PHOENIXWAN 更换主板套件

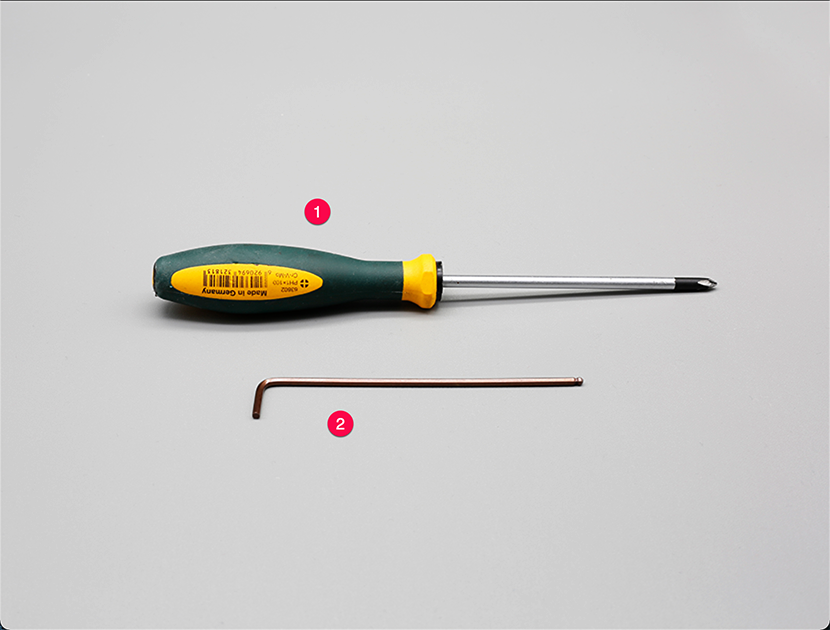

  1. 准备工具

    ①十字口螺丝刀;② 2.5mm 内六角螺丝刀。

    Step 01

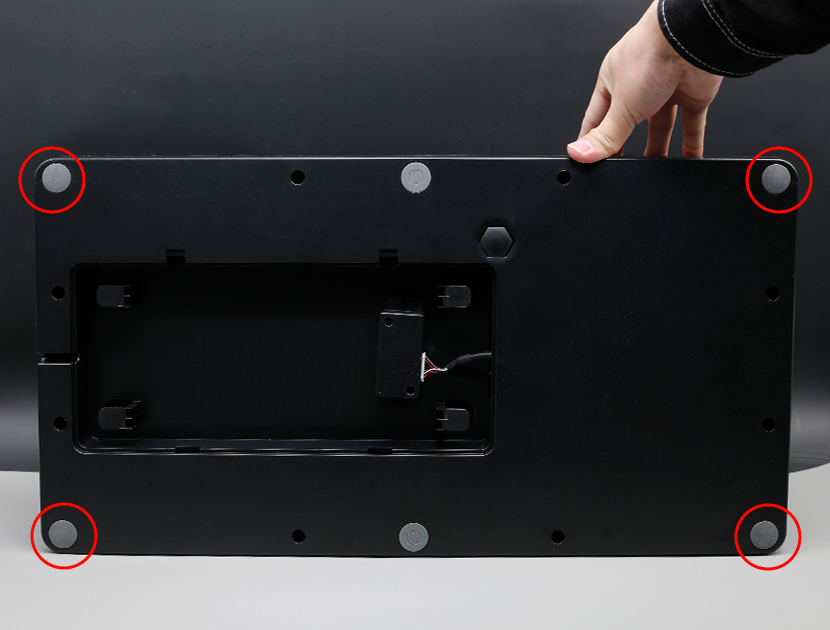

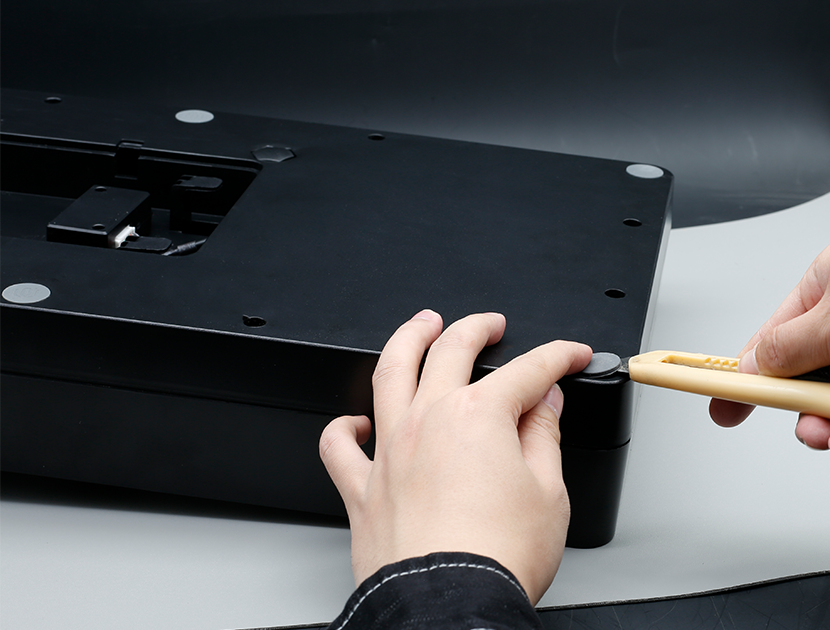

  2. 将四角的脚垫撬开

    将四角的脚垫撬开。

    Step 02a

    Step 02b

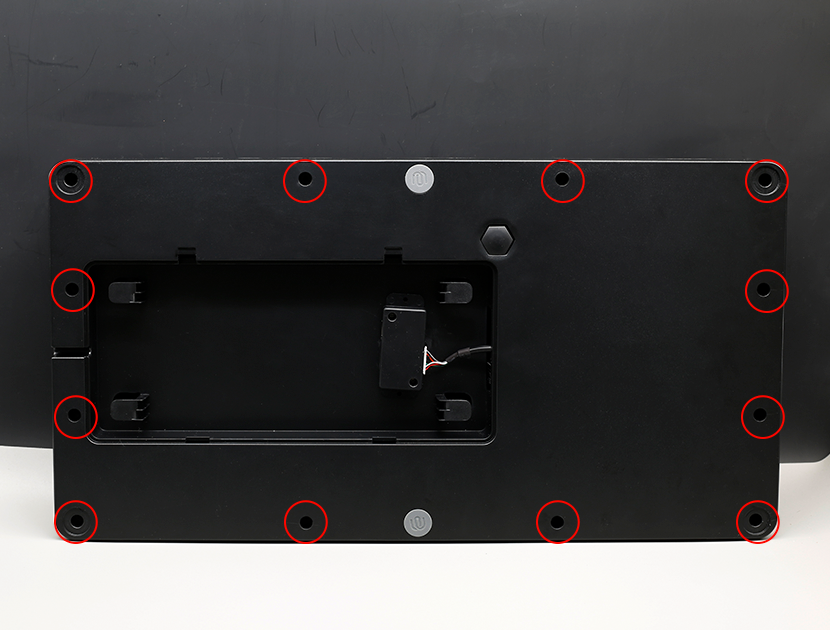

  3. 将固定外壳的螺丝拆掉

    将固定外壳的螺丝拆掉。

    Step 03

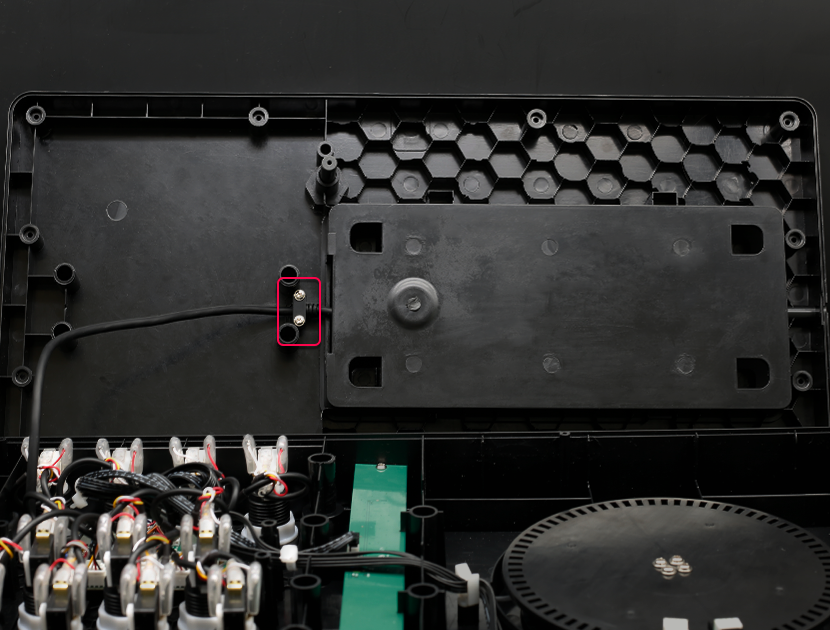

  4. 将框体分开

    将框体分开。

    Step 04

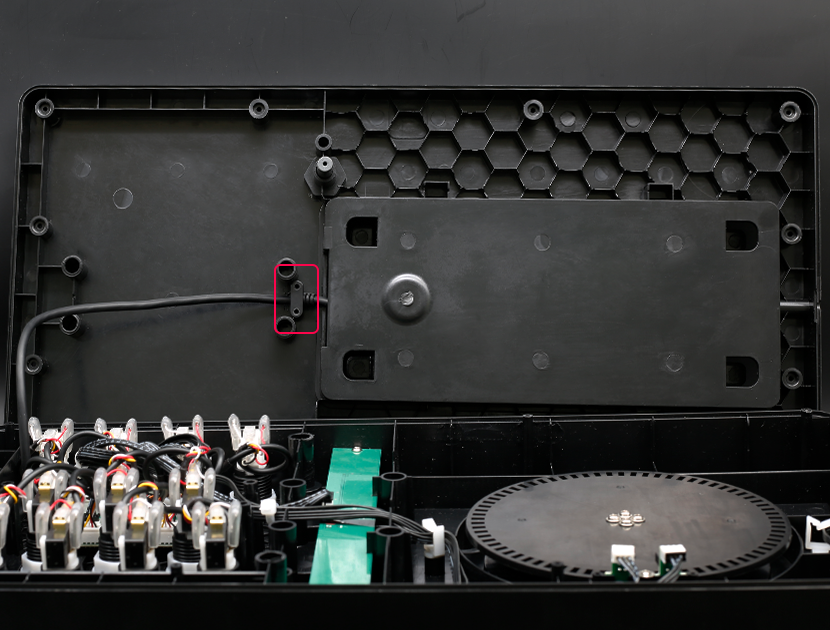

  5. 拆下固定线缆的卡子

    拆下固定线缆的卡子。

    Step 05

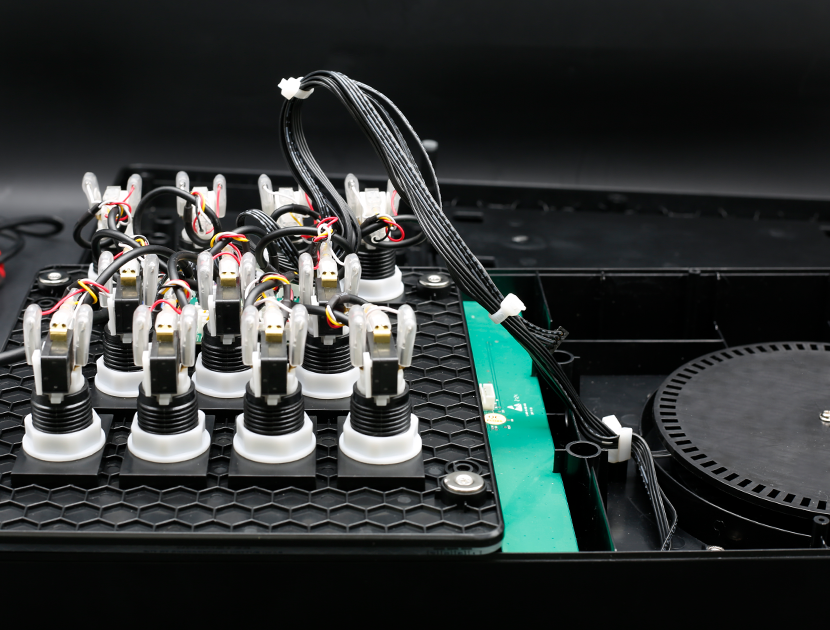

  6. 取下按键面板

    取下按键面板。

    Step 06

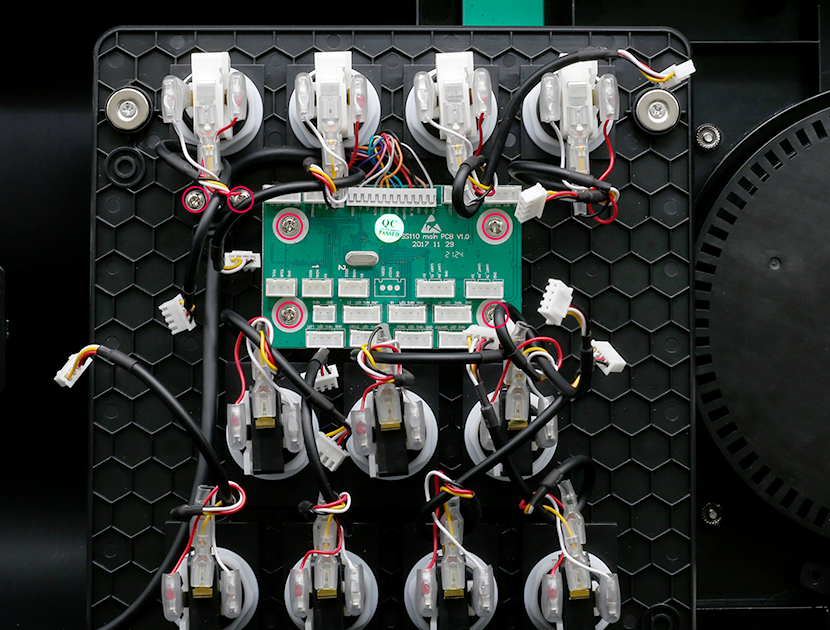

  7. 将主板上的插头全部拔下

    并将主板上的插头全部拔下。

    Step 07

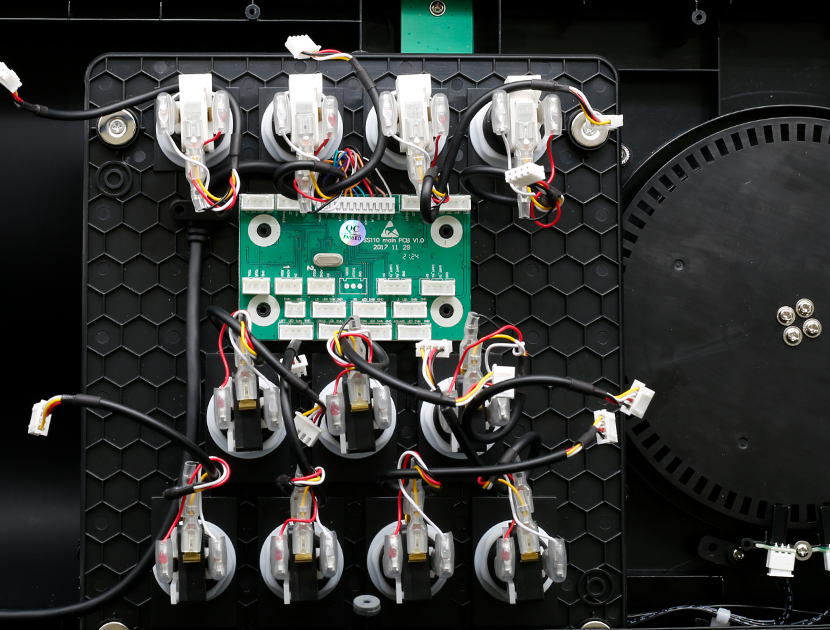

  8. 卸下固定主板的螺丝

    卸下固定主板的螺丝。

    Step 08

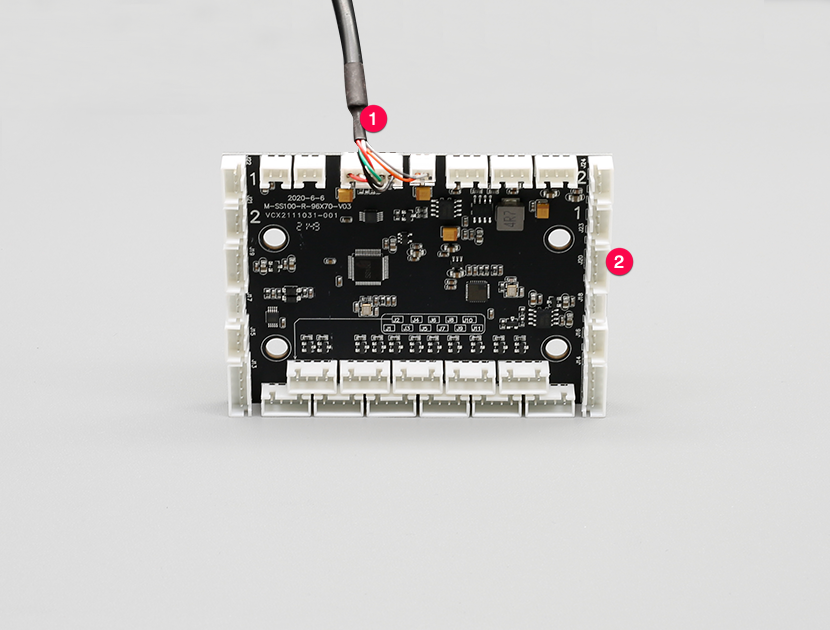

  9. 准备新主板

    准备新主板,①电源接线,②新主板。

    Step 09

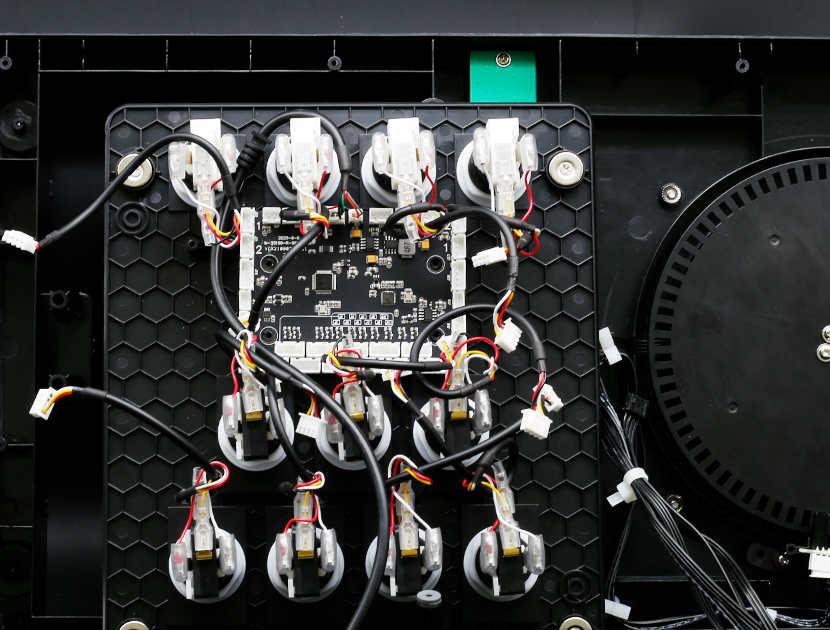

  10. 将新主板固定在框体上

    将新主板固定在框体上。

    Step 10

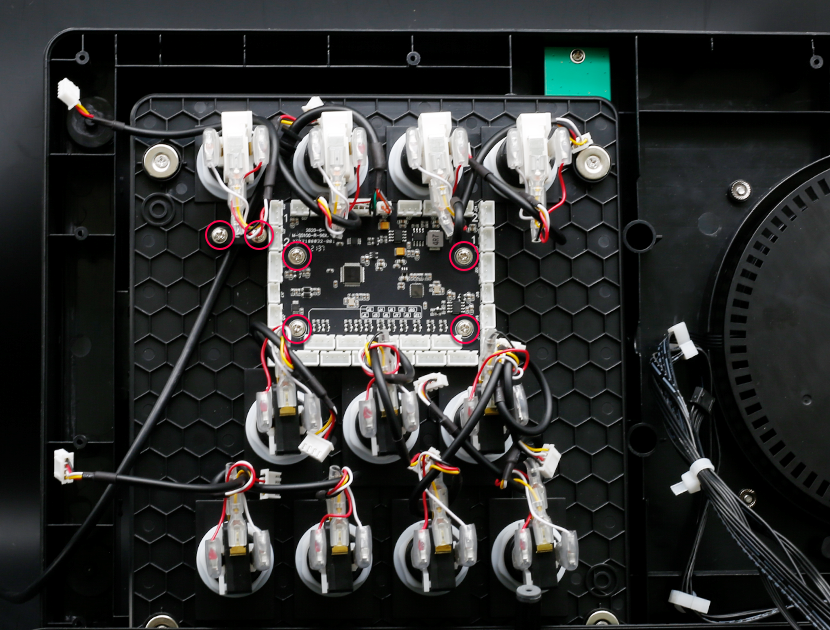

  11. 给新主板锁上螺丝

    给新主板锁上螺丝。

    Step 11

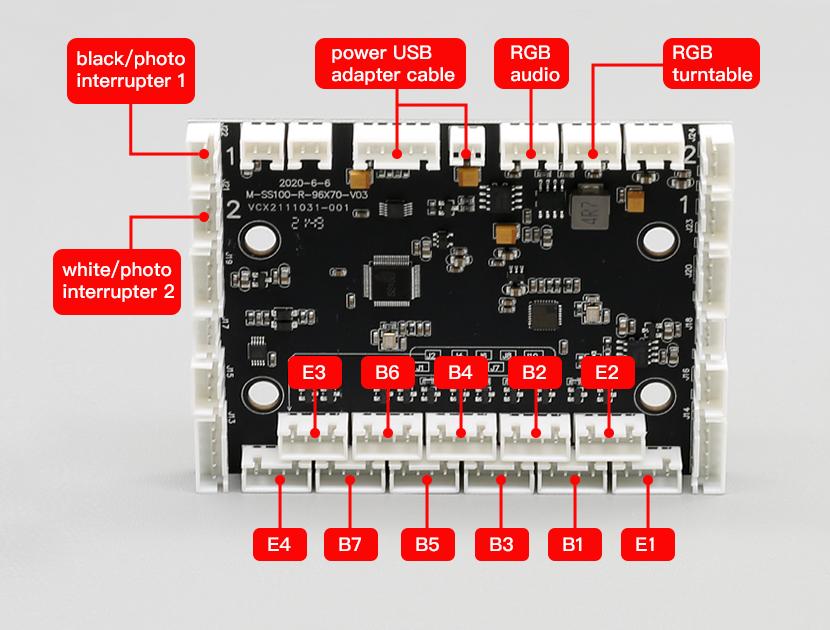

  12. 按照下图将接线连接在主板对应位置

    按照下图将接线连接在主板对应位置。

    Step 12

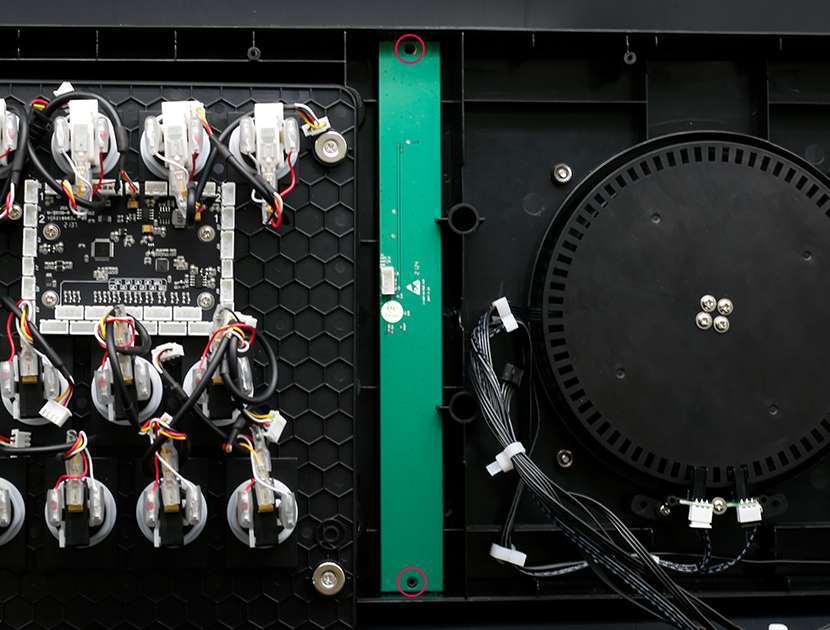

  13. 拆下固定音频灯的螺丝

    拆下固定音频灯的螺丝。

    Step 13

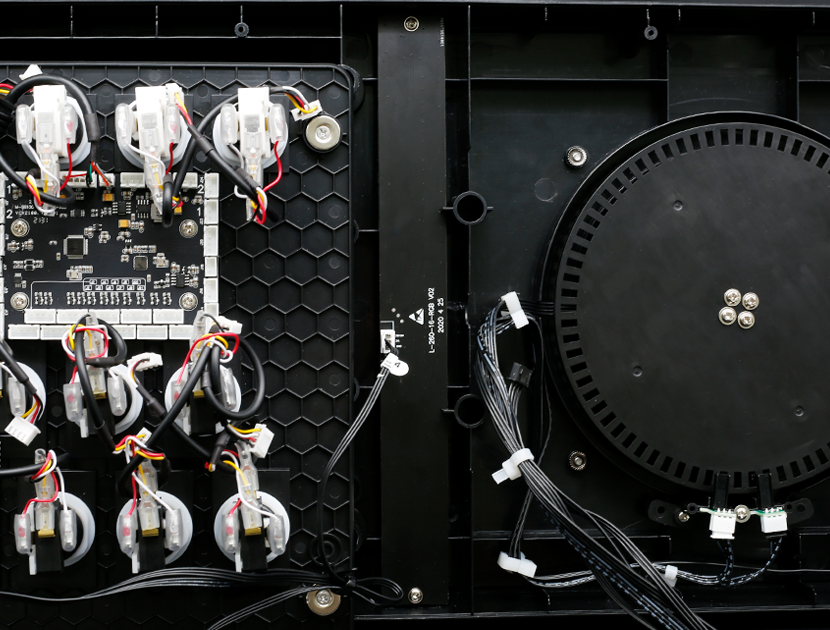

  14. 更换新音频灯并固定

    取下旧音频灯,换上新音频灯并固定。

    Step 14

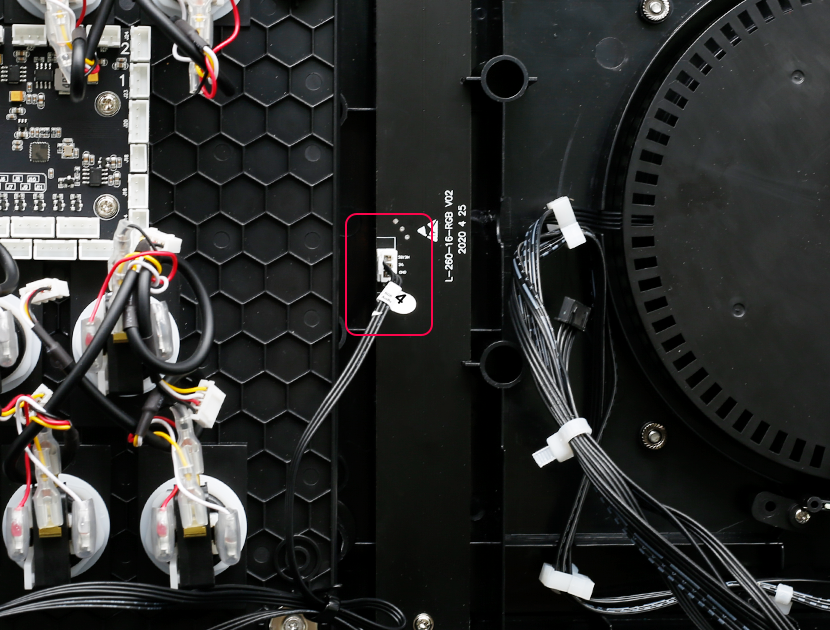

  15. 连接主板和音频灯

    请使用"4"号线束(3pin)连接主板和音频灯。

    Step 15

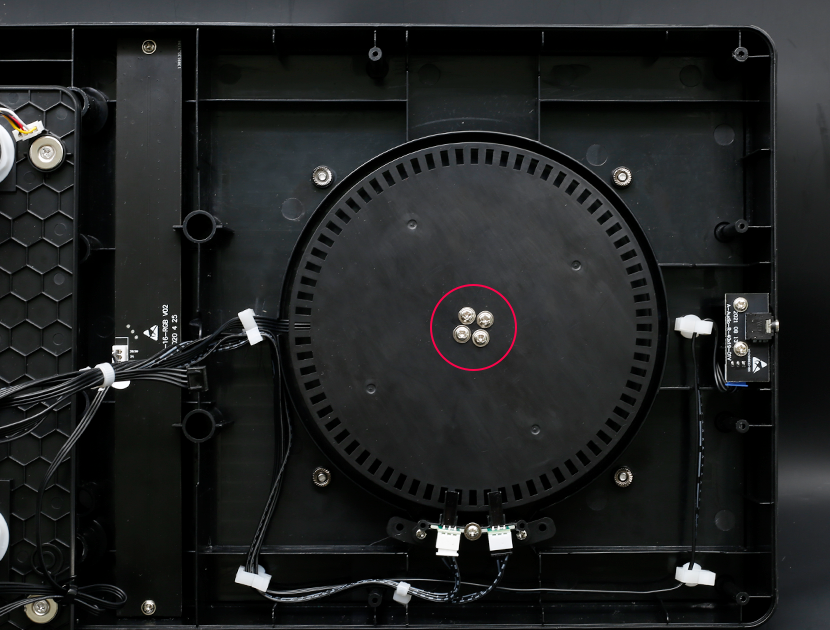

  16. 取下齿轮盘

    取下齿轮盘。

    Step 16

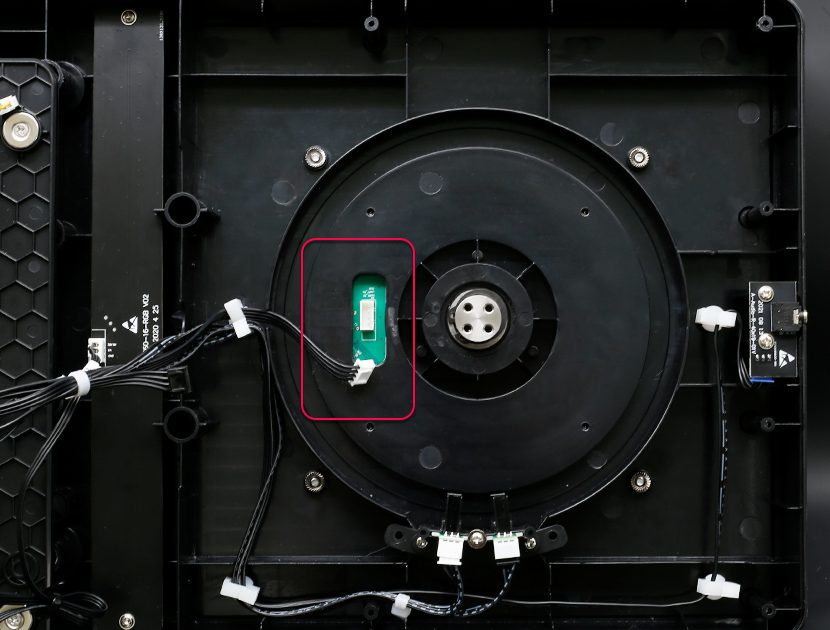

  17. 拔出环形灯

    拔出环形灯。

    Step 17

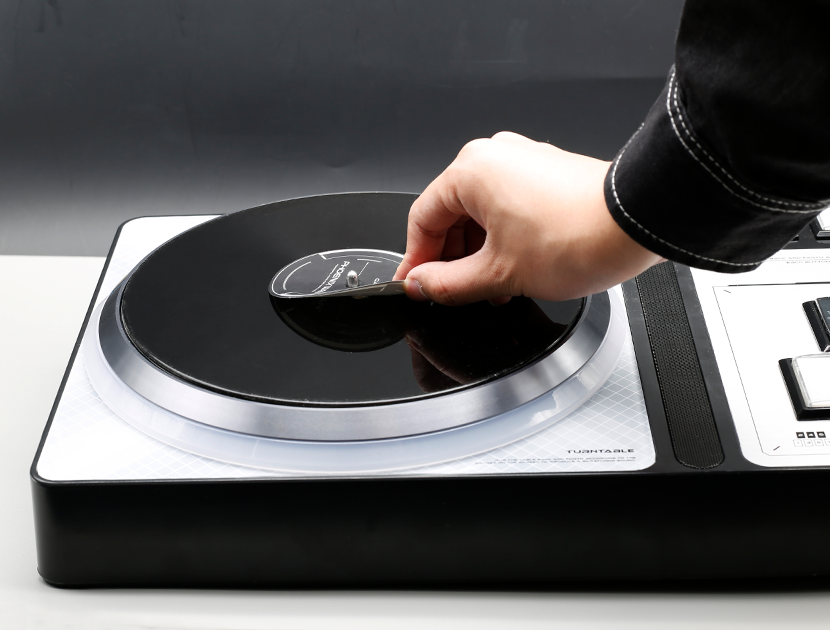

  18. 揭下转盘贴纸

    揭下转盘贴纸。

    Step 18

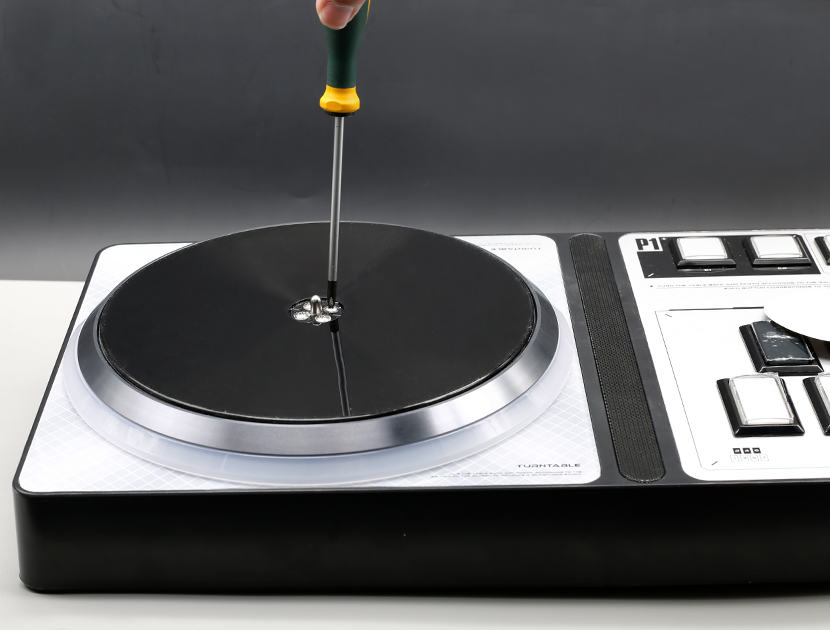

  19. 拆除固定转盘的螺丝

    拆除固定转盘的螺丝。

    Step 19

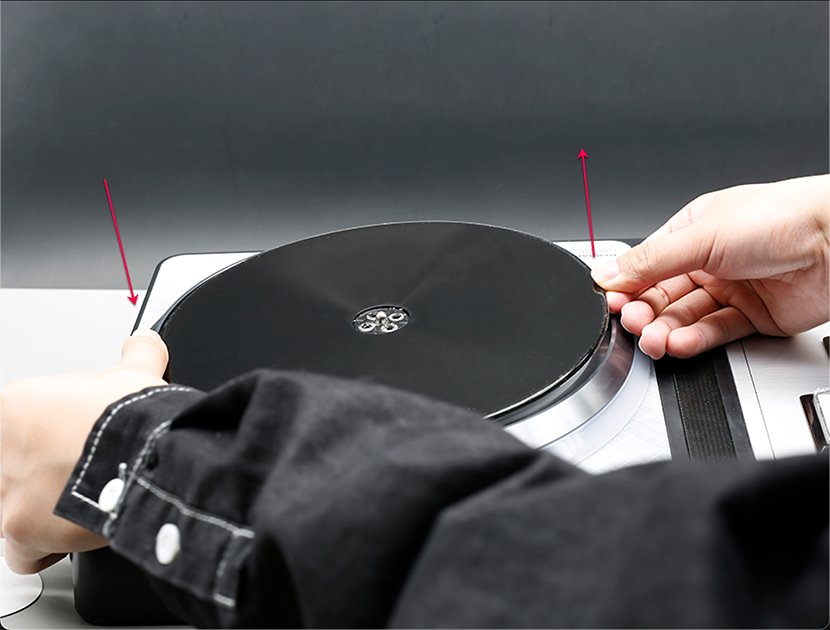

  20. 取出转盘

    一只手向下按压转盘一侧使另一侧翘起,另一只手则从翘起部分将转盘取出。

    Step 20

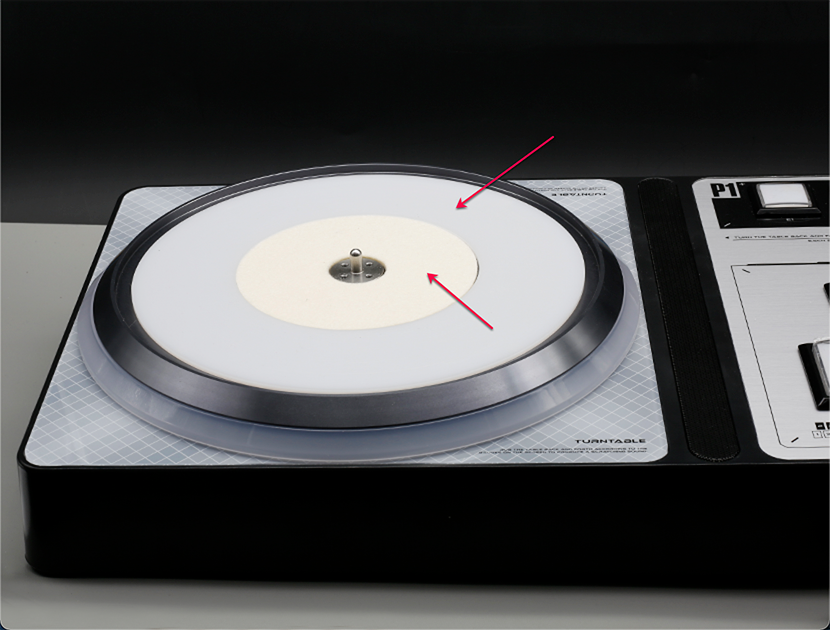

  21. 将毛毡和垫圈取出

    将毛毡和垫圈取出。

    Step 21

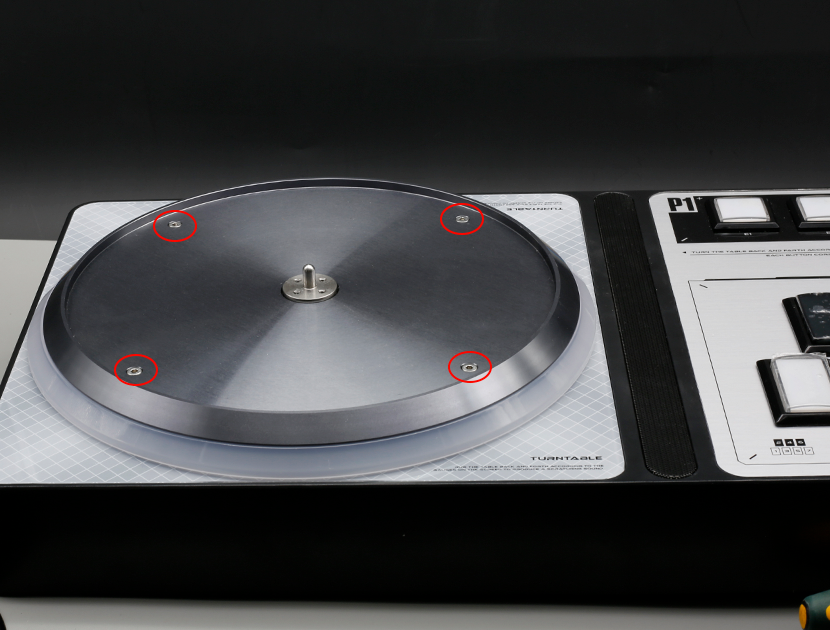

  22. 使用2.5mm六角扳手拆下铝盘螺丝

    使用2.5mm六角扳手将固定铝盘的螺丝拆下,请注意内部有固定螺丝的螺母,拆下时请注意按住螺母防止丢失。

    Step 22

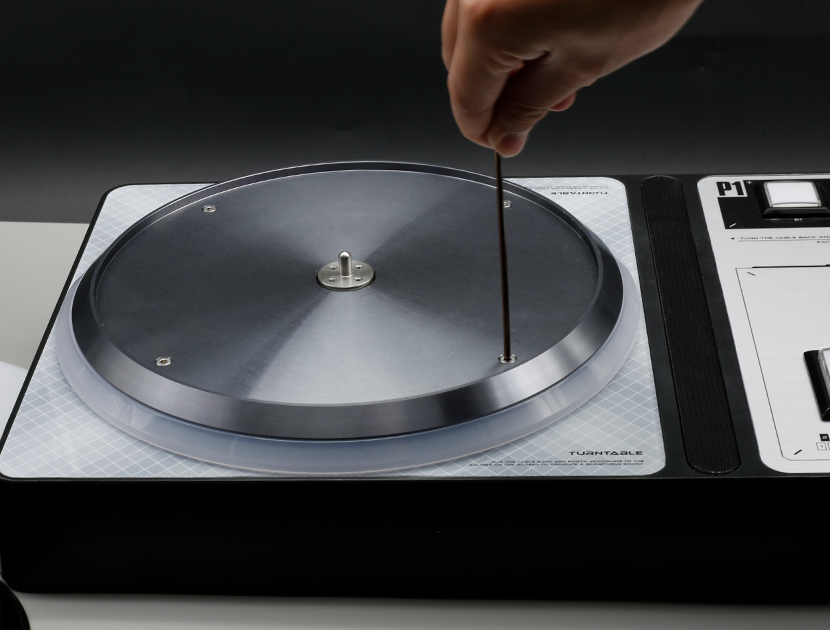

  23. 使用六角扳手

    使用六角扳手。

    Step 23

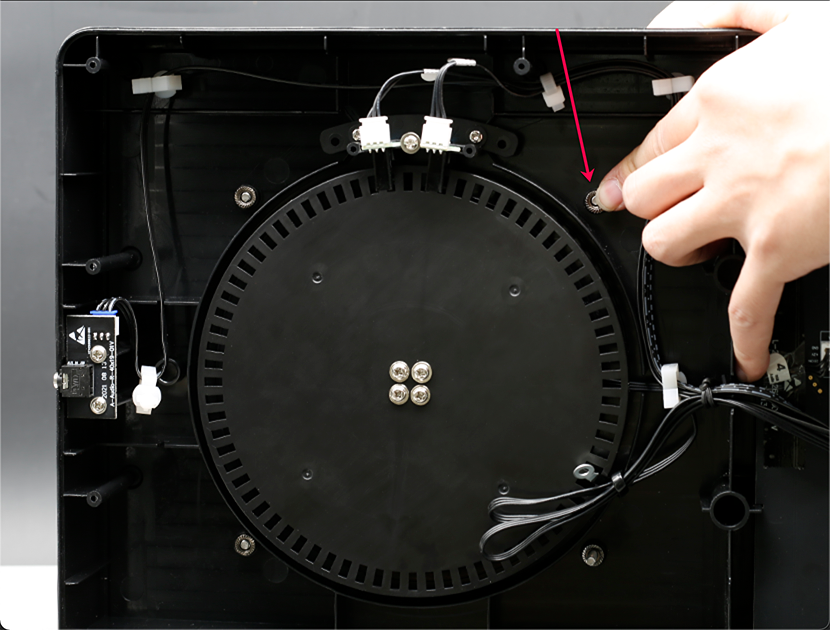

  24. 按住固定的螺母

    按住固定的螺母。

    Step 24

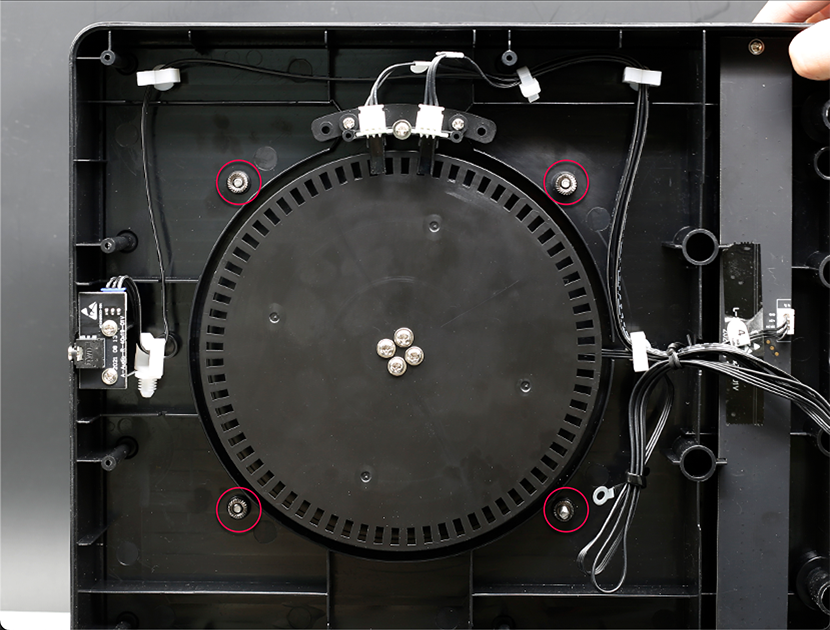

  25. 将转盘部分整个取下

    取下螺丝和螺母后可以将转盘部分整个取下。

    Step 25

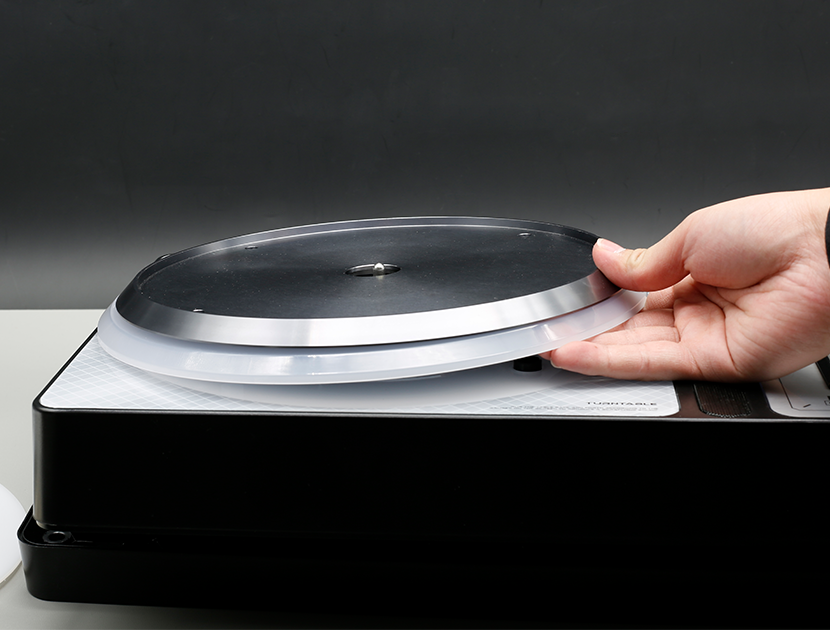

  26. 取下转盘部分

    取下转盘部分。

    Step 26

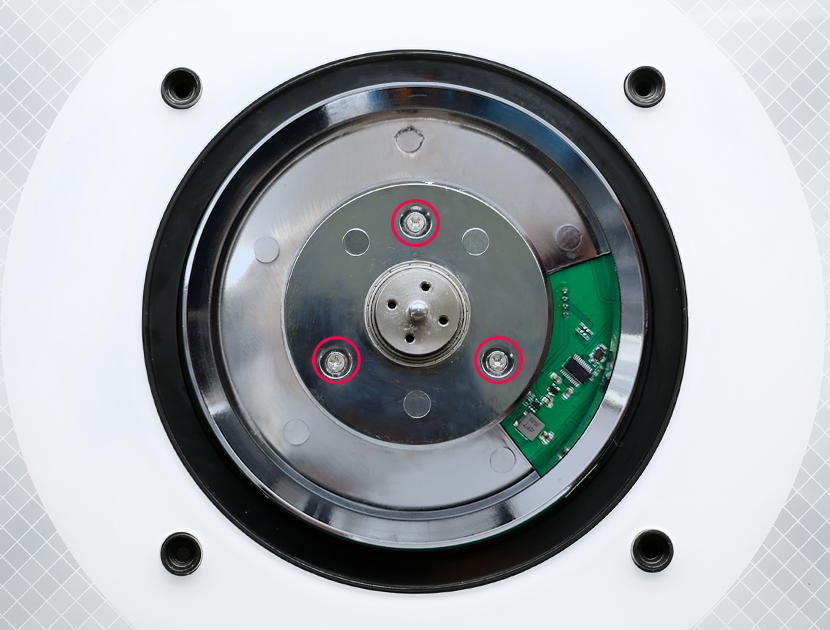

  27. 取下螺丝并取出银色盘

    取下螺丝并取出银色盘。

    Step 27

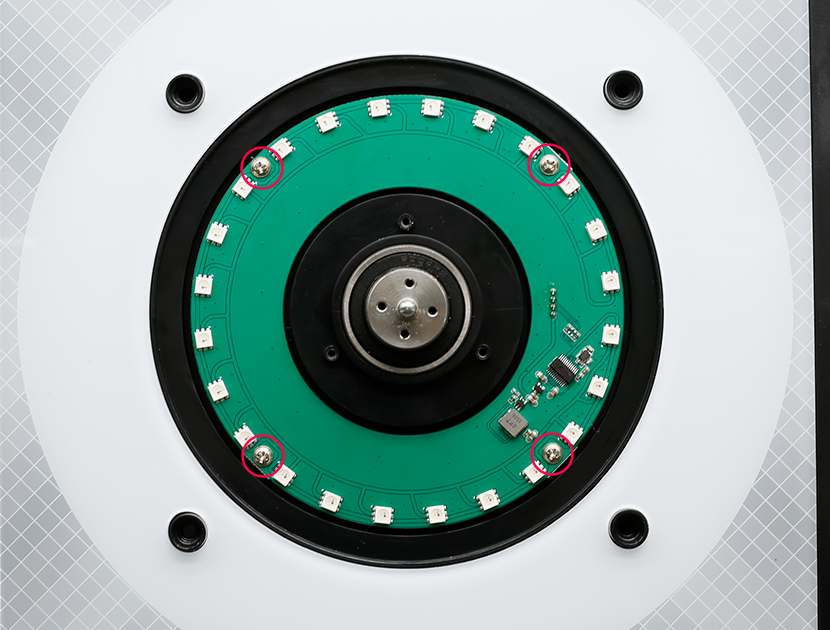

  28. 取下螺丝并取出旧环形灯

    取下螺丝并取出旧环形灯。

    Step 28

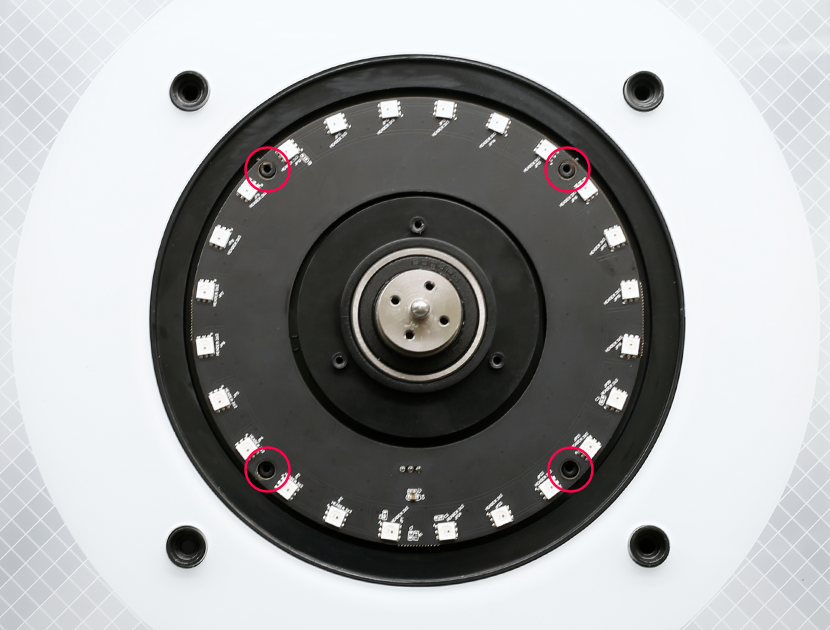

  29. 装上新环形灯并固定

    装上新环形灯并固定。

    Step 29

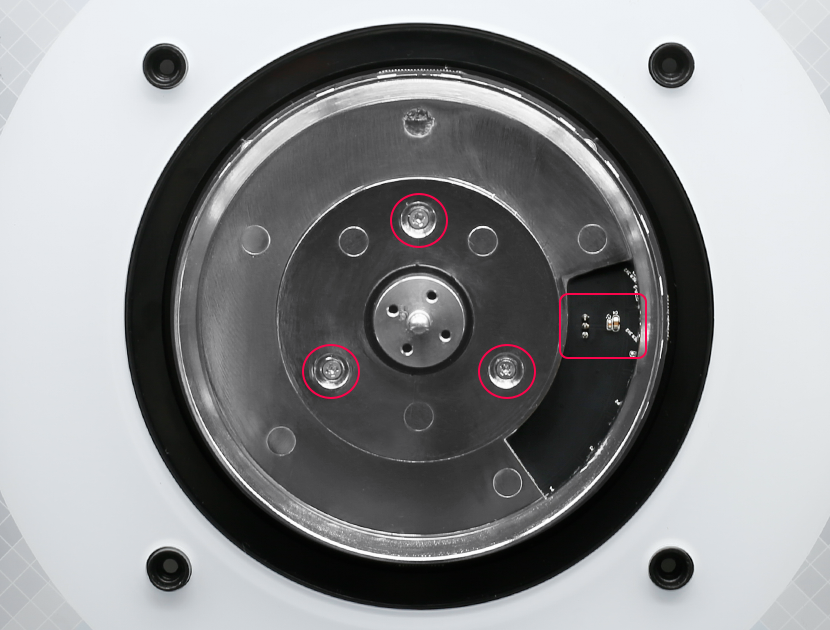

  30. 重新安装并固定银色盘

    重新安装并固定银色盘。

    Step 30

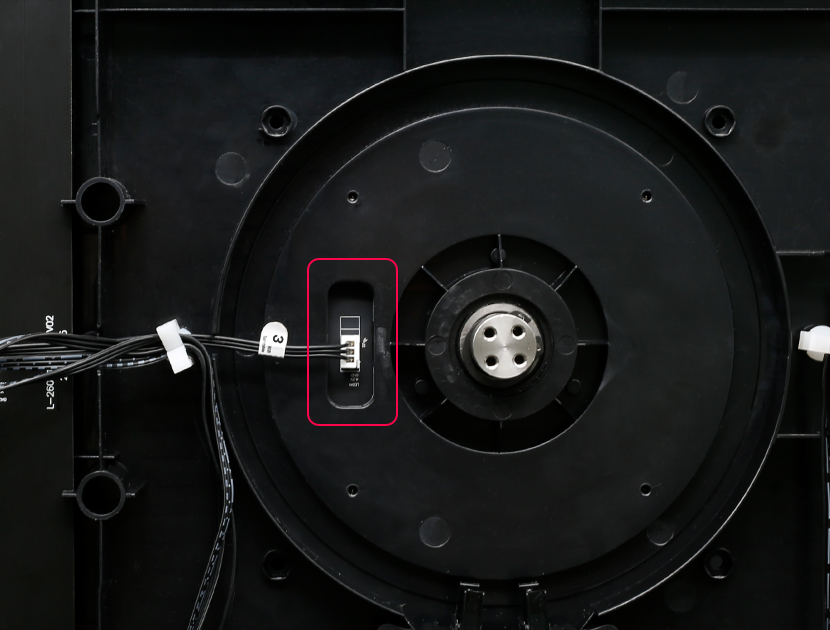

  31. 连接环形灯线束

    将环形灯线束(3号线)连接到环形灯。

    Step 31

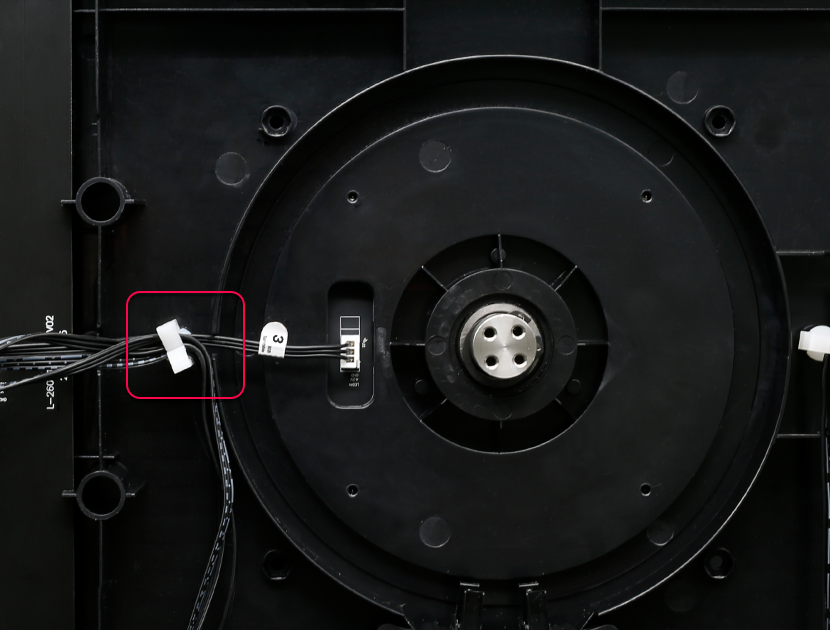

  32. 注意3号线的固定位置

    注意3号线应压在卡子的下方位置以避免齿轮碰到。

    Step 32

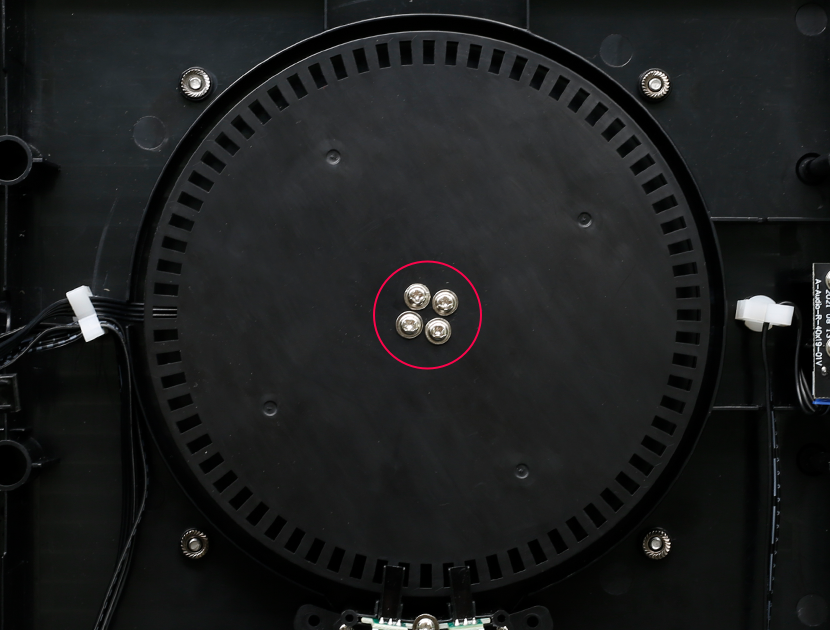

  33. 重新安装并固定齿轮盘

    重新安装并固定齿轮盘。

    Step 33

  34. 将导光环和铝盘放回原位

    将导光环和铝盘放回原位。

    Step 34

  35. 拧紧固定铝盘的螺丝和螺母

    拧紧固定铝盘的螺丝和螺母(先将螺母嵌进固定位置后,按住螺母并拧紧螺丝)。

    Step 35

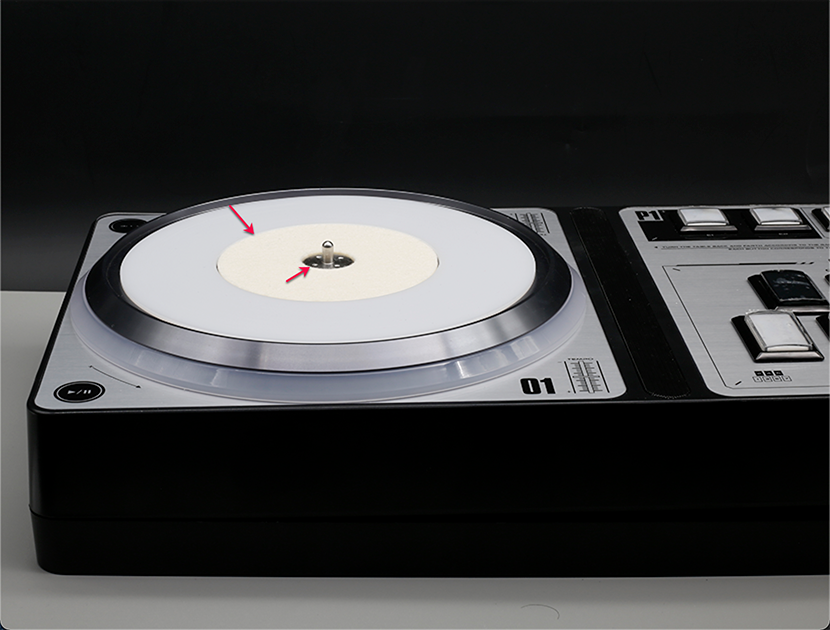

  36. 将毛毡和垫圈放回原位

    将毛毡和垫圈放回原位,注意不要重叠。

    Step 36

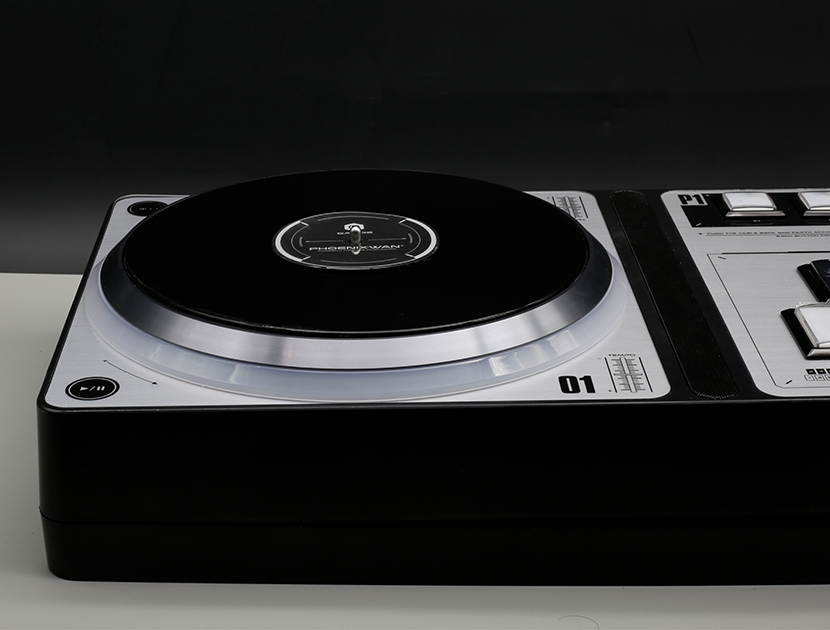

  37. 将转盘放回原位并拧紧螺丝

    将转盘放回原位并拧紧螺丝。

    Step 37

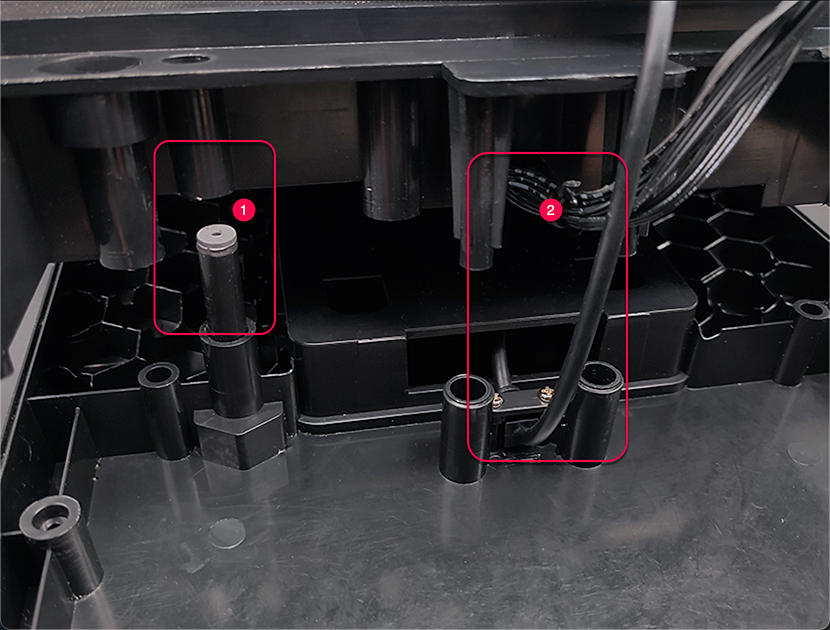

  38. 将上下壳嵌合

    先将按键面板取下,将①处对准,并确认②处线材不会被卡住后将上下壳嵌合。

    Step 38

  39. 装回背面螺丝和脚垫

    将背面的固定螺丝装回并将脚垫贴在四角。

    Step 39

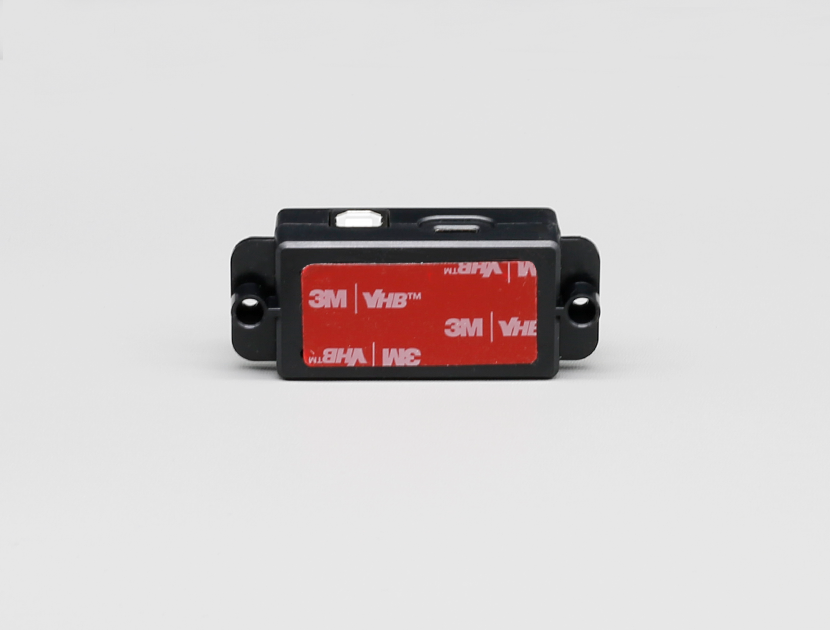

  40. 准备电源适配器盒

    准备电源适配器盒。

    Step 40

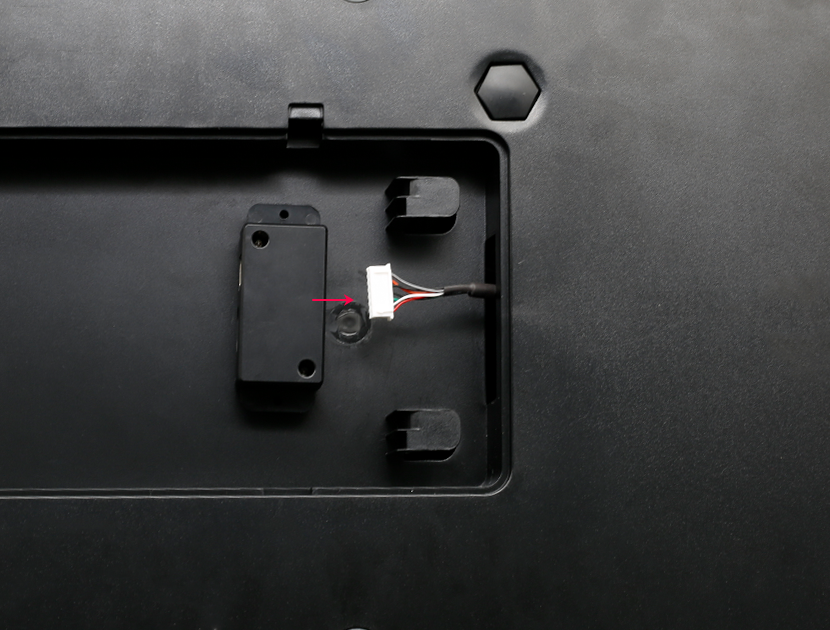

  41. 安装适配器

    撕掉双面胶后,根据接线长度将适配器安装在合适位置。

    Step 41

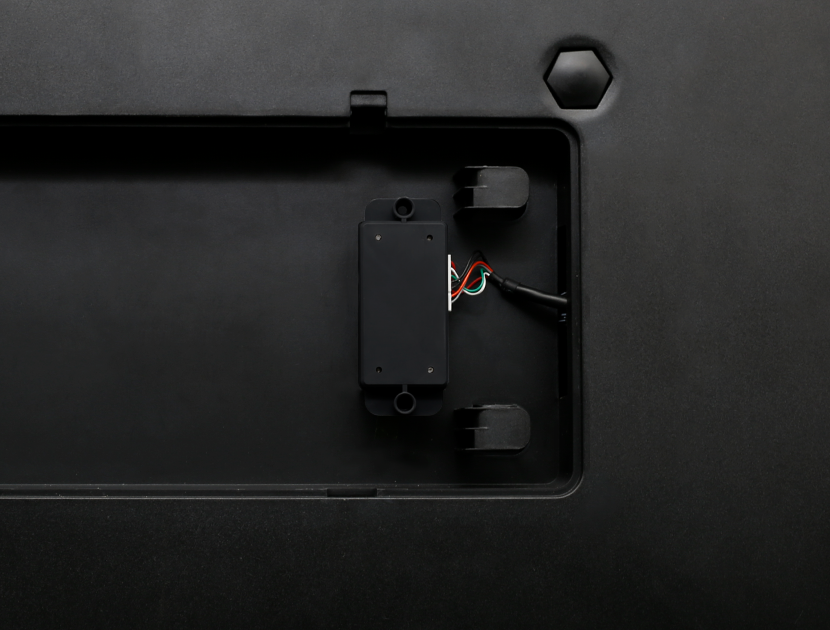

  42. 连接电源插头到适配器

    将电源插头连接到适配器。

    Step 42

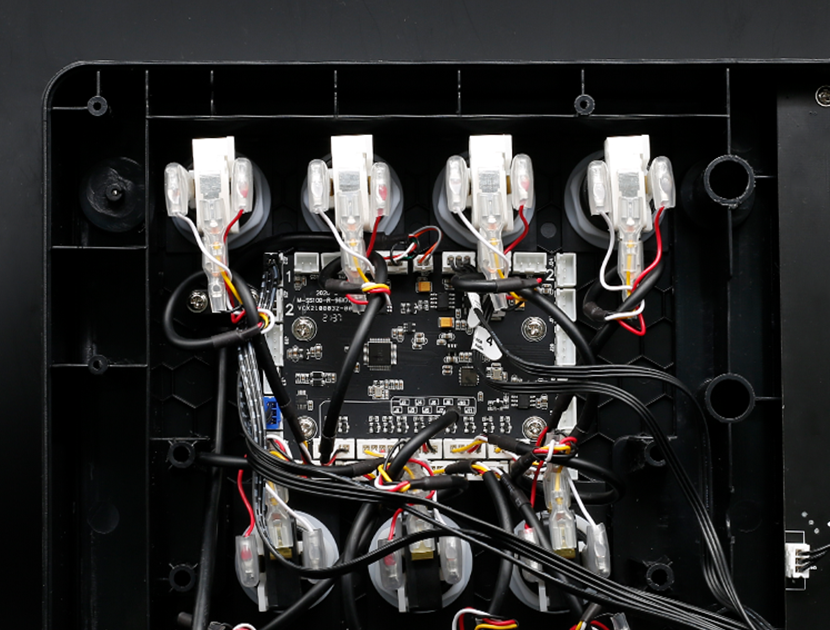

  43. 全部更换完成后主板接线状态

    全部更换完成后,主板接线状态。

    Step 43
