PHOENIXWAN PCB アップグレードセット交換
必要なツール
①プラスドライバー;②2.5mm 六角レンチ。

四角のゴム足を取り出す
四角のゴム足を取り出す。

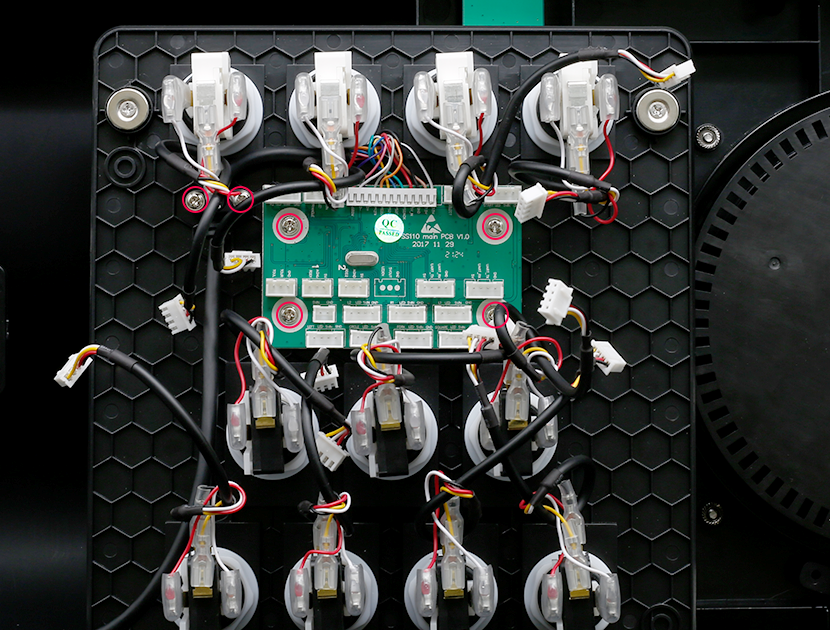

筐体を固定しているネジを全て外す
筐体を固定しているネジを全て外す。

筐体を開ける
筐体を開ける。

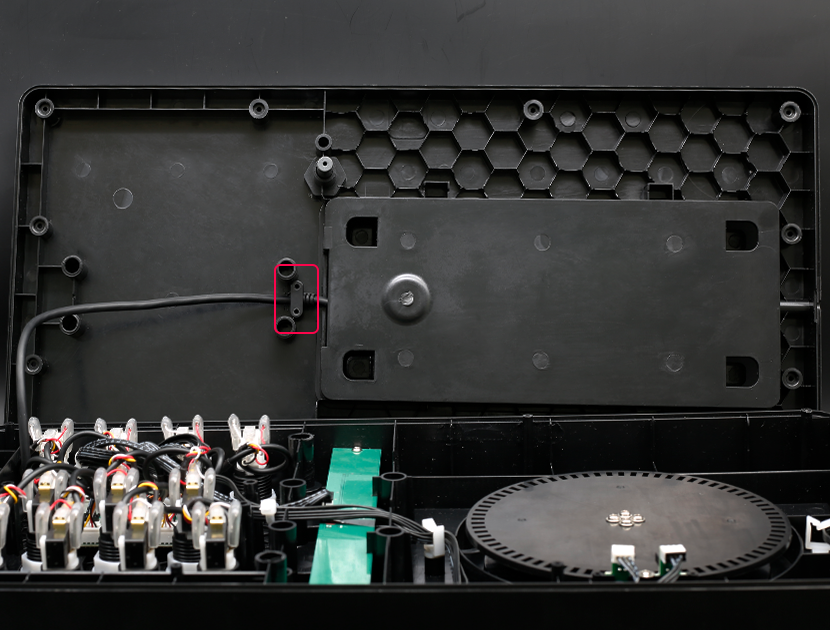

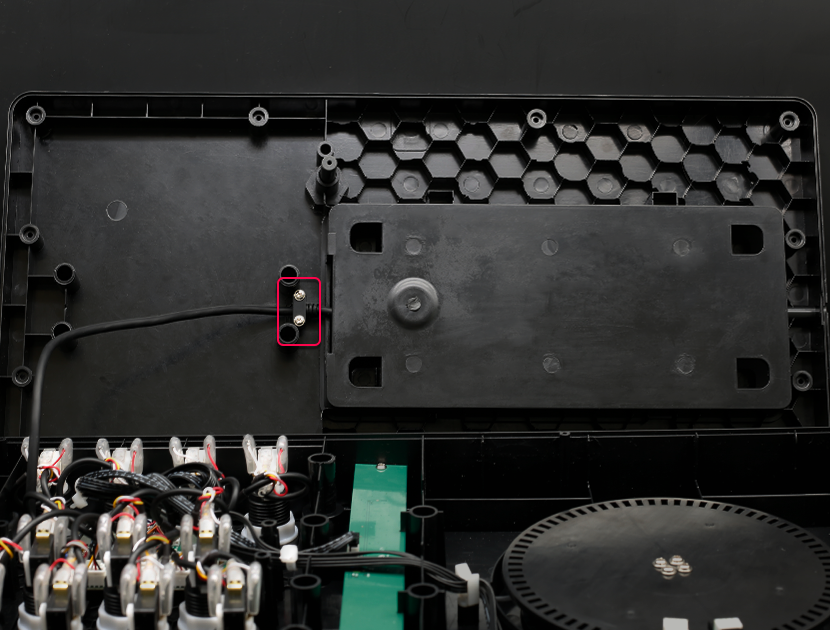

ケーブルを固定するキャップのネジを外す
ケーブルを固定するキャップのネジを外す。

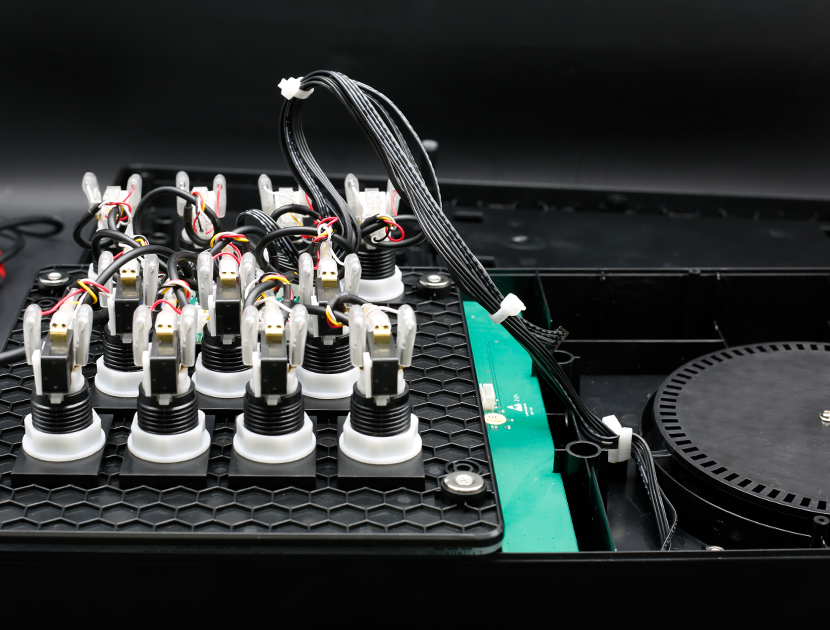

鍵盤パネルを取り出す
鍵盤パネルを取り出す。

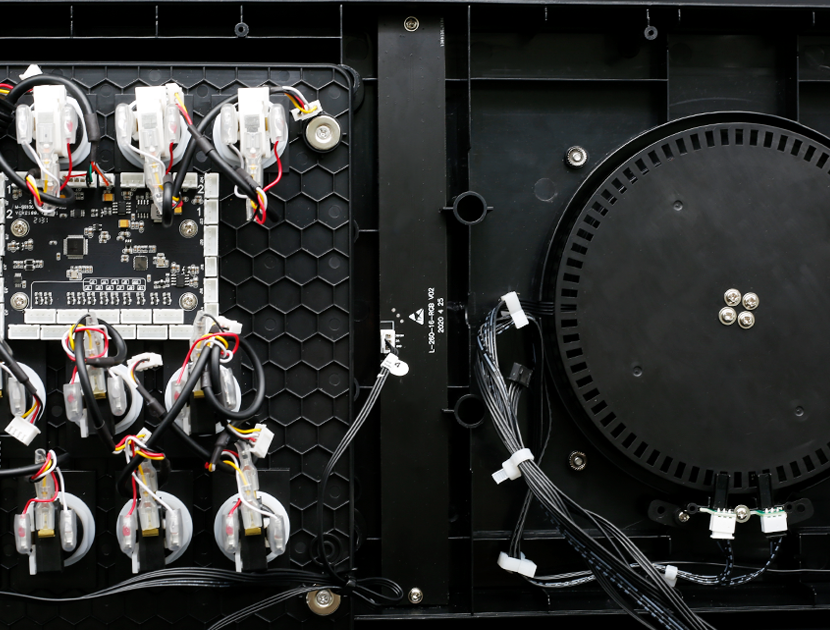

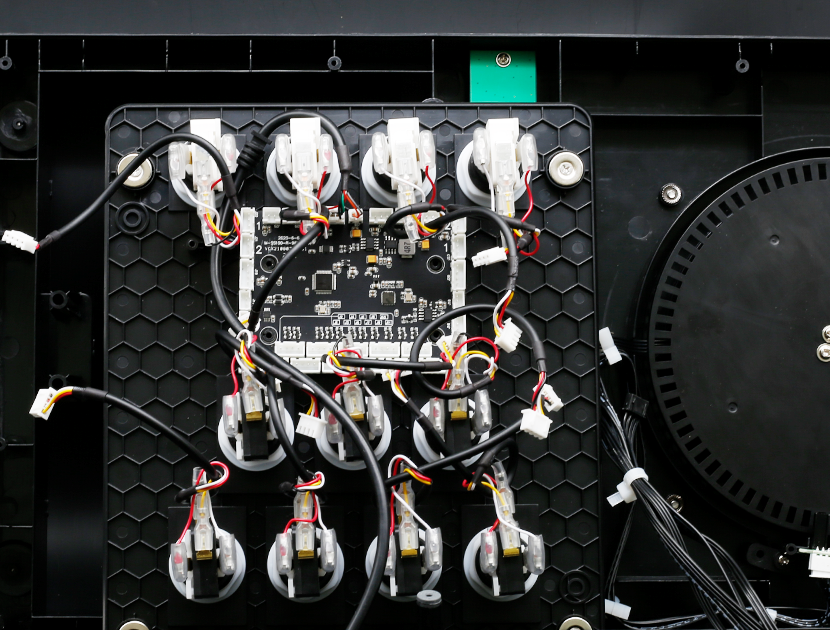

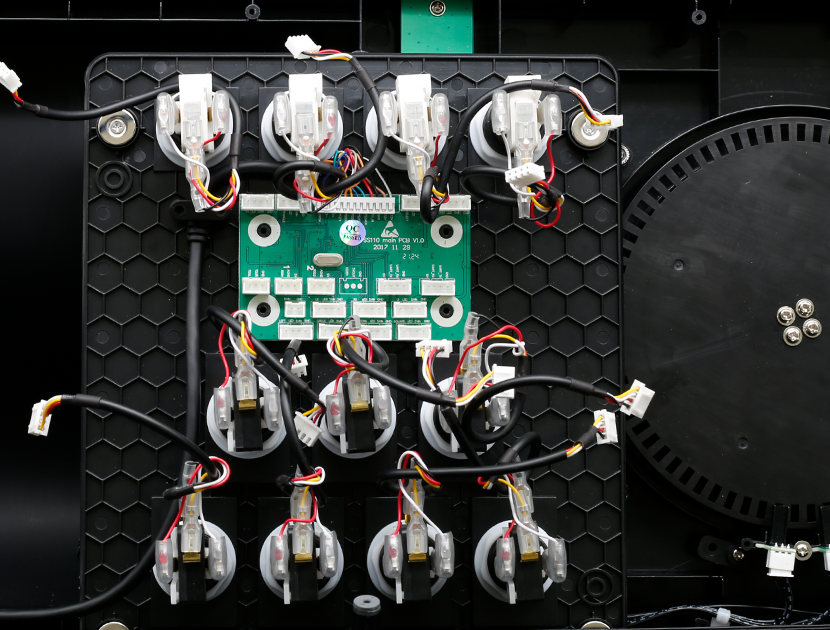

PCBに接続されているコネクターを全て外す
PCBに接続されているコネクターを全て外す。

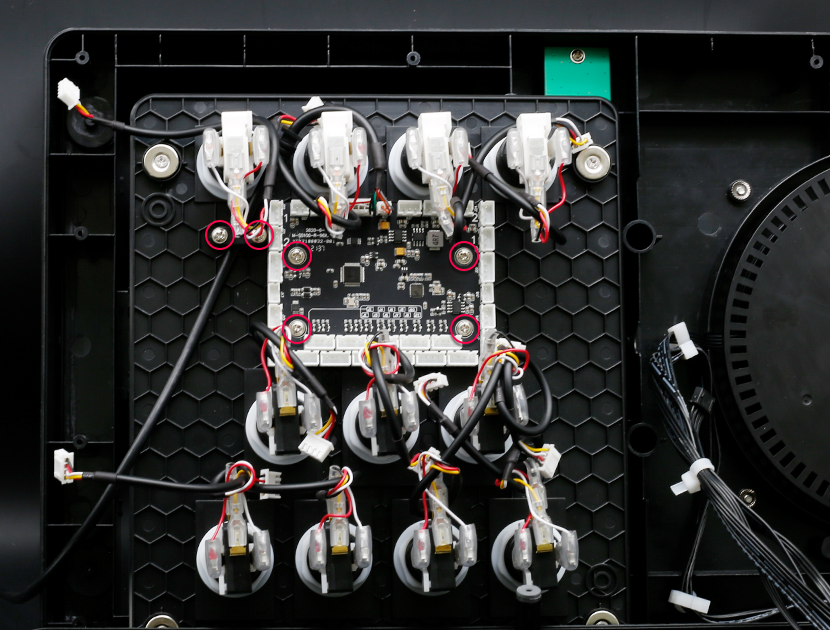

PCBを固定するネジを外す
PCBを固定するネジを外す。

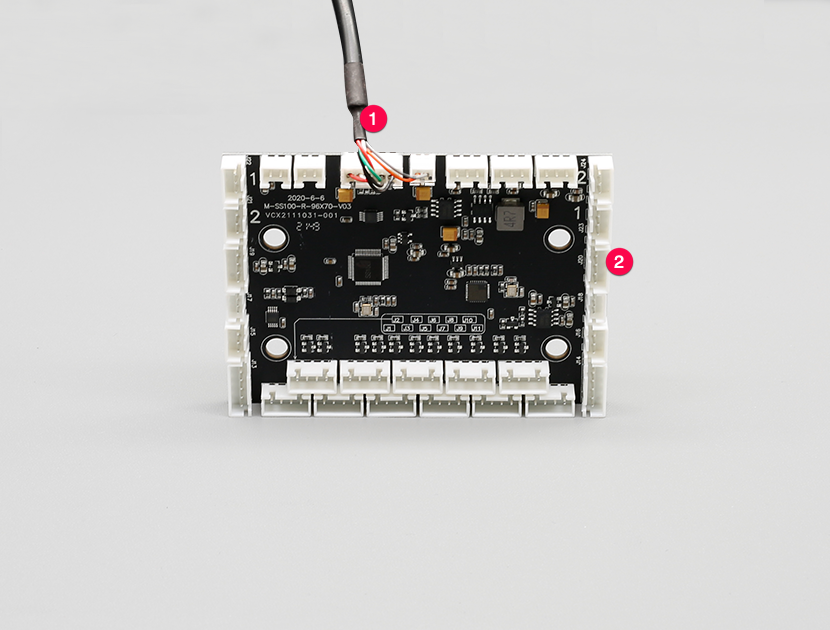

新PCBを用意する
新PCBを用意する、①電源ケーブル、②新PCB。

ネジ穴に合わせてPCBをつける
ネジ穴に合わせて、PCBをつける。

PCBを固定するネジを締める
PCBを固定するネジを締める。

コネクターの配置図に従って接続する
コネクターの配置図に従って接続する。

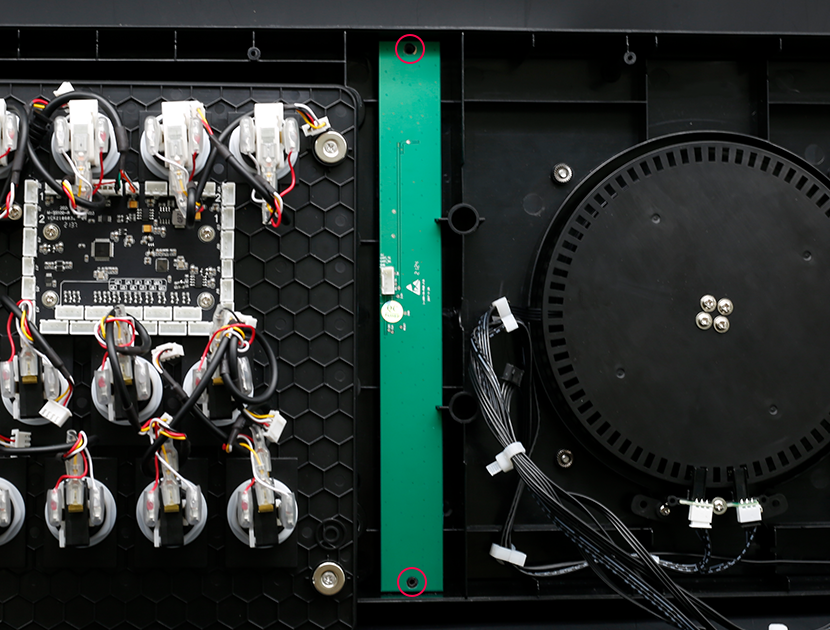

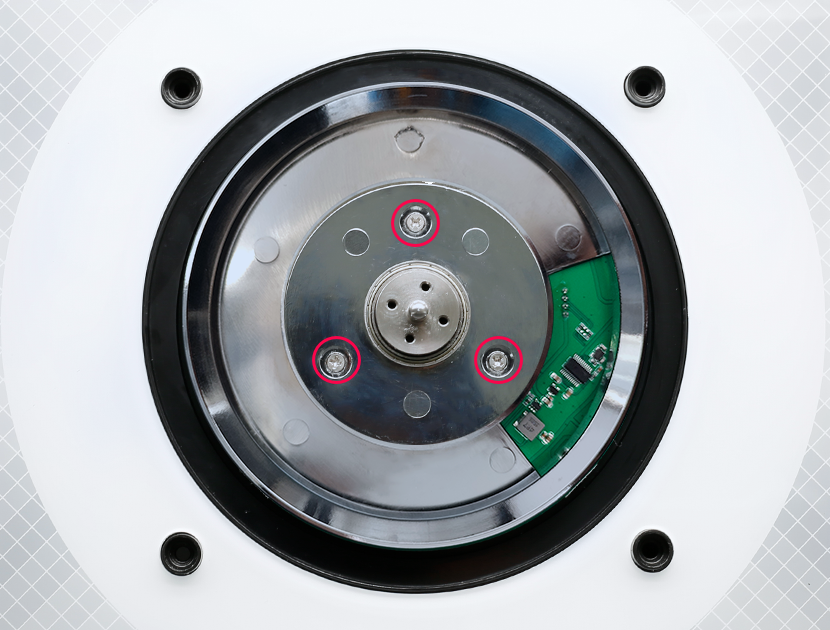

オーディオライトを固定するネジを外す
オーディオライトを固定するネジを外す。

旧オーディオライトを外して新オーディオライトをつける
旧オーディオライトを外して、新オーディオライトをつける。

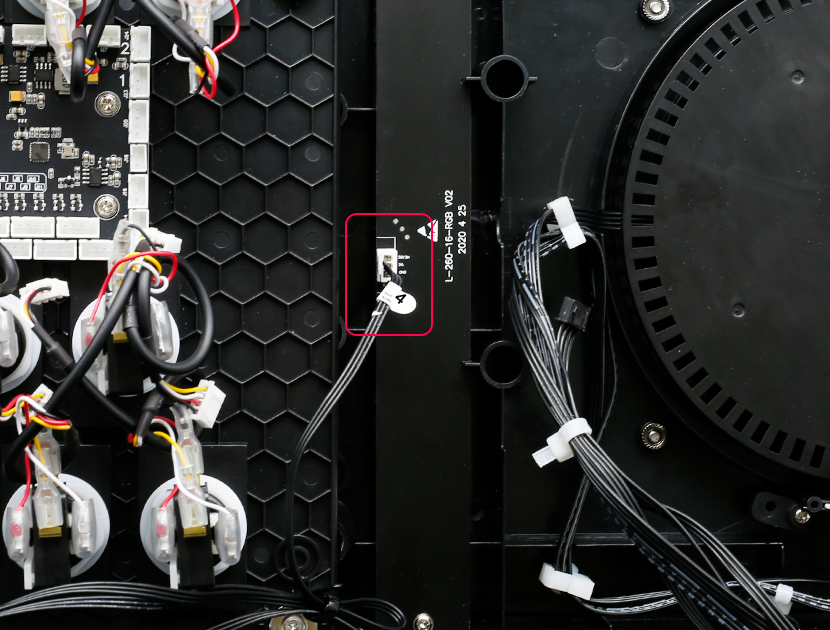

オーディオライトとPCBを接続する
「4」が書かれている3pinラインでオーディオライトとPCBを接続する。

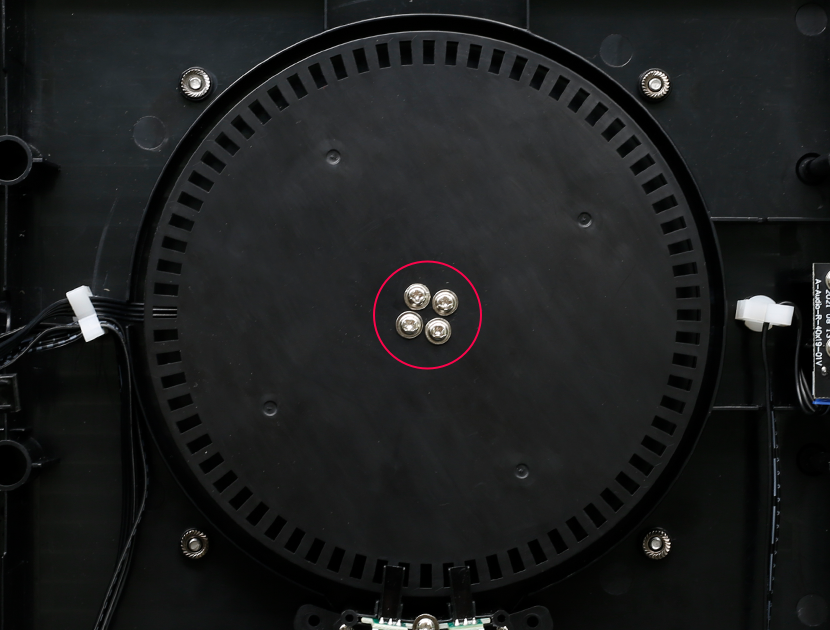

歯車を外す
歯車を外す。

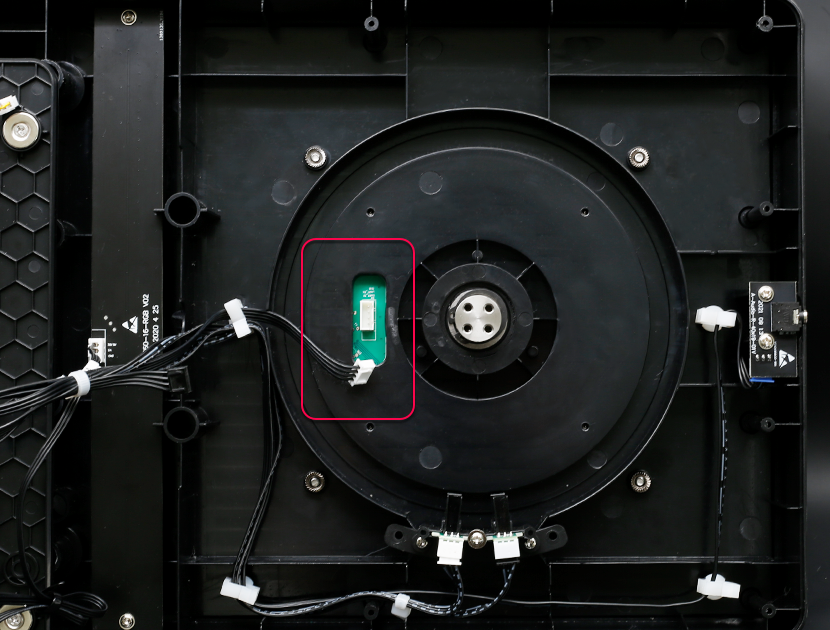

リングライトコネクターを外す
リングライトコネクターを外す。

ステッカーを剥がす
ステッカーを剥がす。

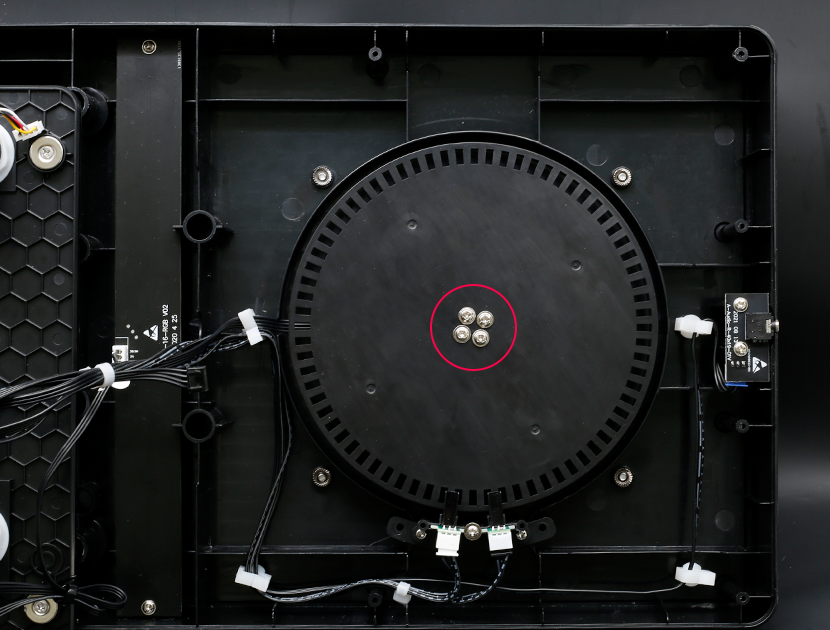

ターンテーブルを固定するネジを外す
ターンテーブルを固定するネジを外す。

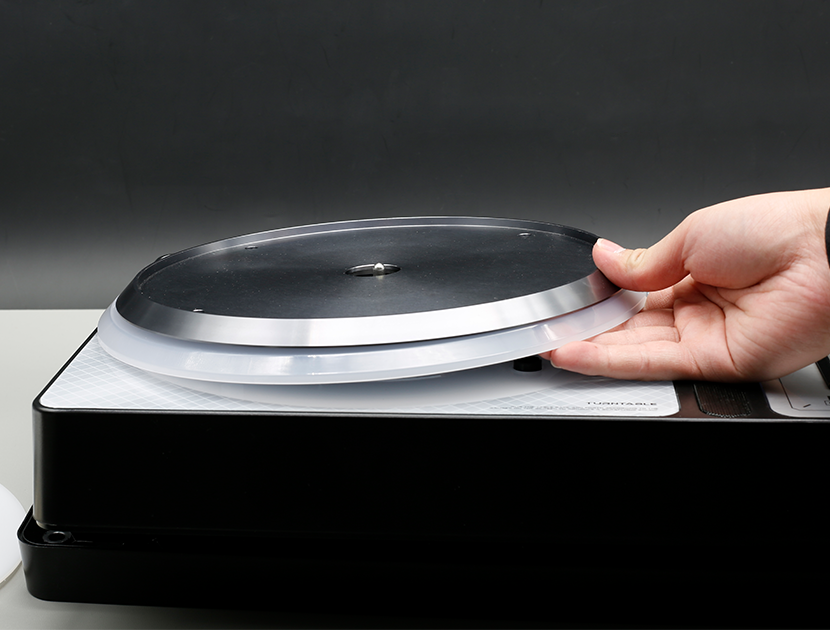

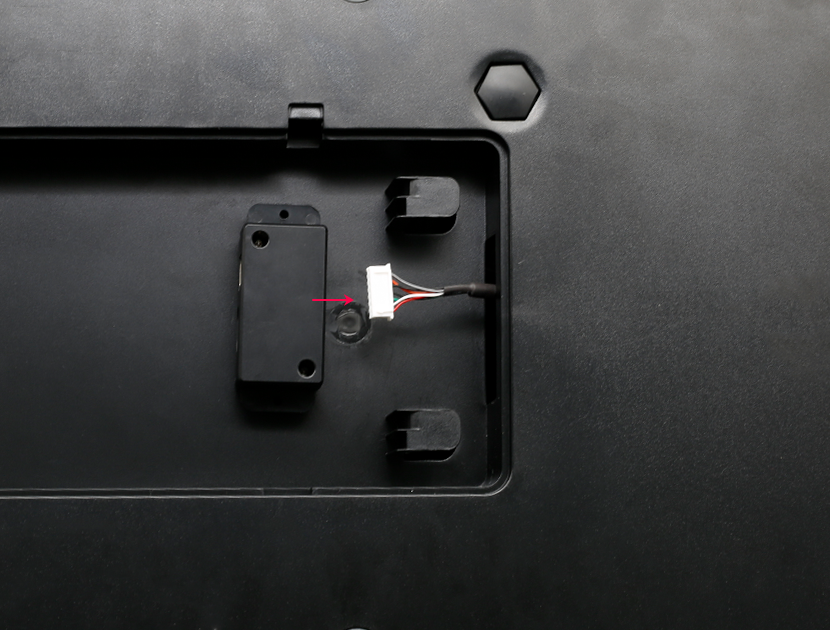

皿を取り出す
片手で片方のエッジを押して、もう片手で反対側の隙間から皿を取り出す。

フェルトとワッシャーを取り出す
フェルトとワッシャーを取り出す。

2.5mm六角レンチでボルトを外す
2.5mm六角レンチでボルトを外す。裏側にナットがありますので、外す際になくさないよう手でナットを押しながら外してください。

2.5mm六角レンチを使う
2.5mm六角レンチを使う。

手でナットを押す
手でナットを押す。

リング部分を全て取り出せる
ボルトとナットを外したら、リング部分を全て取り出せる。

リング部分を取り出す
リング部分を取り出す。

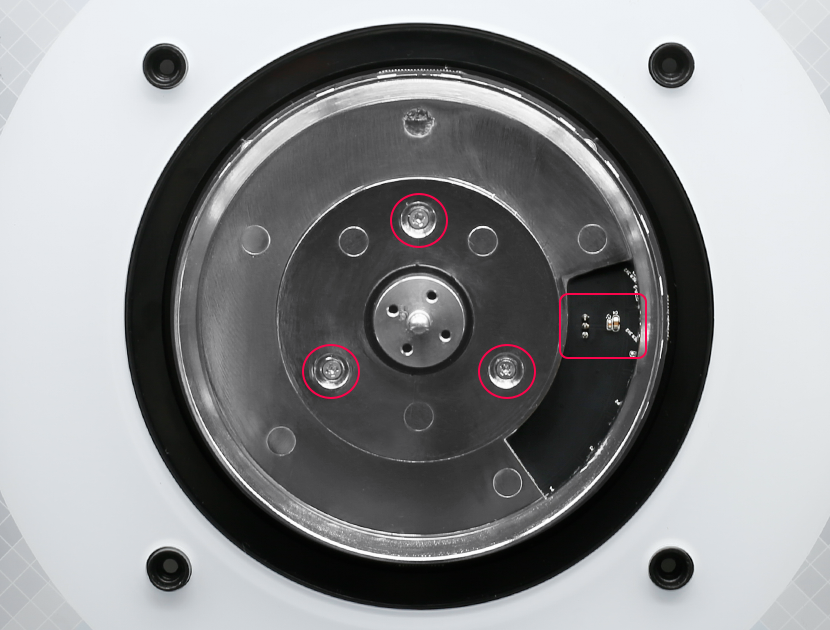

ネジを外して銀色の皿を取り出す
ネジを外して、銀色の皿を取り出す。

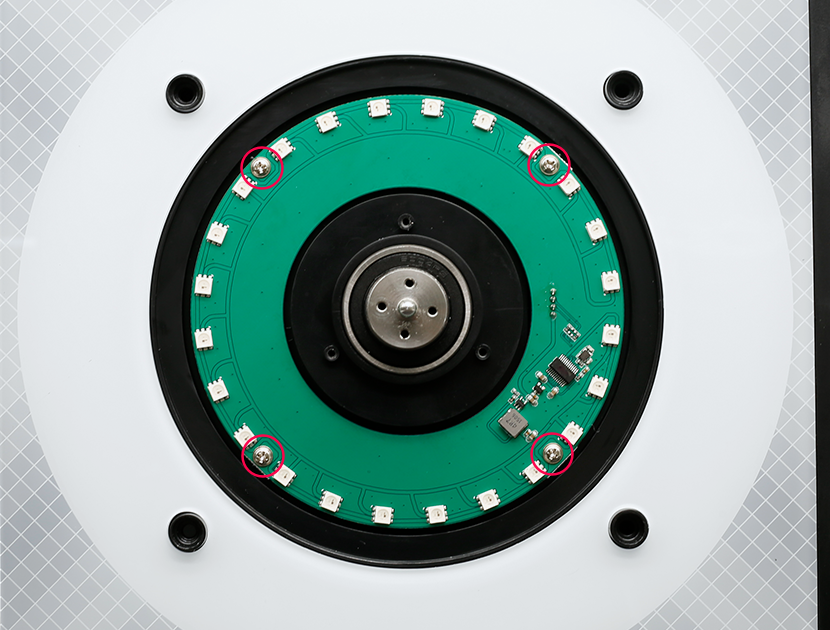

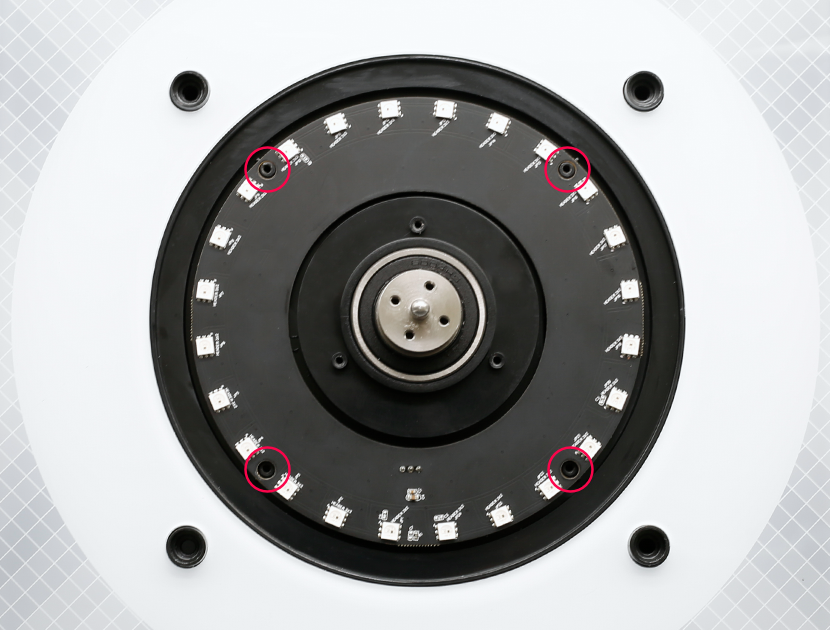

ネジを外して旧リングライトを外す
ネジを外して、旧リングライトを外す。

新リングライトをつけてネジで固定する
新リングライトをつけて、ネジで固定する。

銀色の皿を元に戻す
銀色の皿を元に戻す。

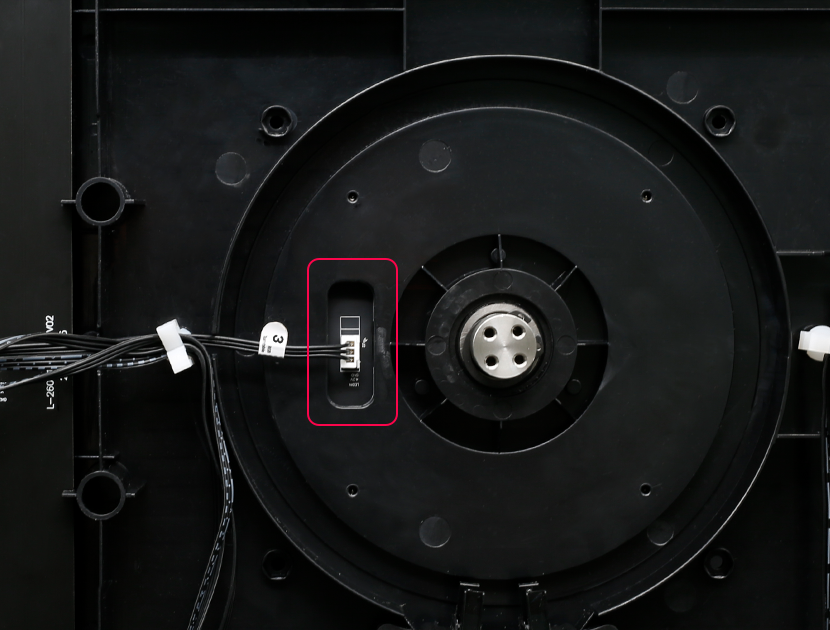

リングライトとPCBを接続する
「3」が書かれている3pinラインでリングライトとPCBを接続する。

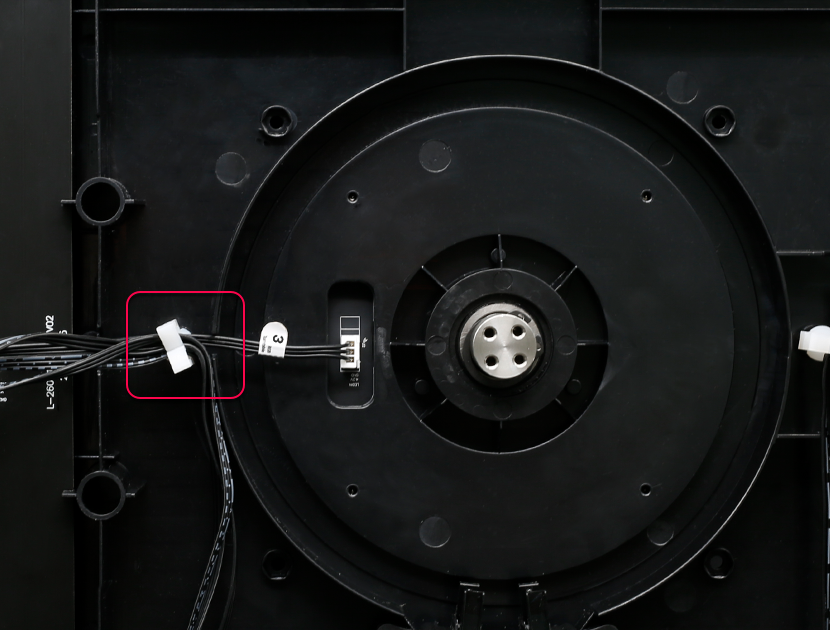

ラインをクランプの奥まで押し込む
歯車を戻す際に、ラインが当たらないよう、クランプの奥まで押し込む。

歯車を元に戻す
歯車を元に戻す。

リング部分を元に戻す
リング部分を元に戻す。

ボルトとナットを締める
ボルトとナットを締める。(まずはナット穴に入れて固定してからネジを締めるようご注意)

フェルトとワッシャーを元に戻す
フェルトとワッシャーを元に戻す。(重ねないようご注意)

皿を元に戻してネジを締める
皿を元に戻して、ネジを締める。

筐体を閉める
まずは鍵盤パネルを取り出して、①の位置を合わせて、②の位置の配線が挟まれないよう、筐体を閉める。

筐体を固定するネジを締めてゴム足を貼る
筐体を固定するネジを締めて、ゴム足を元の四角に貼る。

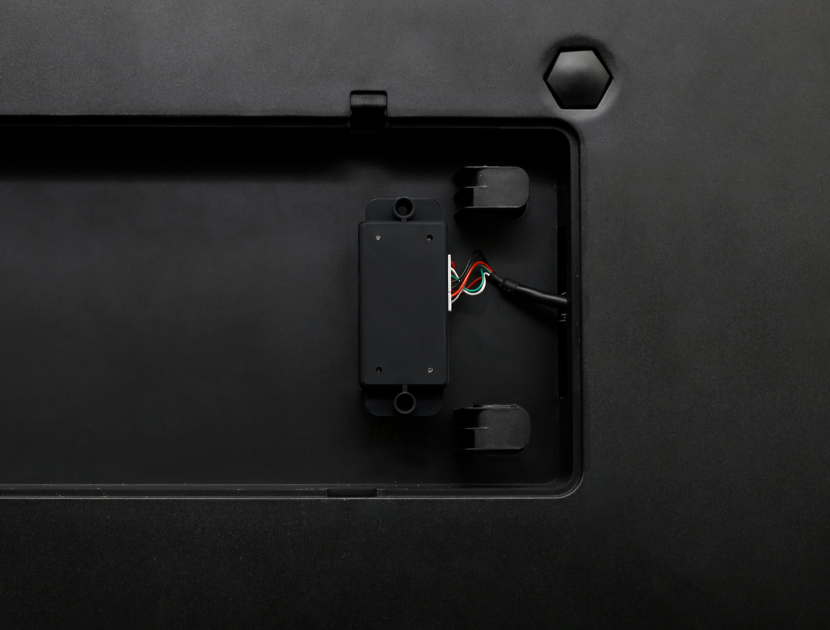

電源アダプターを用意する
電源アダプターを用意する。

アダプターを適当な位置に貼る
両面テープを剥がして、アダプターをケーブルの長さに合わせて適当な位置に貼る。

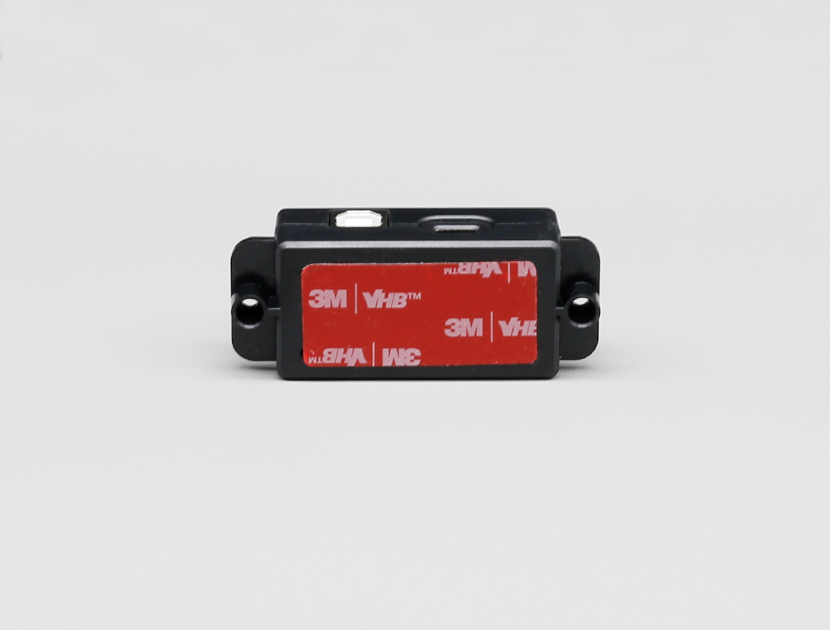

PCBと繋がるケーブルをアダプターにさす
PCBと繋がるためのケーブルをアダプターにさす。

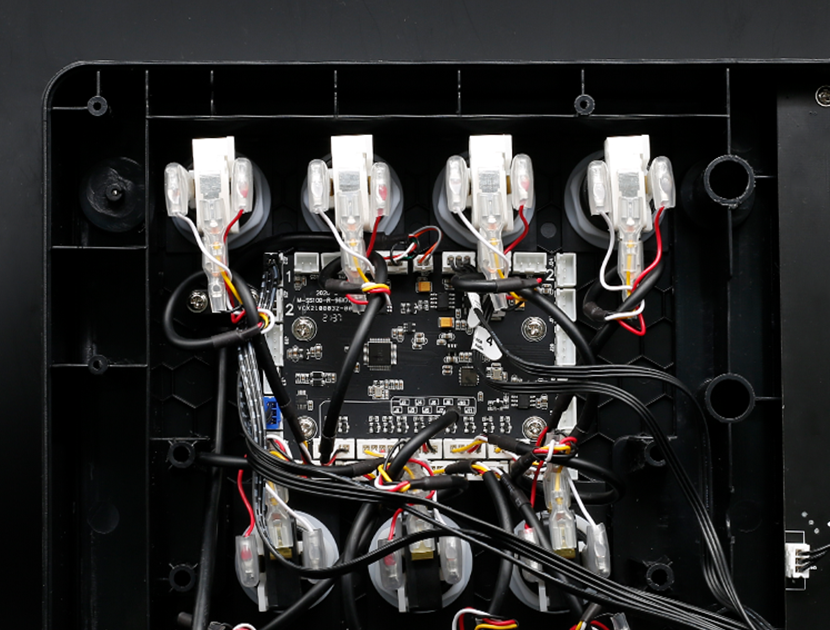

全てを交換した後のPCBの接続状態
全てを交換した後、PCBの接続状態。
