PHOENIXWAN オーデライト金属網交換

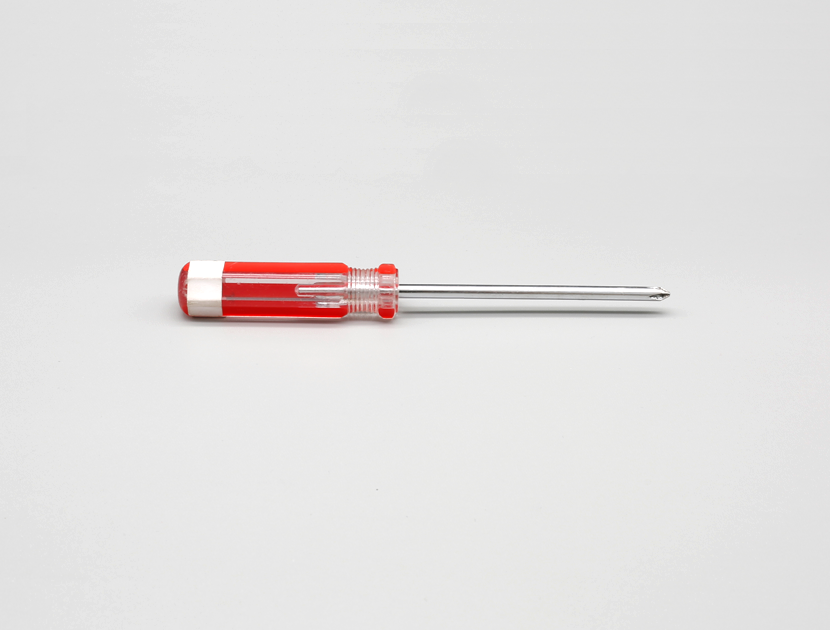

ツール：

プラスドライバー

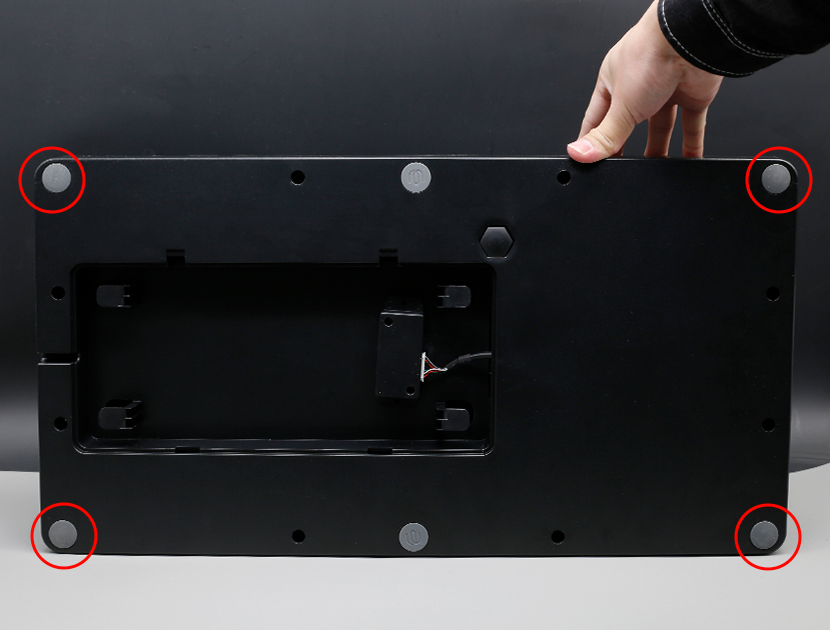

1. 四角のゴム足を取り出す

   四角のゴム足を取り出す。

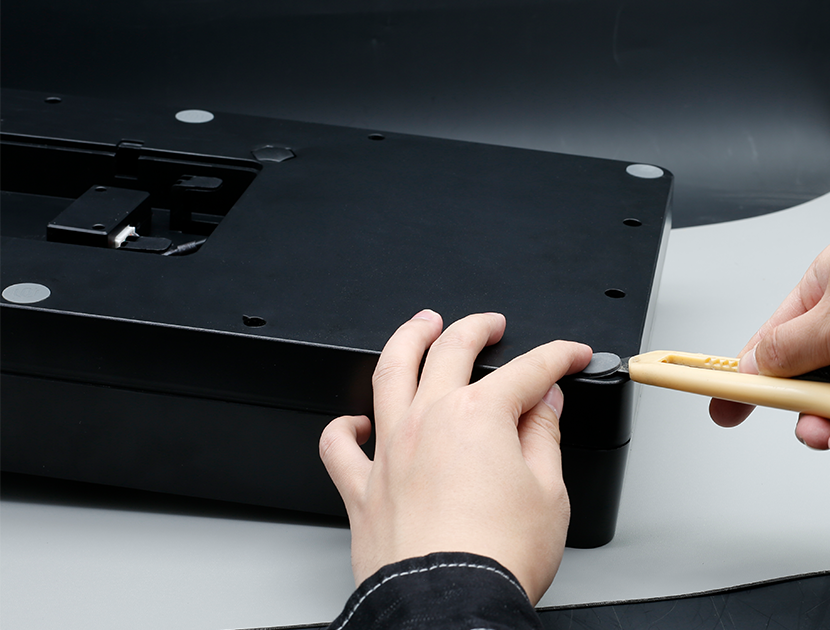

2. ナイフなどでこじ開けて取り出す

   ナイフなどでこじ開けて取り出す。

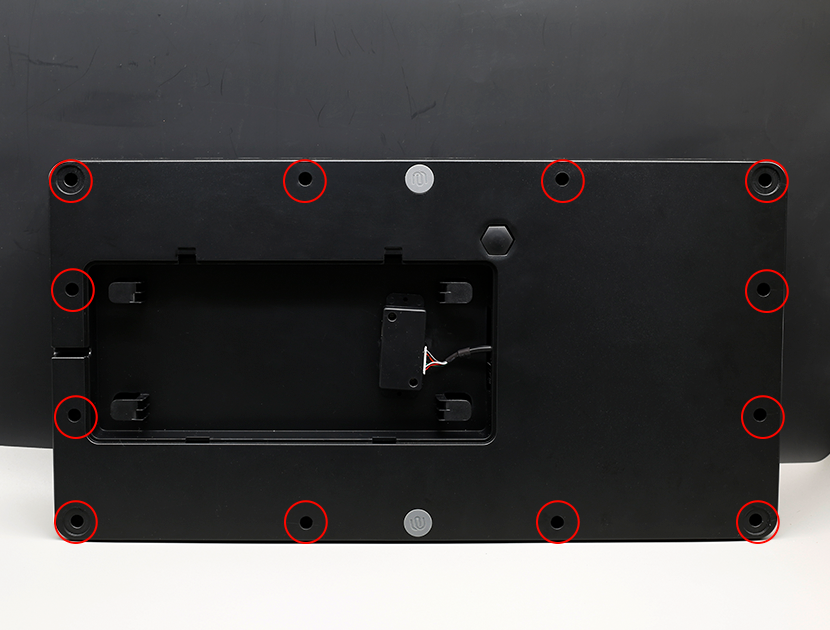

3. 筐体を固定するネジを外す

   筐体を固定するネジを外す。

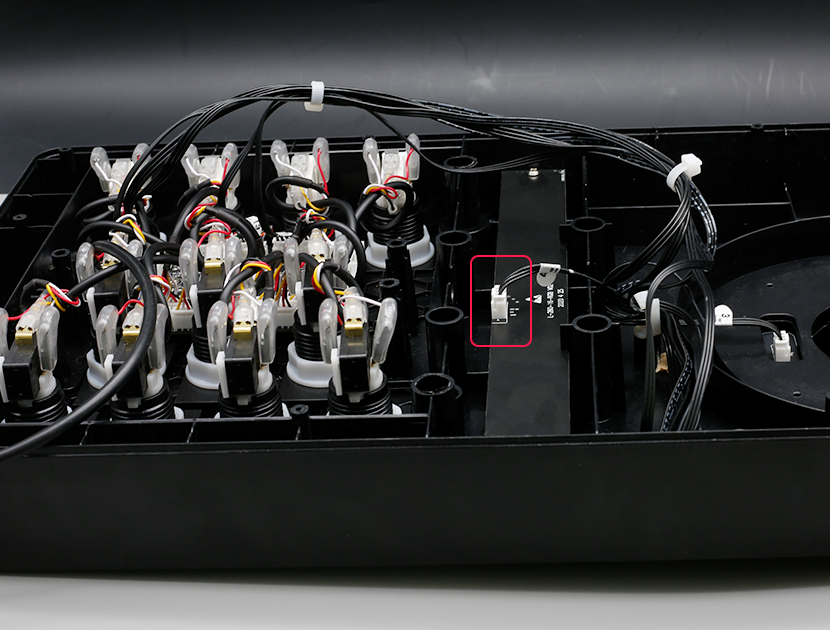

4. 筐体を開けてオーディオライトのコネクターを抜く

   筐体を開けて、オーディオライトのコネクターを抜く。

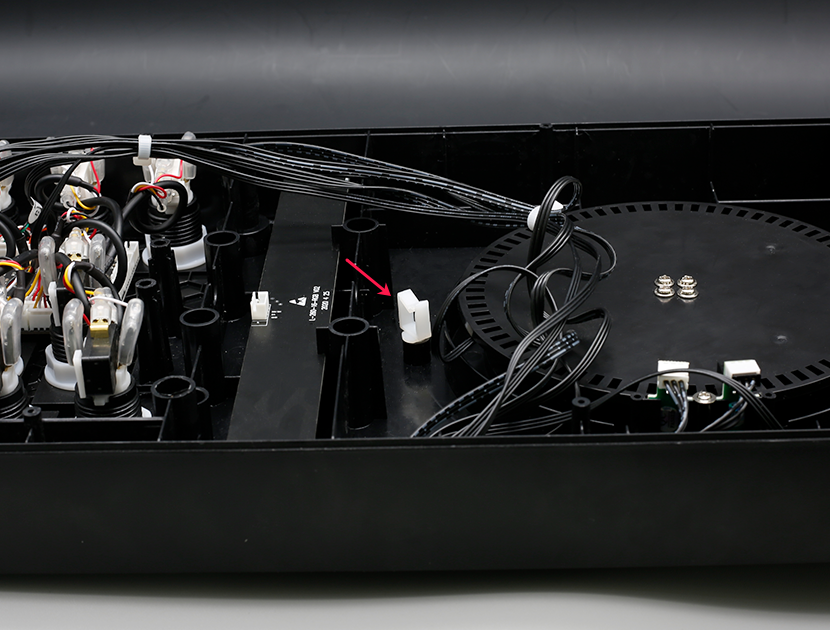

5. 黒い配線をクランプから取り出す

   黒い配線をクランプから取り出す。

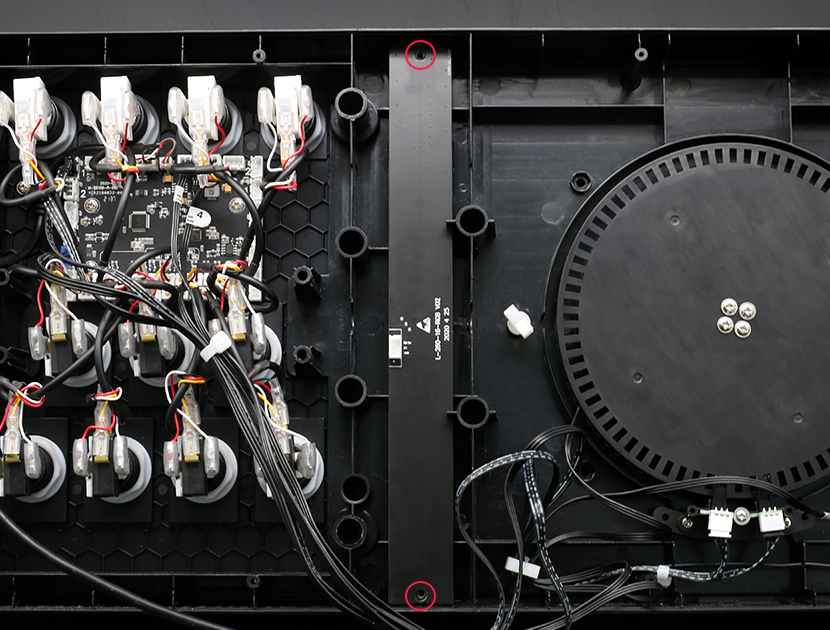

6. ドライバーでオーディオライトを固定するネジを外す

   ドライバーでオーディオライトを固定するネジを外す。

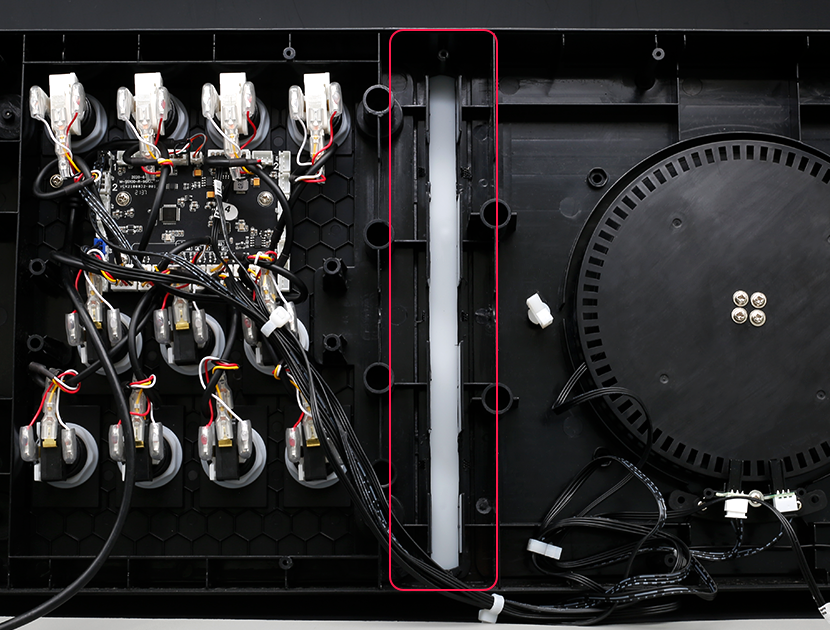

7. オーディオライトを取り出す

   オーディオライトを取り出す。

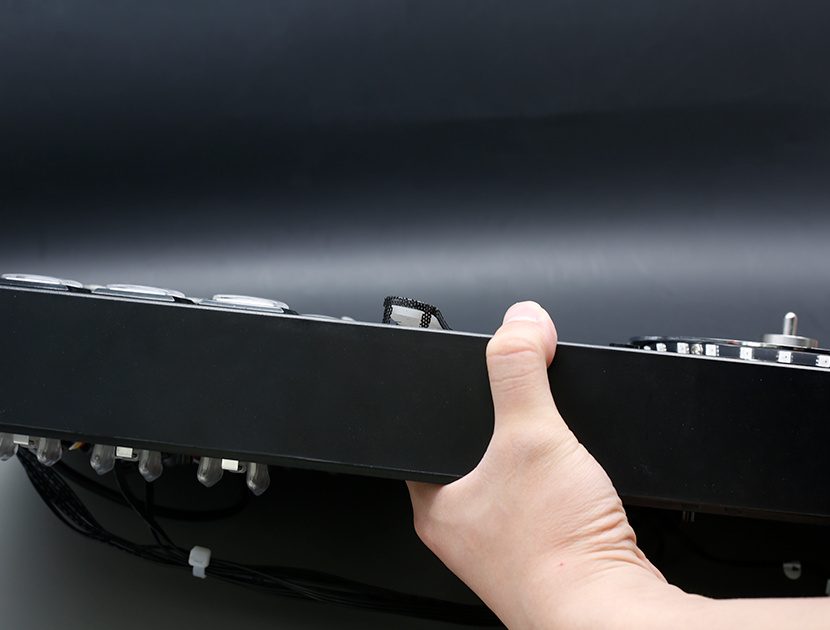

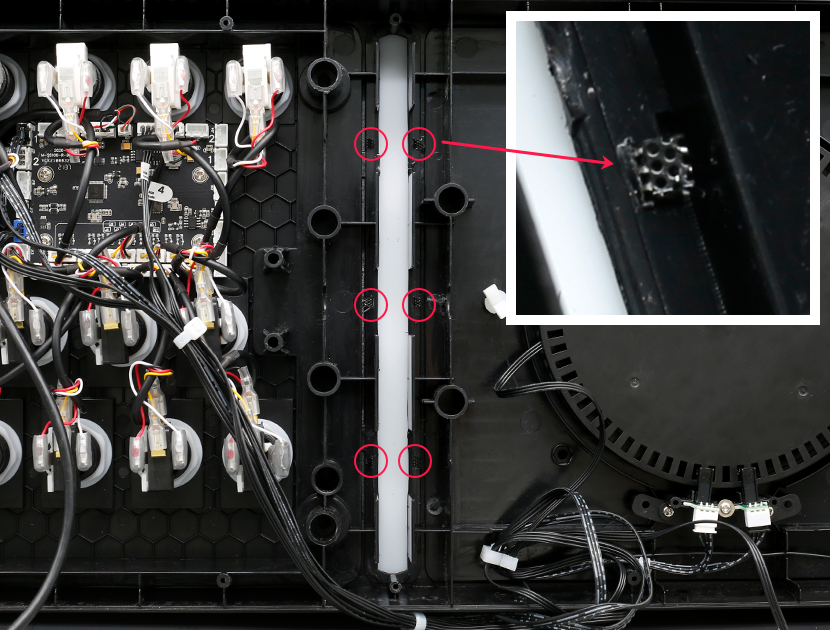

8. 金属網とライトガイドを取り出す

   画像に沿って、曲げられている部分をまっすぐにして、金属網とライトガイド（白くて長いゴムパーツ）を取り出す。

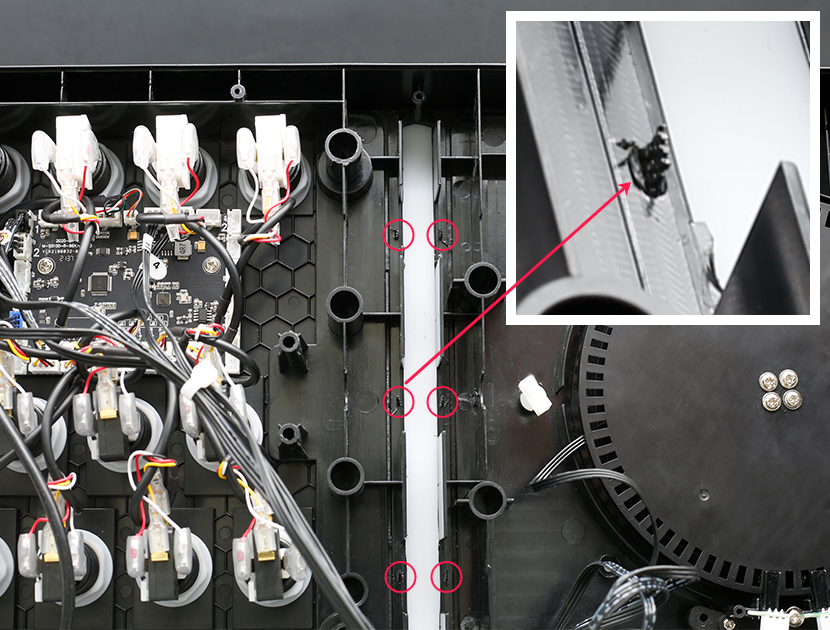

9. 金属網を交換して固定する

   金属網を交換して、筐体につけた後、画像内のはみ出している部分を曲げて金属網を固定する。



10. オーディオライトを戻してネジで固定する

    オーディオライトを戻して、ネジで固定する。



11. オーディオライトのコネクターを挿して配線をクランプに入れる

    オーディオライトのコネクターを挿して、黒い配線を白いクランプに入れる。

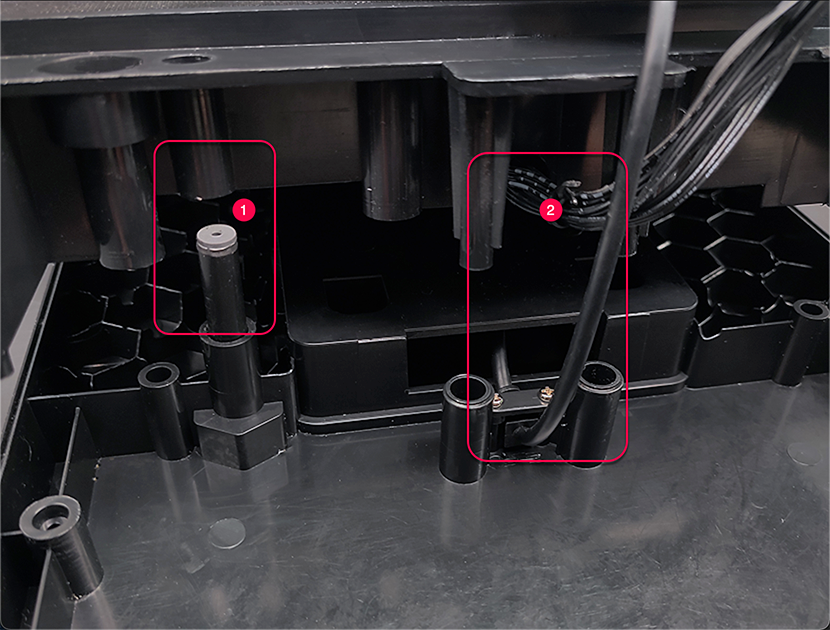

12. 筐体を閉める

    まずは鍵盤パネルを取り出して、①の位置を合わせて、②の位置の配線が挟まれないよう、筐体を閉める。



13. 筐体を固定するネジを締める

    筐体を固定するネジを締める。



14. ゴム足を元の四角に貼る

    ゴム足を元の四角に貼る。
