エンコーダーの交換方法

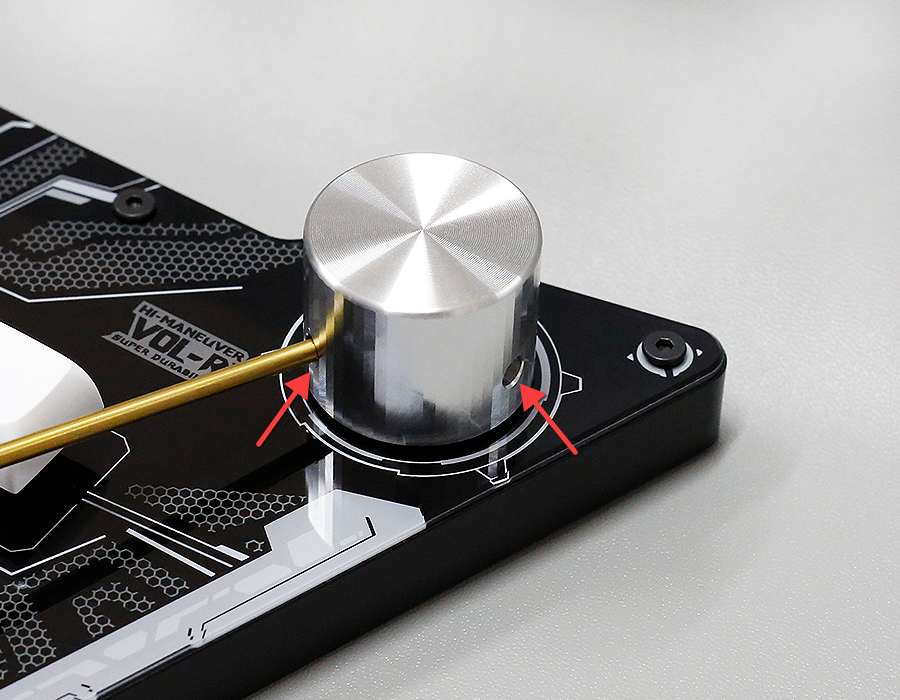

1. ノブを外す

   2.0mmの六角ドライバーでノブを外します。一つのノブに2本のネジがあります。

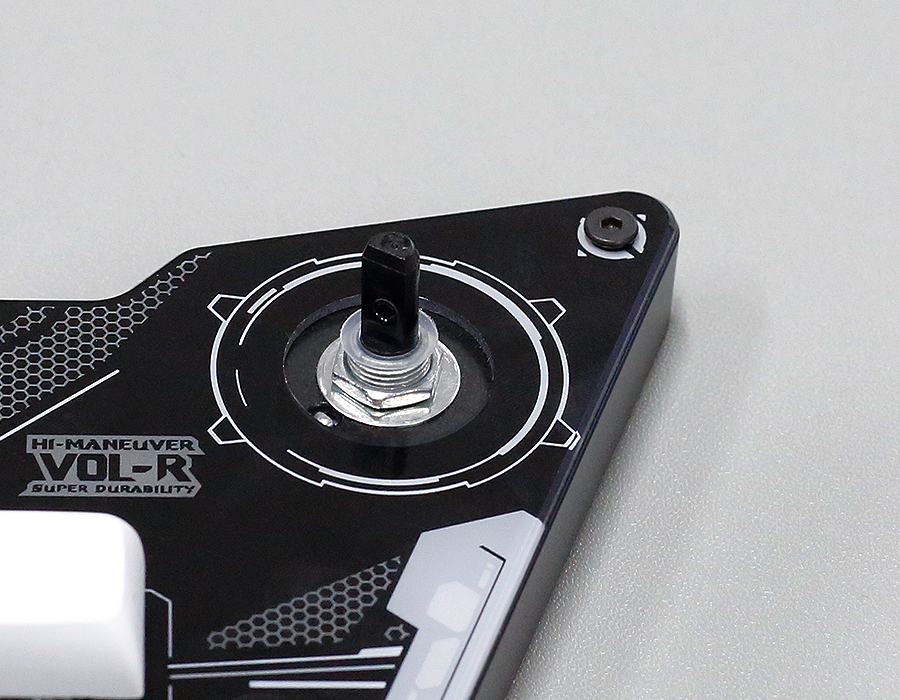

2. 透明なワッシャーを取り出す

   ノブの下に透明なワッシャーがありますので、ご注意ください。

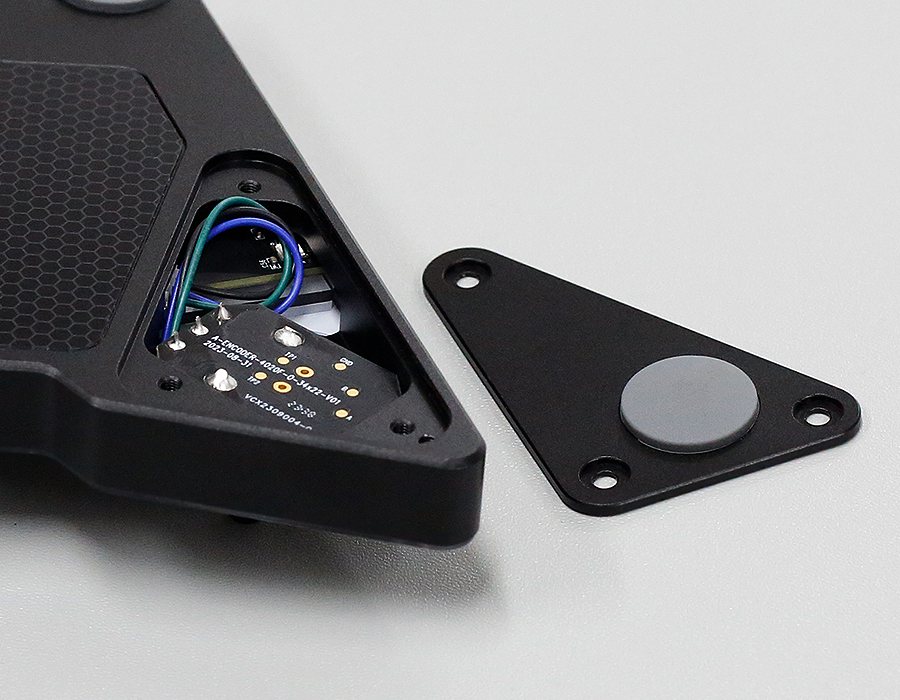

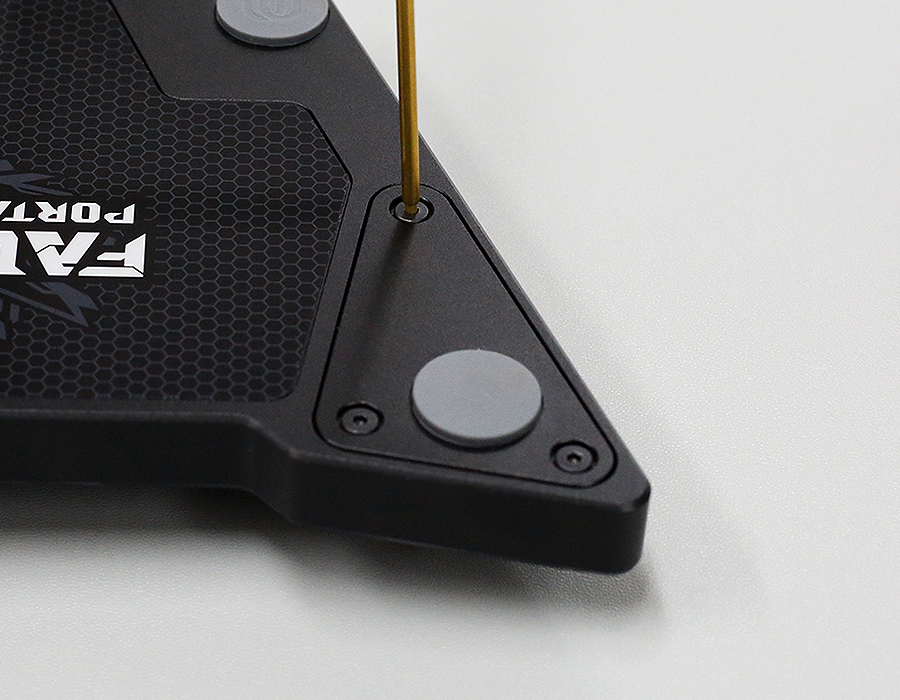

3. 裏側の3本のネジを外す

   2.0mmの六角ドライバーで裏側の蓋を固定している3本のネジを外して、蓋を取り外します。

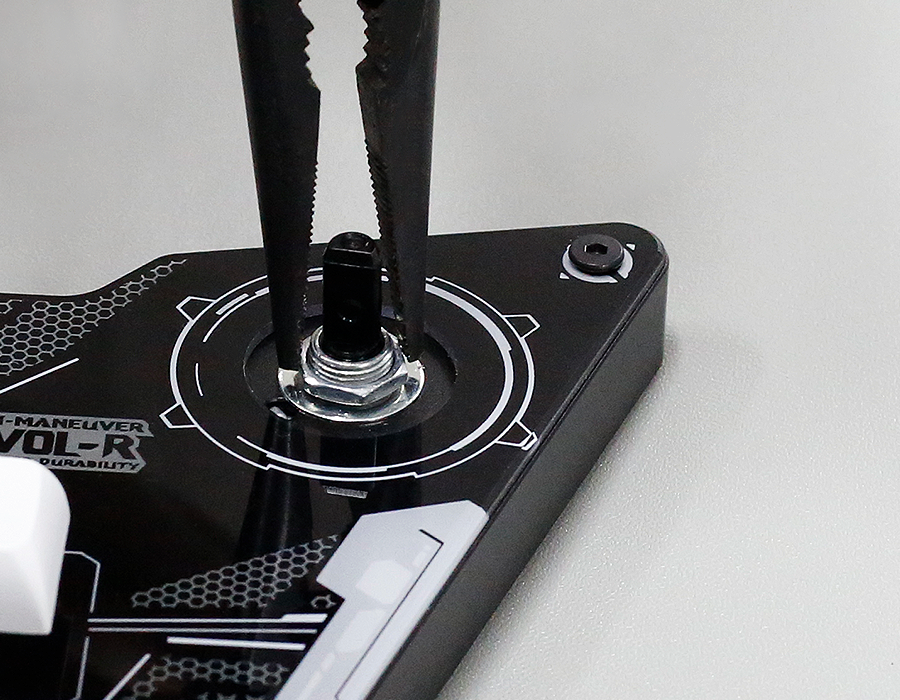

4. ナットを外して座金を取り出す

   ペンチでナットを外して、下にある座金を取り出します。

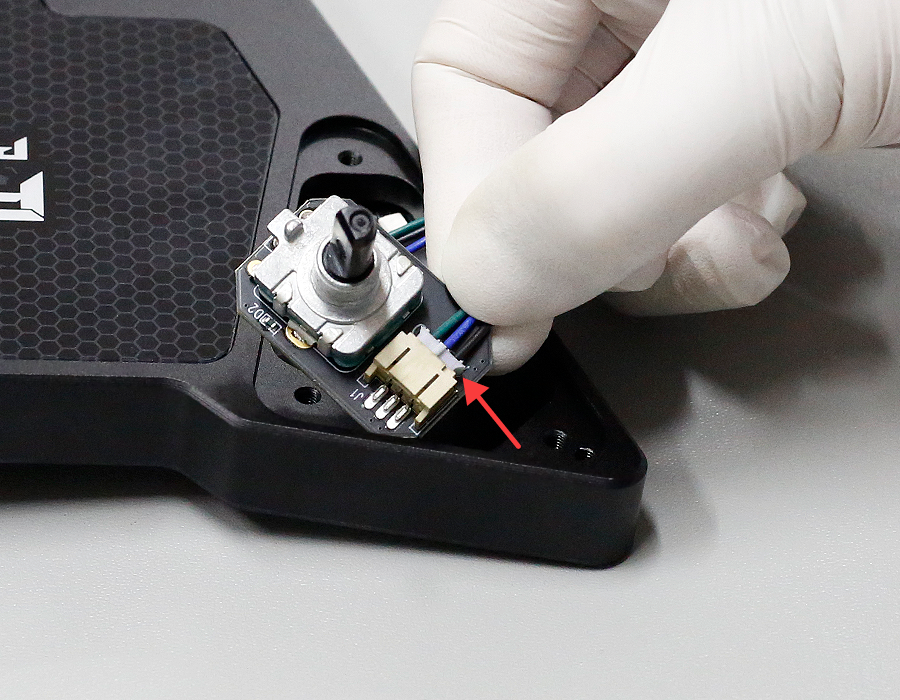

5. エンコーダーを交換する

   エンコーダーを取り出し、白いコネクターを外して、新しいエンコーダーに取り替えて、コネクターを接続します。

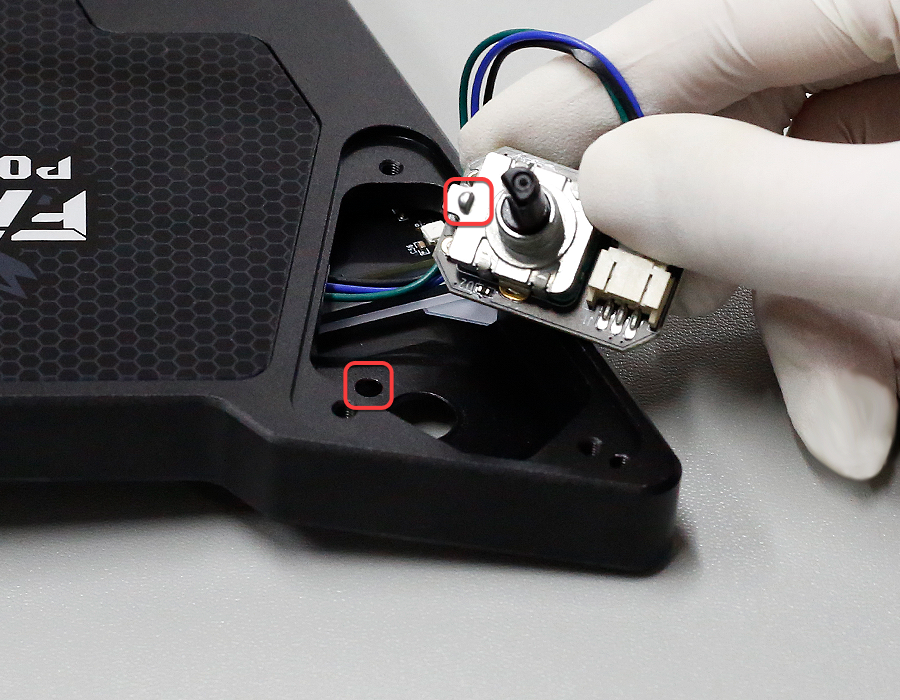

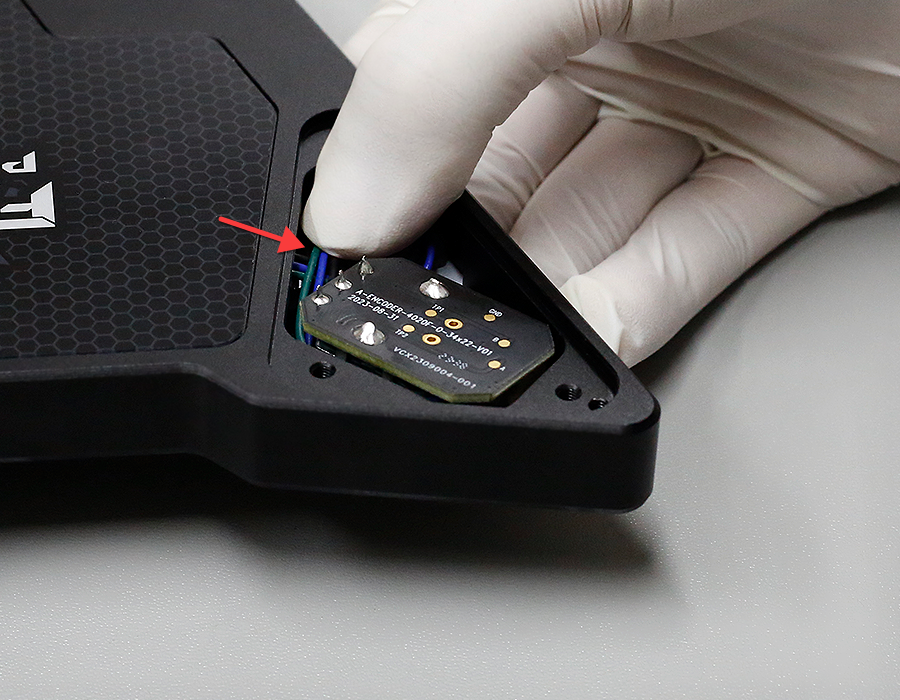

6. エンコーダーを取り付ける

   エンコーダーを取り付ける際に、配線を基盤の下に置いて、エンコーダーにある凸点を筐体にある穴に合わせてください。





7. 座金とナットを戻す

   座金を軸に嵌めて、ナットを締めて、透明なワッシャーを戻します。

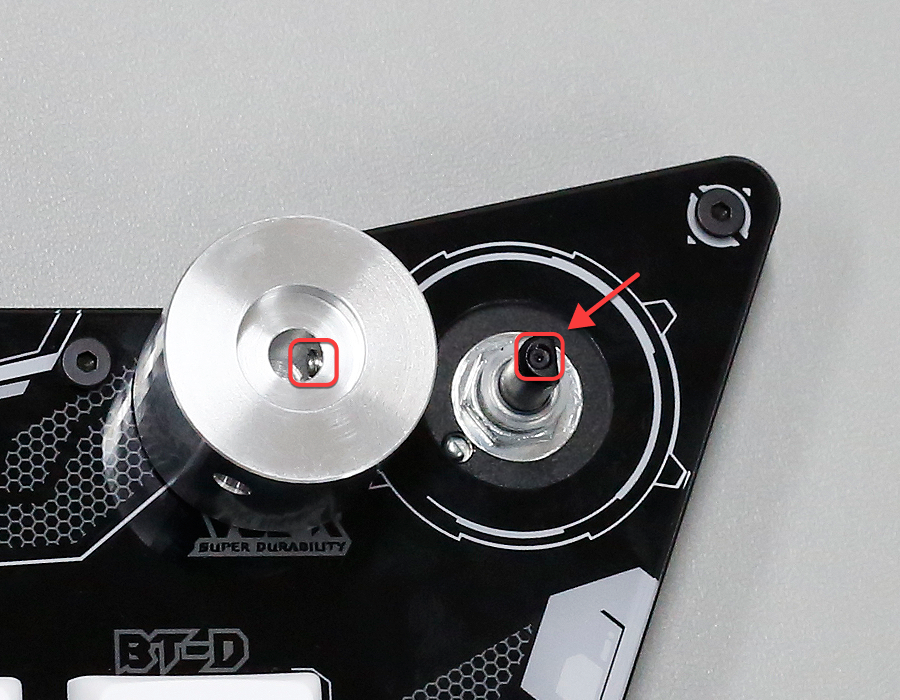

8. ノブを嵌める

   ノブの内部を確認して、長めのネジを軸の平面に合わせて、嵌めます。



重要

ノブを固定するネジを固定する際に、少しの抵抗力が感じたら、一周の1/4ぐらい締めればいいです。締めすぎると、軸を損傷してしまいますので、ご注意ください。
