PHOENIXWAN 新デザインパネル交換手順 20220420

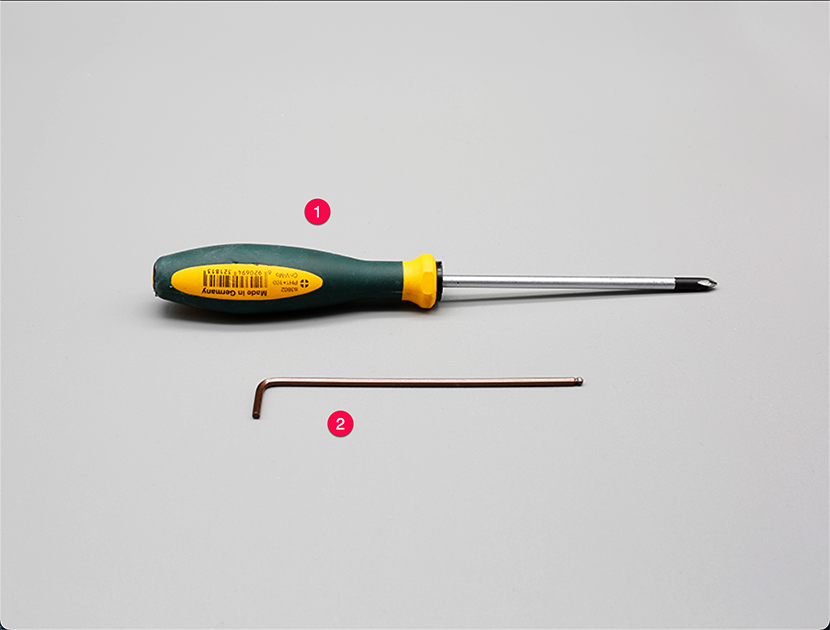

必要なツール
①プラスドライバー；②2.5mm六角レンチ。

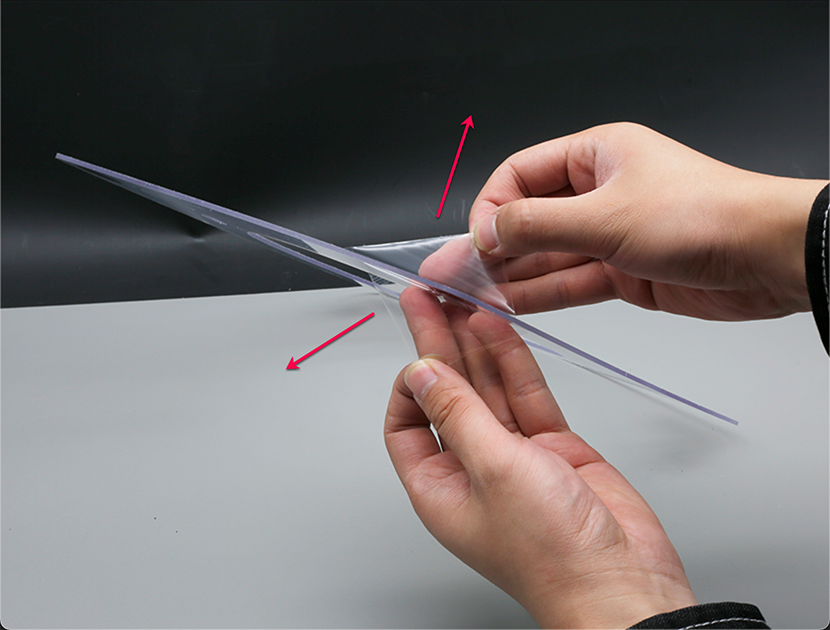

アクリルパネルの両面にシールがあるので剥がす
アクリルパネルの両面にシールがあるので、剥がしてください。

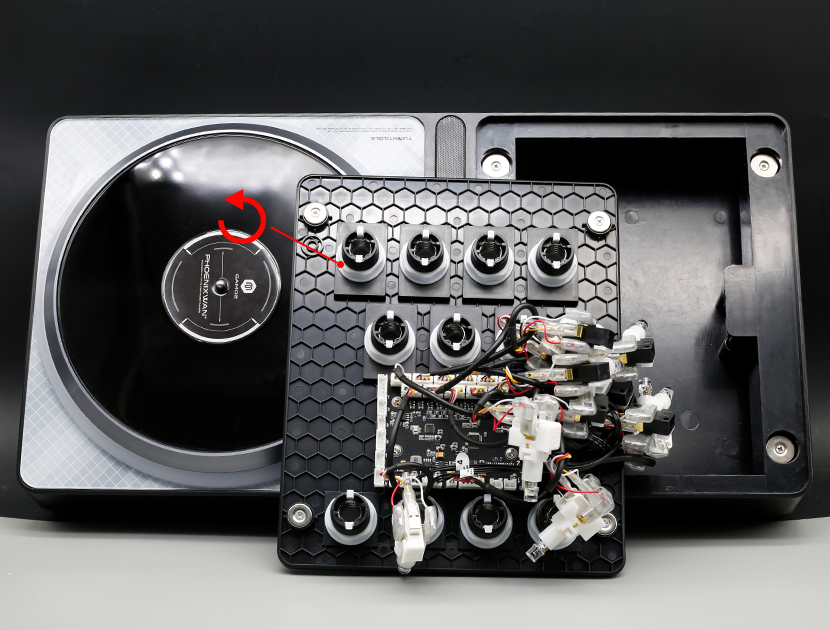

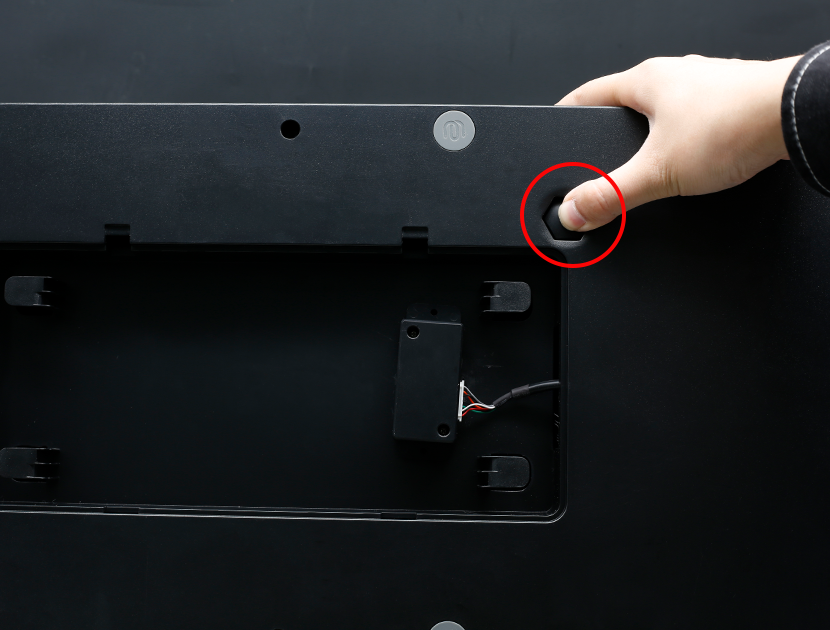

鍵盤部分パネル交換
鍵盤部分パネル交換、コントローラー裏側にある六角部分を押す。

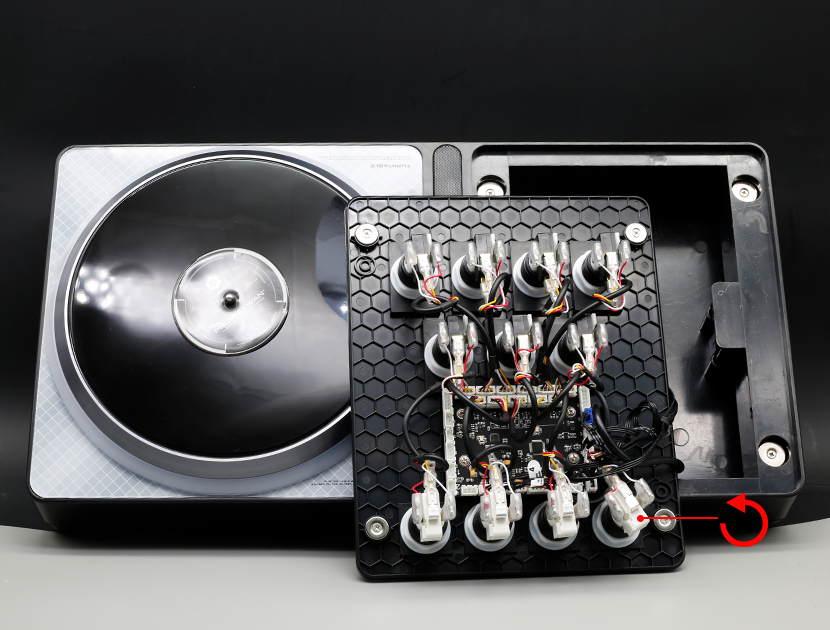

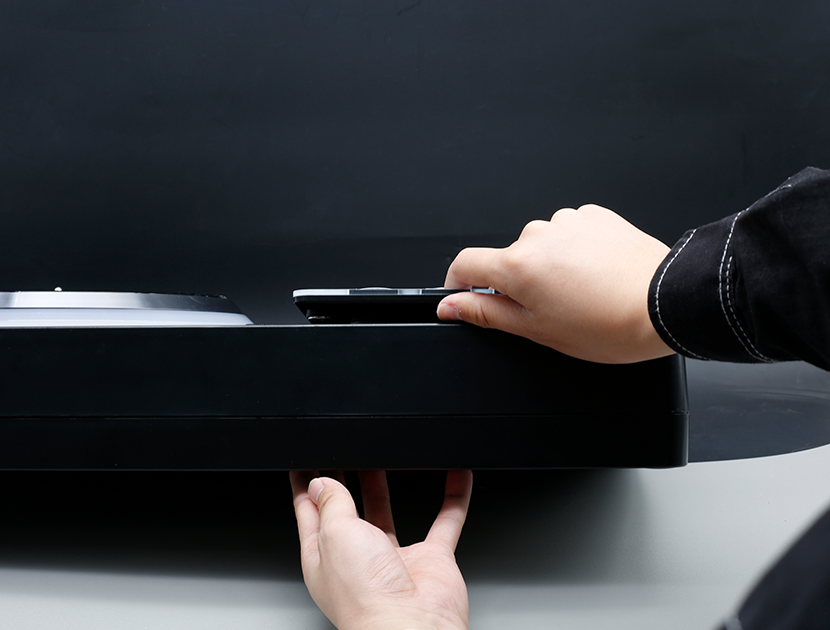

鍵盤パネルを取り出す
押した後、片手で鍵盤パネルを取り出す。

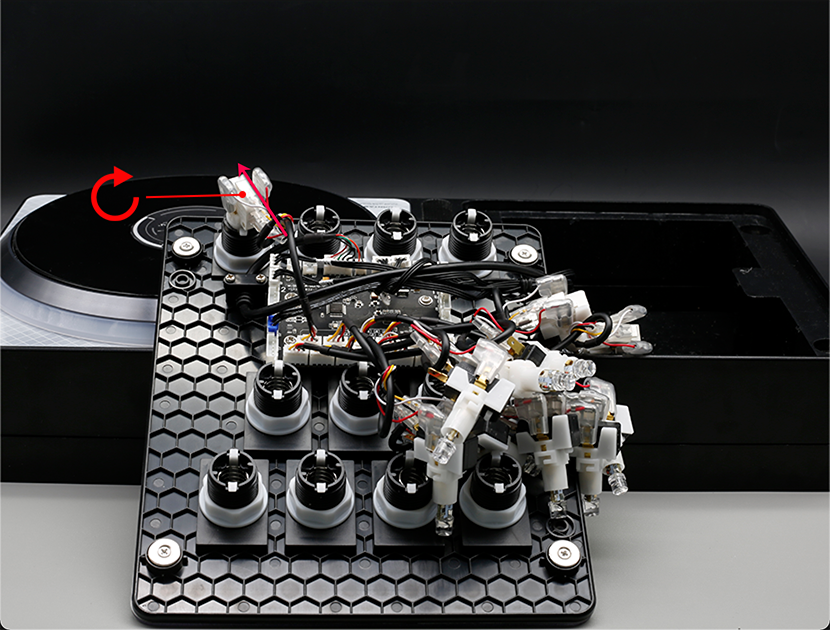

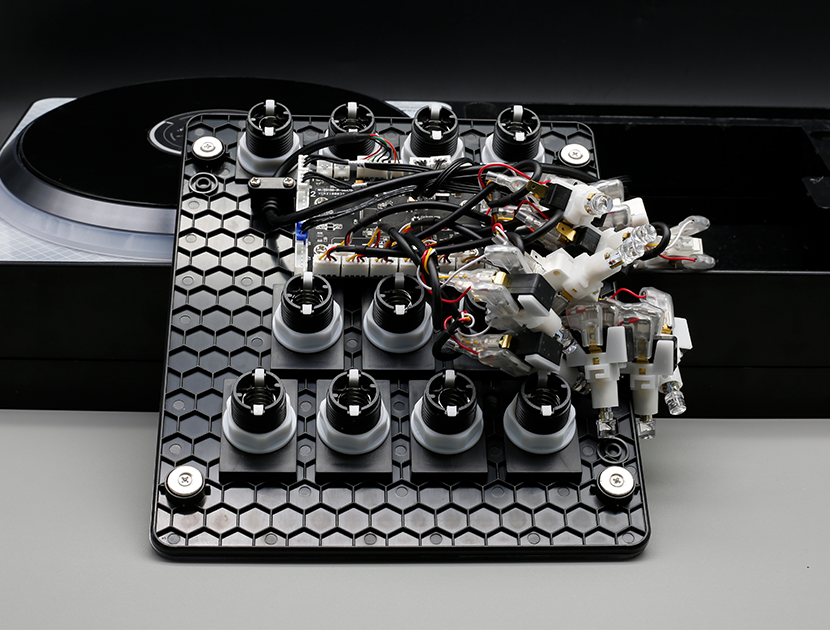

スイッチとLEDを取り出す
逆時計回りでスイッチとLEDを取り出す。（三和ボタンはスイッチを握って、左右にゆらしながら抜き出す）
全てのスイッチを取り出した後
全てのスイッチを取り出した後。
白いナットを外してボタンを取り出す
白いナットを外して、ボタンを取り出す。

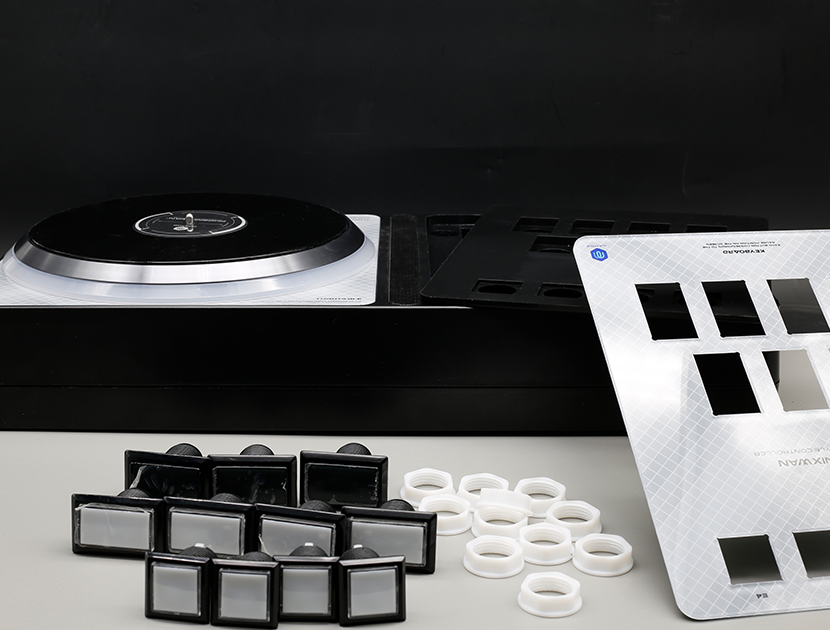

全てのボタンを取り出した後
全てのボタンを取り出した後。

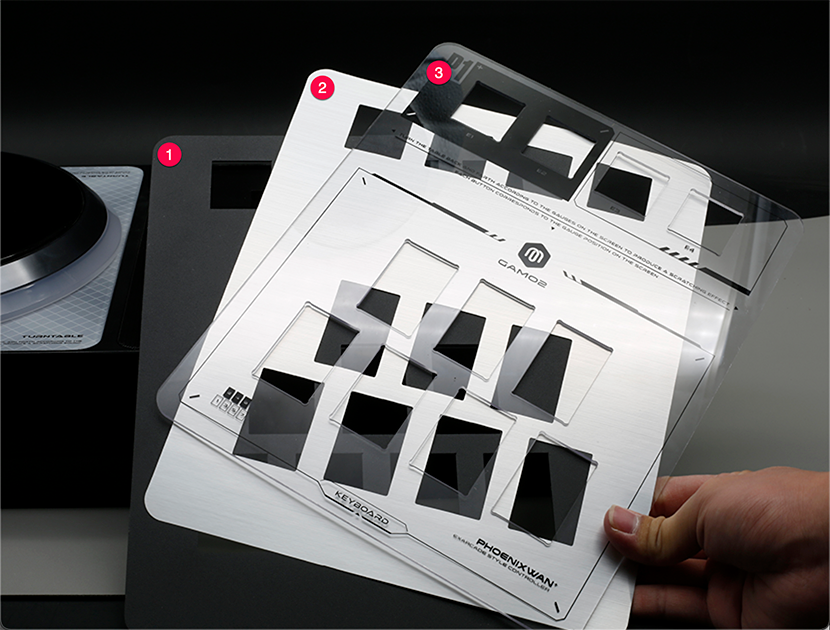

順番で新パネルを重ねる
順番で新パネルを重ねる。（黒が好きでしたら、②銀色の紙を抜いてください）
パネルを固定するため四角のボタンを付ける
パネルを固定するため、まずは四角のボタンを付ける。
白いナットで四角のボタンを固定する
白いナットで四角のボタンを固定してから全てのボタンを元に戻す。
スイッチを元に戻す
スイッチを元に戻す。（DJ DAOボタンは直線方向に沿って入れてから矢印の方向でドッキング、三和ボタンは左右に揺らしながら中へ押す）

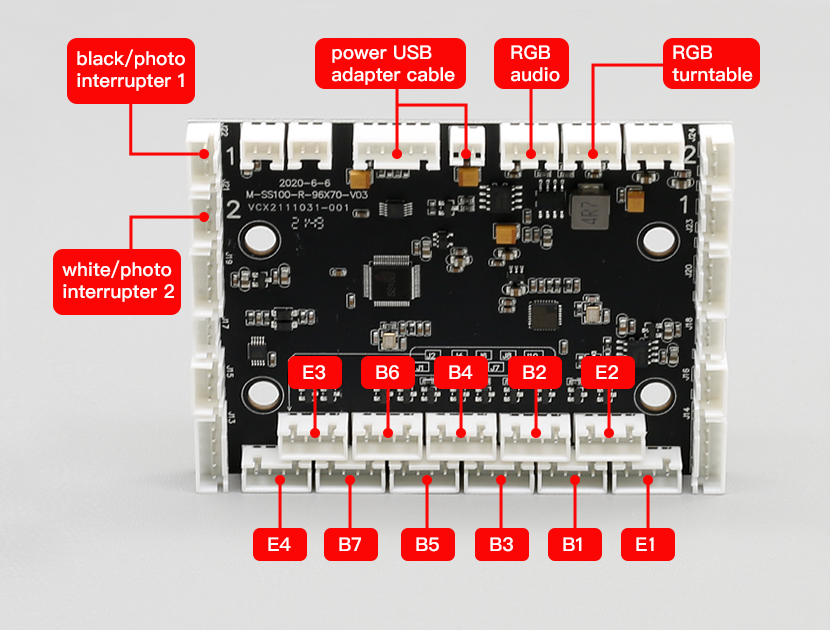

ボタンとPCBに挿す位置（新PCB）：

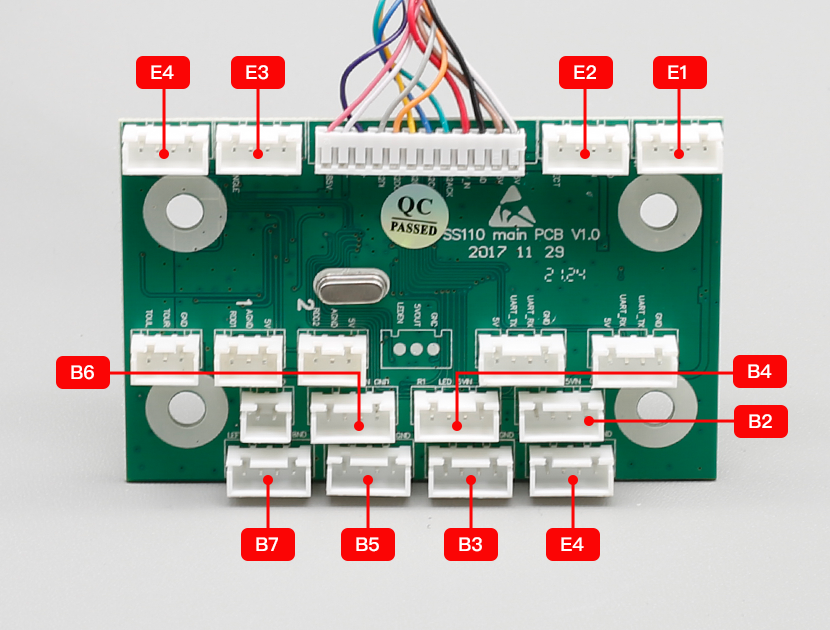

旧PCB：

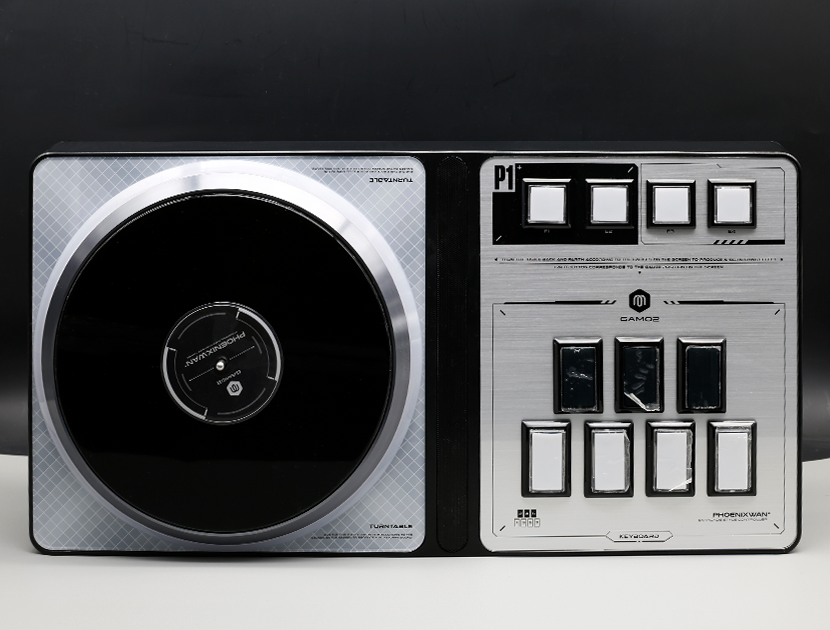

鍵盤パネルを元に戻す
鍵盤パネルを元に戻す。（配線をずぶさないようご注意）

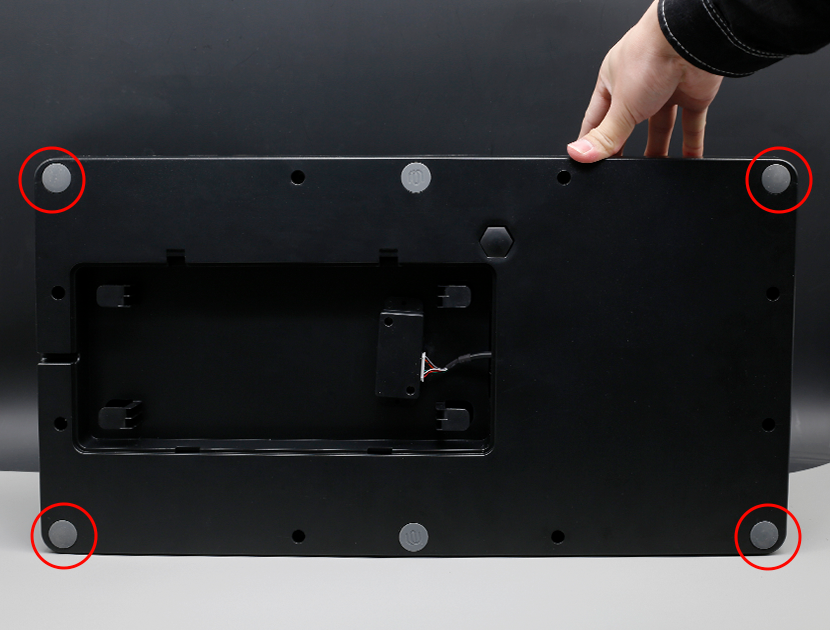

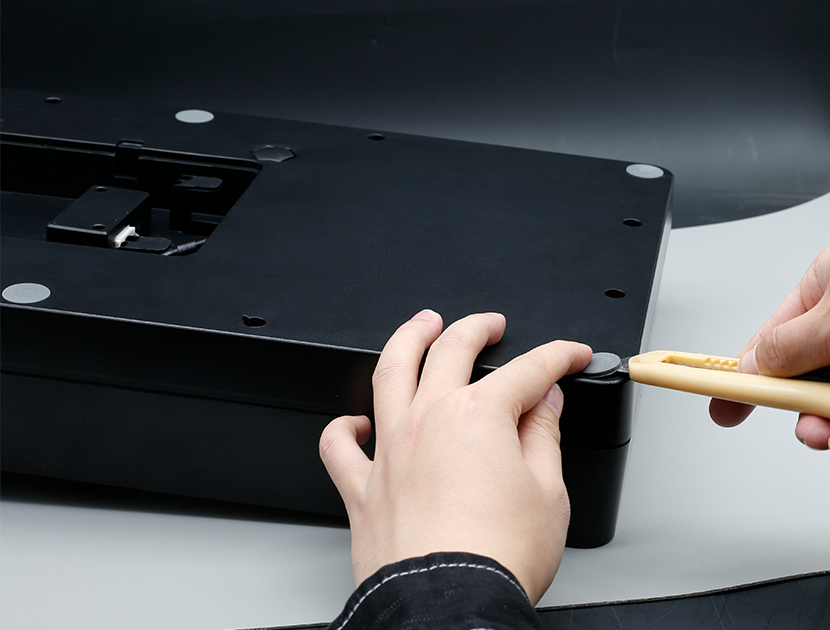

ターンテーブル部分パネルを交換、四角のゴム足を取り出す
ターンテーブル部分パネルを交換、四角のゴム足を取り出す。
ゴム足を取り出す
ゴム足を取り出す。

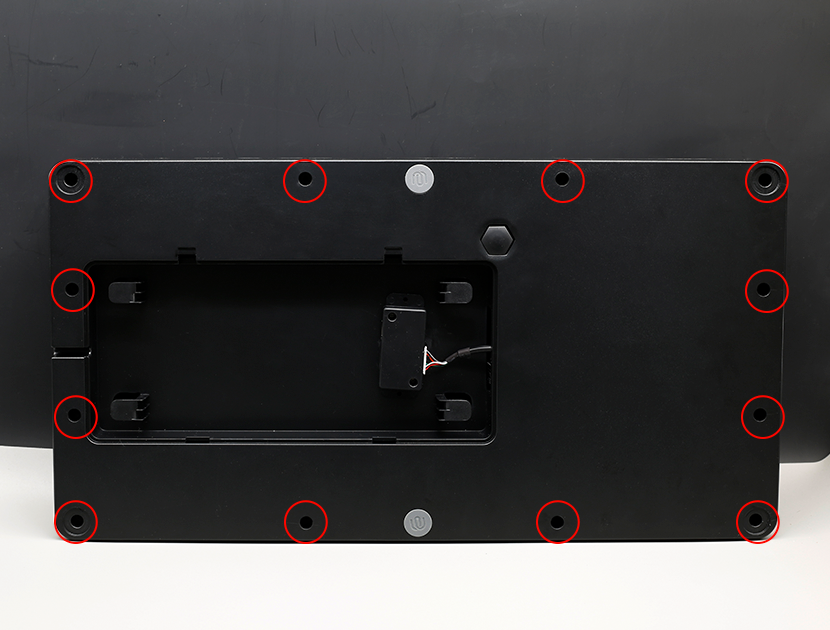

筐体を固定しているネジを全て外す
筐体を固定しているネジを全て外す。
ステッカーを剥がす
ステッカーを剥がす。

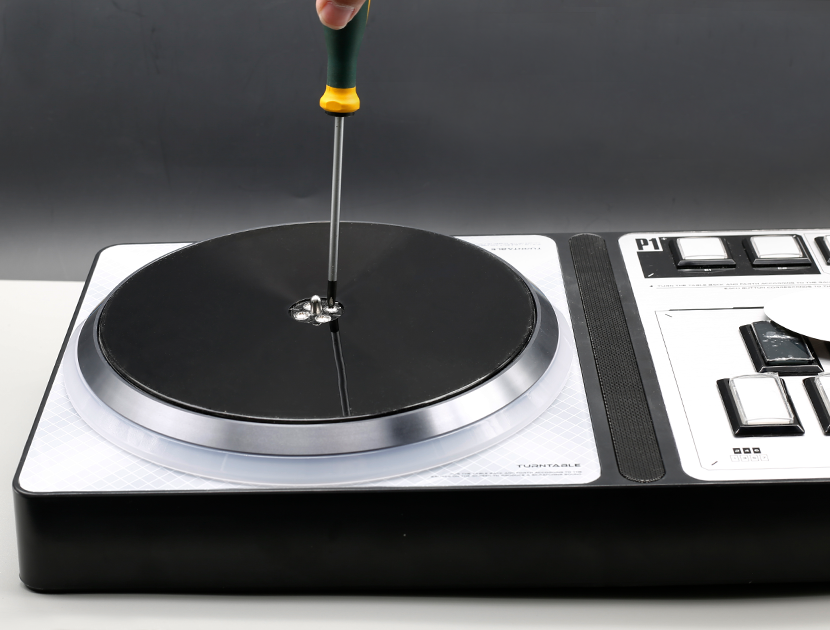

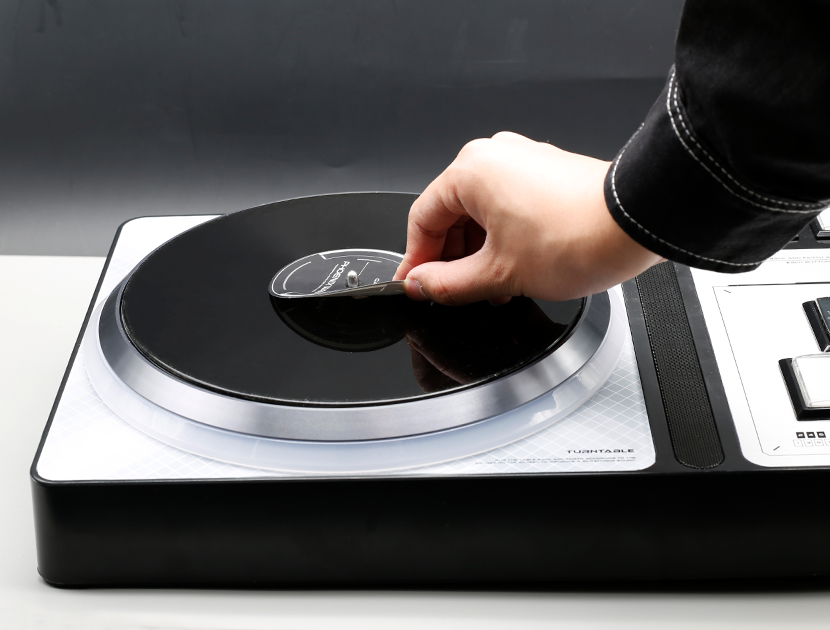

ターンテーブルを固定するネジを外す
ターンテーブルを固定するネジを外す。

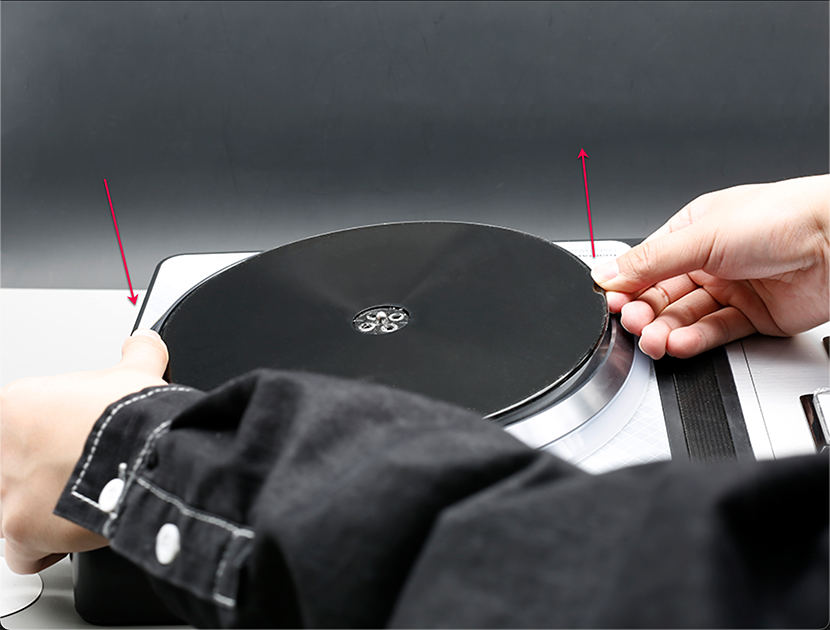

皿を取り出す
片手で片方のエッジを押して、もう片手で反対側の隙間から皿を取り出す。

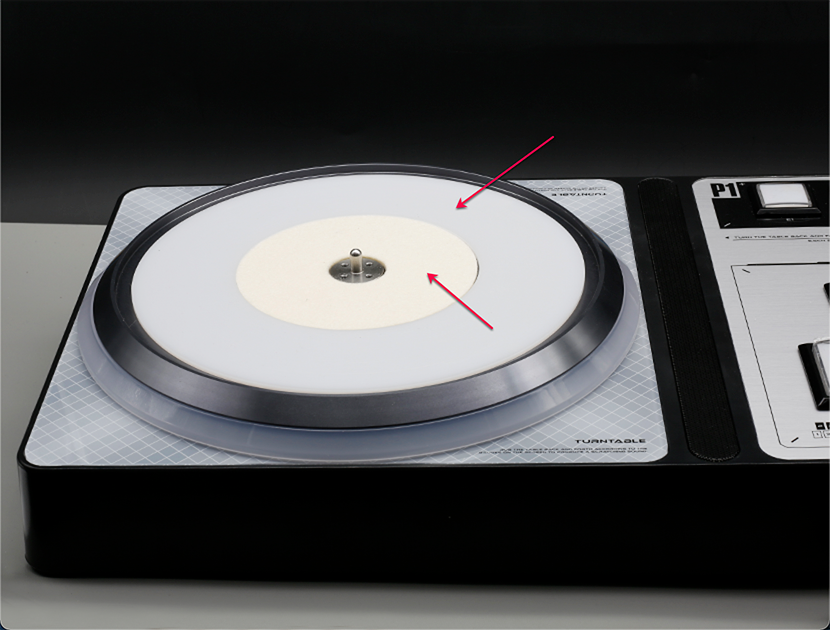

フェルトとワッシャーを取り出す
フェルトとワッシャーを取り出す。

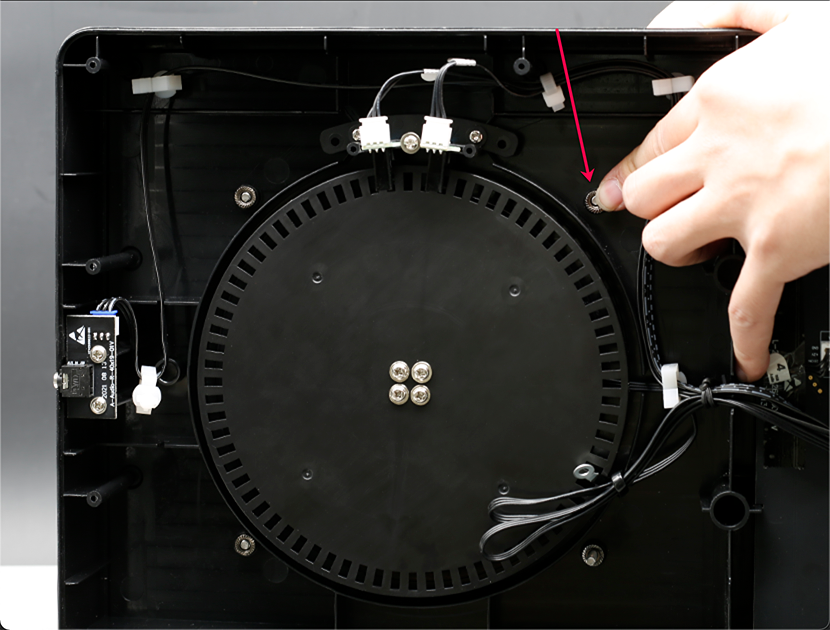

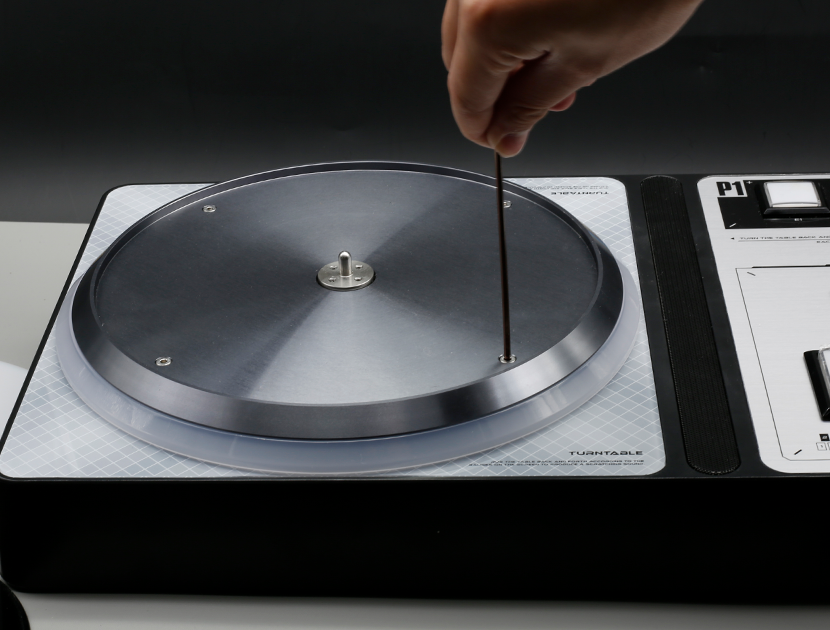

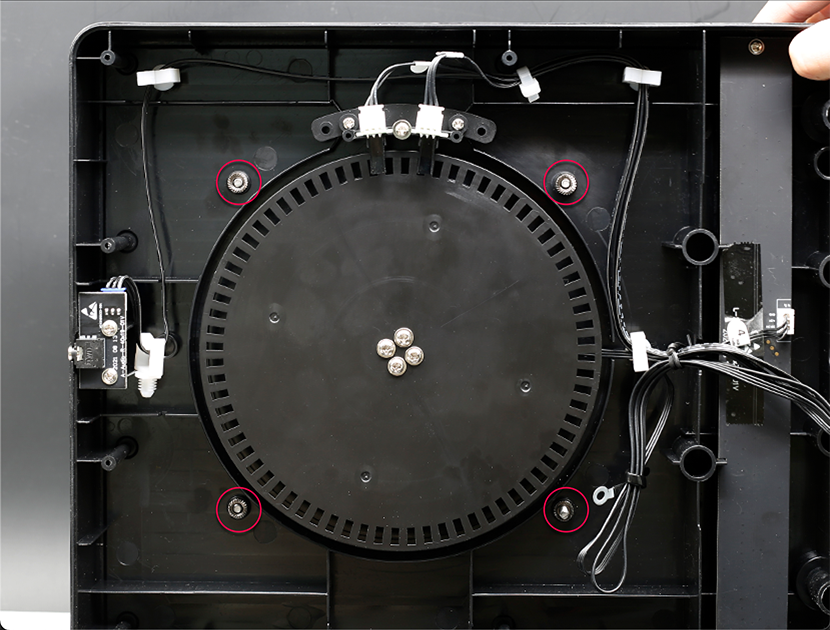

2.5mm六角レンチでボルトを外す
2.5mm六角レンチでボルトを外す。裏側にナットがありますので、外す際になくさないよう手でナットを押しながら外してください。
2.5mm六角レンチを使う
2.5mm六角レンチを使う。
手でナットを押す
手でナットを押す。
リング部分を全て取り出せる
ボルトとナットを外したら、リング部分を全て取り出せる。
リング部分を取り出す
リング部分を取り出す。
ターンテーブルパネルを取り出す
ターンテーブルパネルを取り出す。

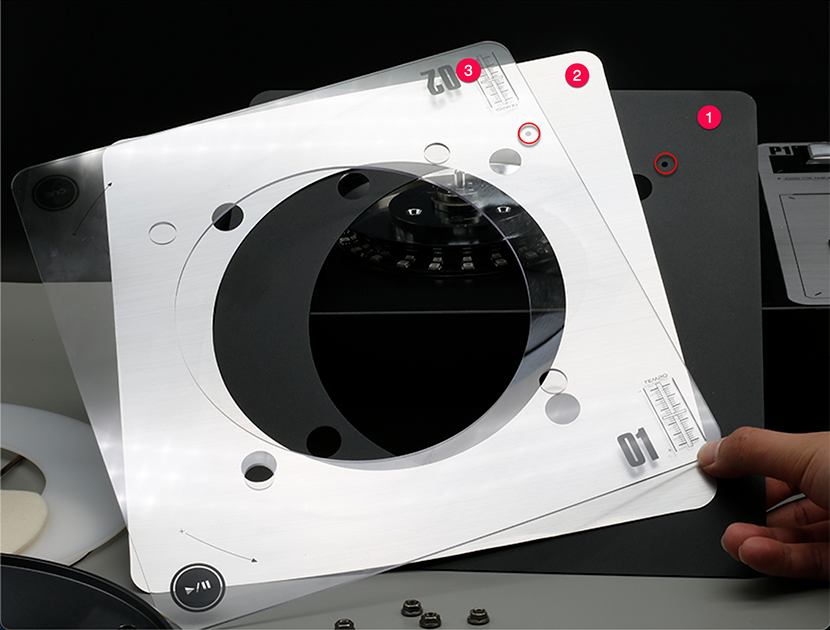

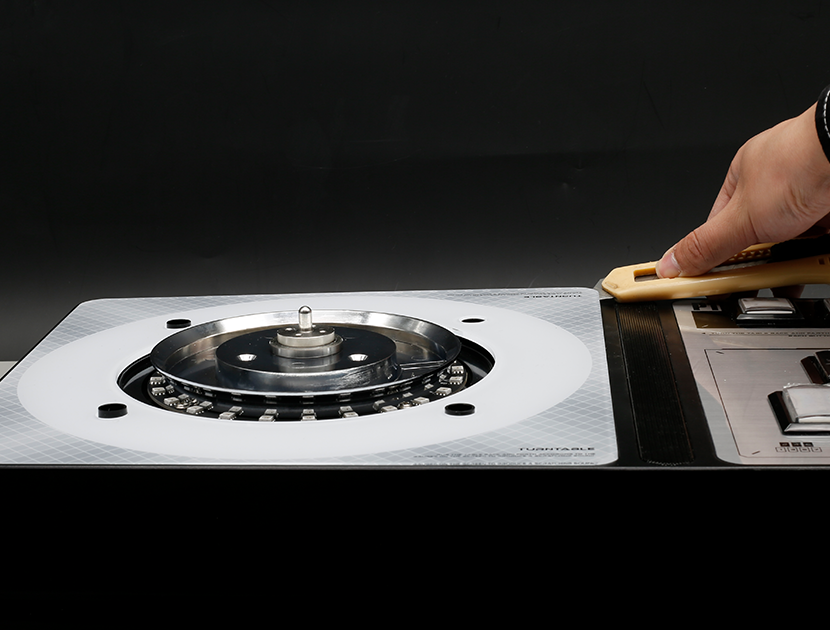

新パネルを順番で重ねる
新パネルを順番で重ねる。（黒が好きでしたら、②銀色の紙を抜いてください。小さい穴がある部分は右上にあるようご注意）
付けた後
付けた後。

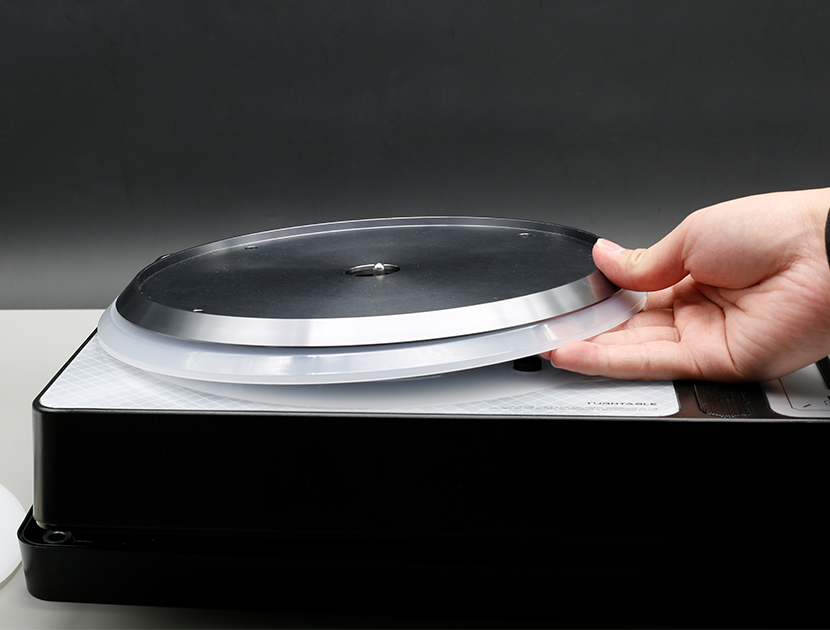

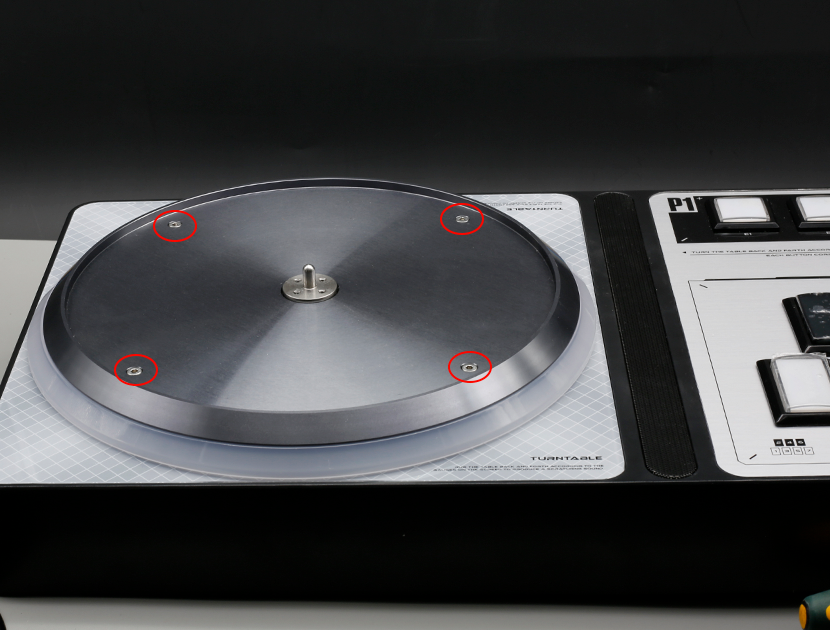

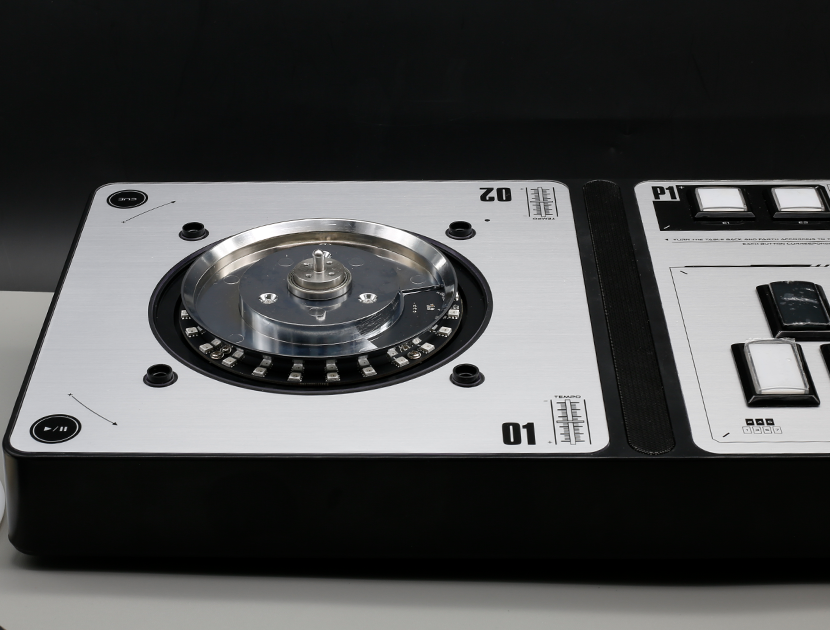

ライトガイドリングとアルミディスクを元の位置に戻す
ライトガイドリングとアルミディスクを元の位置に戻す。

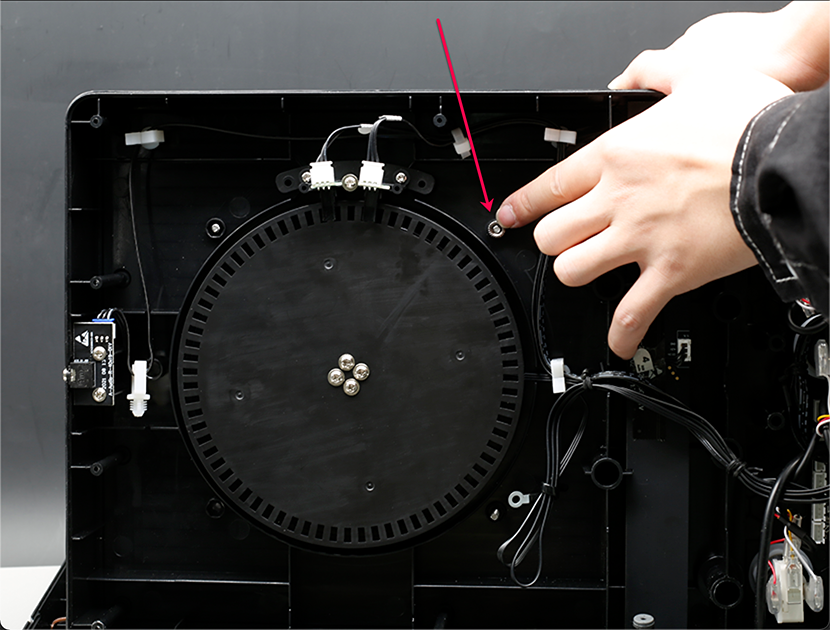

ボルトとナットを締める
ボルトとナットを締める。（まずはナット穴に入れて固定してからネジを締めるようご注意）

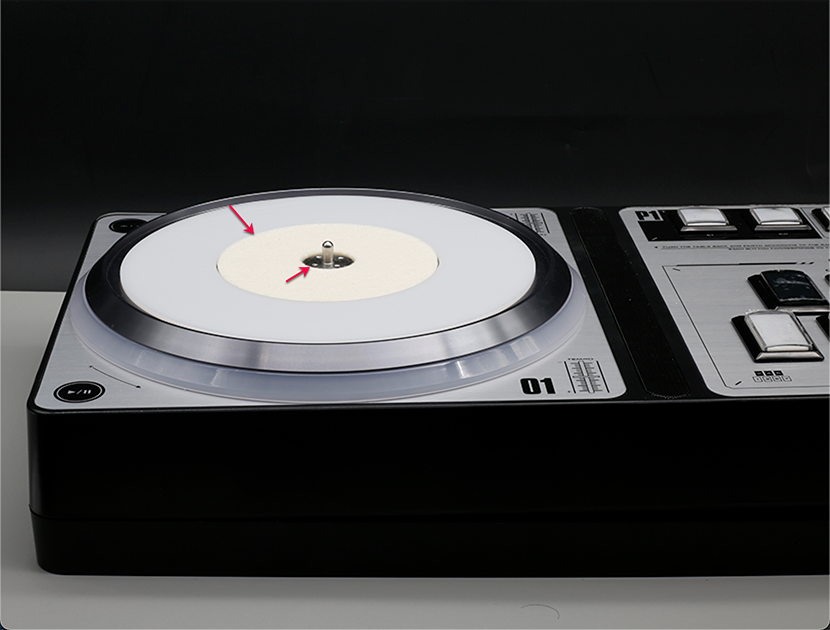

フェルトとワッシャーを元に戻す
フェルトとワッシャーを元に戻す。（重ねないようご注意）
皿を元に戻してネジを締める
皿を元に戻して、ネジを締める。

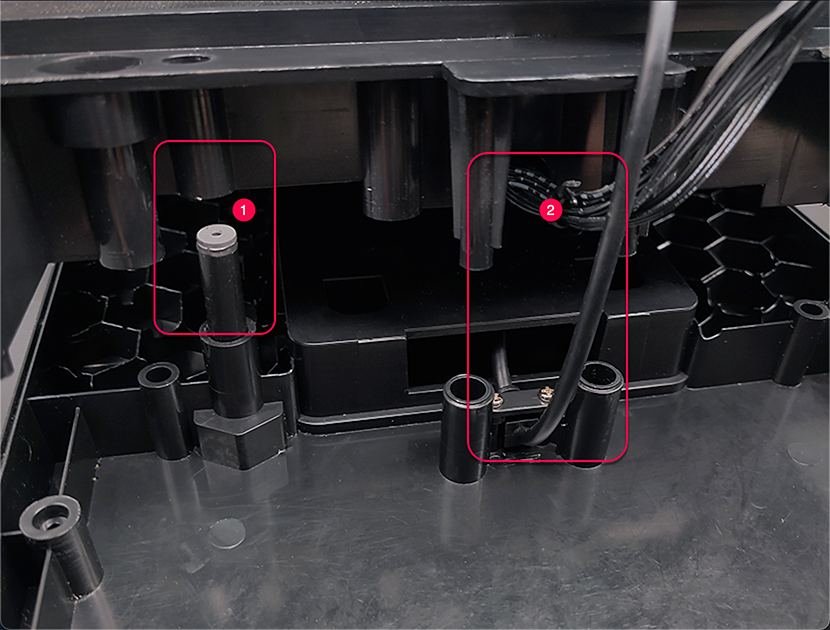

筐体を閉める
まずは鍵盤パネルを取り出して、①の位置を合わせて、②の位置の配線が挟まれないよう、筐体を閉める。

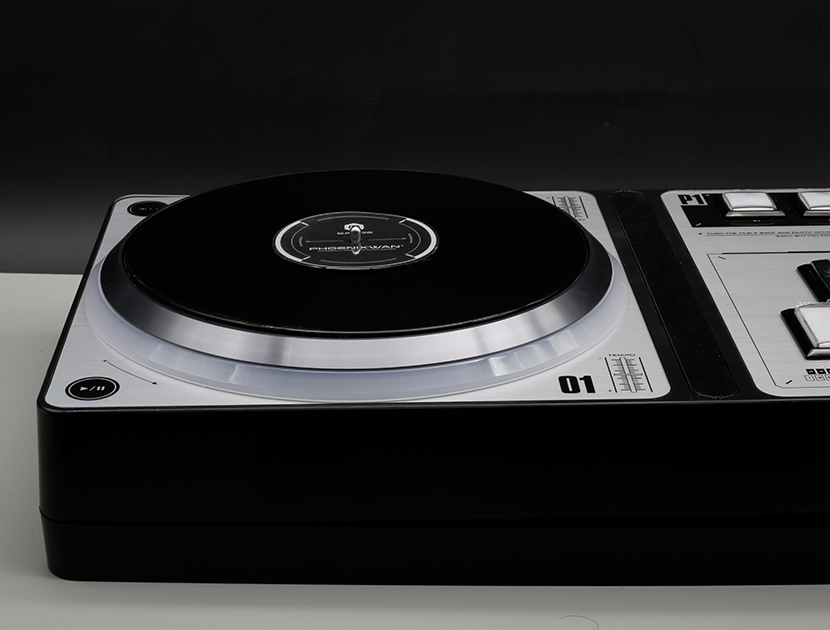

筐体を固定するネジを締めてゴム足を貼る
筐体を固定するネジを締めて、ゴム足を元の四角に貼る。
