PHOENIXWAN 새 패널 교체 20220420

  1. 도구 준비

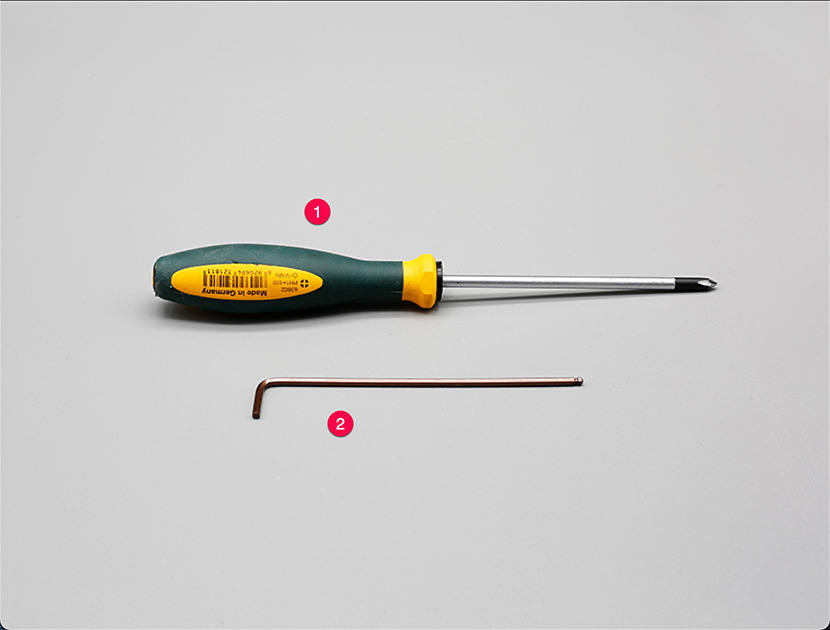

    ①십자 드라이버；②2.5mm 육각 드라이버(렌치).

    Step 01

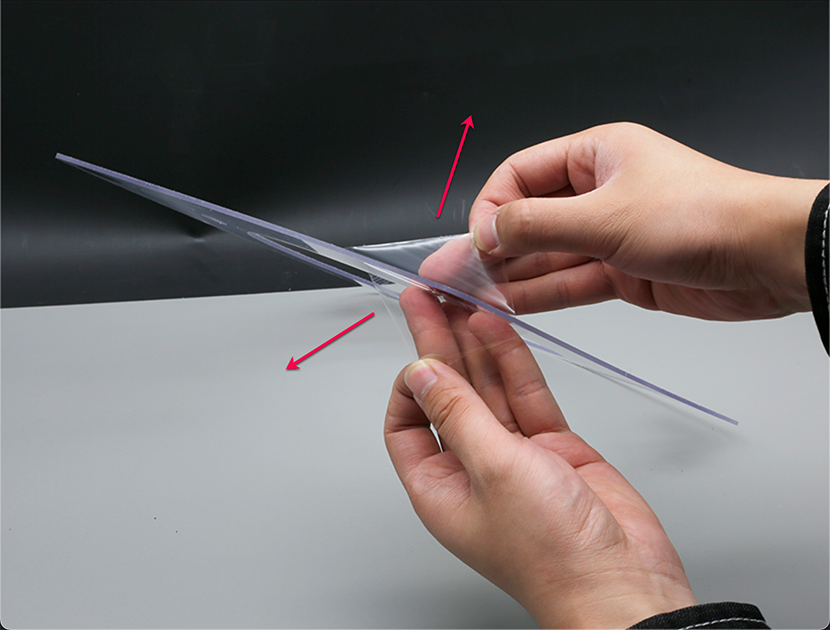

  2. 패널 필름은 양면입니다

    패널 필름은 양면으로 되어 있으니, 양쪽 모두 벗겨내야 합니다.

    Step 02

  3. 버튼 부분 패널 교체

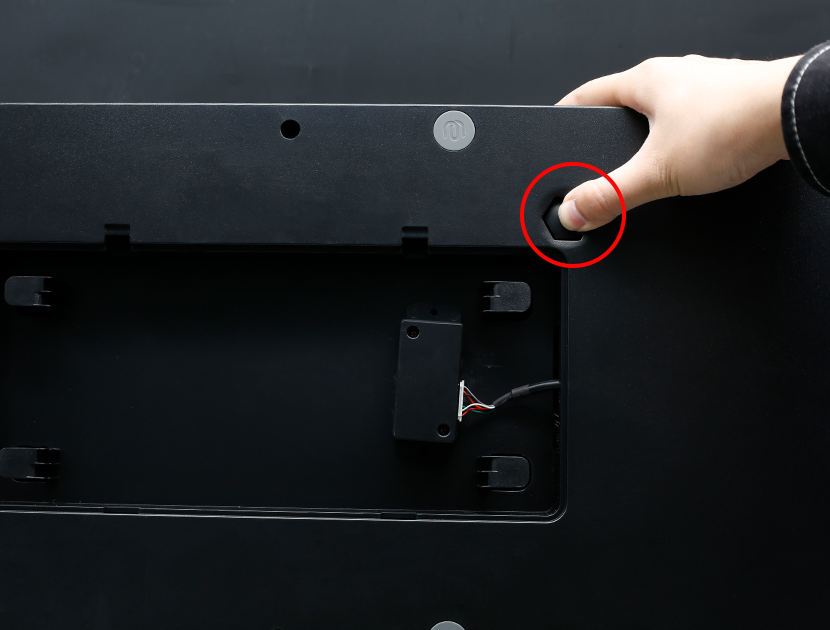

    버튼 부분 패널을 교체합니다. 컨트롤러 뒷면의 육각 이젝터 기둥 위치를 눌러주세요.

    Step 03

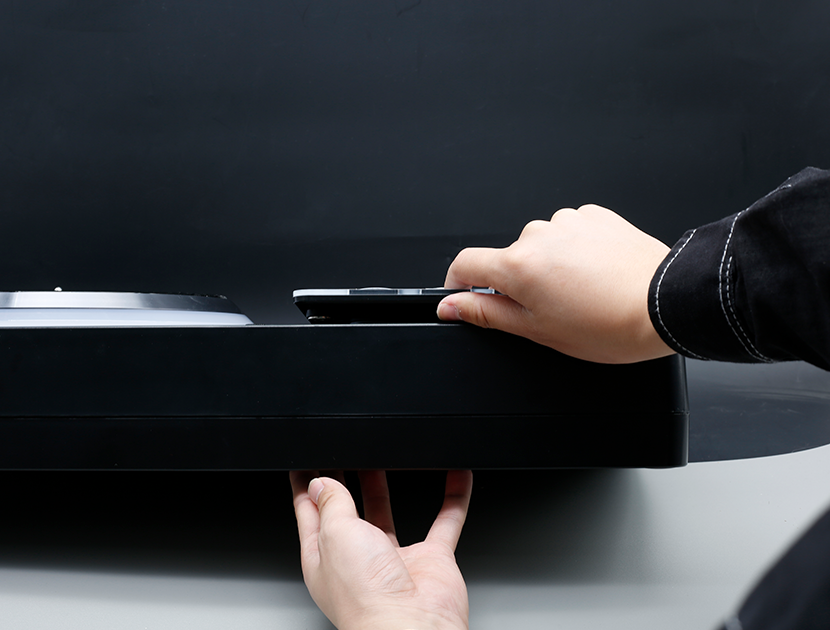

  4. 버튼 패널 꺼내기

    버튼 패널을 꺼냅니다.

    Step 04

  5. 마이크로 스위치와 LED 부분 제거

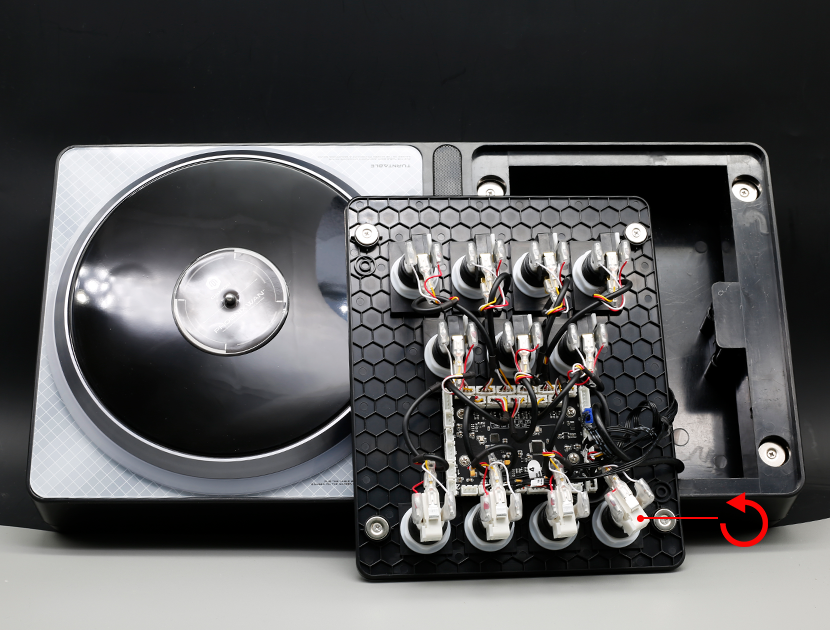

    반시계 방향으로 돌려 마이크로 스위치와 LED 부분을 제거합니다. (산와 버튼의 경우 마이크로 스위치를 꼬집은 상태로 좌우로 흔들며 빼주세요.)

    Step 05

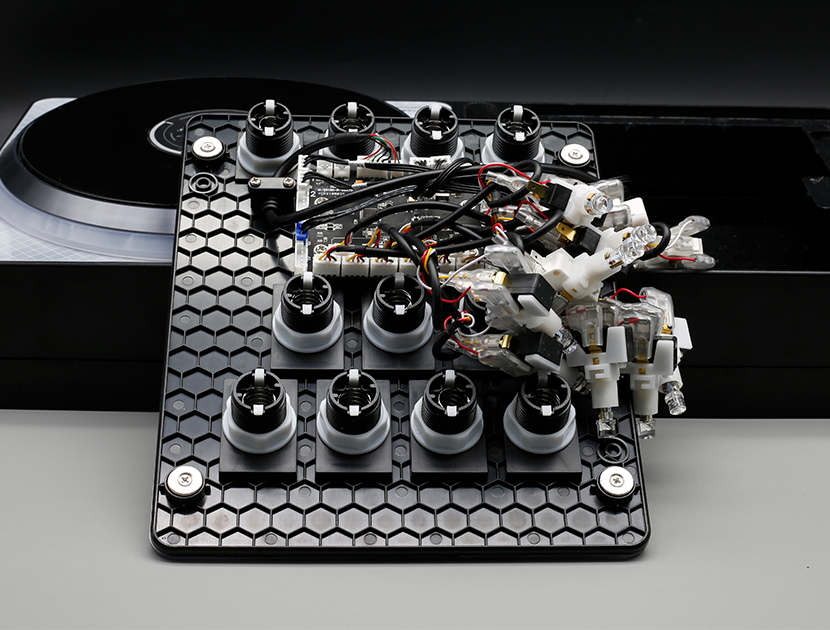

  6. 모든 버튼 마이크로 스위치 제거 후

    모든 버튼 마이크로 스위치를 제거한 후.

    Step 06

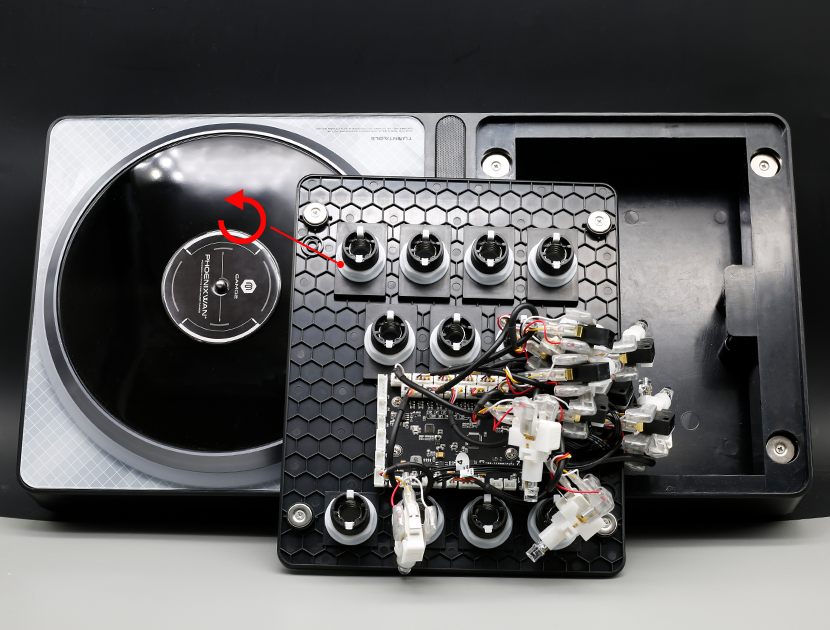

  7. 흰색 너트와 버튼 제거

    흰색 너트를 제거하고 버튼을 꺼냅니다.

    Step 07

  8. 모든 버튼 제거 후

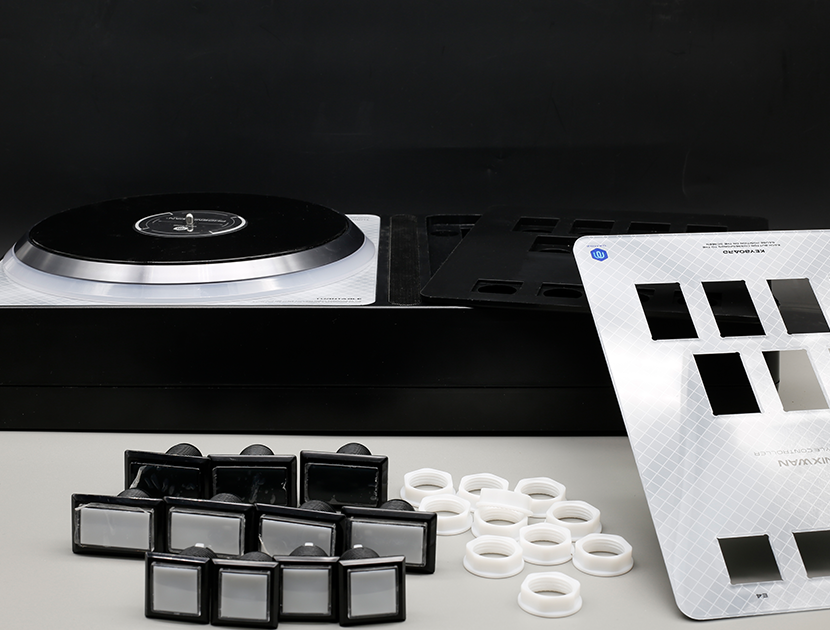

    모든 버튼을 제거한 후.

    Step 08

  9. 새 패널을 순서대로 정렬

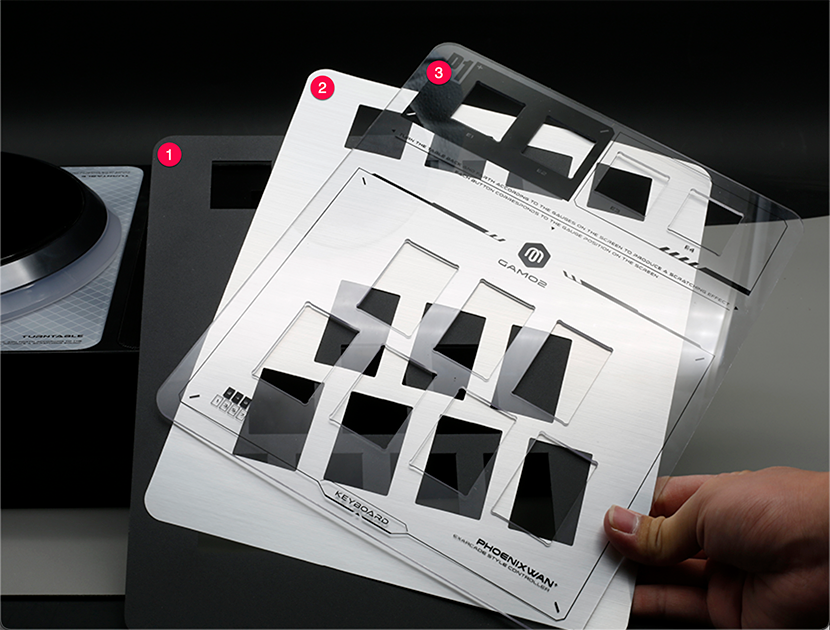

    새 패널을 순서대로 정렬합니다. (검은색 배경을 원하신다면 ③ 은색 판지를 제거하세요.)

    Step 09

  10. 먼저 네 모서리 버튼을 끼워 패널 위치 고정

    먼저 4개의 모서리 버튼을 끼워 패널 위치를 고정합니다.

    Step 10

  11. 흰색 너트로 네 버튼 고정

    흰색 너트로 네 버튼을 고정한 후 나머지 버튼을 모두 제자리에 설치합니다.

    Step 11

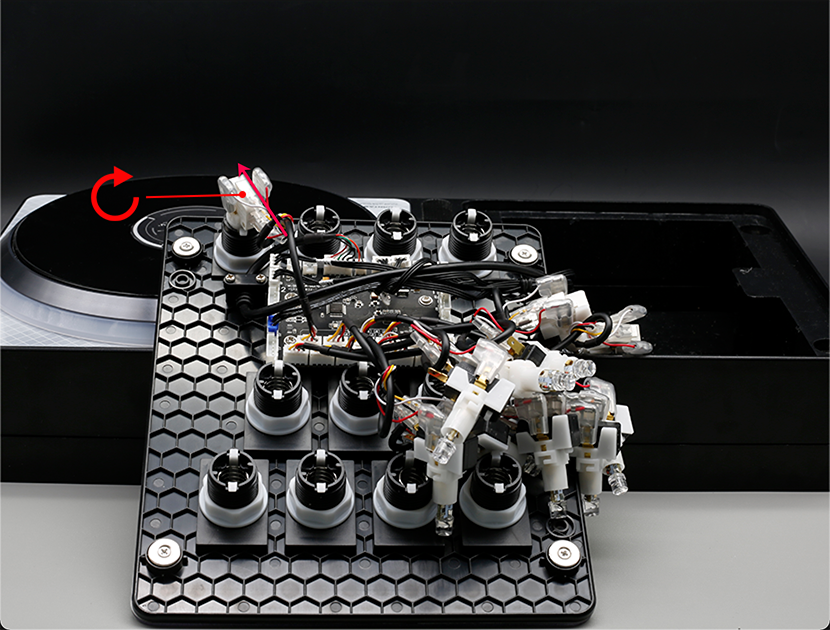

  12. 마이크로 스위치를 원래 위치에 끼우기

    마이크로 스위치를 원래 위치에 끼웁니다. (일반 버튼은 빨간 선 방향으로 끼운 후 시계 방향으로 돌리고, 산와 버튼은 좌우로 흔들며 아래로 눌러 넣습니다.)

    Step 12

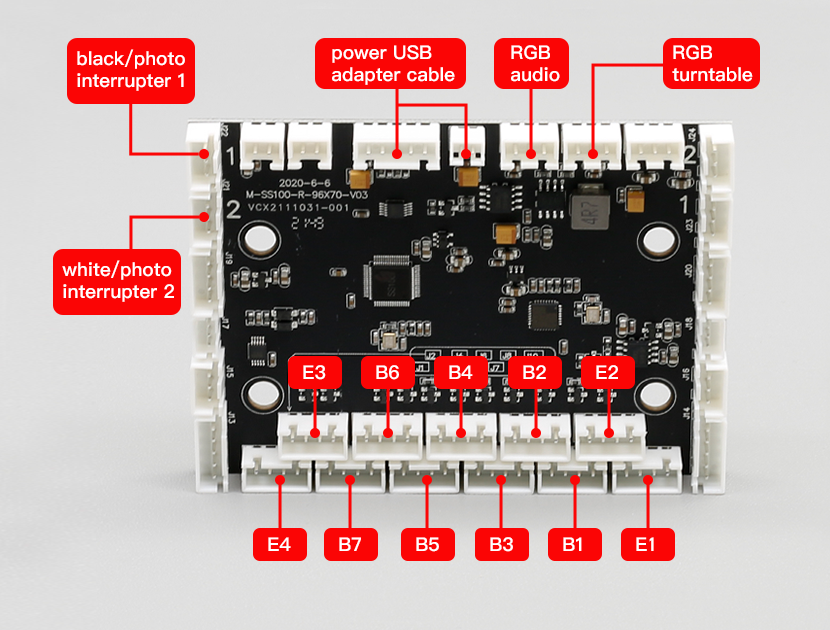

    PCB에서 버튼의 해당 위치 — 새 PCB:

    New PCB

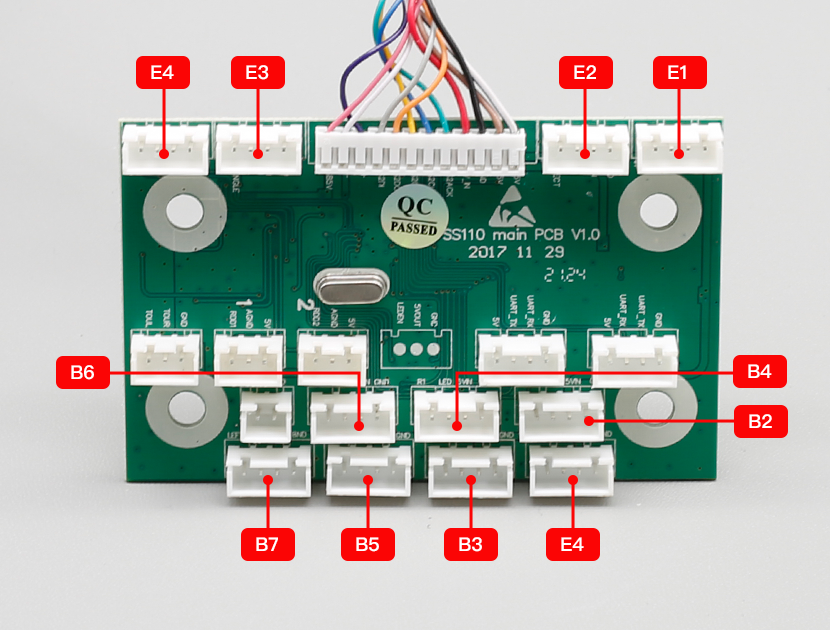

    구형 PCB:

    Old PCB

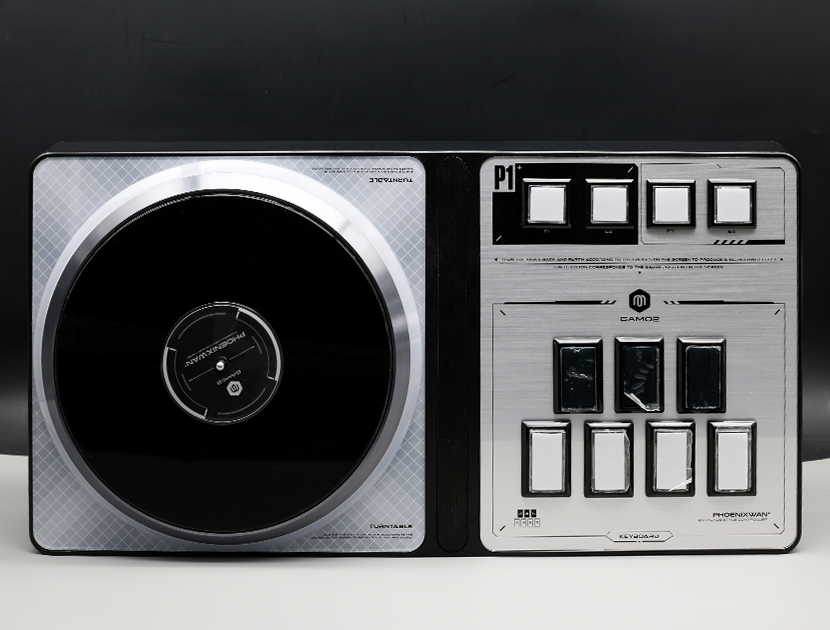

  13. 버튼 패널을 컨트롤러에 다시 장착

    버튼 패널을 컨트롤러에 다시 장착합니다.

    Step 13

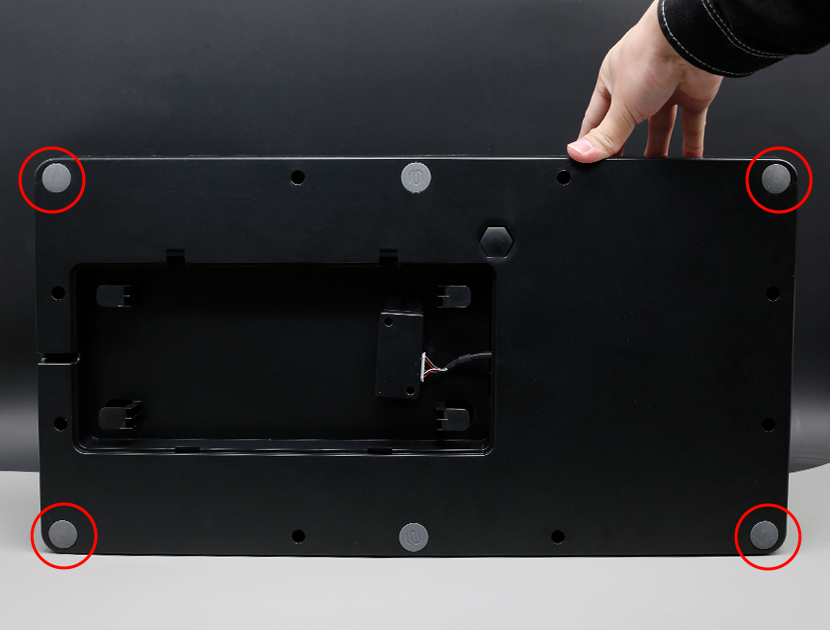

  14. 턴테이블 패널 교체 — 네 모서리 패드 제거

    턴테이블 패널을 교체합니다. 네 모서리의 패드를 들어냅니다.

    Step 14

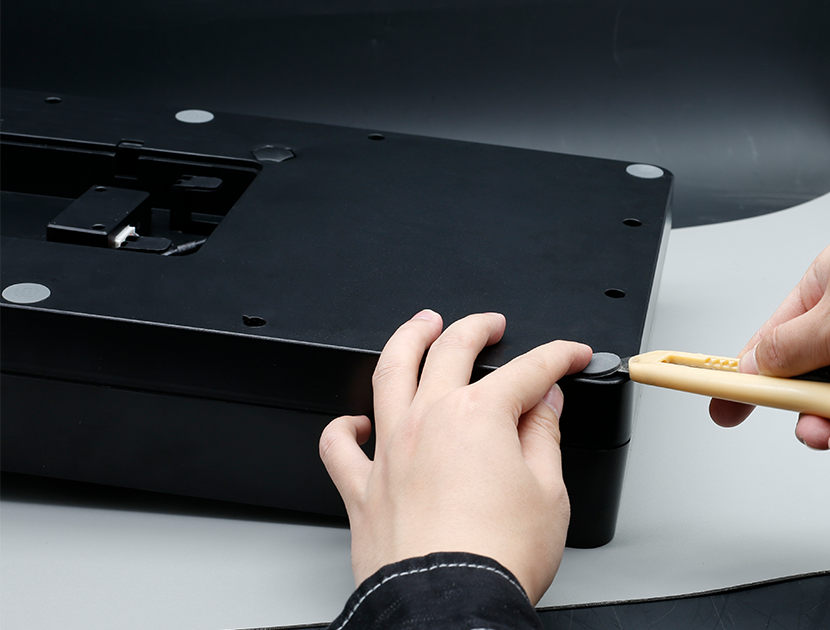

  15. 네 모서리 패드 제거

    네 모서리 패드를 들어냅니다.

    Step 15

  16. 하우징 고정 나사 제거

    하우징을 고정하는 나사를 제거합니다.

    Step 16

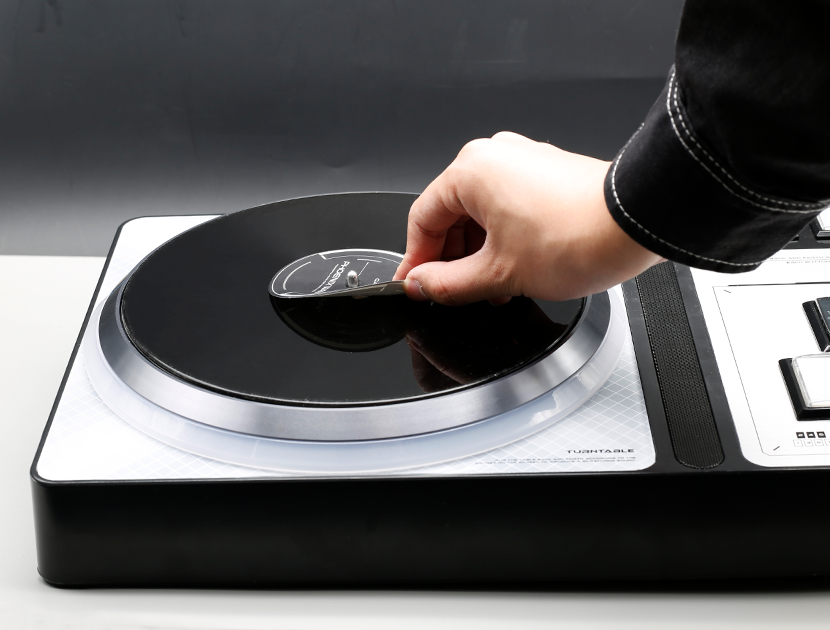

  17. 턴테이블 스티커 제거

    턴테이블 스티커를 제거합니다.

    Step 17

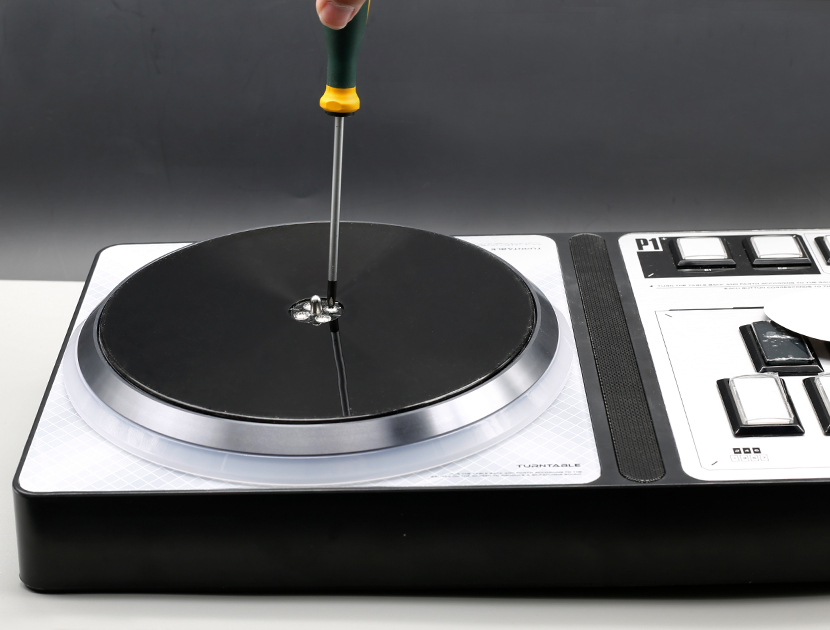

  18. 턴테이블 고정 나사 제거

    턴테이블을 고정하는 나사를 제거합니다.

    Step 18

  19. 턴테이블 꺼내기

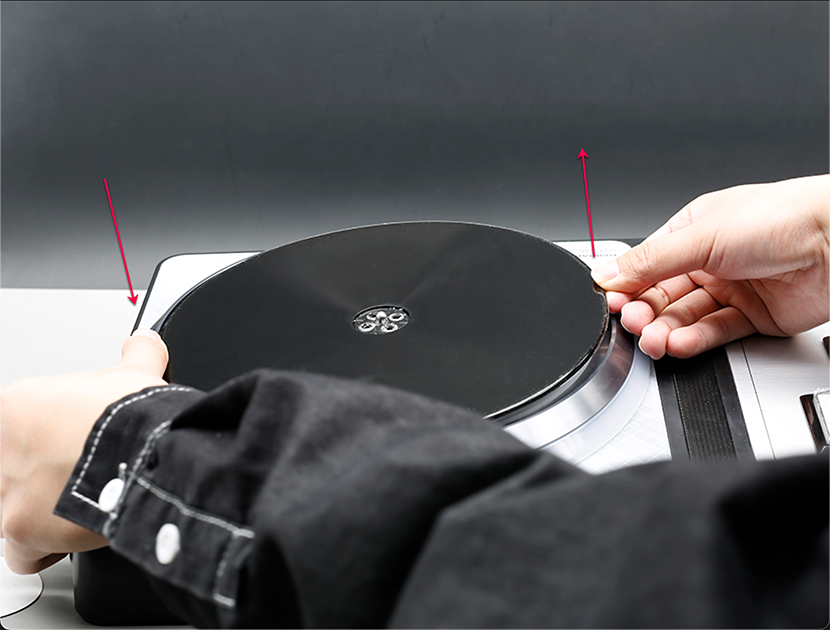

    한 손으로 턴테이블 한쪽을 눌러 반대편을 들어올리고, 다른 손으로 들린 부분에서 턴테이블을 꺼냅니다.

    Step 19

  20. 펠트와 와셔 꺼내기

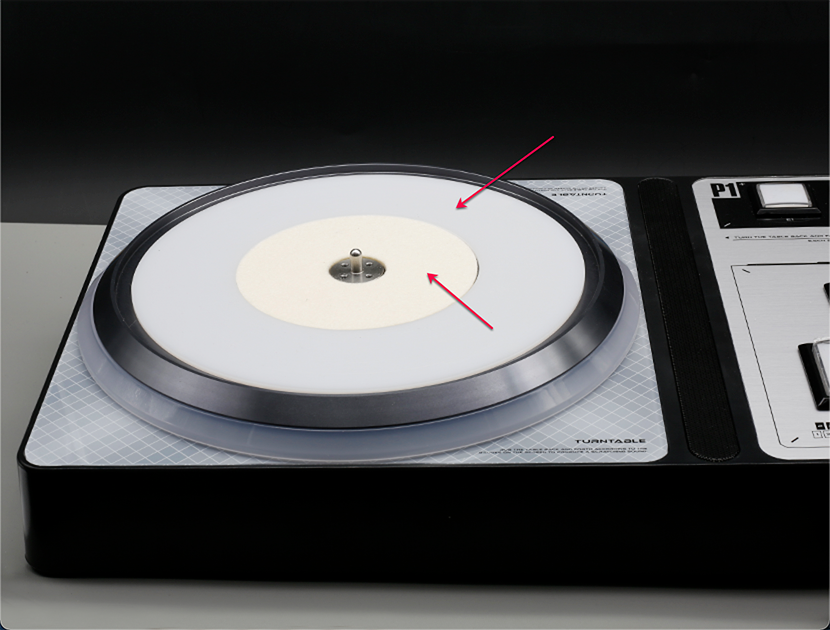

    펠트와 와셔를 꺼냅니다.

    Step 20

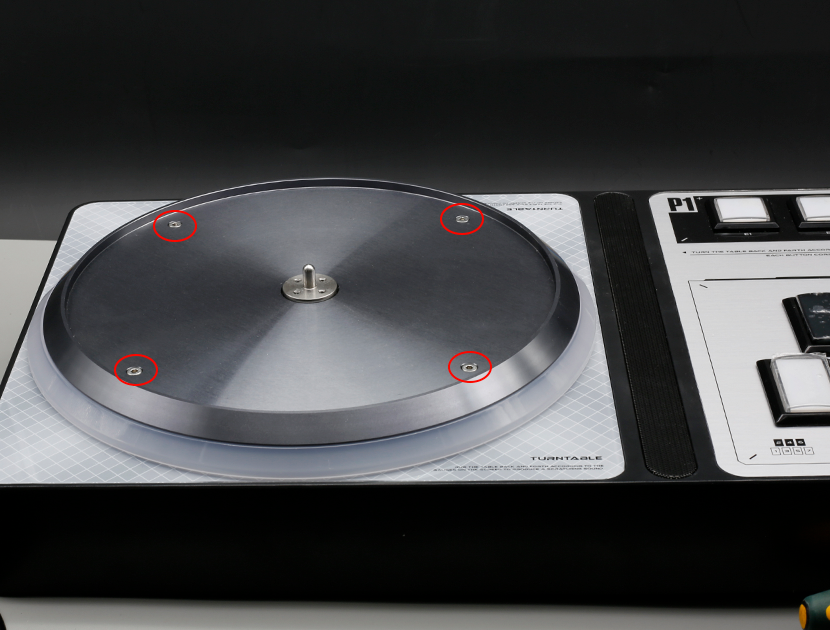

  21. 알루미늄 플레이트 고정 나사 제거

    2.5mm 육각 렌치로 알루미늄 플레이트를 고정하는 나사를 제거합니다. 내부에 너트가 있으므로 분리 시 너트를 잡아 분실을 방지하세요.

    Step 21

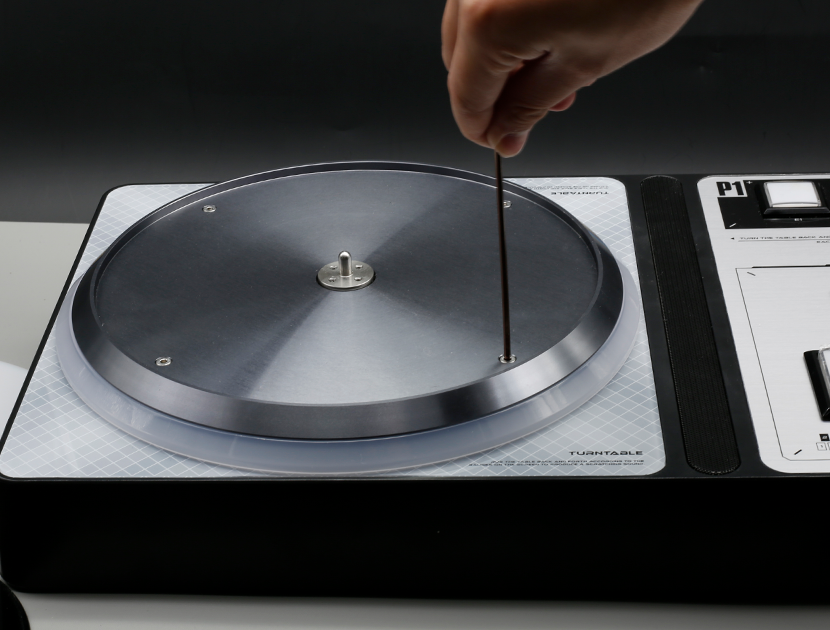

  22. 육각 렌치 사용

    육각 렌치를 사용합니다.

    Step 22

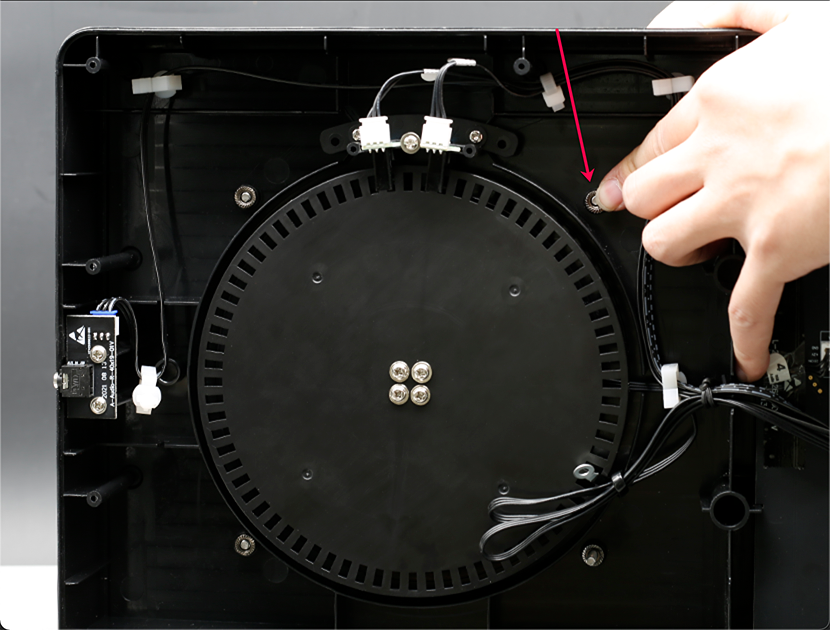

  23. 고정 너트 잡기

    고정 너트를 잡습니다.

    Step 23

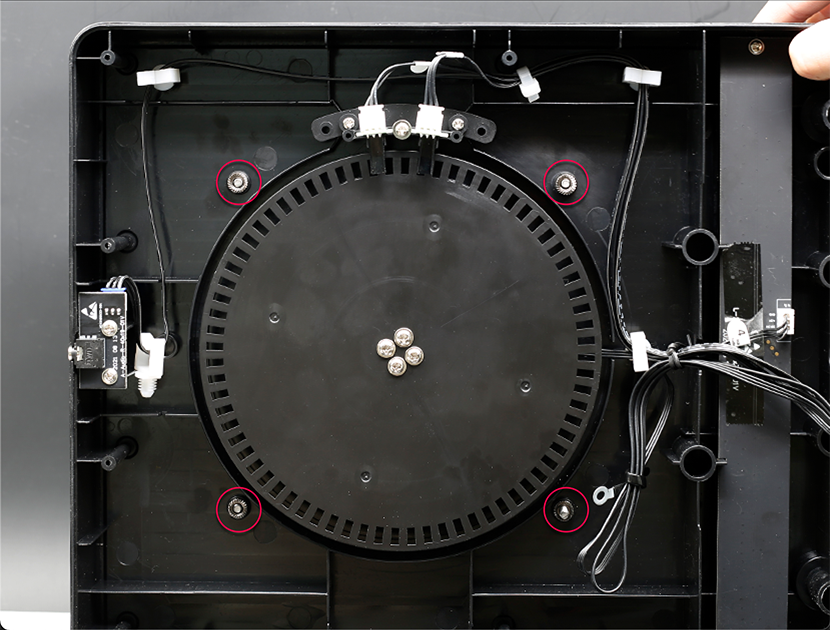

  24. 턴테이블 부분 전체 꺼내기

    볼트와 너트를 제거하면 턴테이블 부분을 통째로 꺼낼 수 있습니다.

    Step 24

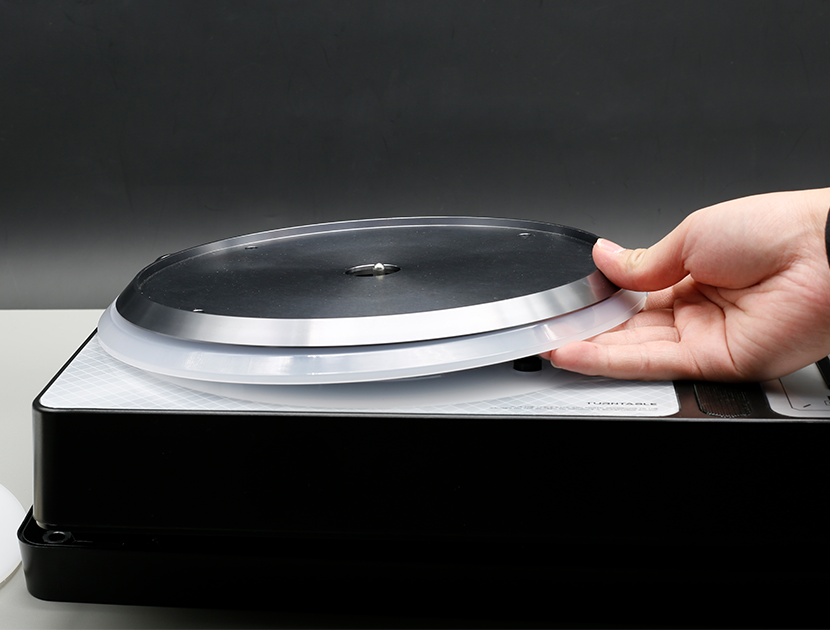

  25. 턴테이블 부분 꺼내기

    턴테이블 부분을 꺼냅니다.

    Step 25

  26. 패널 꺼내기

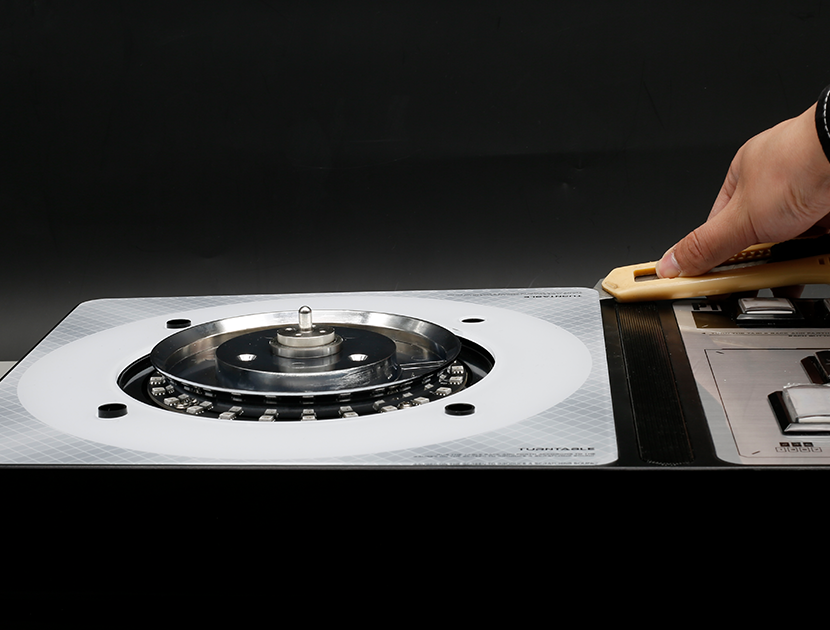

    패널을 꺼냅니다.

    Step 26

  27. 새 패널을 순서대로 정렬

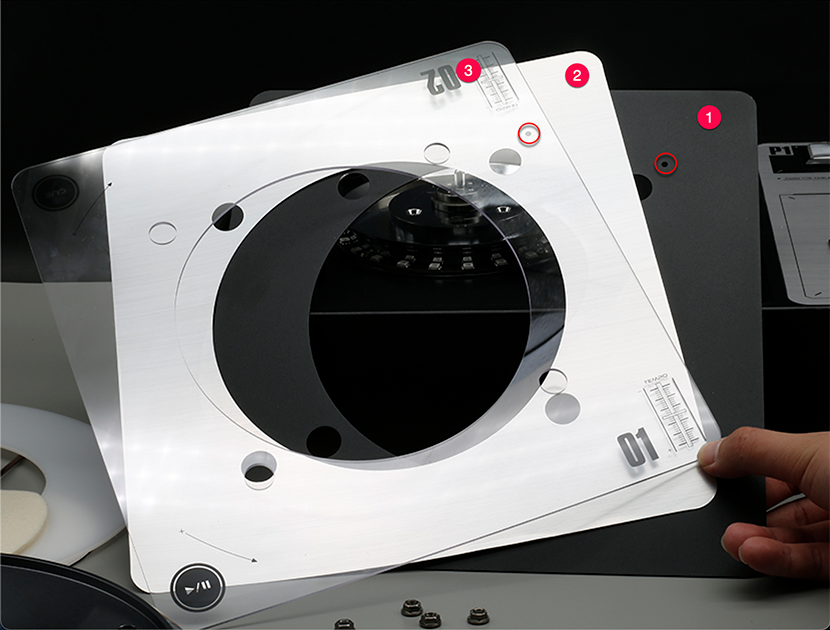

    새 패널을 순서대로 정렬합니다. (검은색 배경을 원하신다면 ② 은색 판지를 제거하고, 검은 구멍이 오른쪽 위에 오도록 주의하세요.)

    Step 27

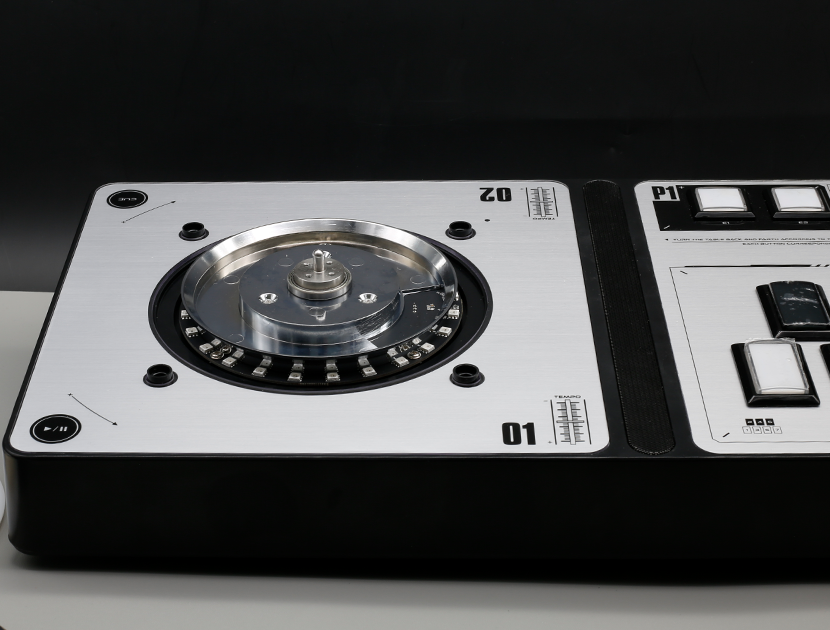

  28. 정렬 완료

    정렬 완료.

    Step 28

  29. 라이트 가이드 링과 알루미늄 플레이트 제자리에 돌려놓기

    라이트 가이드 링과 알루미늄 플레이트를 제자리에 돌려놓습니다.

    Step 29

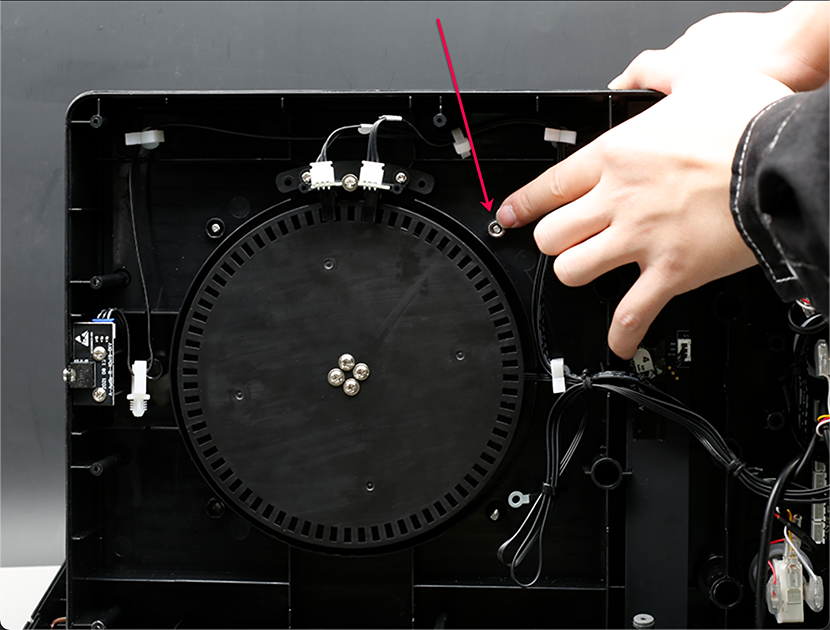

  30. 알루미늄 플레이트 고정 볼트와 너트 조이기

    알루미늄 플레이트를 고정하는 볼트와 너트를 조입니다. (너트를 고정 위치에 먼저 끼운 후, 너트를 잡고 나사를 조입니다.)

    Step 30

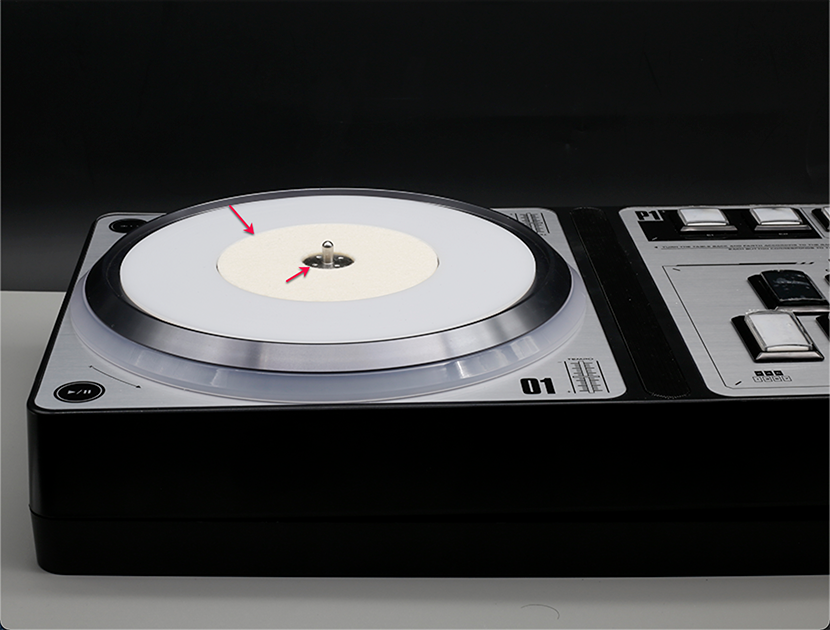

  31. 펠트와 와셔 원위치

    펠트와 와셔를 원위치에 돌려놓습니다. 겹치지 않도록 주의하세요.

    Step 31

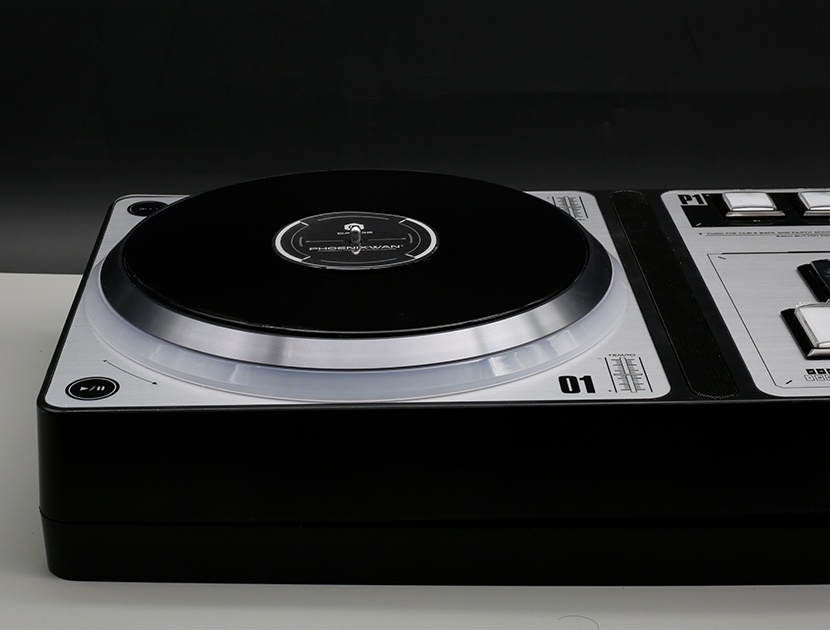

  32. 턴테이블 원위치 후 나사 조이기

    턴테이블을 원위치에 돌려놓고 나사를 조입니다.

    Step 32

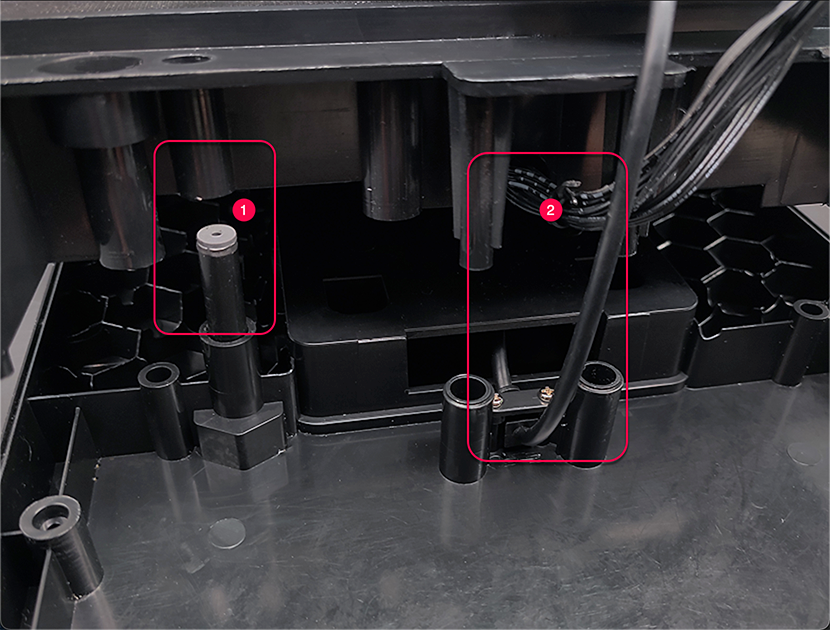

  33. 상하 케이스 결합

    먼저 버튼 패널을 제거하고, ① 위치를 맞추고 ② 위치의 선이 끼이지 않는지 확인한 후 상하 케이스를 결합합니다.

    Step 33

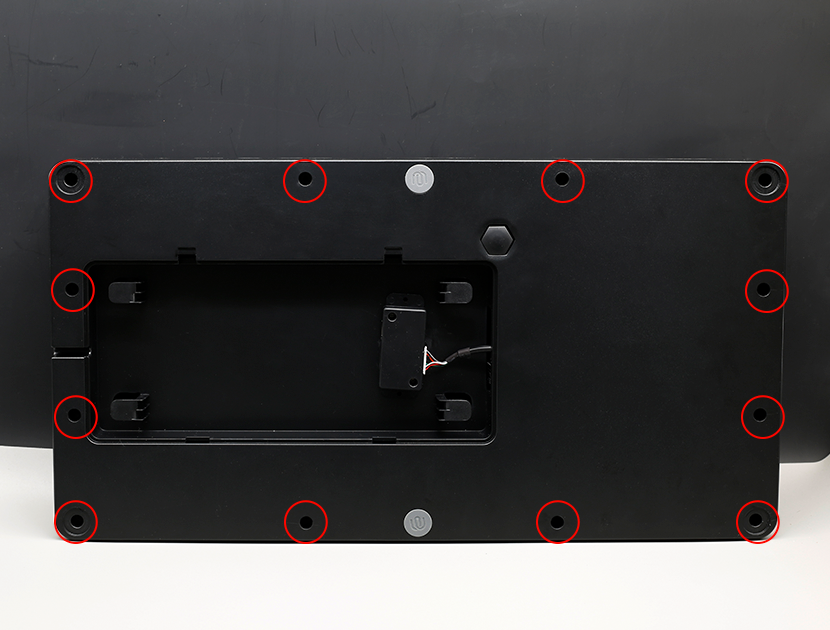

  34. 뒷면 고정 나사 및 패드 부착

    뒷면의 고정 나사를 다시 끼우고 네 모서리에 패드를 붙입니다.
