인코더 교체 방법

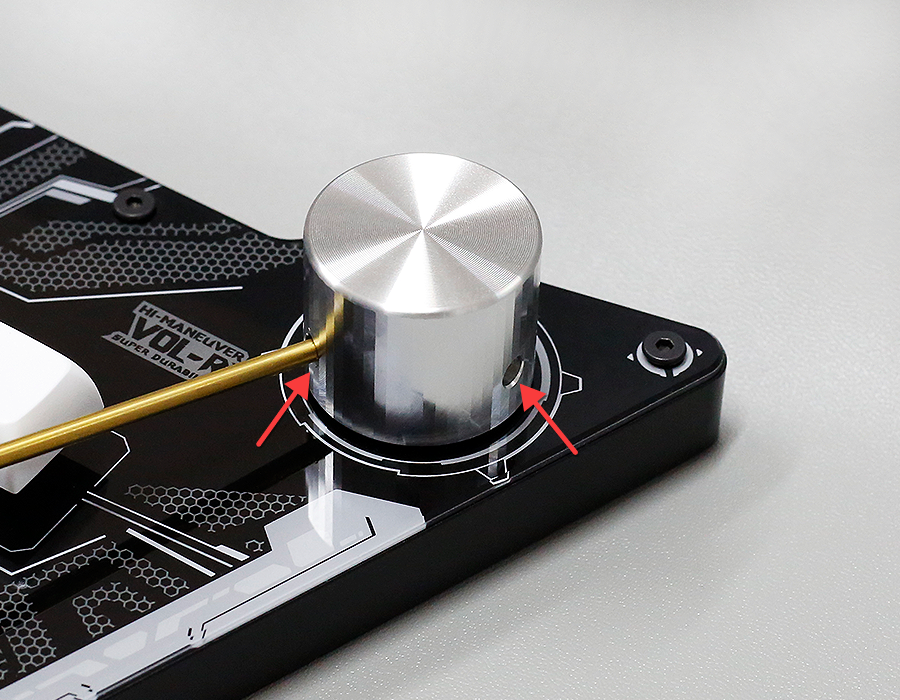

노브 분리
2.0mm 육각 렌치(또는 드라이버)를 사용하여 노브를 분리합니다. 각 노브에는 풀어야 할 나사가 두 개 있습니다.

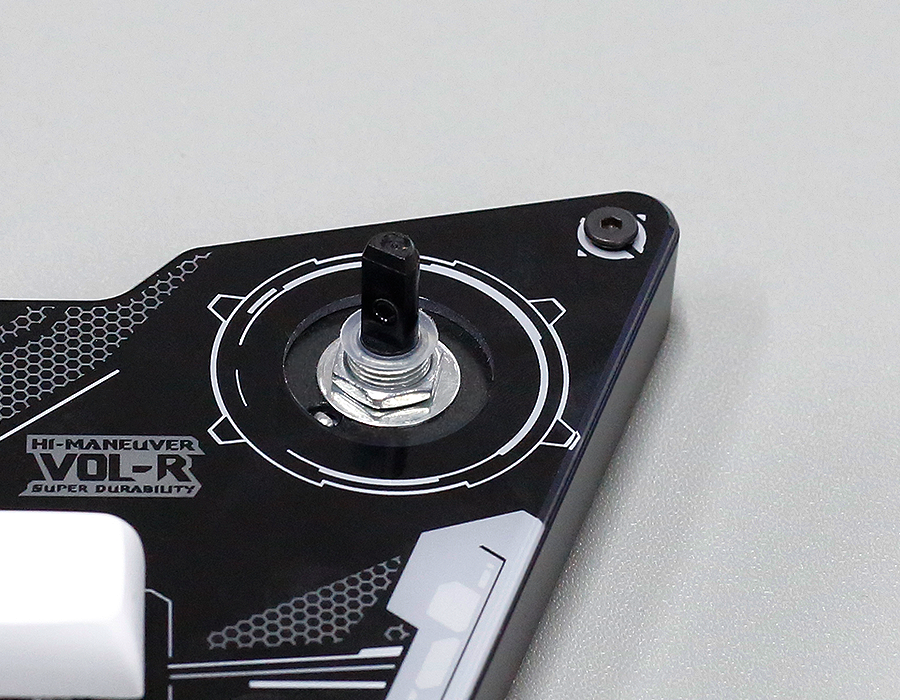

투명 와셔 제거
인코더에 투명 와셔 1개가 있으니 주의하여 꺼내십시오.

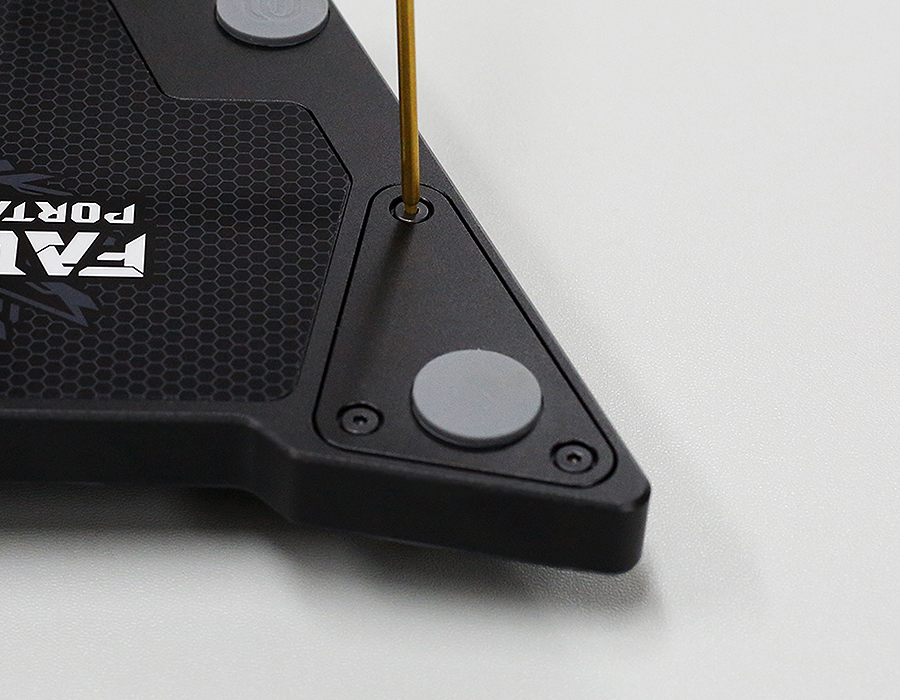

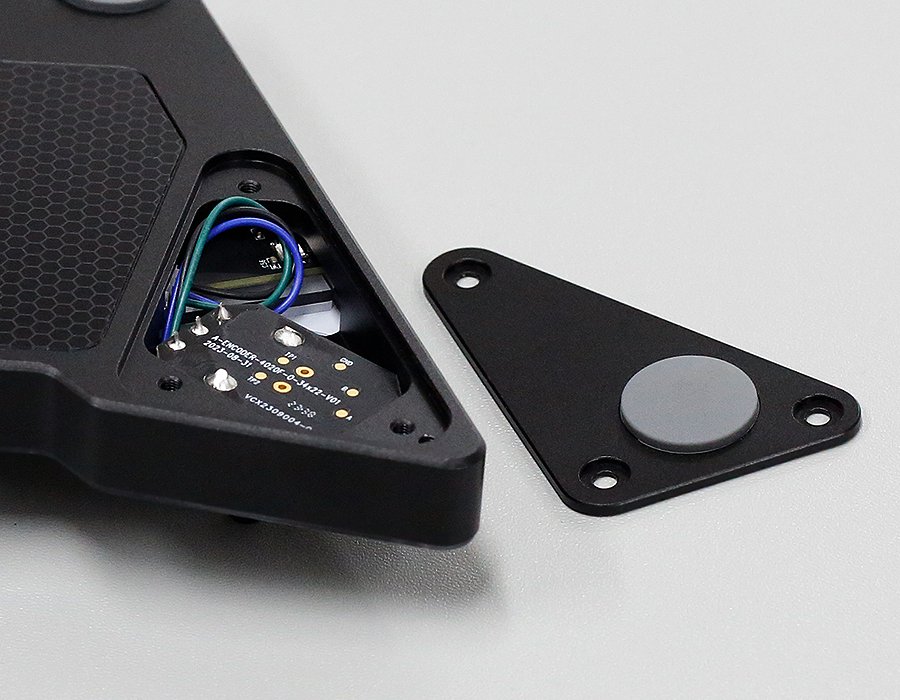

후면 나사 3개 제거
후면 덮개를 고정하는 나사 3개를 제거하고 덮개를 분리합니다.

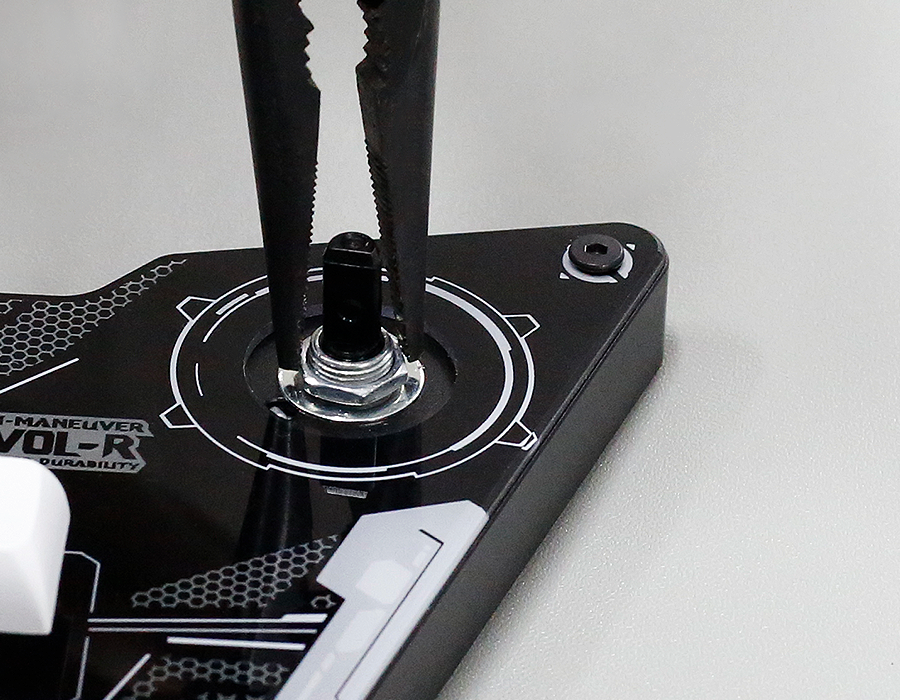

너트 풀기 및 금속 와셔 제거
플라이어로 너트를 풀고 금속 와셔를 제거합니다.

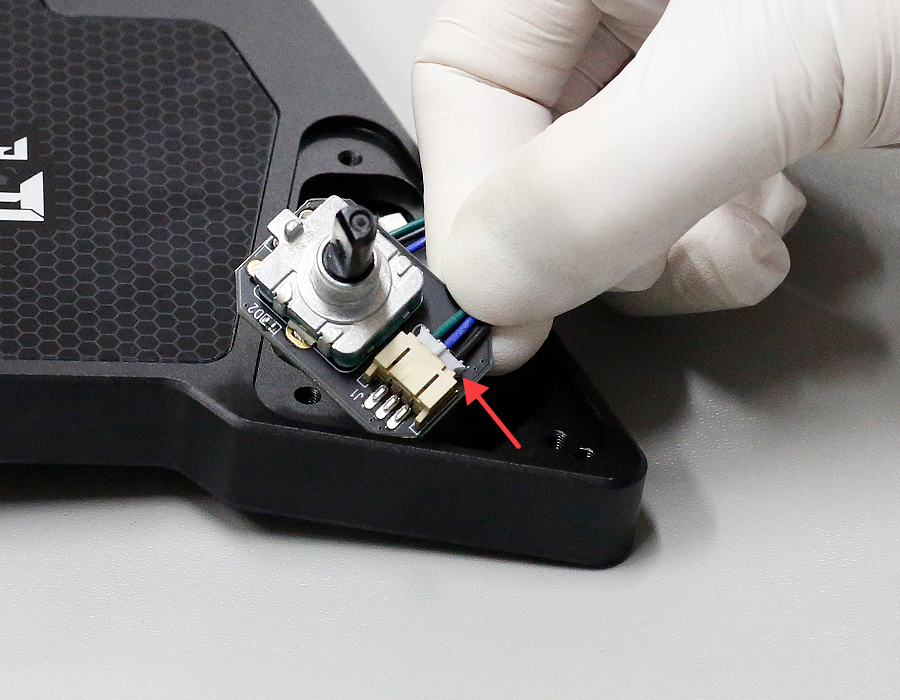

인코더 교체
3PIN 케이블을 분리하고 새 인코더에 연결합니다.

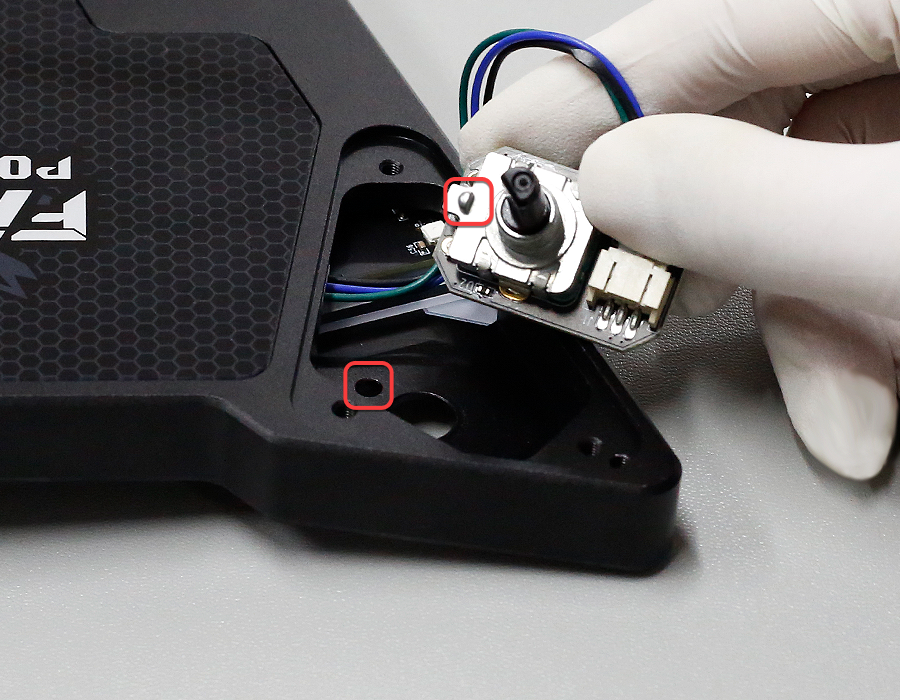

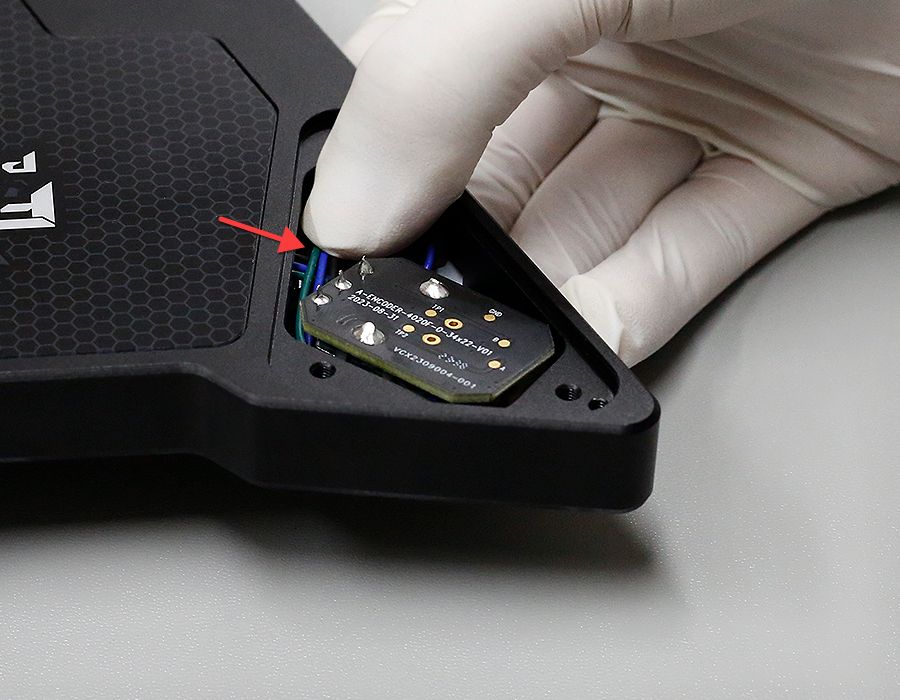

인코더 재조립
인코더를 다시 장착할 때 배선을 회로 기판 아래에 위치시키고, 인코더의 제한 포인트를 컨트롤러의 개구부에 맞추십시오.
금속 와셔 및 너트 재조립
금속 와셔와 너트로 인코더를 고정하고, 투명 와셔를 너트 위에 올려놓습니다.

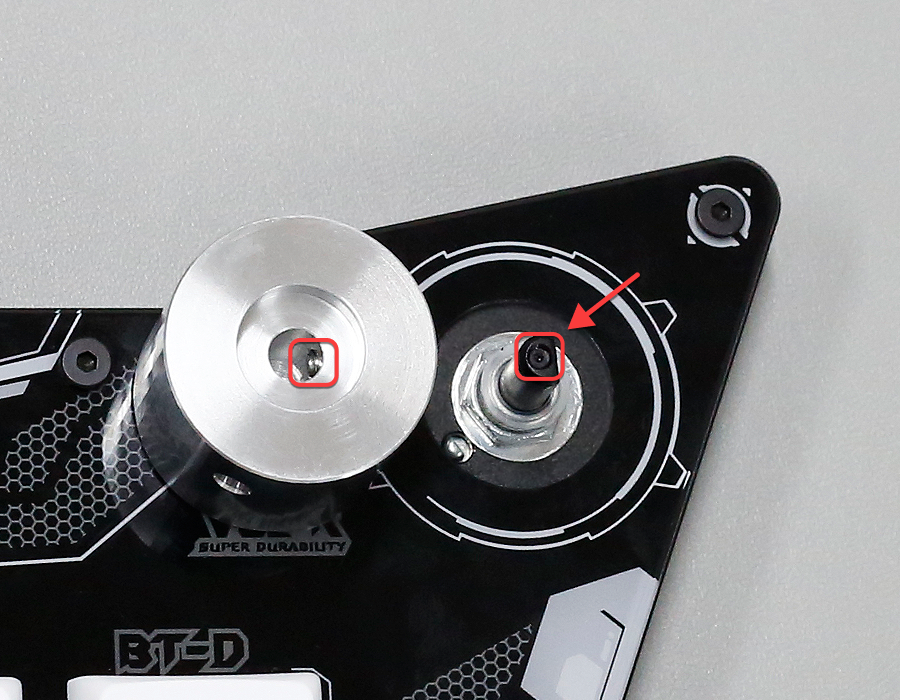

노브 나사 정렬
노브 내부의 긴 나사를 인코더 축의 평면(D형) 위치에 맞춥니다.
중요
노브 나사를 조일 때 저항이 느껴지면 1/4회전만 더 조이십시오. 과도하게 조이면 인코더의 플라스틱 축이 손상됩니다.
