GITALLER 更换轴体电路板教程
难度：2/5 | 预计时间：约 15-20 分钟
轴体电路板类型
| 轴体电路板 | 适用玩家 |
|---|---|
| 金轴 轴体电路板 | 适合 3 指玩家 |
| 茶轴 轴体电路板 | 适合 4 指玩家 |
更换教程
准备工具

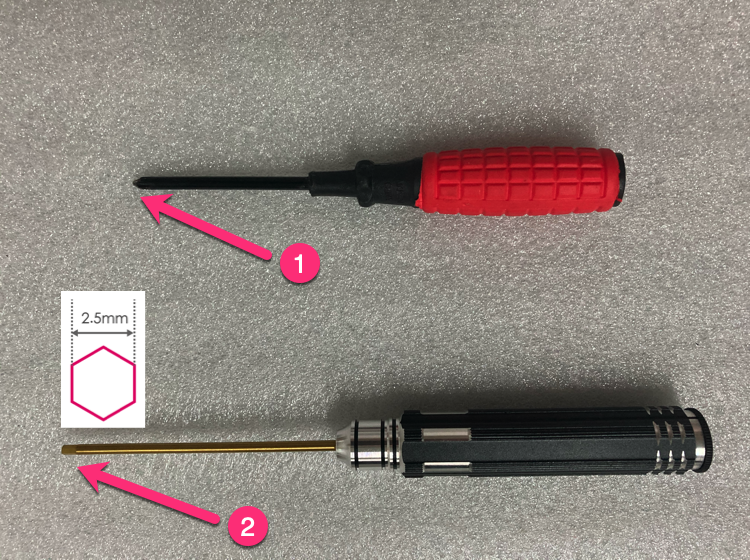

准备十字螺丝刀（最好带磁性）+ 2.5mm 内六角螺丝刀。
松开背带螺丝

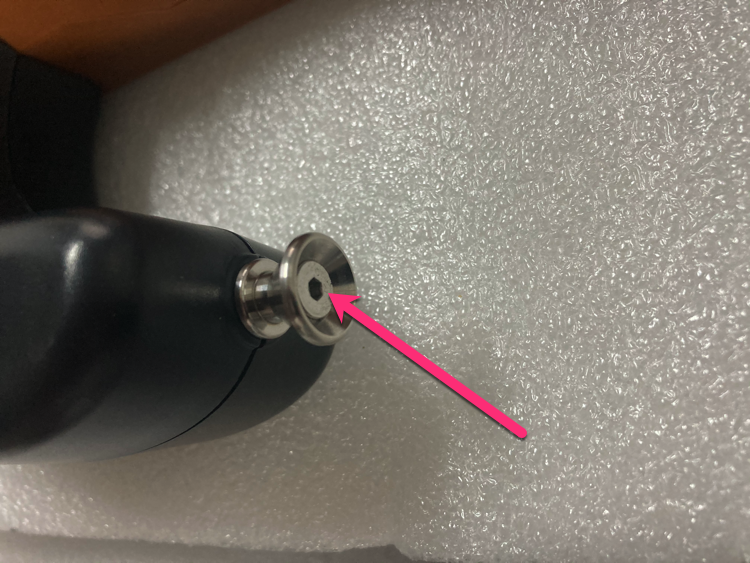

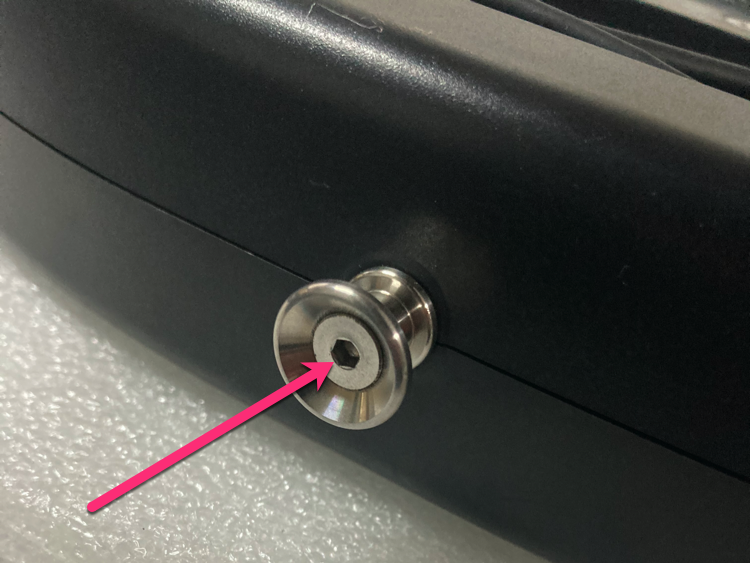

使用 2.5mm 内六角螺丝刀松开背带位置的 2 颗螺丝（只需松开，不要拆下）。

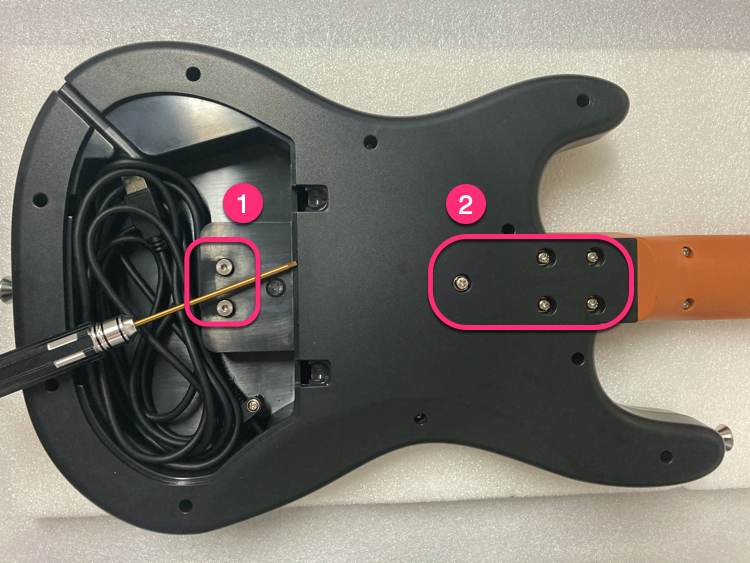

按顺序拧下螺丝
按照图示顺序拧下螺丝。
拧下 10 颗螺丝
拧下 10 颗螺丝。

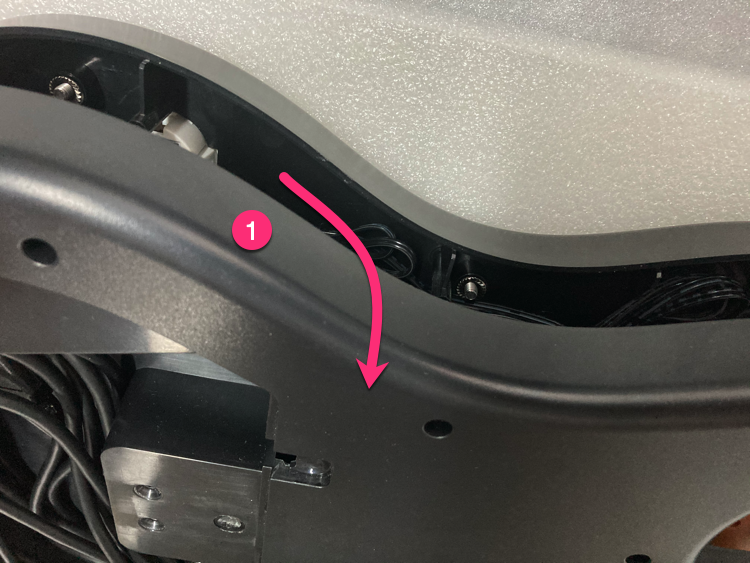

打开底盖

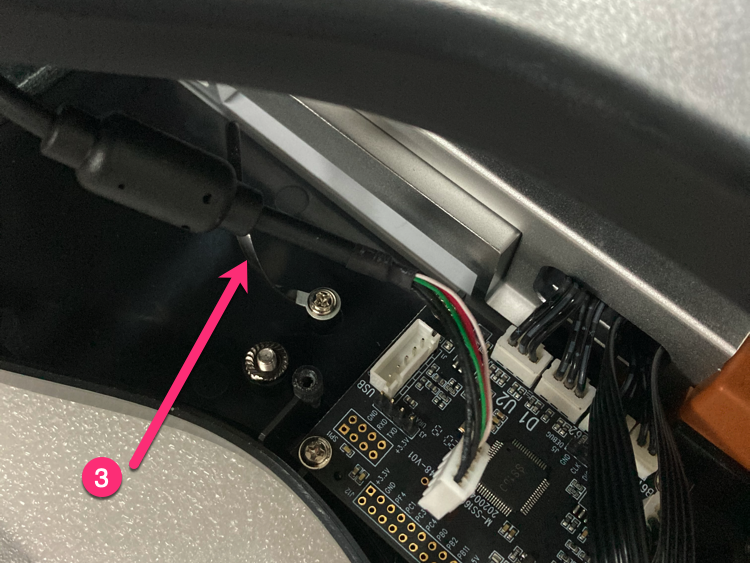

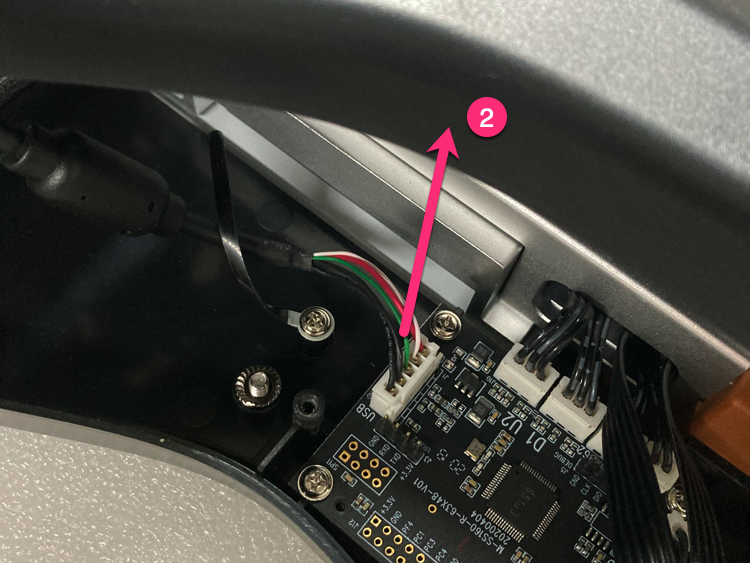

从上部打开底盖，拔掉 5PIN USB 线，松开 USB 线卡扣。

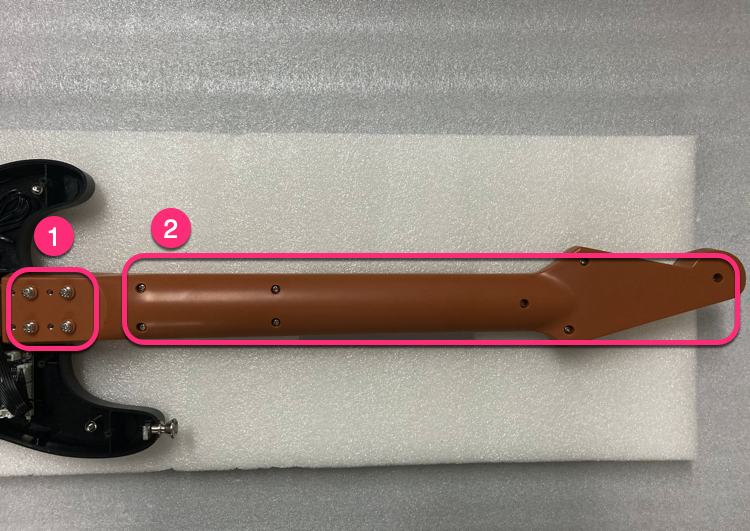

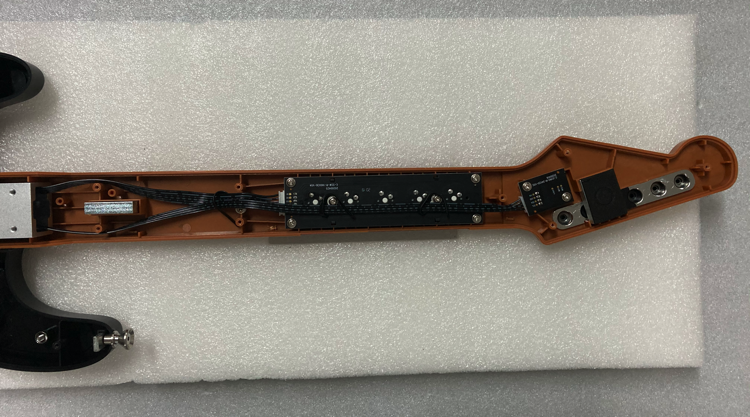

按顺序拆下螺丝
按照图示顺序拆下螺丝。

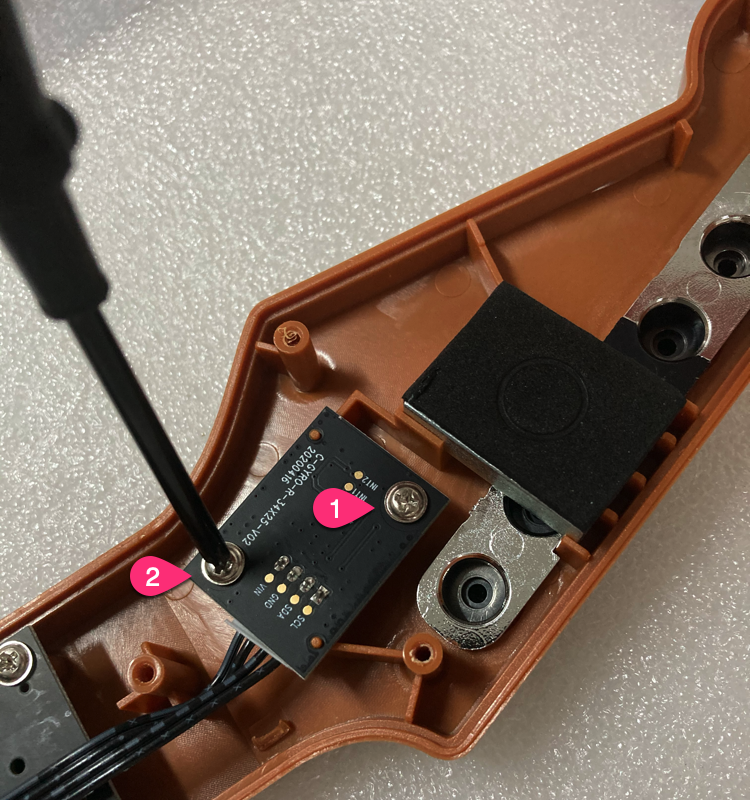

拧下陀螺仪 PCB 螺丝
拧下陀螺仪 PCB 的 2 颗螺丝。

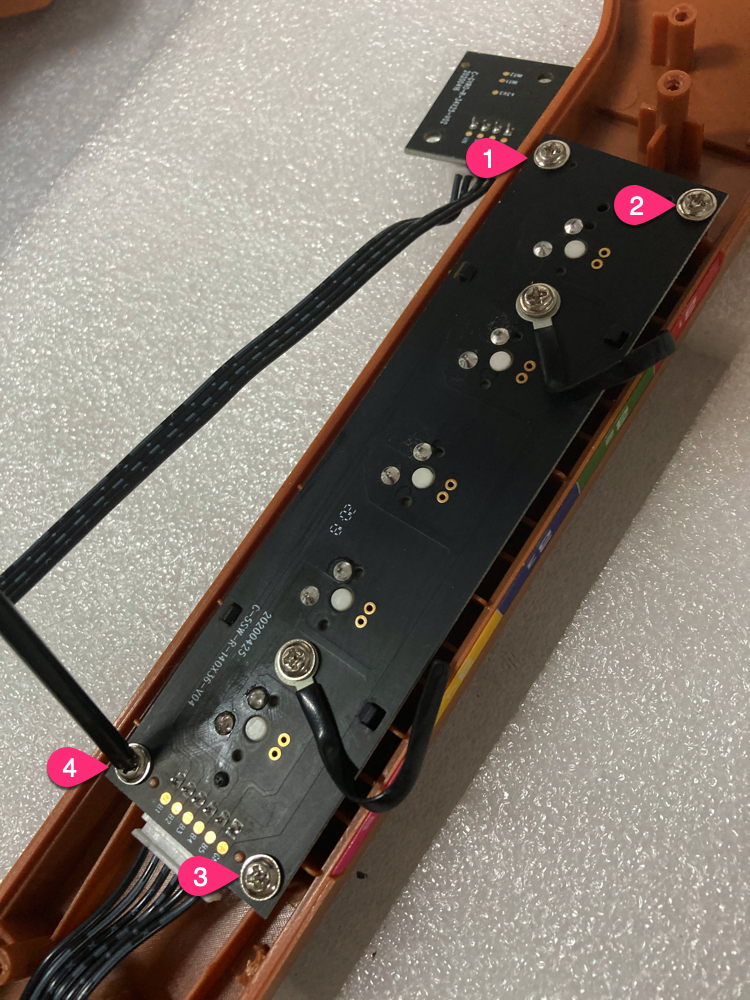

拧下轴体 PCB 螺丝
拧下轴体 PCB 的 4 颗螺丝。

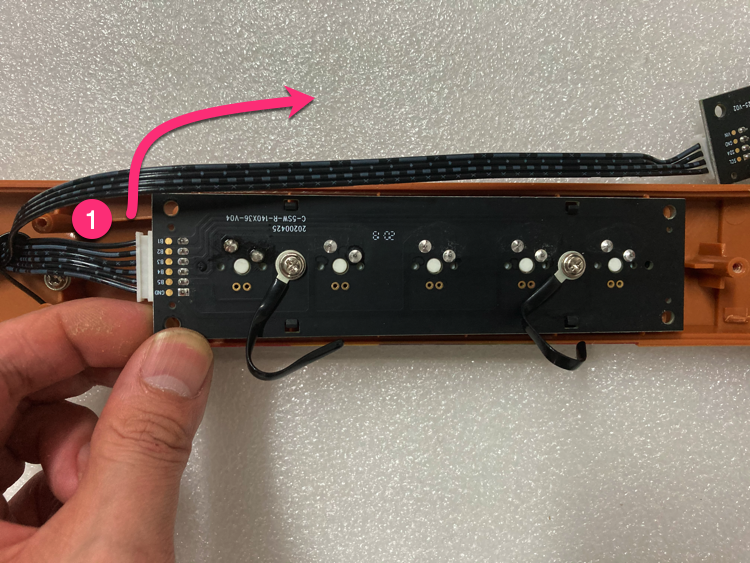

取出轴体 PCB

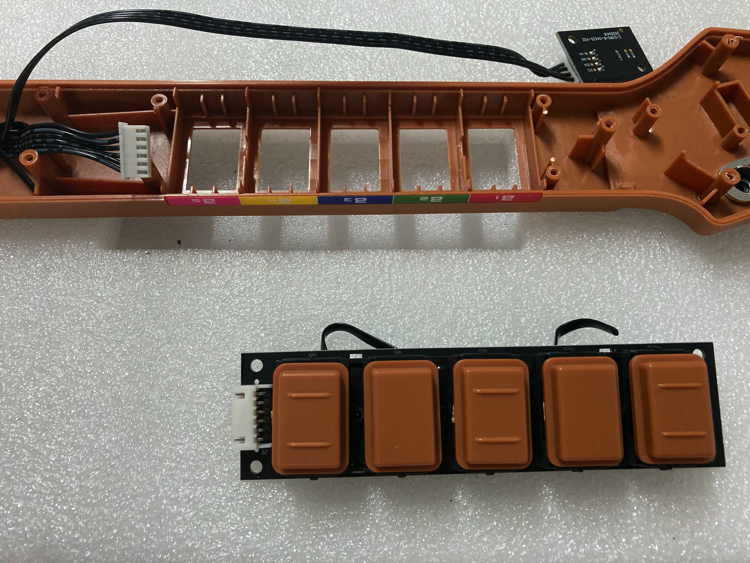

取出轴体 PCB，拆下 6PIN 线（向上推）。

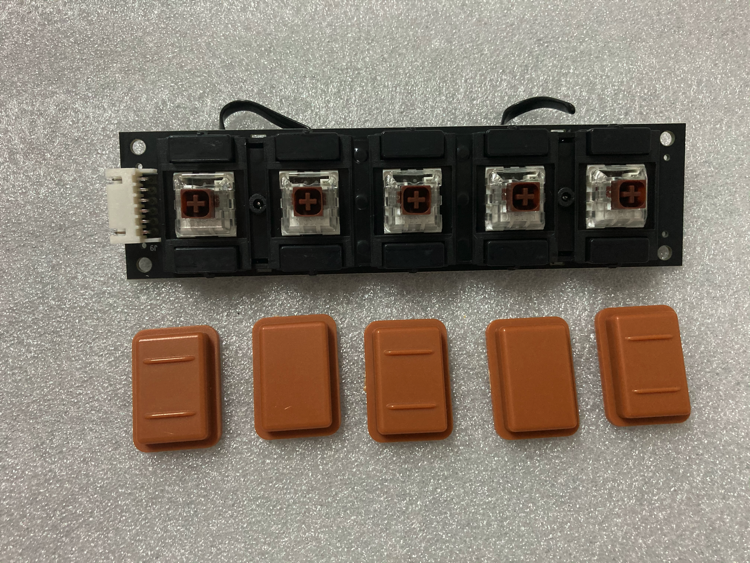

拆下键帽
拆下所有键帽。

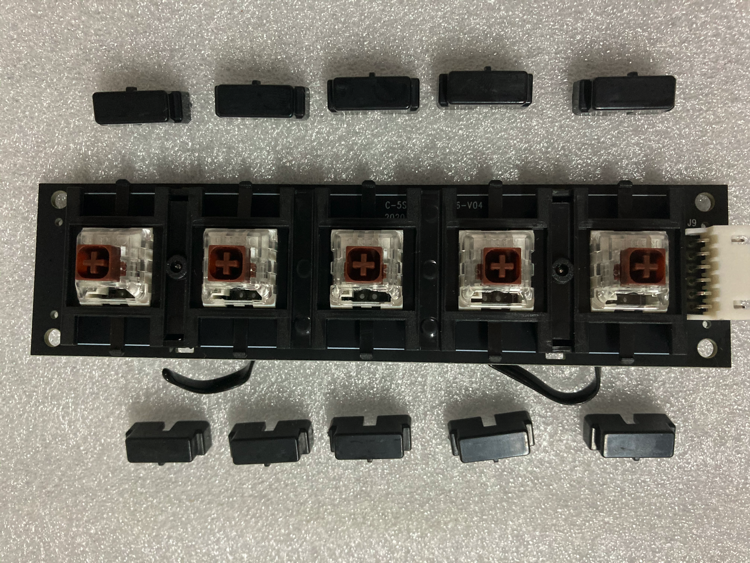

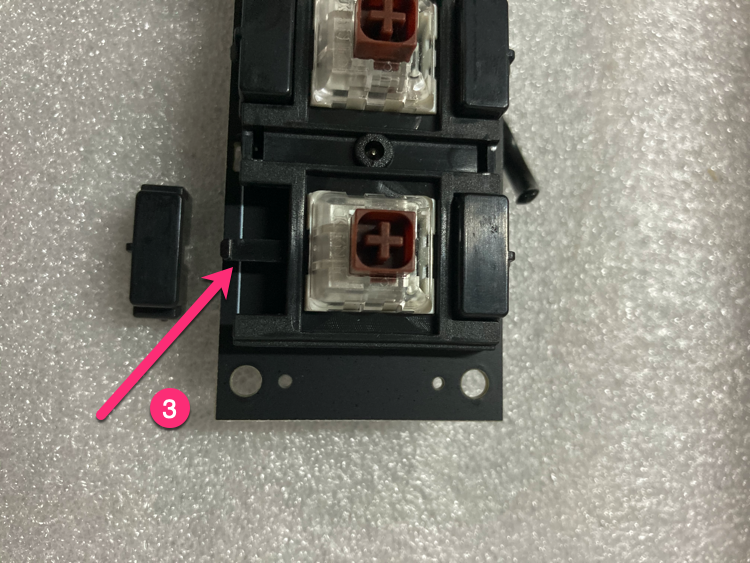

拆下限位块

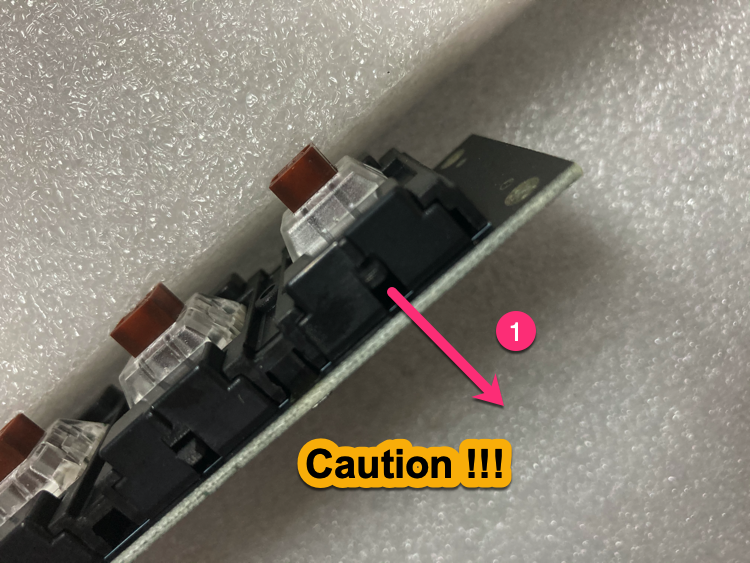

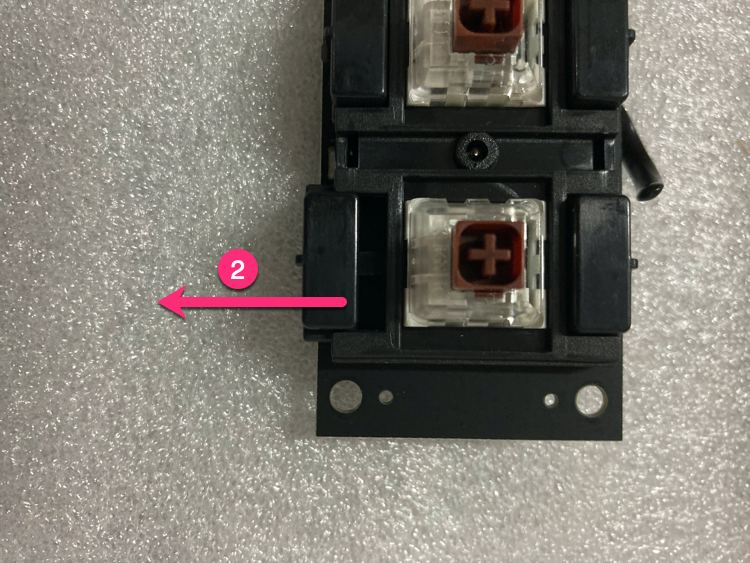

拆下 10 个限位块（手指轻轻向下按约 1mm，横向推出）。
安装键帽到新 PCB

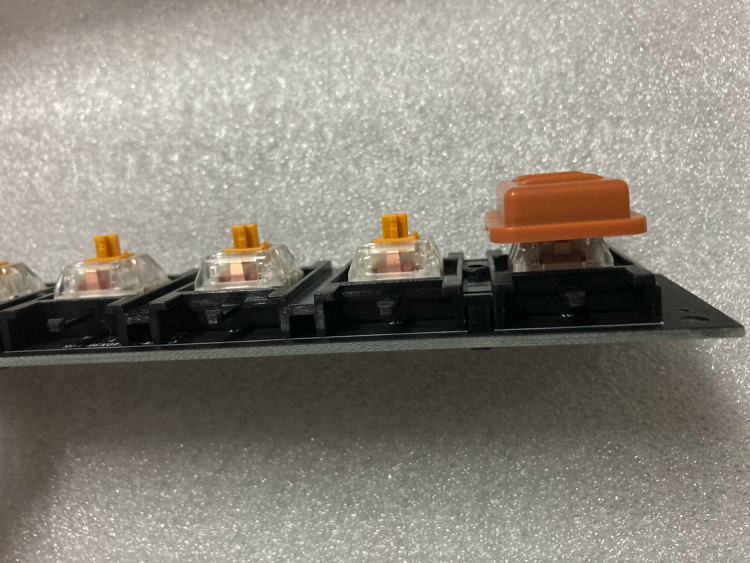

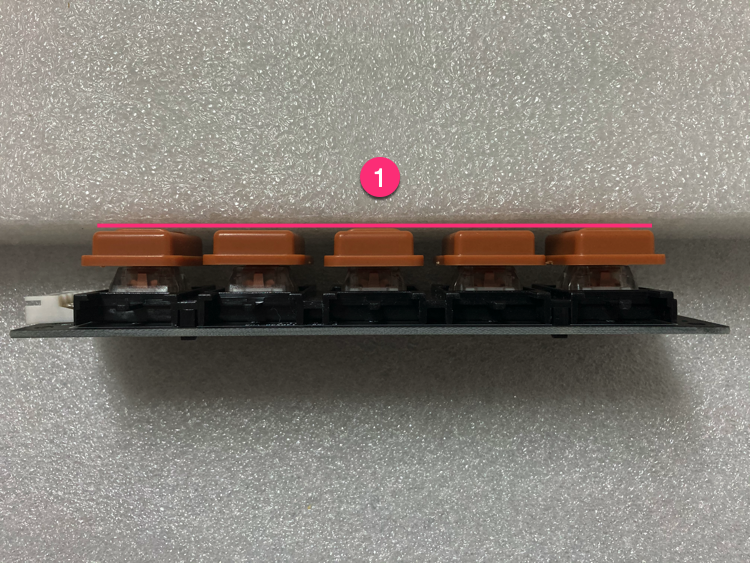

将键帽安装到金轴轴体电路板上，检查 5 个键帽高度一致。

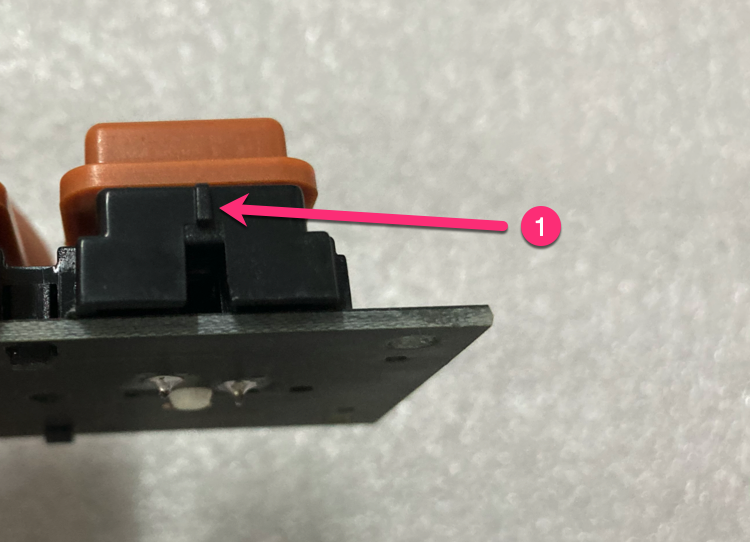

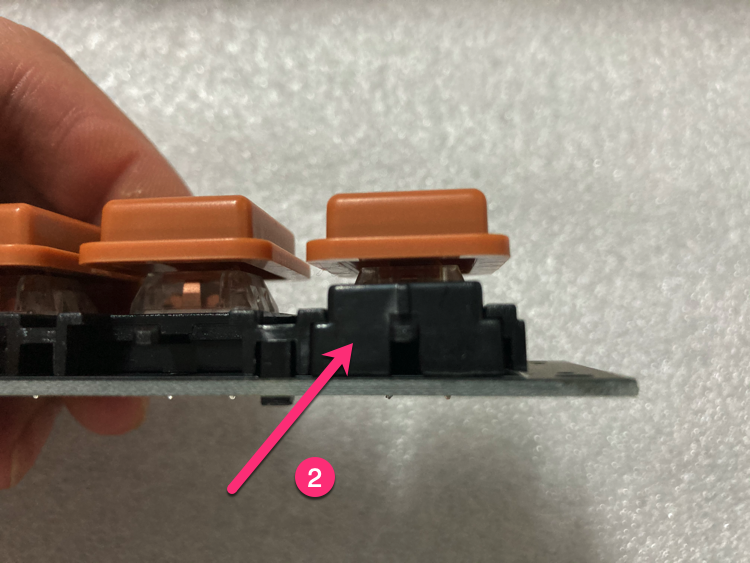

安装限位块

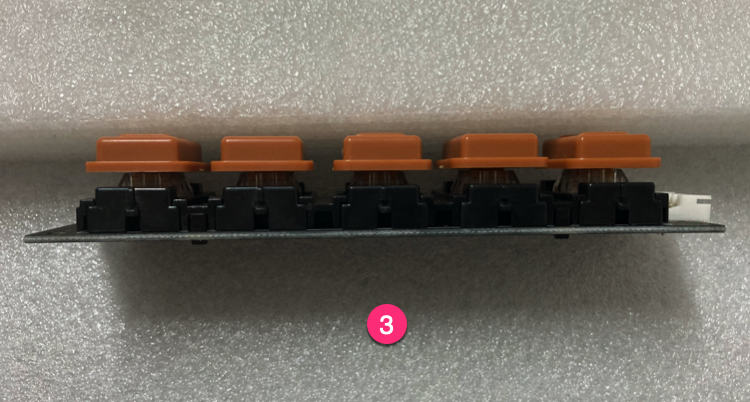

安装限位块（注意方向）。

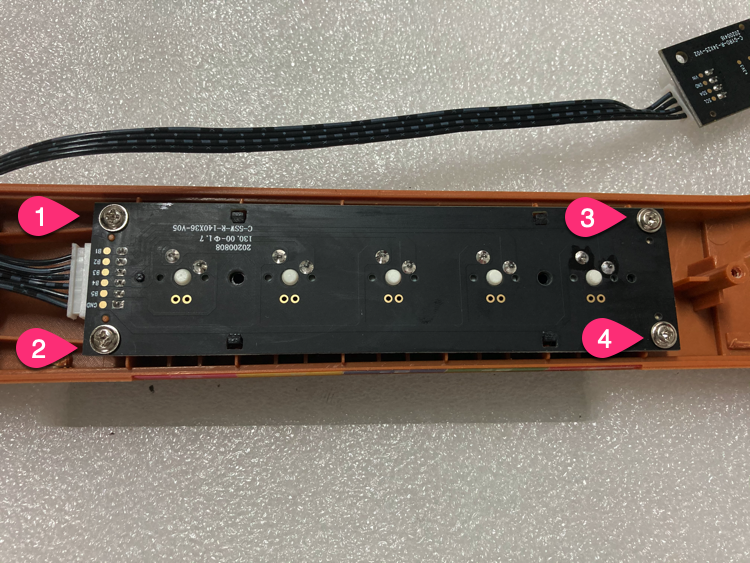

安装金轴轴体 PCB

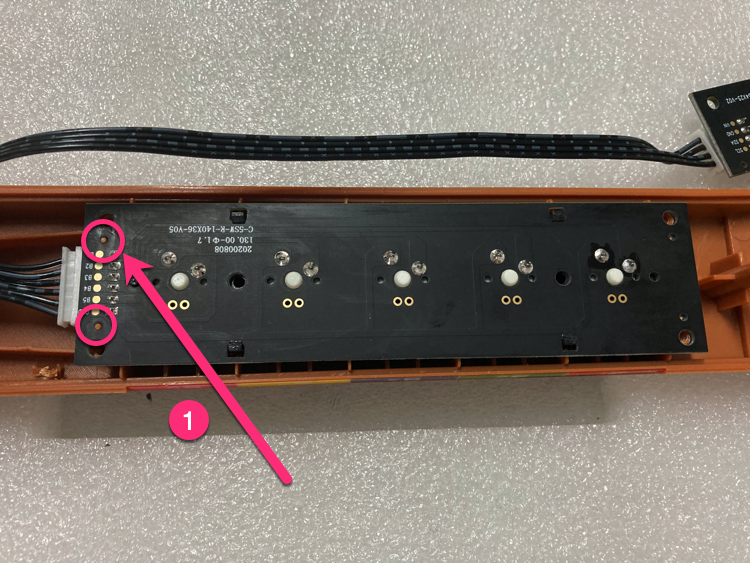

安装金轴轴体电路板（预留 0.2mm 间隙用于微调）。

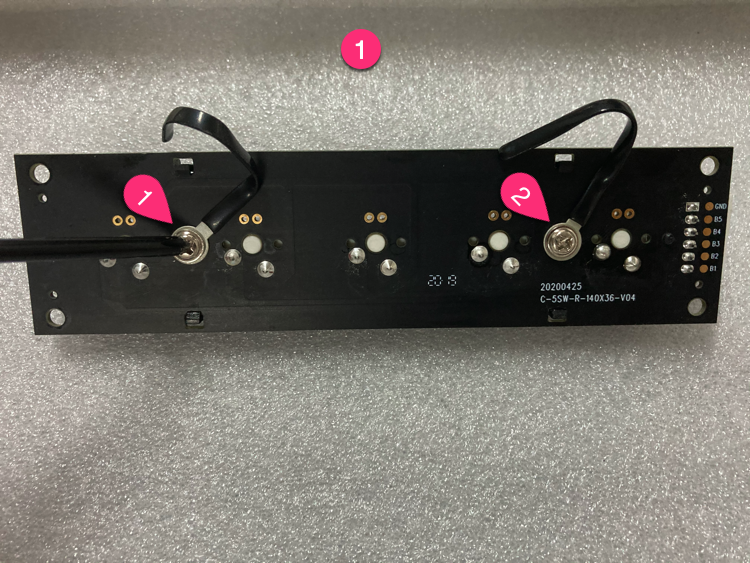

安装线束

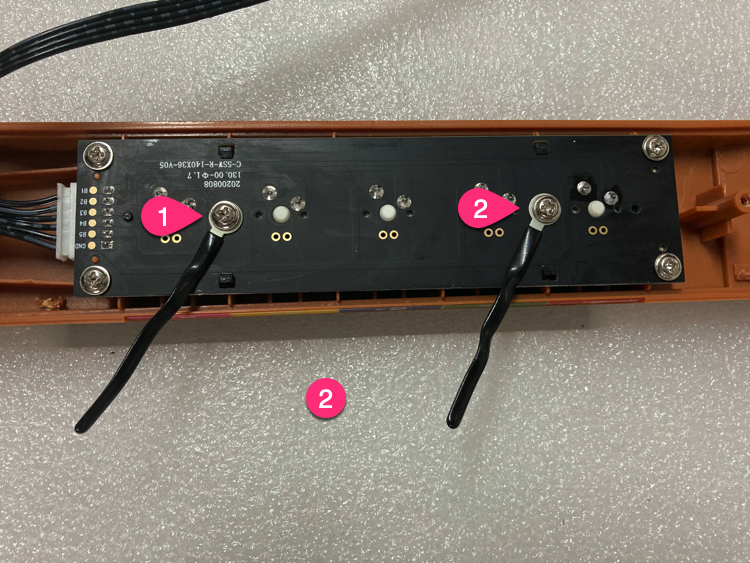

从原来的 PCB 上拆下螺丝，安装到新 PCB 上。

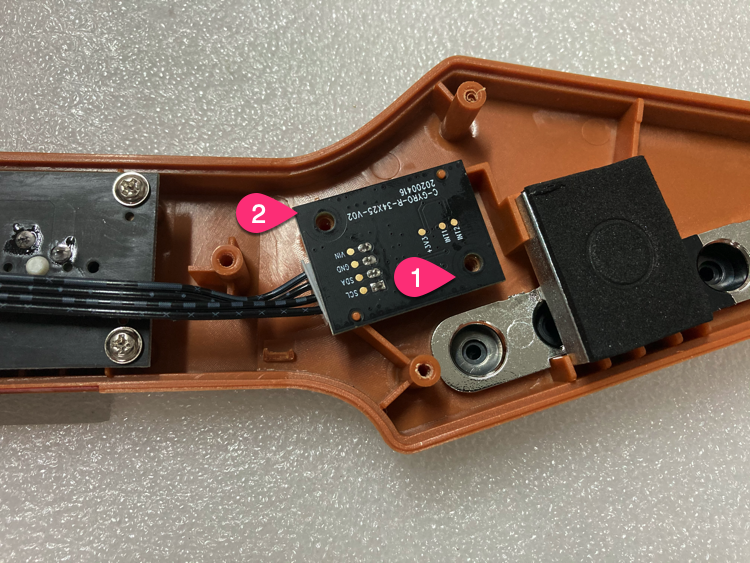

安装陀螺仪 PCB
安装陀螺仪 PCB。

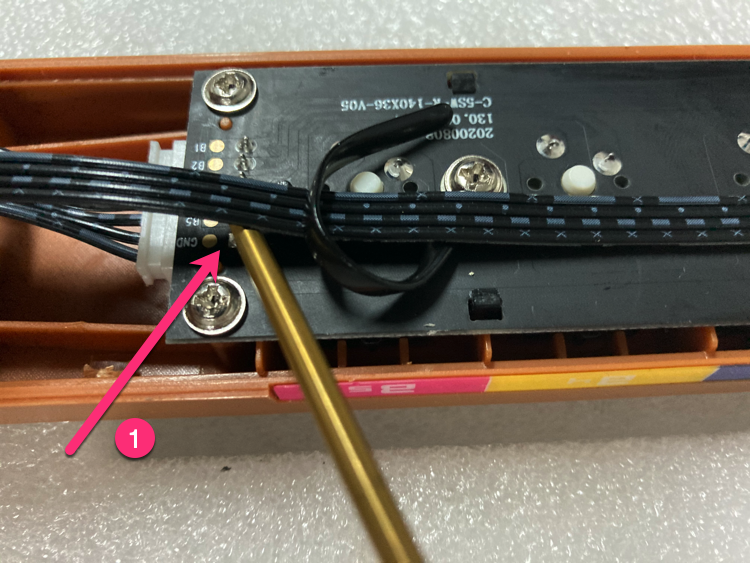

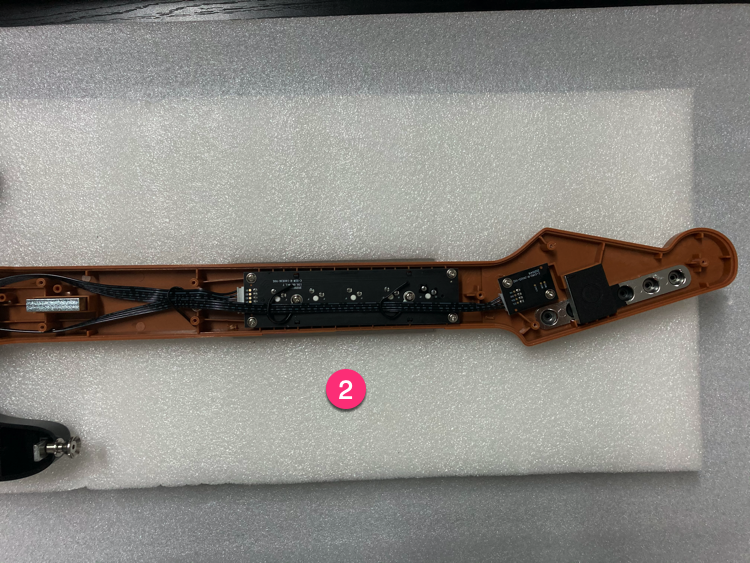

固定线材位置
使用线束固定线材位置（线材与 DIP 焊盘之间留有间隙）。
安装螺丝

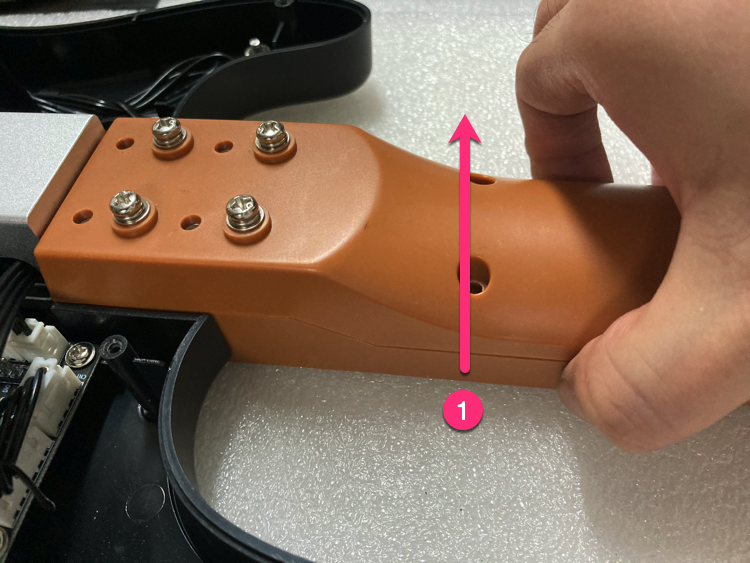

安装螺丝（轻轻抬起琴颈会更容易操作）。

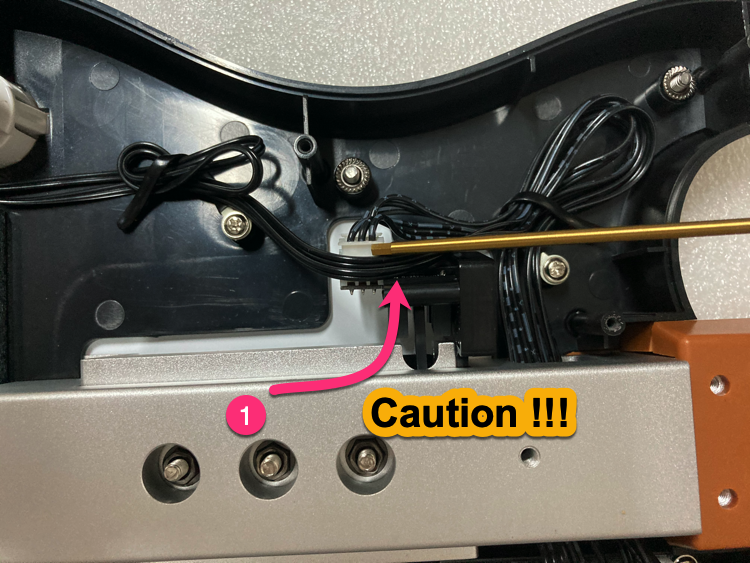

处理按键线材
处理 Select/Start 按键线材。

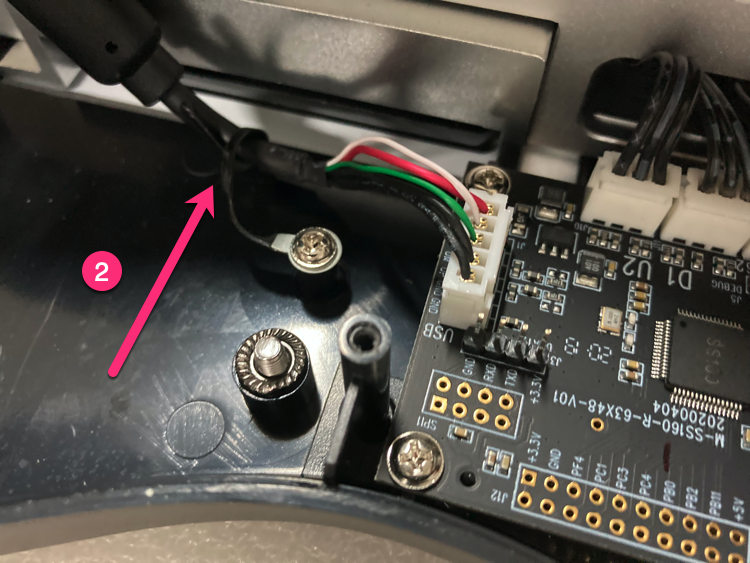

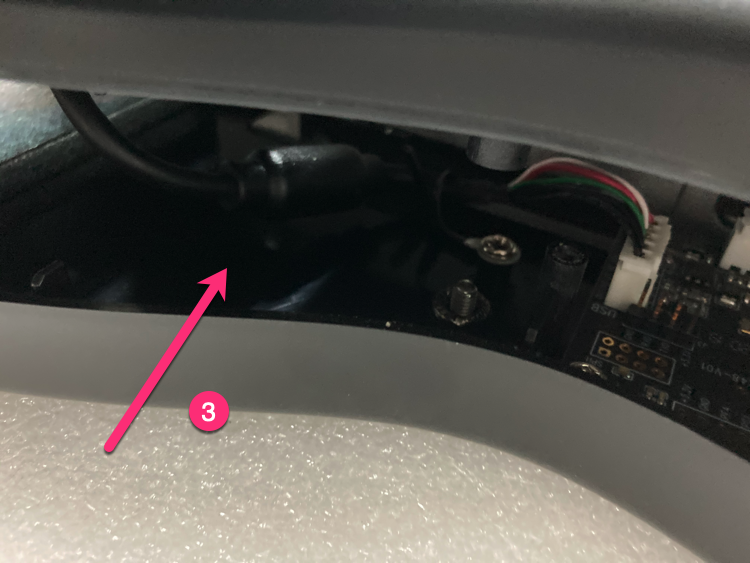

处理底盖

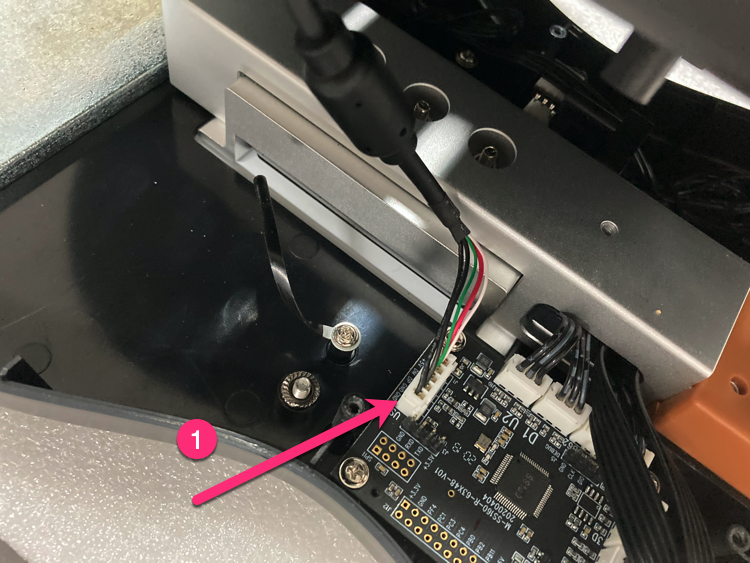

插入 5PIN USB，整理线束。

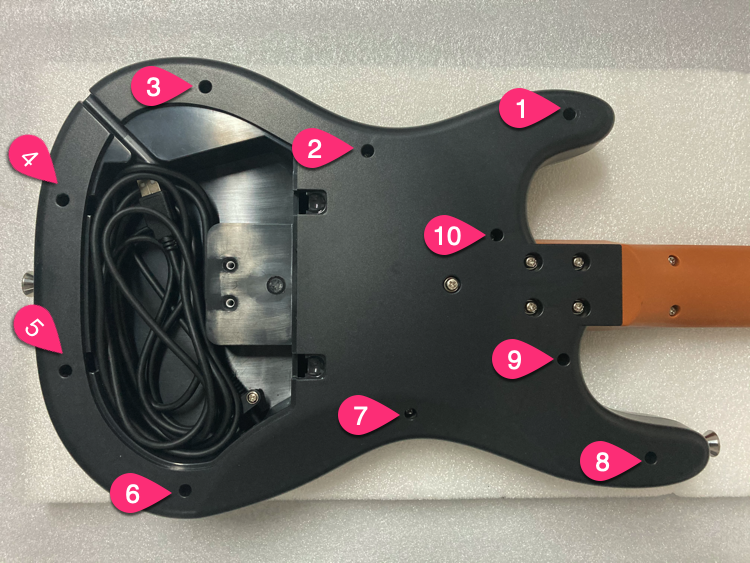

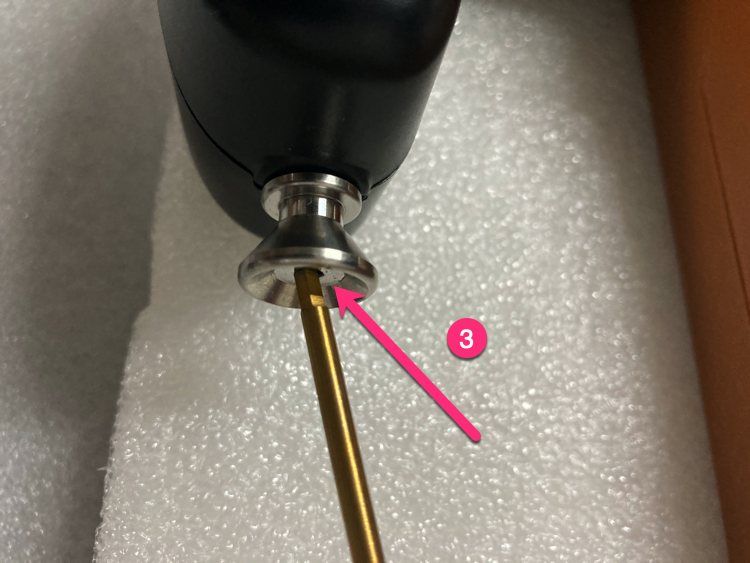

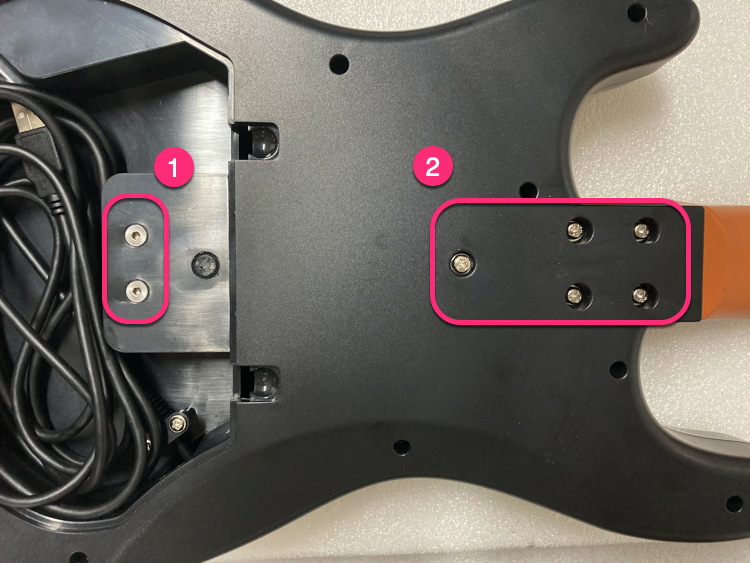

安装底盖螺丝

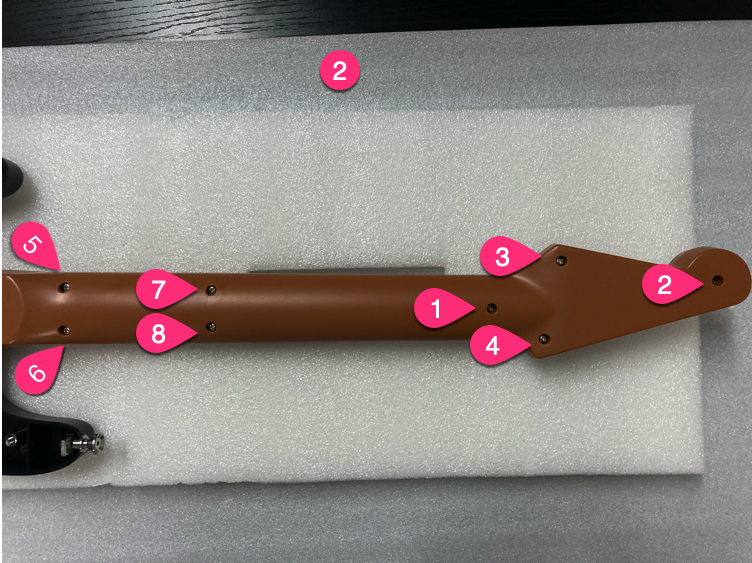

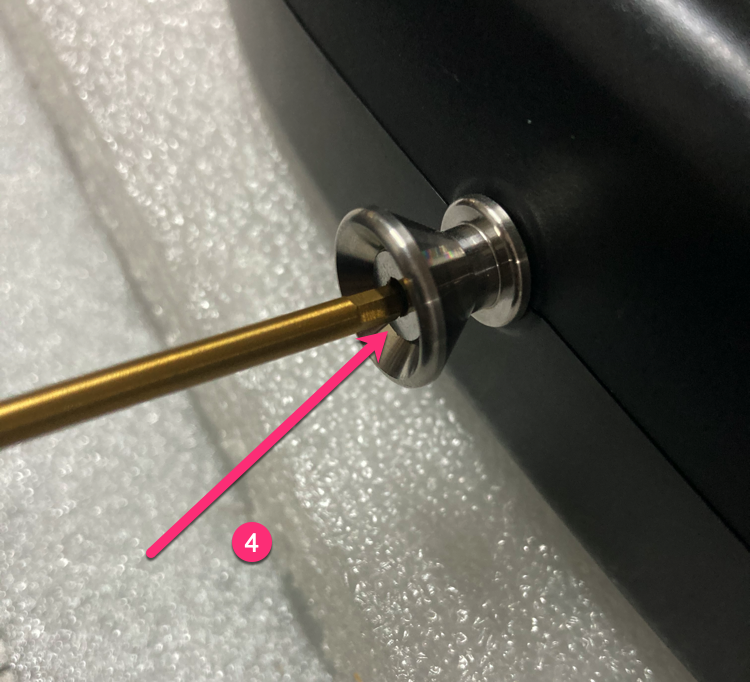

按照顺序安装底盖螺丝（第 3、4 颗螺丝不要拧太紧）。

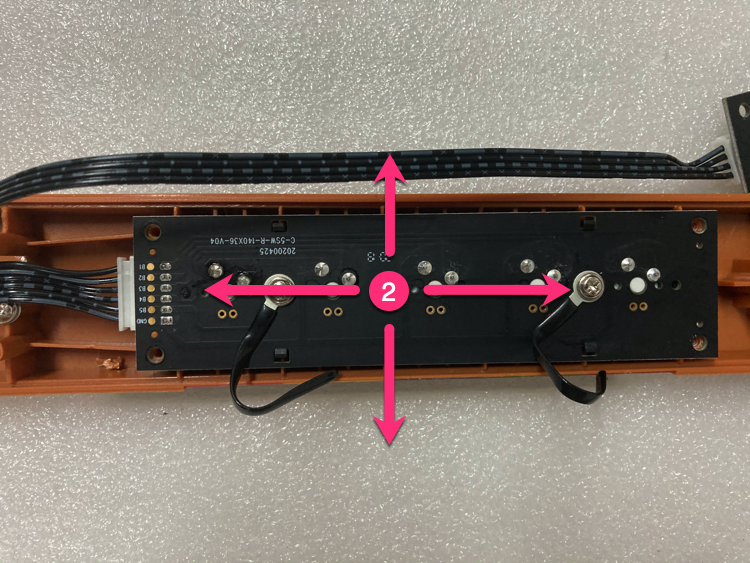

微调（如需要）

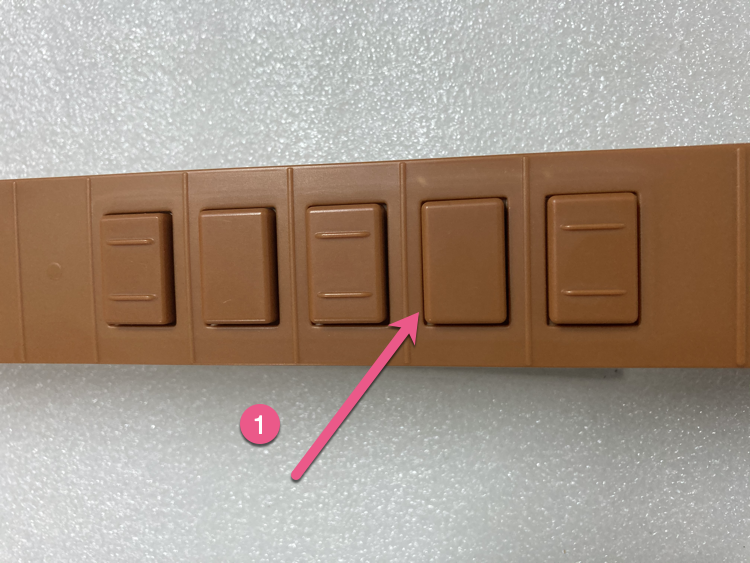

如果按键摩擦力过大：保持间隙均匀，调整轴体 PCB（4 个方向各 0.2mm）。
完成
更换完成，测试所有按键是否正常工作。
提示
如果无法解决问题，请邮件联系我们。
