太鼓拆解说明书

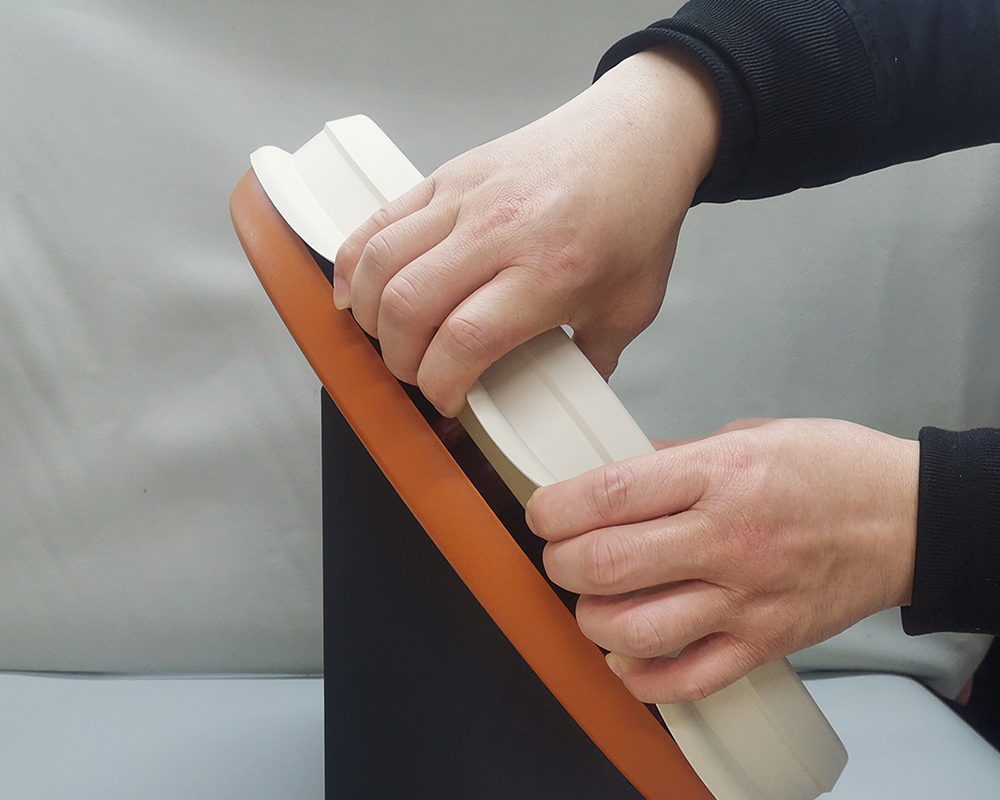

1. 拆除鼓皮

   请按图示手法，将整圈鼓皮从扣中脱出后，再整体取下。

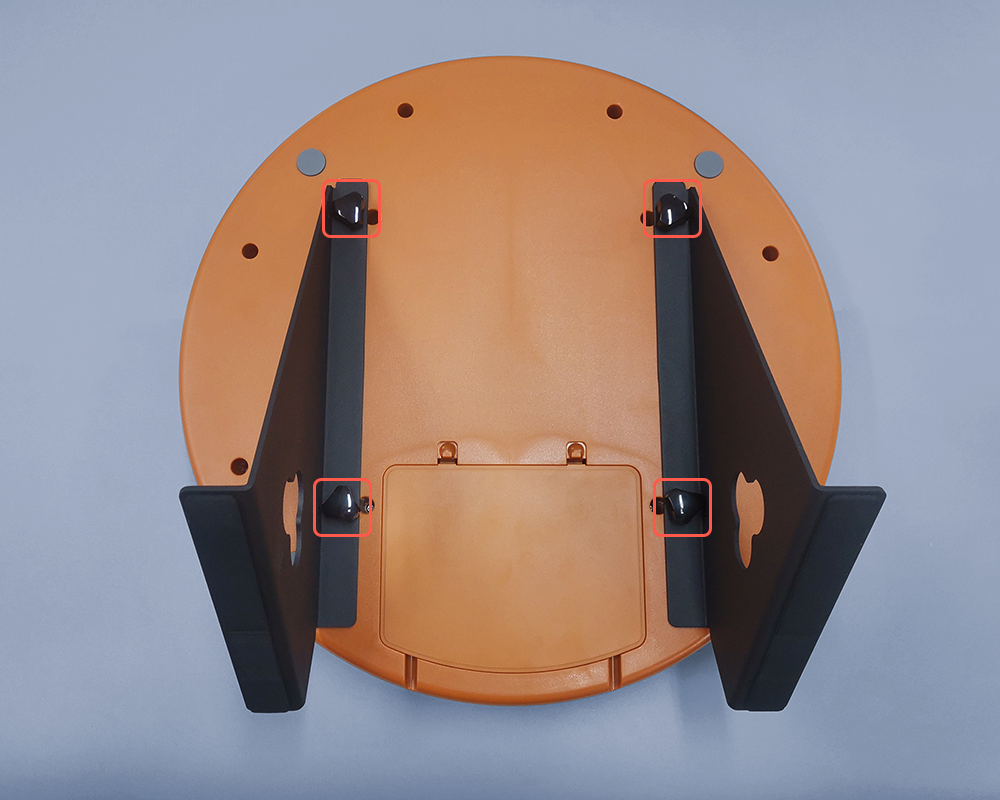

2. 拆除鼓支架

   将鼓面朝下放置，逆时针旋转手拧螺钉，拆除鼓支架。

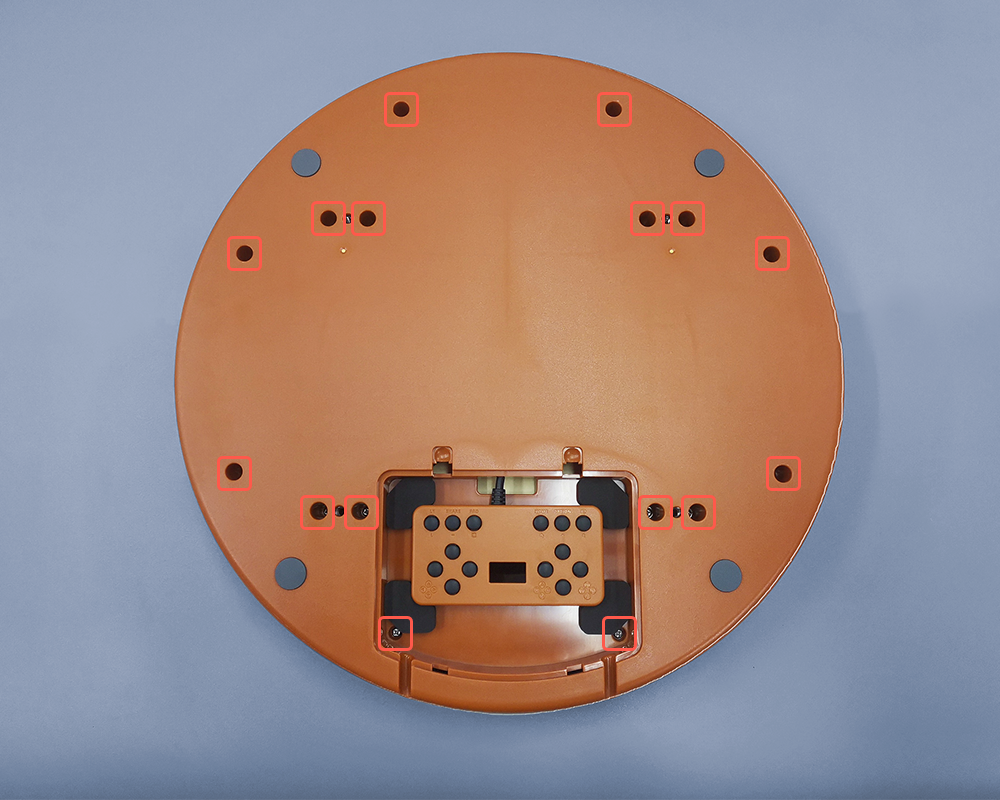

3. 拆除背部螺钉

   打开手柄门，使用附赠十字螺丝刀拆除背部所有螺钉。

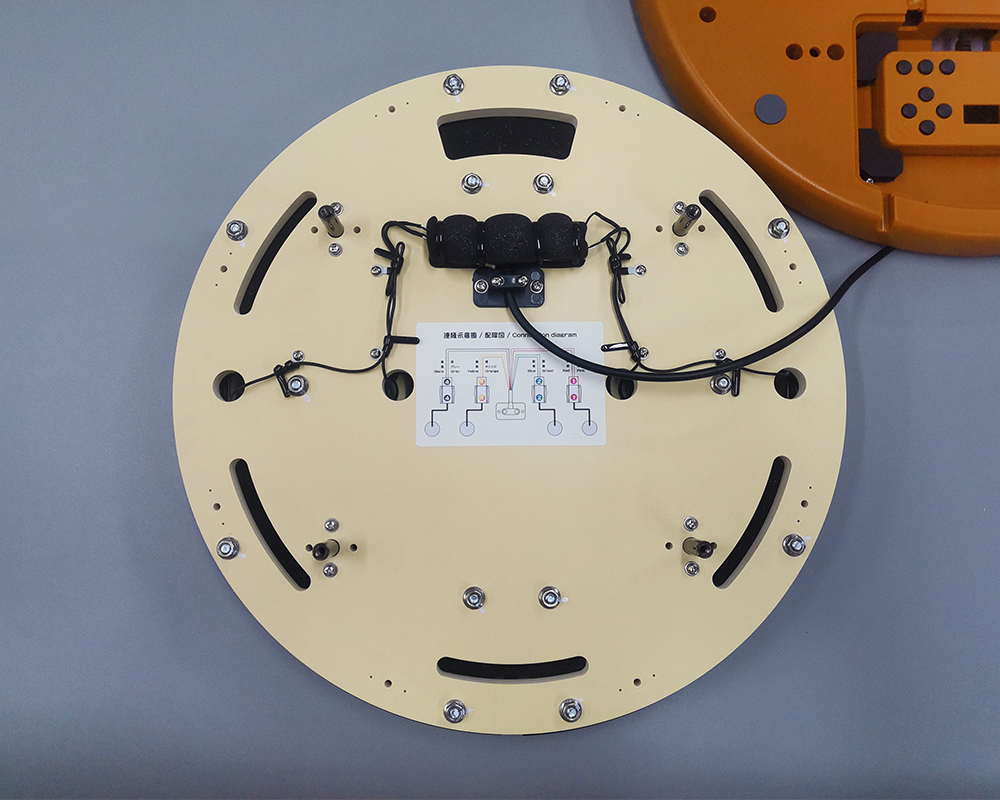

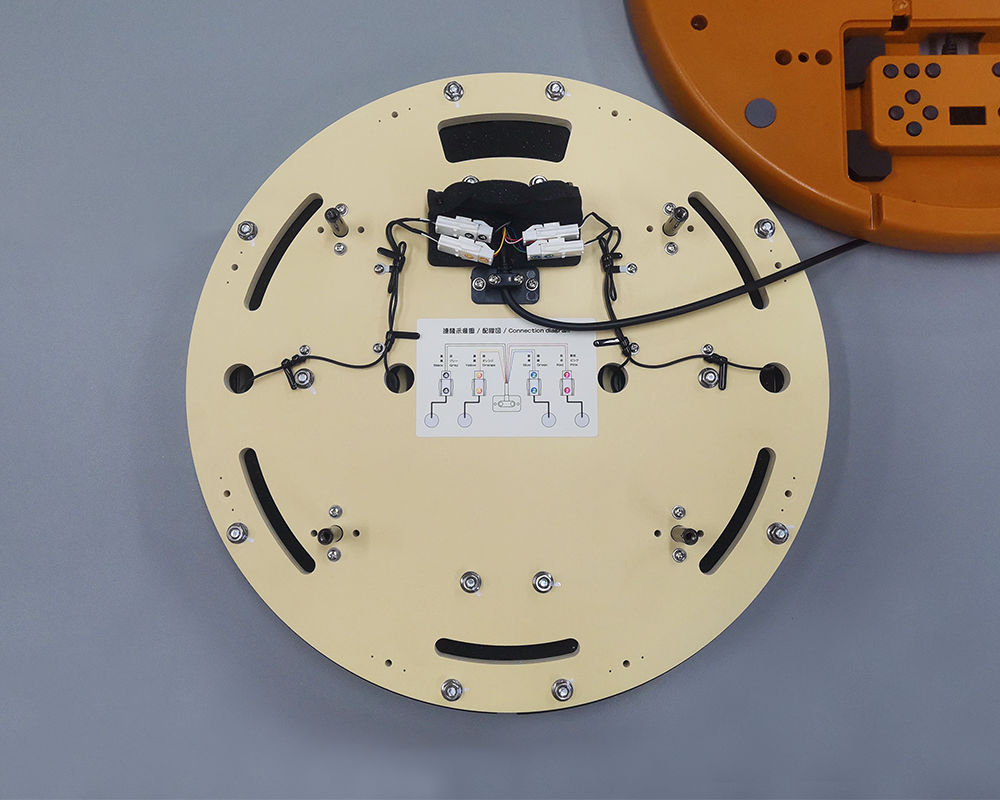

4. 打开外壳

   拿开外壳，放置于一侧，打开接头缓冲海绵扎带。

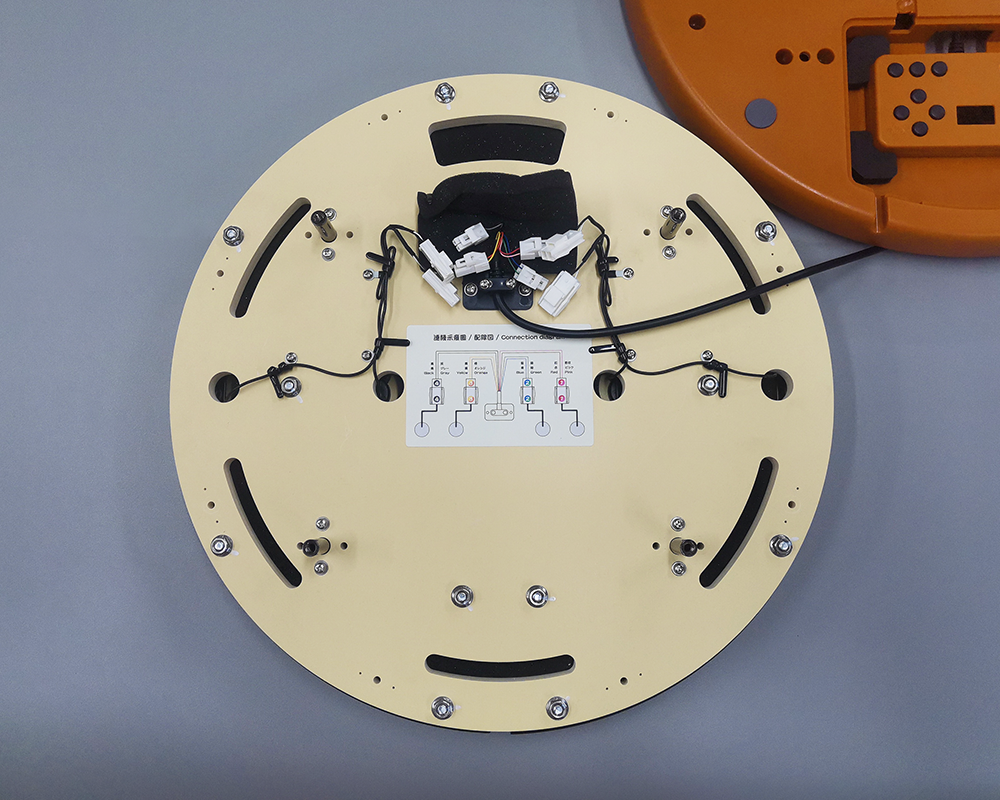

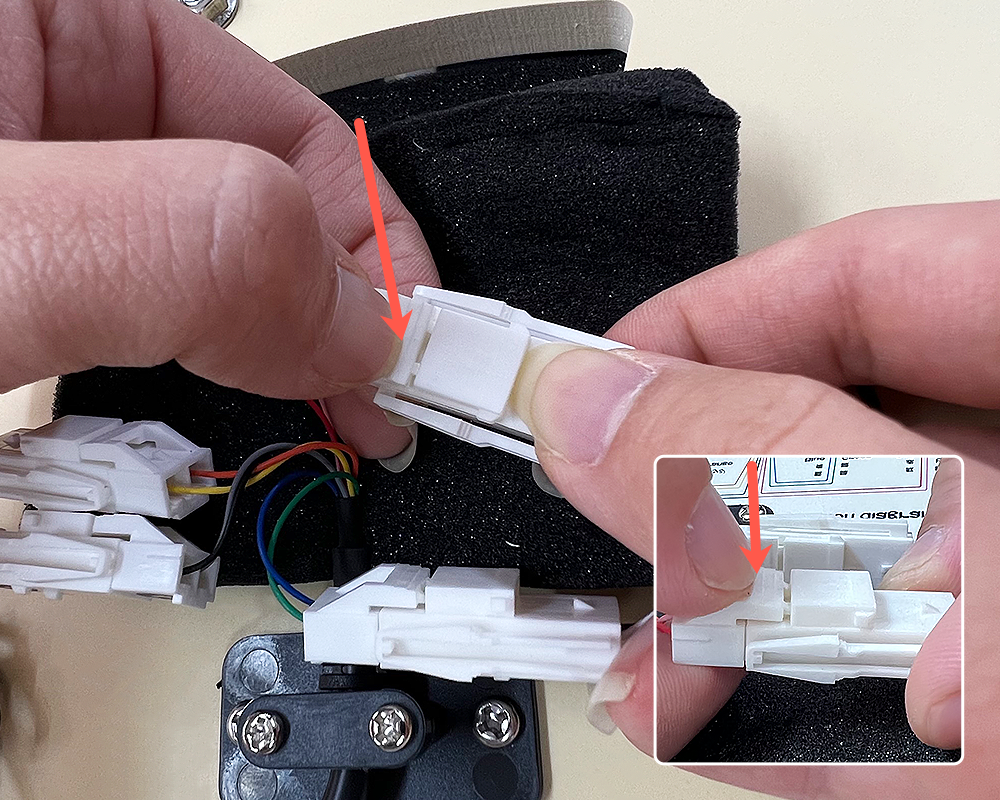

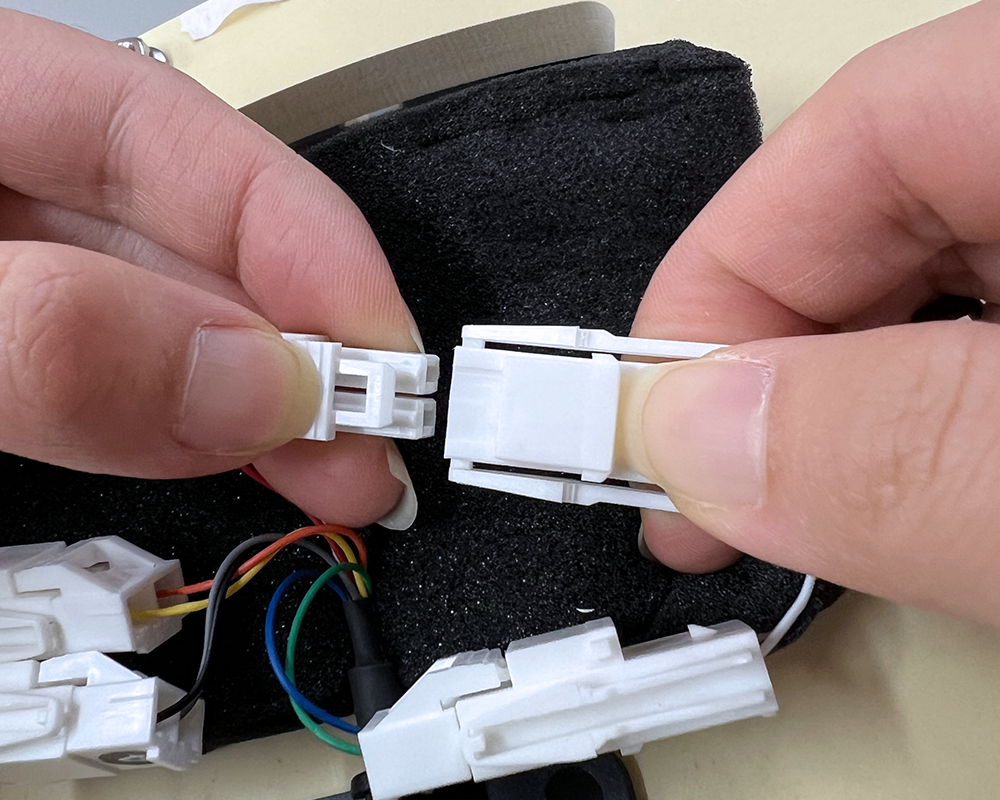

5. 拔开传感器接头

   拔开 4 组传感器接头。

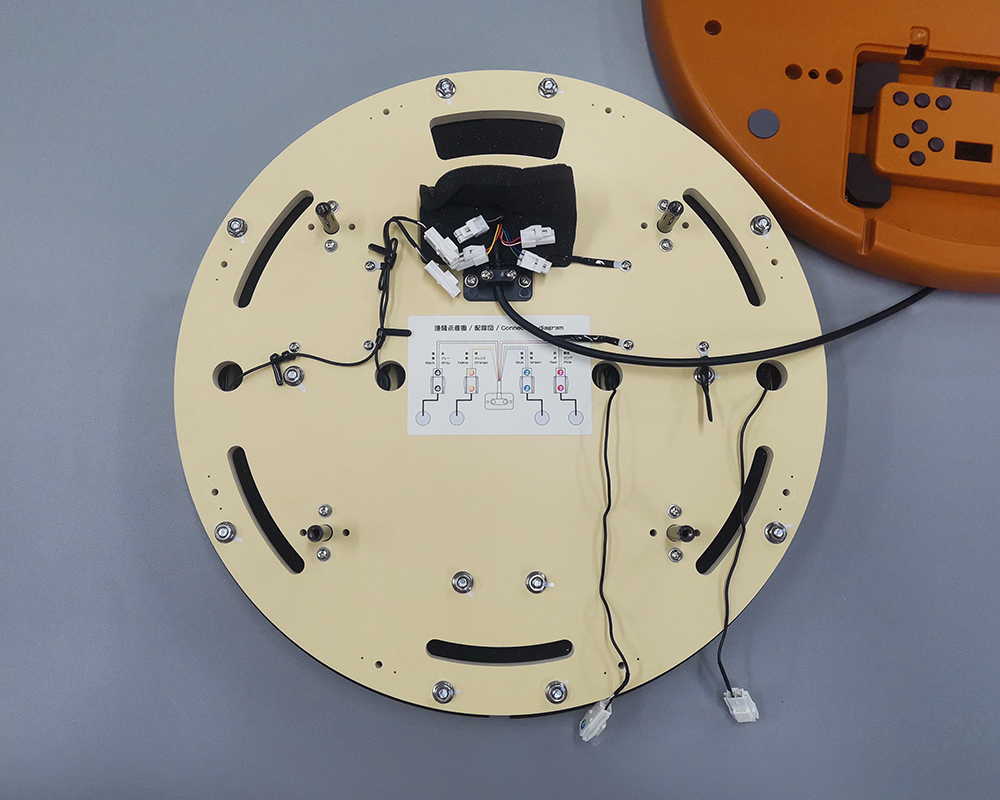

6. 拆开束线带

   拆开 3 个束线带，将线从束线带中取出，放置整齐。

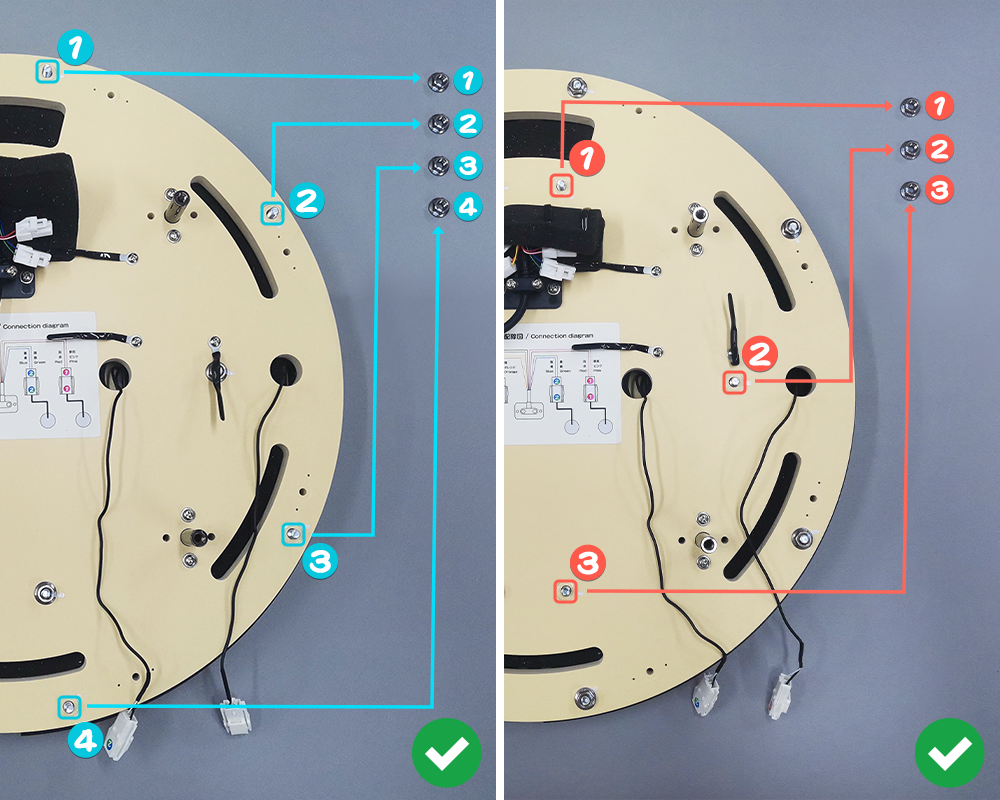

7. 拆除背部螺母

   使用 M6（H10）扳手拆除背部对应螺母。

   重要提示

   按布置方位将螺母放置于桌面不易触碰位置，确保螺母不会混乱，安装时需要保证螺母按数字序号顺序对应安装！！

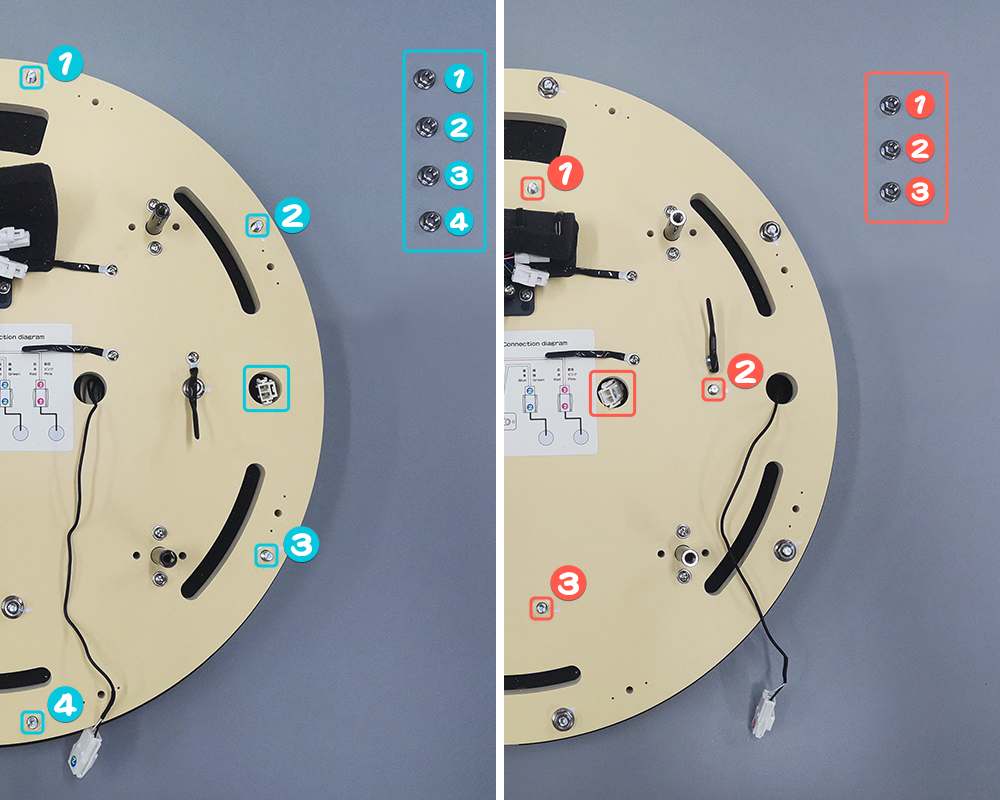

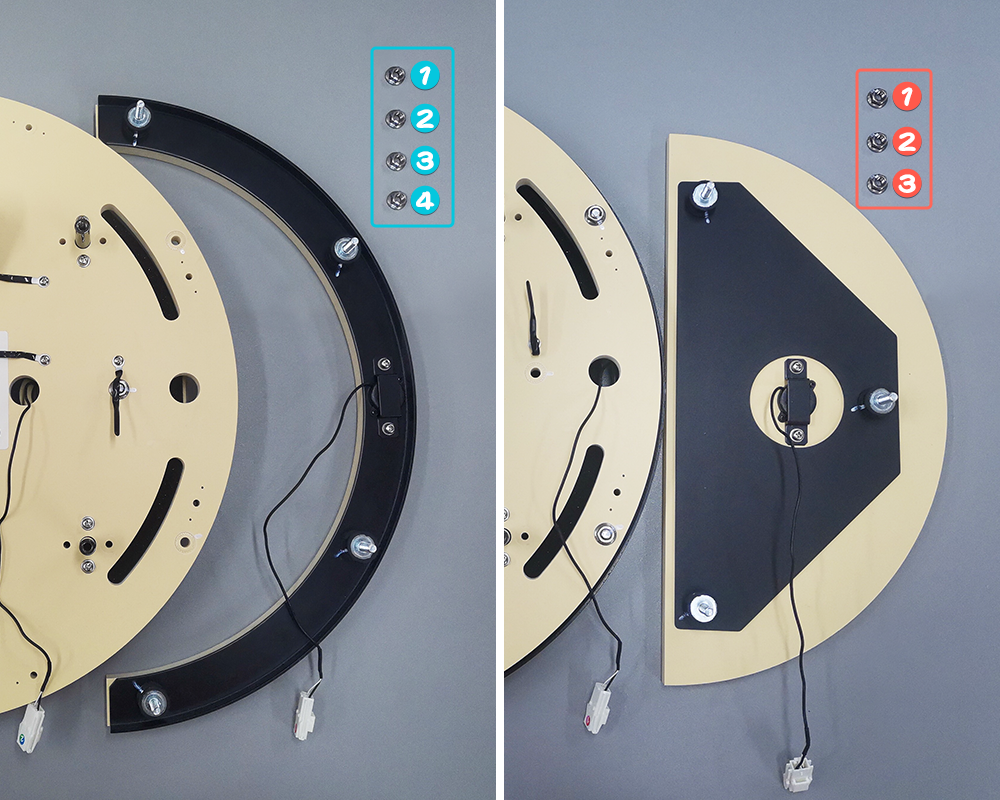

8. 取出面板

   将需要拆除的面板对应的接头从对应孔塞入，然后取出对应的面板，注意不要强行拉扯传感器线。

   注意事项

   • 建议不要多个面板一起拆卸，避免安装困难
   • 拆除面板时注意不要触碰螺母，确保螺母排序位置不会混乱！！

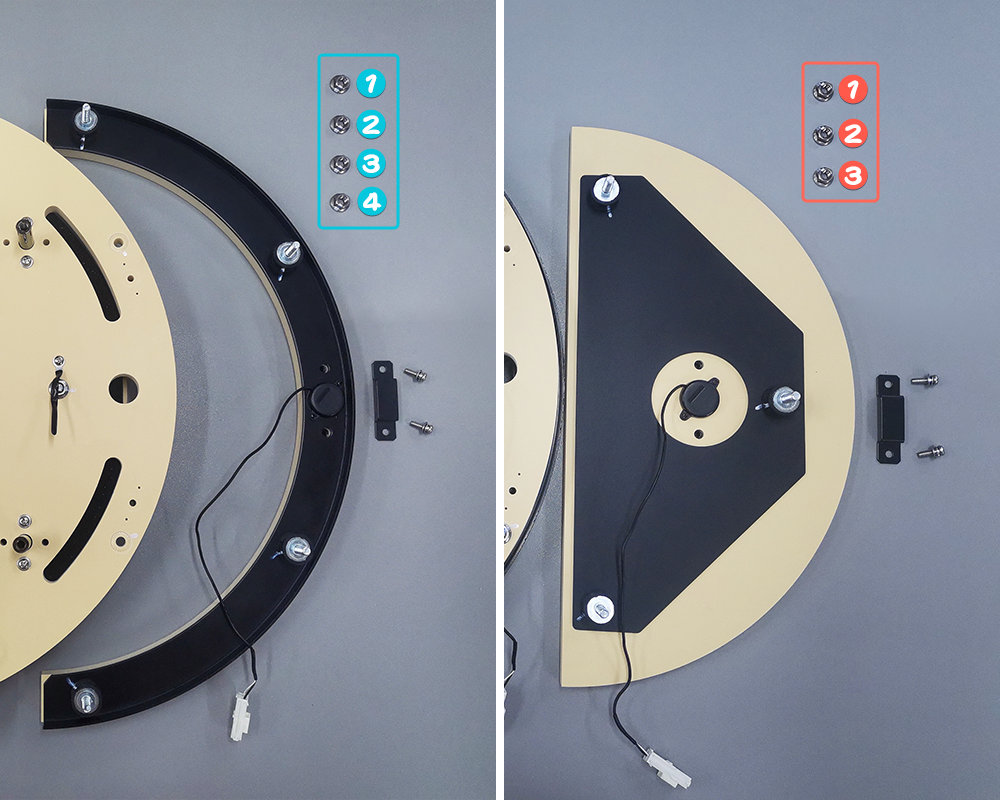

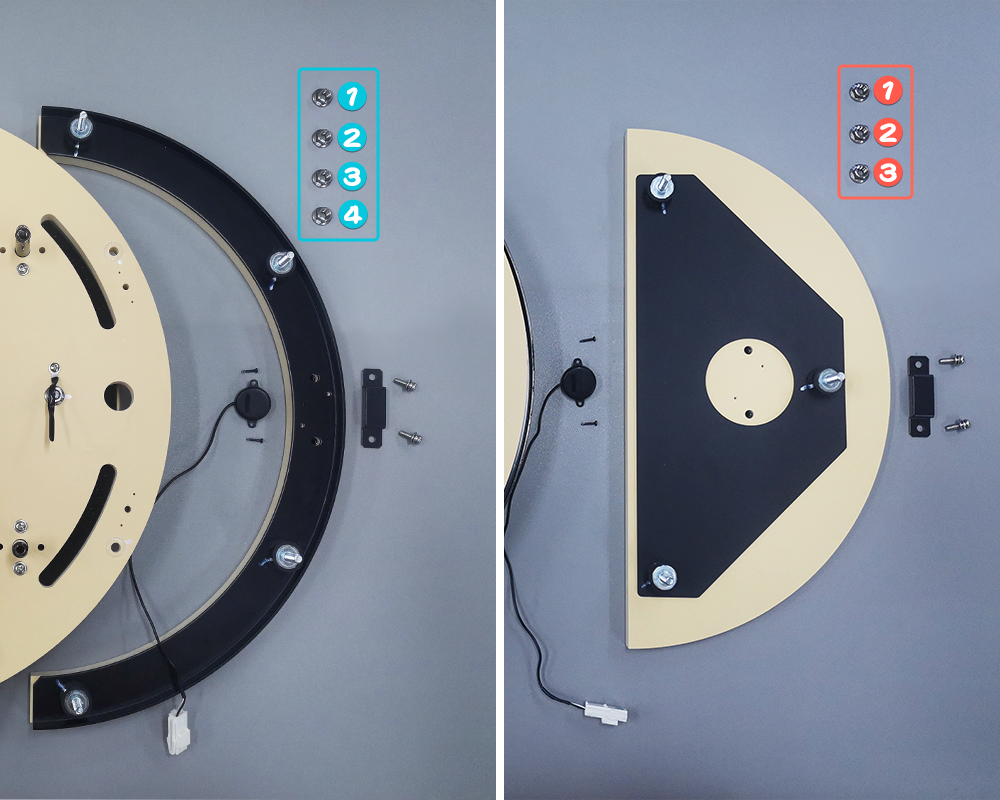

9. 拆卸传感器

   拆卸传感器压件，使用十字螺丝刀拧掉对应螺丝，再使用十字螺丝刀拆除传感器定位螺钉。

   注意事项

   注意螺母排序位置不要混乱！！

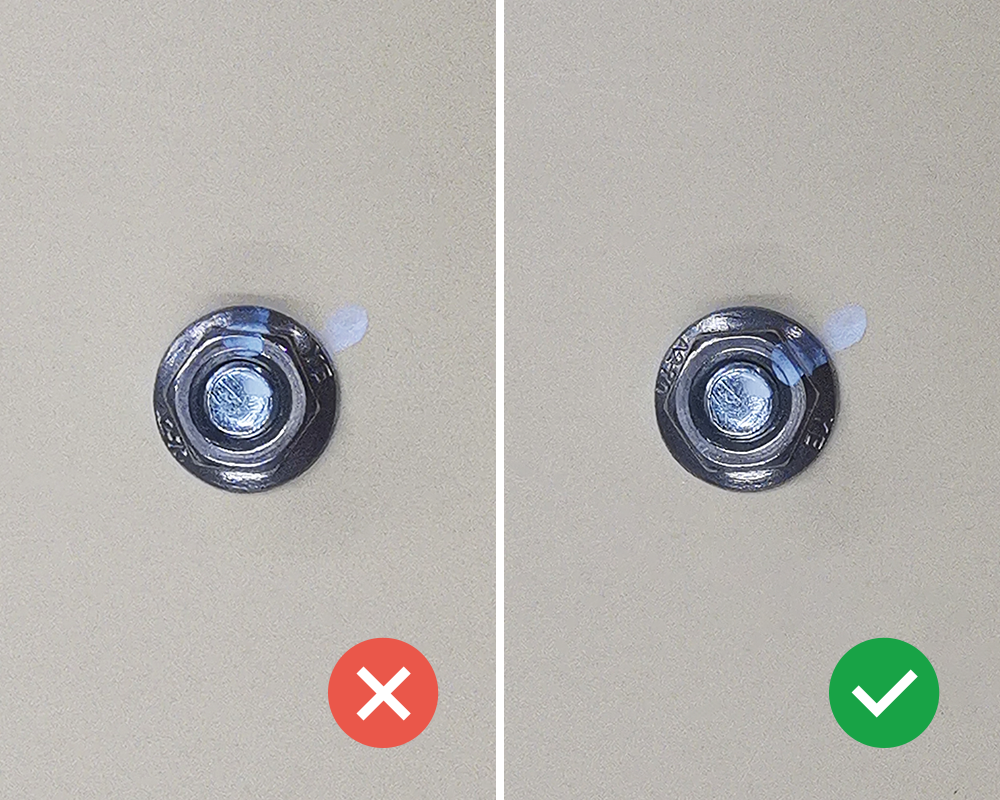

10. 安装螺母

    安装螺母时注意拧紧到位。

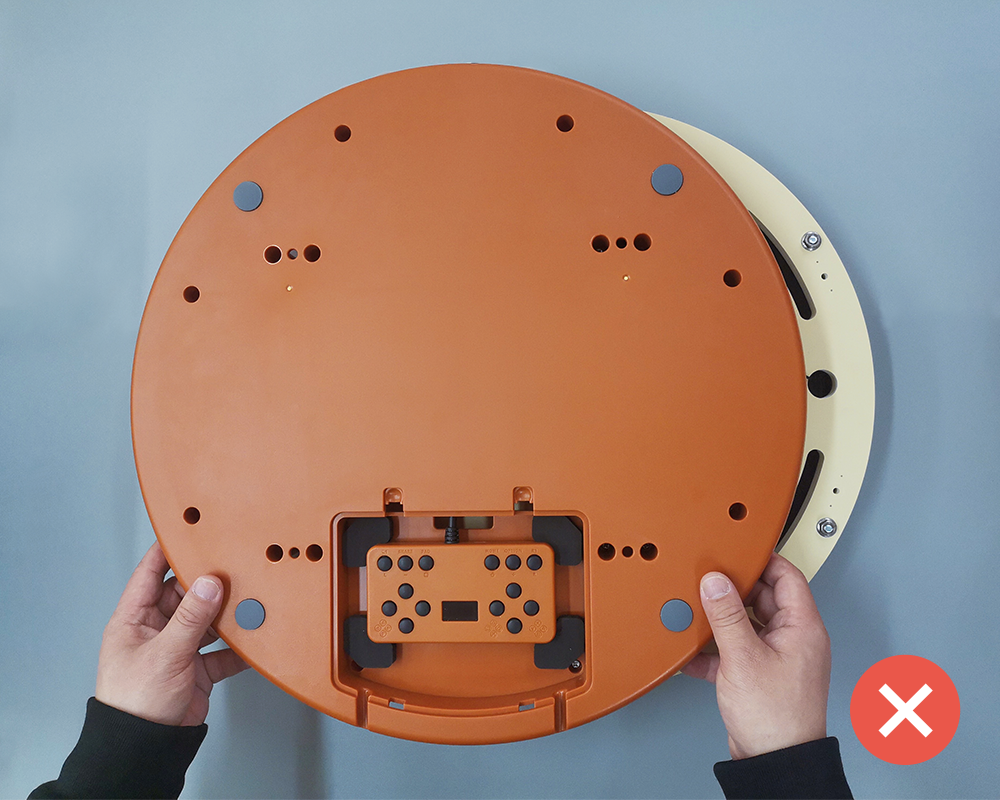

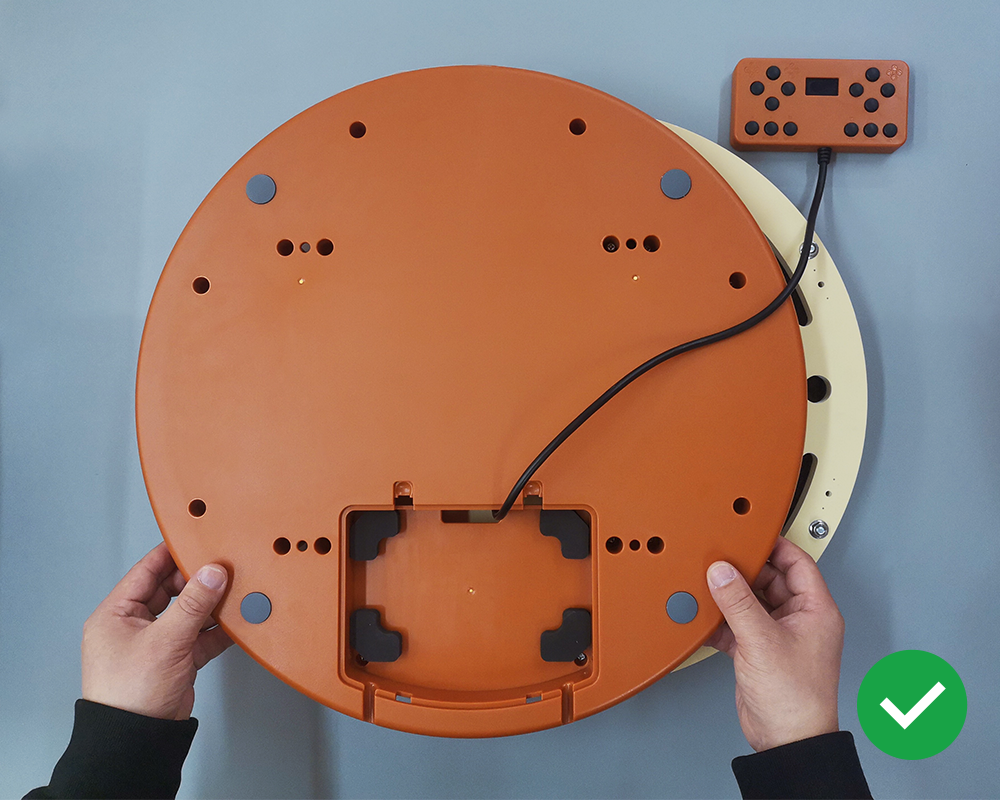

11. 安装外壳

    安装外壳时注意将控制器线拉出，避免线材卡在外壳内。
