GITALLER シャフト基板の交換チュートリアル
難易度：2/5 | 所要時間：約 15〜20 分
シャフト基板の種類
| 基板 | 適するプレーヤー |
|---|---|
| ゴールデンスイッチ軸回路基板 | 3 指のプレーヤー |
| ブラウンスイッチ軸回路基板 | 4 指のプレーヤー |
交換チュートリアル

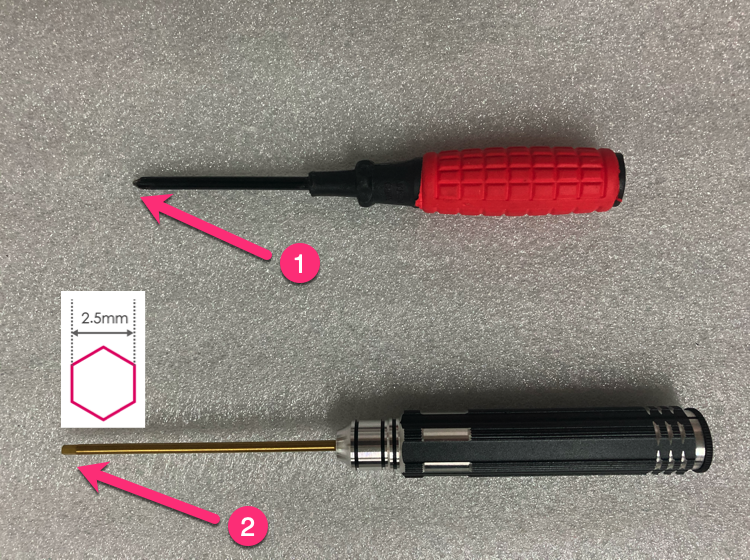

工具を準備
プラスドライバー（できれば磁石付き）+ 2.5mm 六角レンチを準備します。

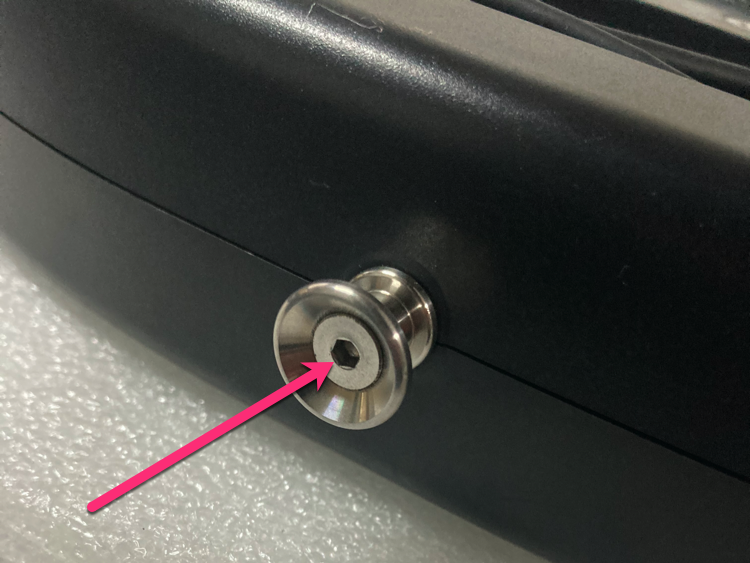

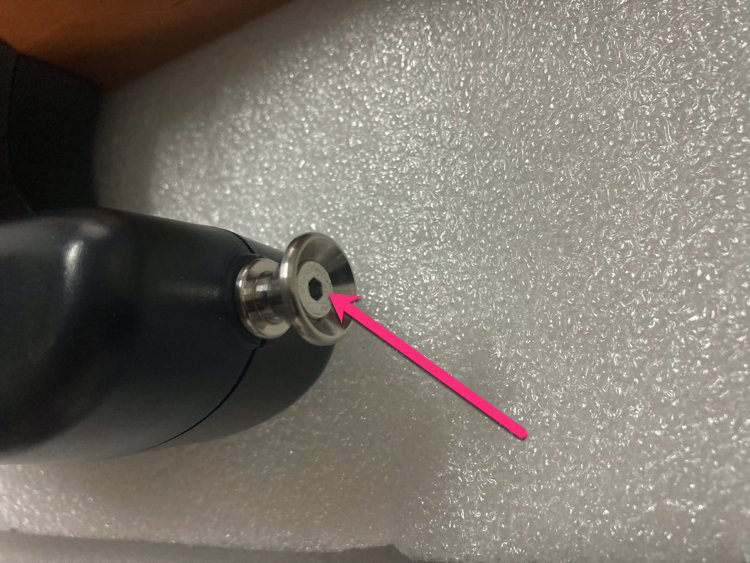

ストラップのネジを緩める
2.5mm 六角レンチでストラップ位置の 2 本のネジを緩めます（緩めるだけで、取り外さないでください）。

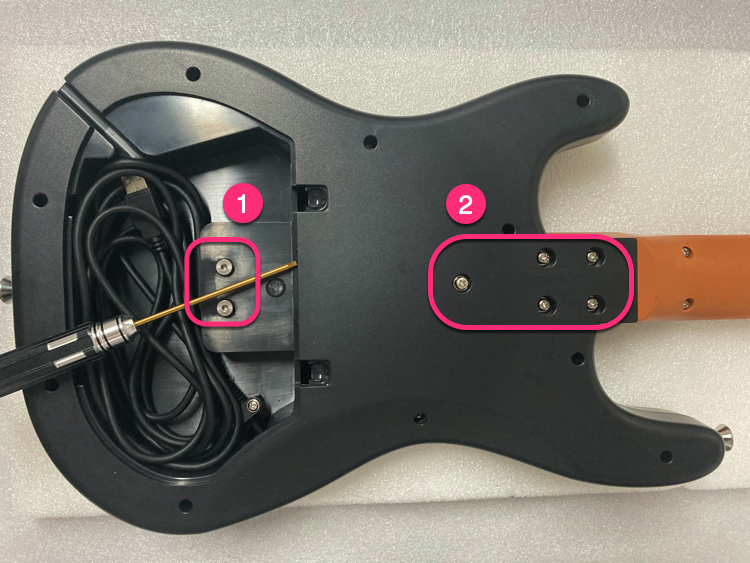

順番通りにネジを外す
図示の順番通りにネジを外します。
10 本のネジを外す
10 本のネジを外します。

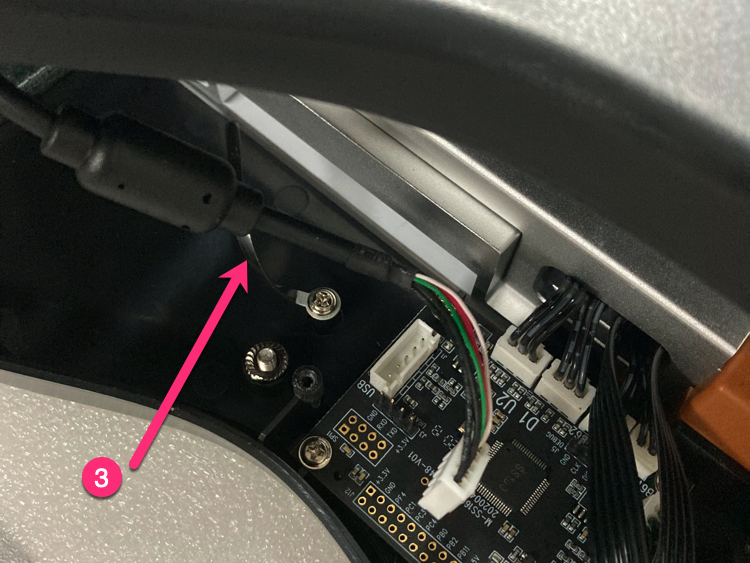

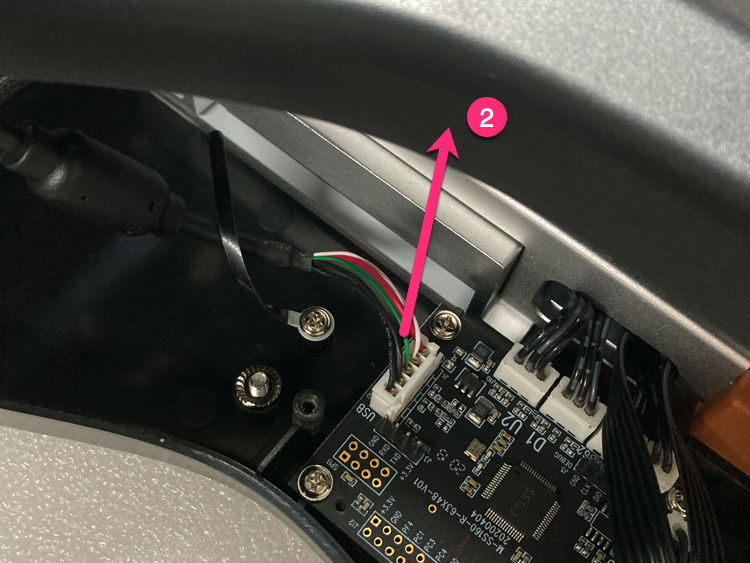

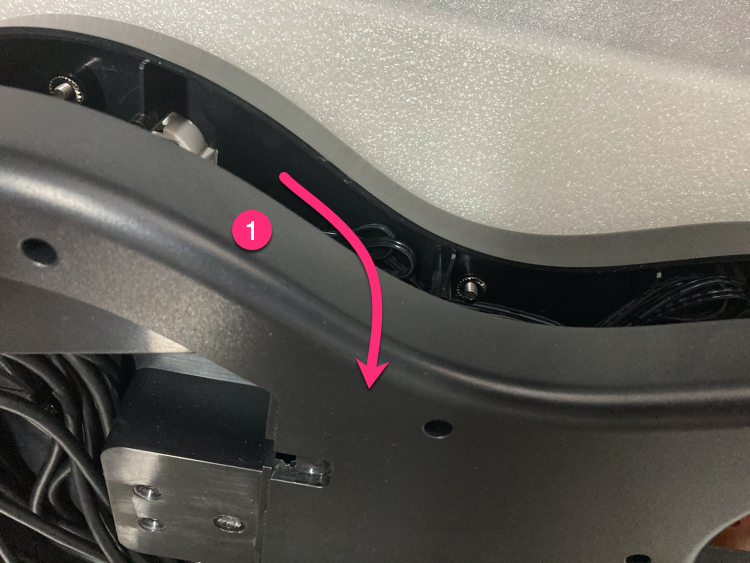

底面カバーを開ける
上部から開けて、5PIN USB ケーブルを抜き、USB ケーブルクリップを緩めます。

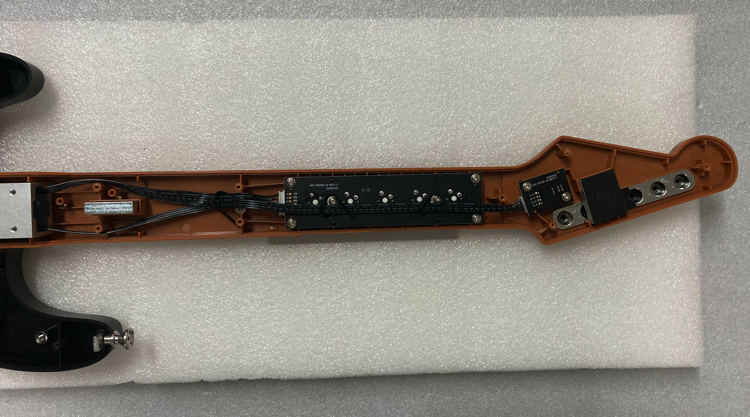

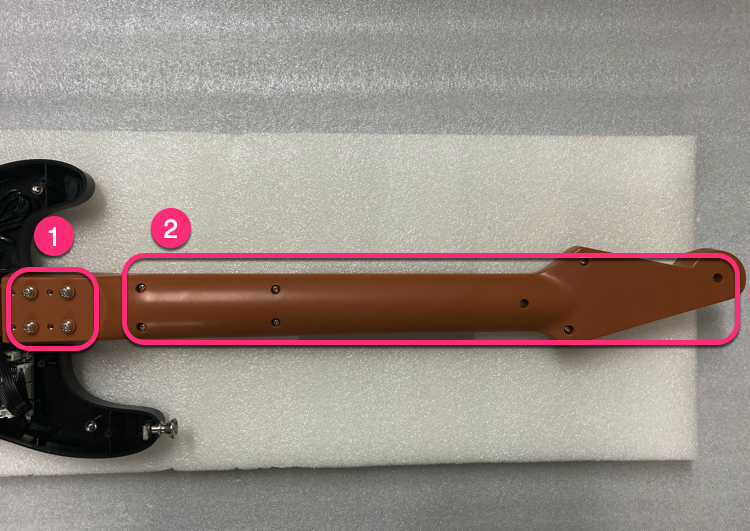

順番通りにネジを取り外す
図示の順番通りにネジを取り外します。

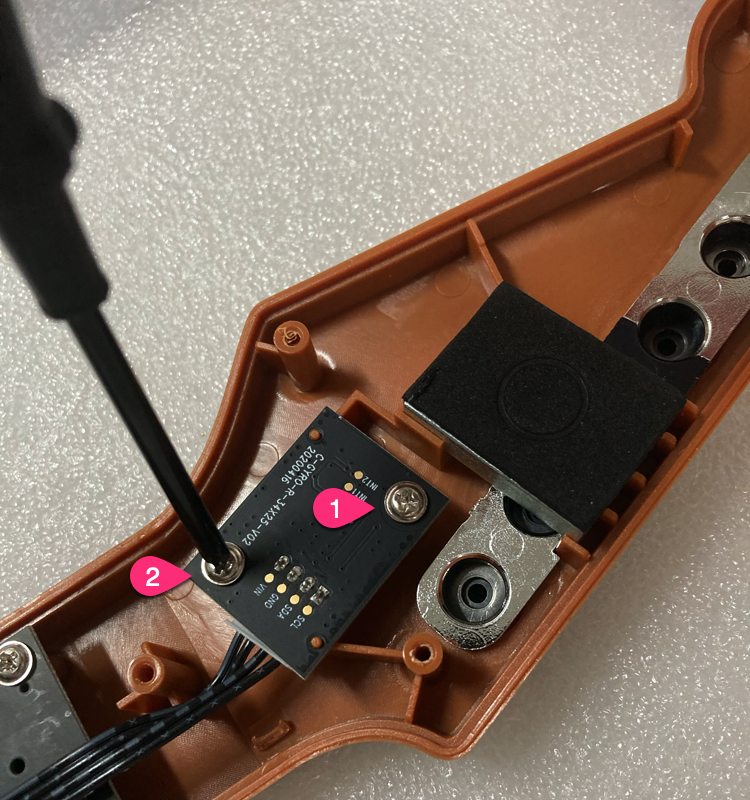

ジャイロスコープ PCB のネジを外す
ジャイロスコープ PCB の 2 本のネジを外します。

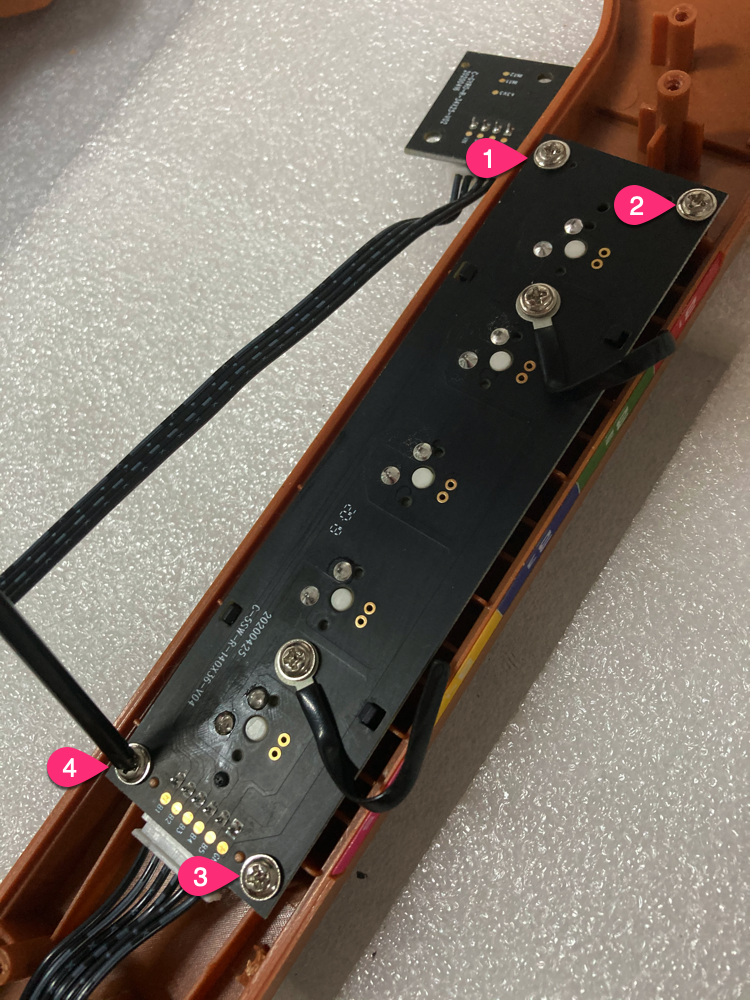

シャフト PCB のネジを外す
シャフト PCB の 4 本のネジを外します。

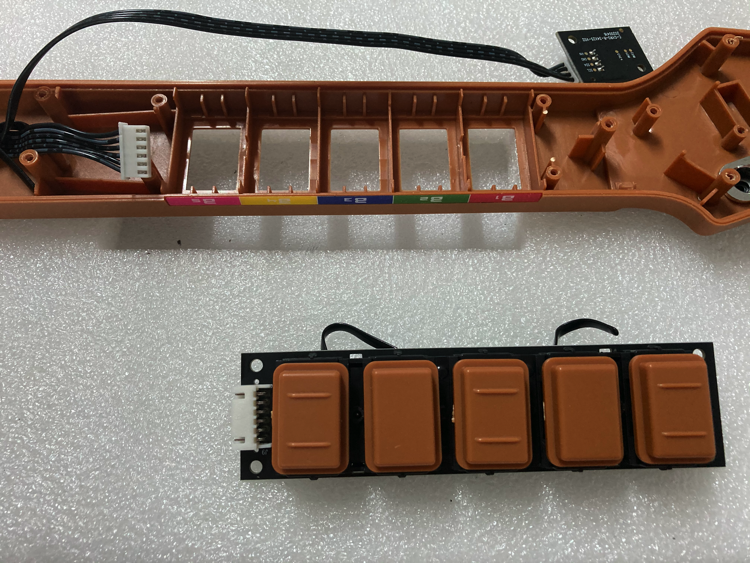

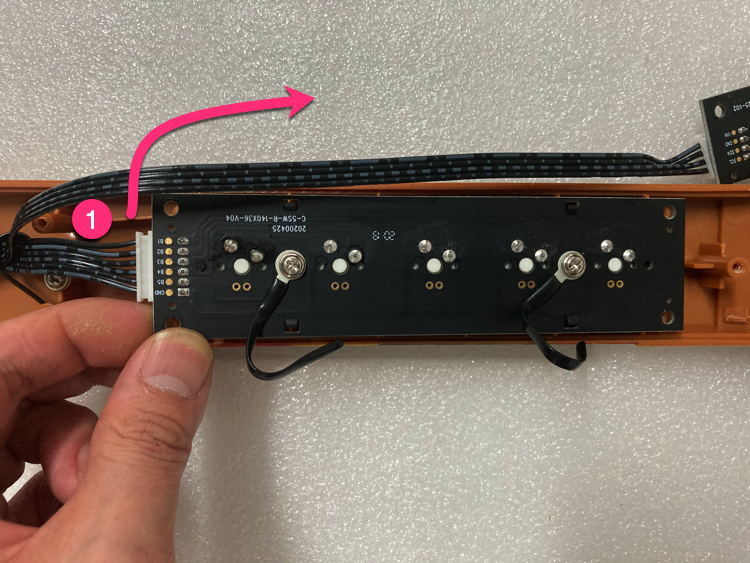

シャフト PCB を取り出す
シャフト PCB を取り出し、6PIN ワイヤーを取り外します（上に押し上げます）。

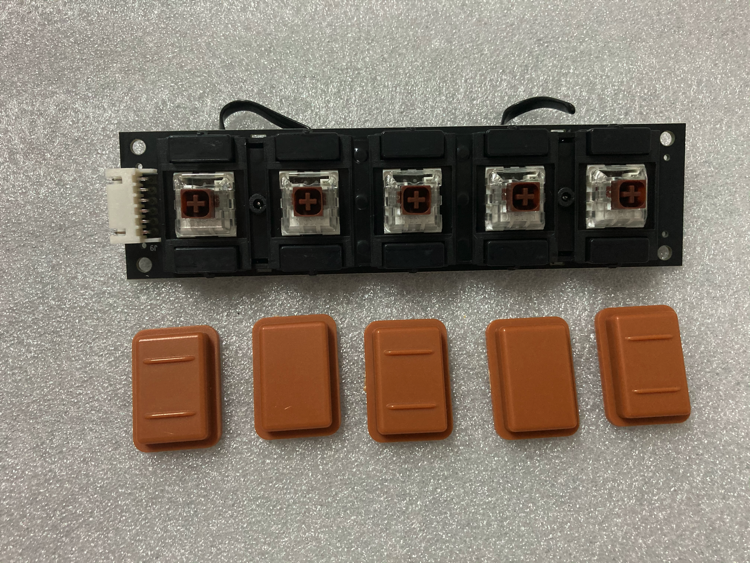

キーキャップを取り外す
すべてのキーキャップを取り外します。

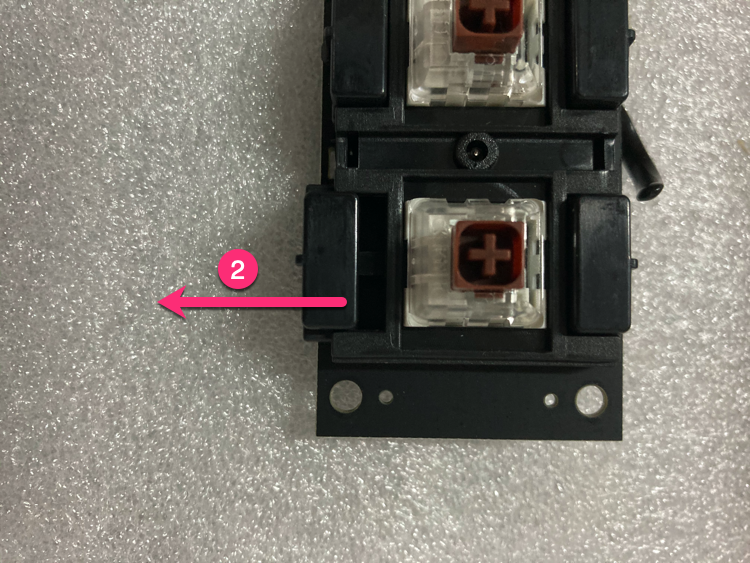

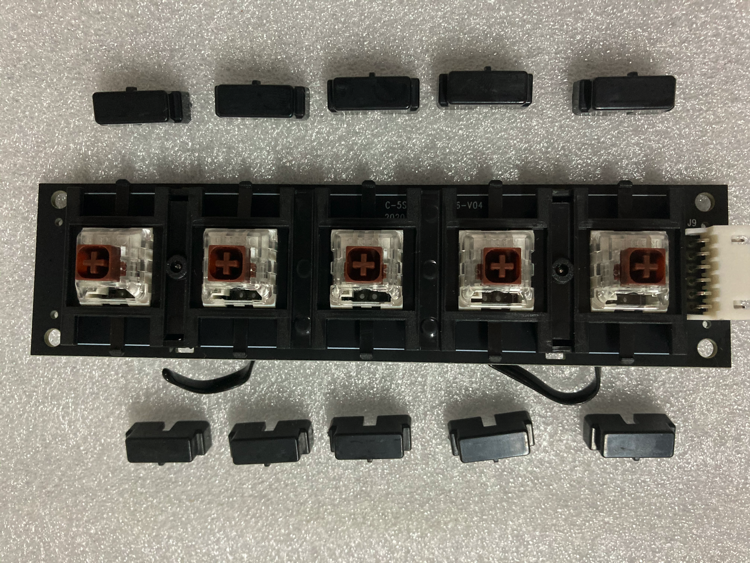

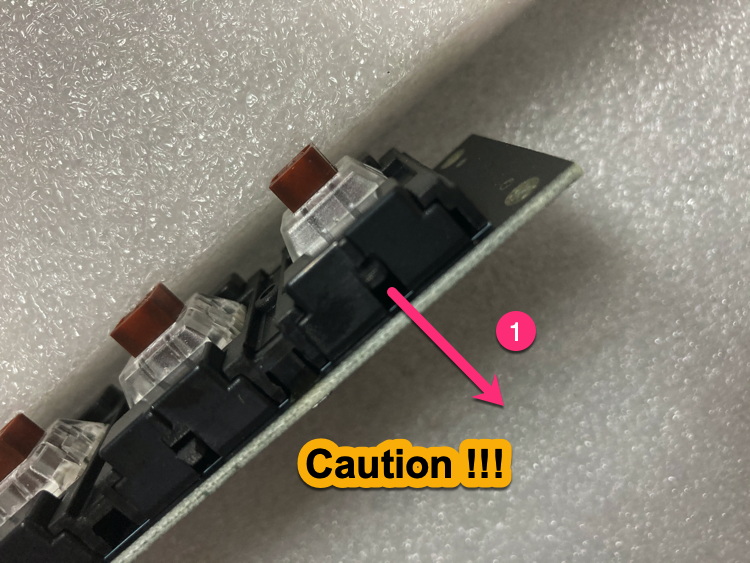

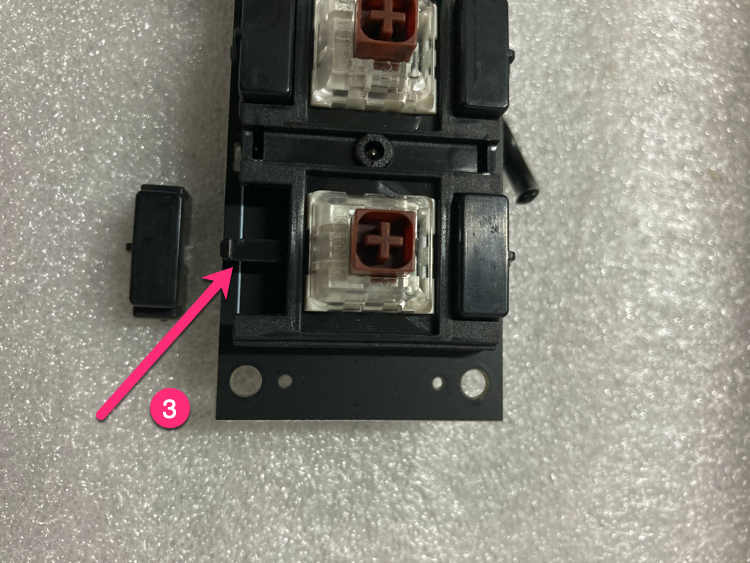

リミットブロックを取り外す
10 個のリミットブロックを取り外します（指を約 1mm 下に軽く押し、横に押し出します）。

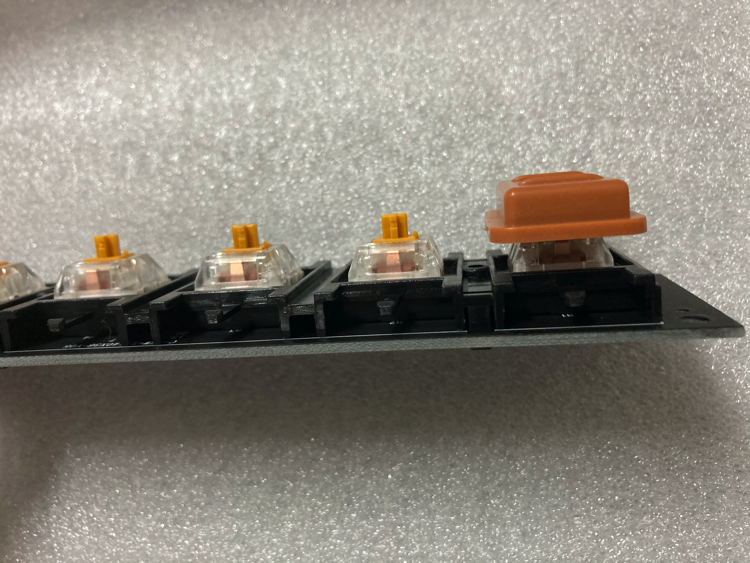

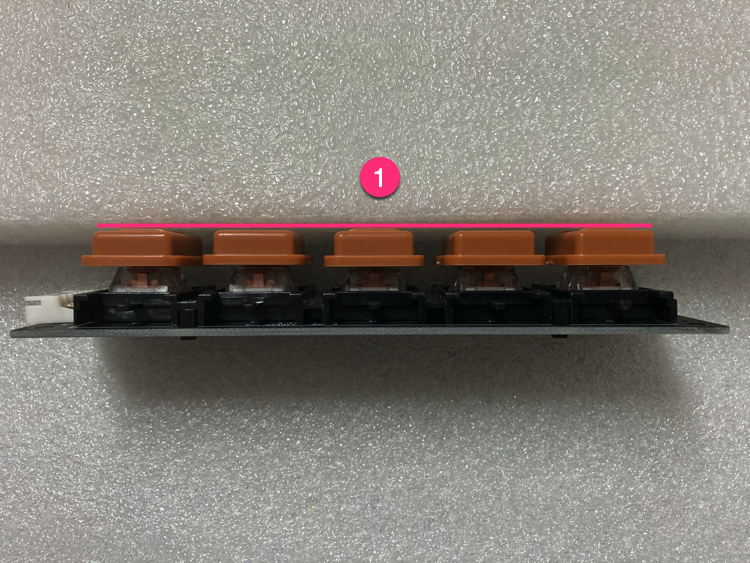

新しい PCB にキーキャップを取り付ける
ゴールドスイッチシャフト PCB にキーキャップを取り付け、5 つのキーキャップの高さが同じか確認します。

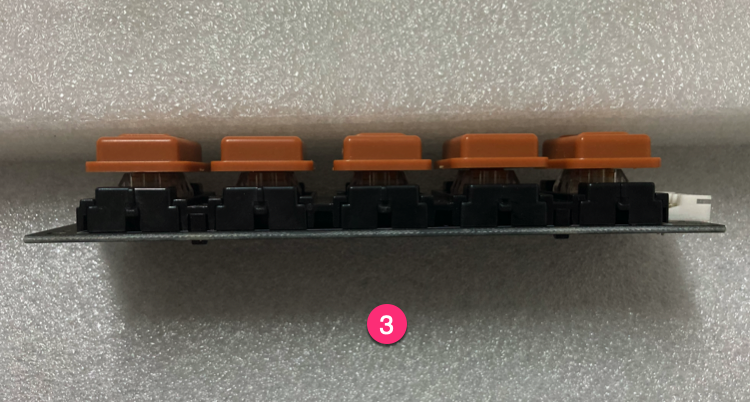

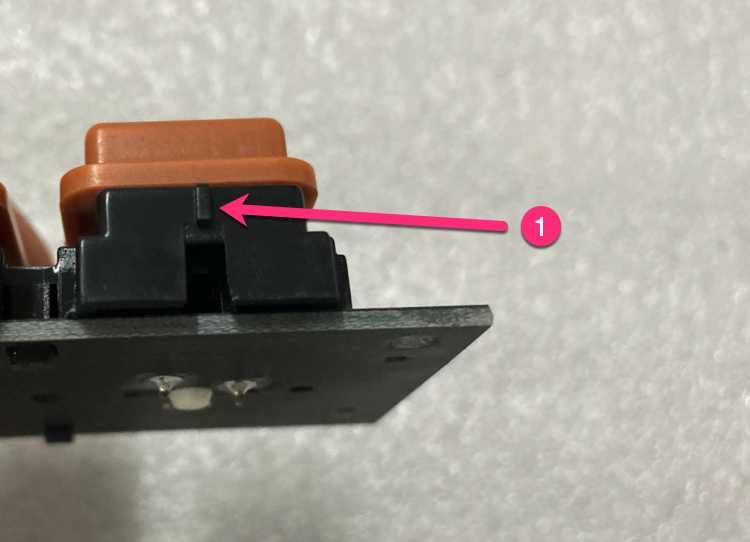

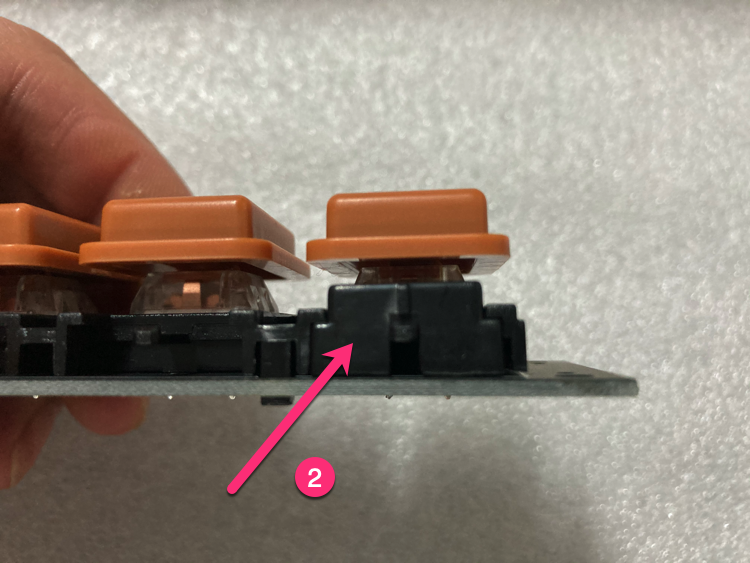

リミットブロックを取り付ける
リミットブロックを取り付けます（方向に注意）。

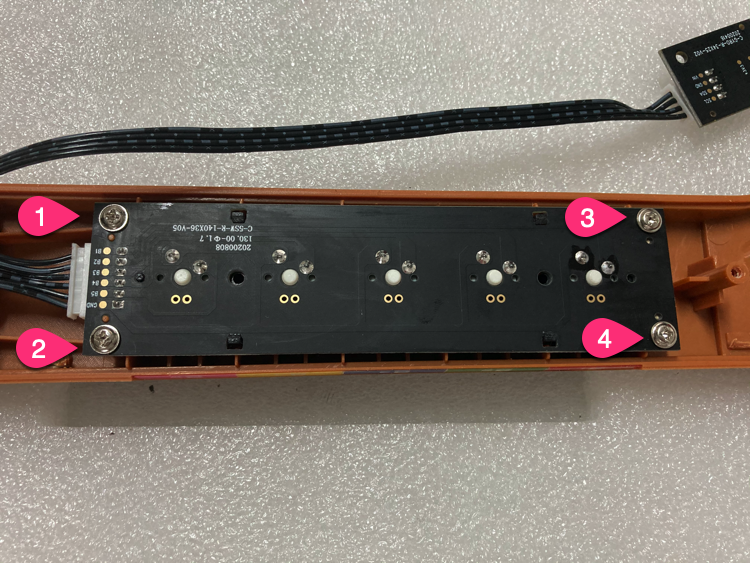

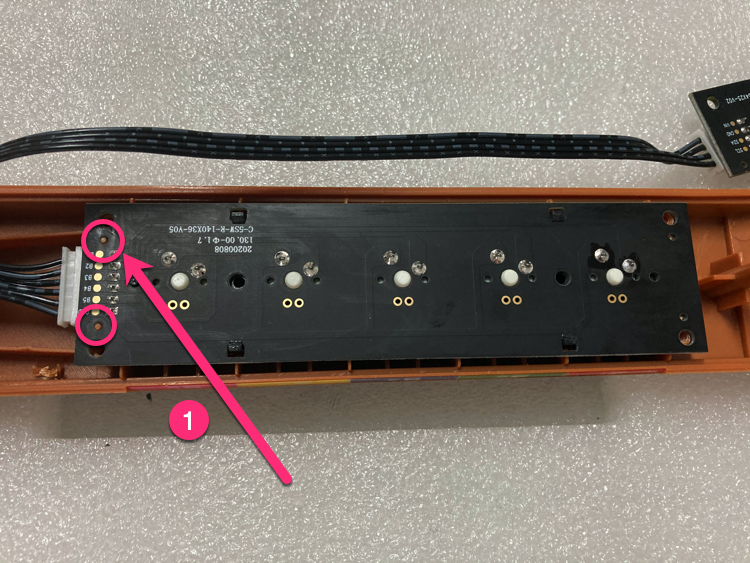

ゴールドスイッチシャフト PCB を取り付ける
ゴールドスイッチシャフト PCB を取り付けます（微調整用に 0.2mm の隙間を残します）。

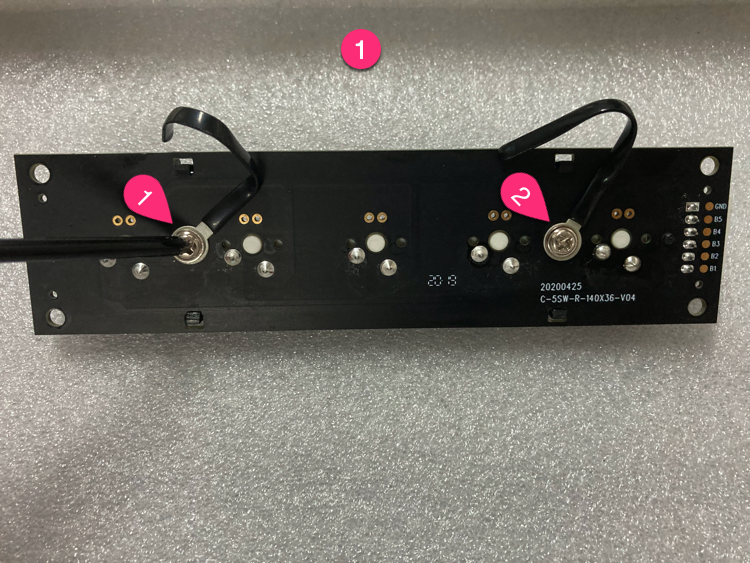

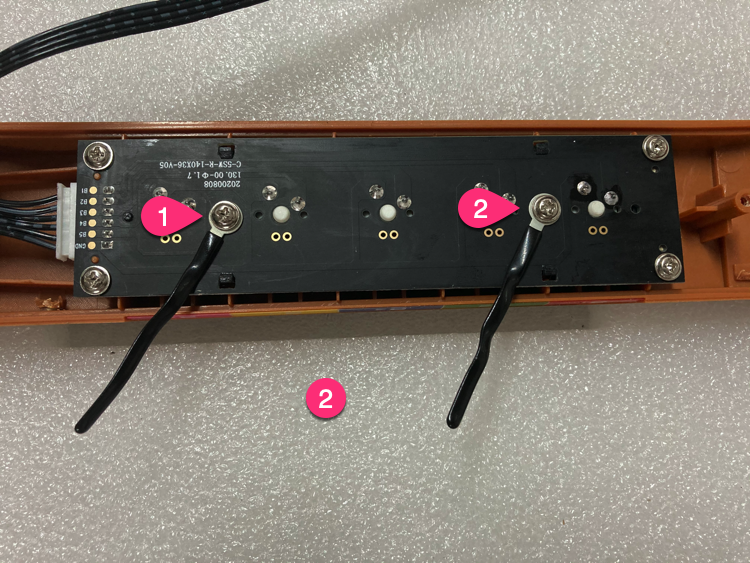

ワイヤーハーネスを取り付ける
元の PCB からネジを外し、新しい PCB に取り付けます。

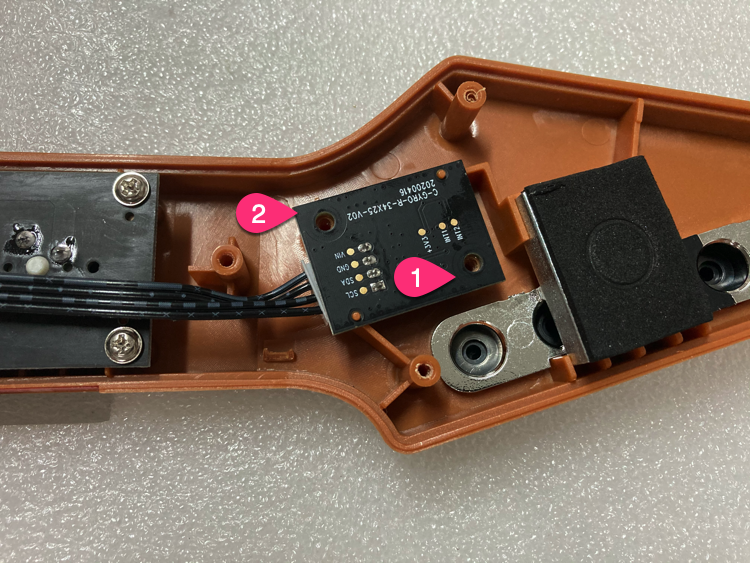

ジャイロスコープ PCB を取り付ける
ジャイロスコープ PCB を取り付けます。

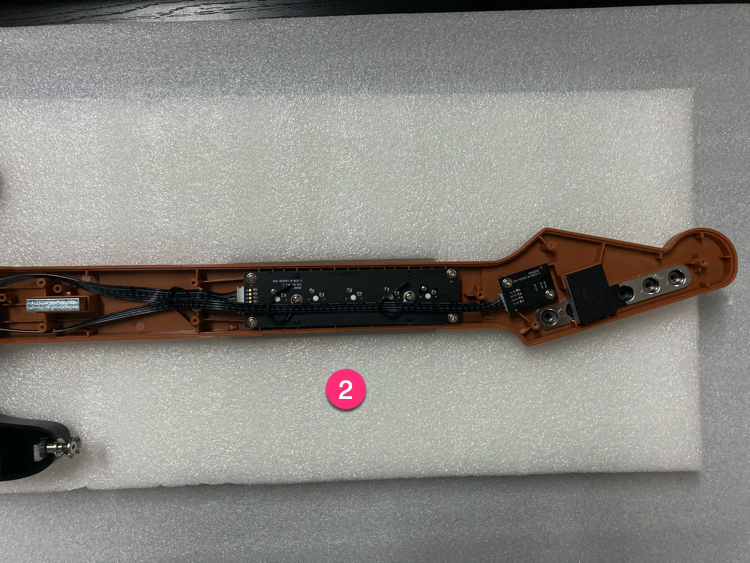

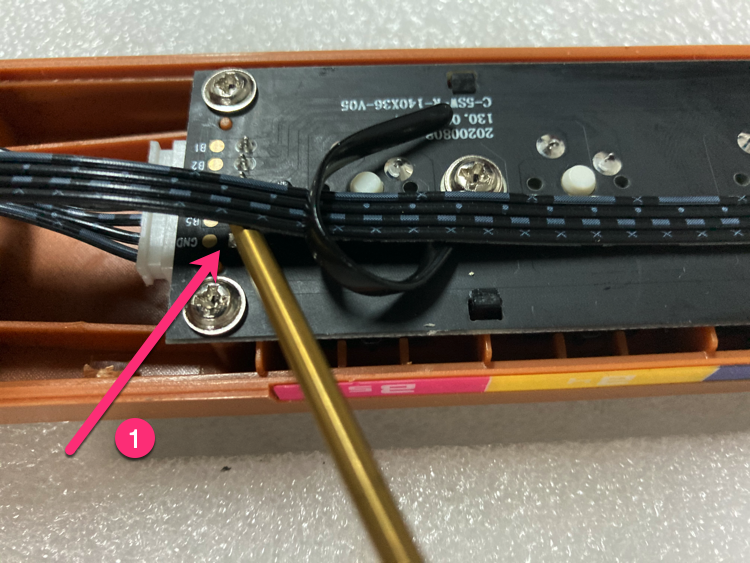

ワイヤーの位置を固定
ワイヤーハーネスでワイヤーの位置を固定します（ワイヤーと DIP パッドの間に隙間を残します）。

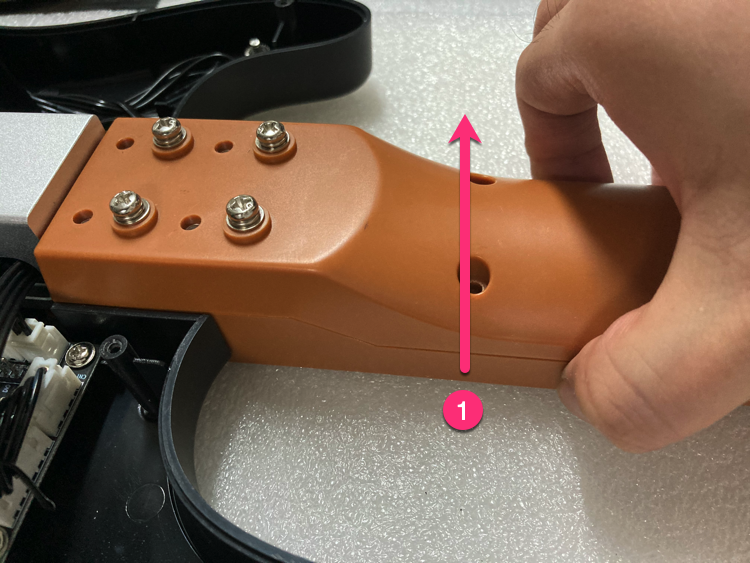

ネジを取り付ける
ネジを取り付けます（ギターのネックを軽く持ち上げると作業しやすくなります）。

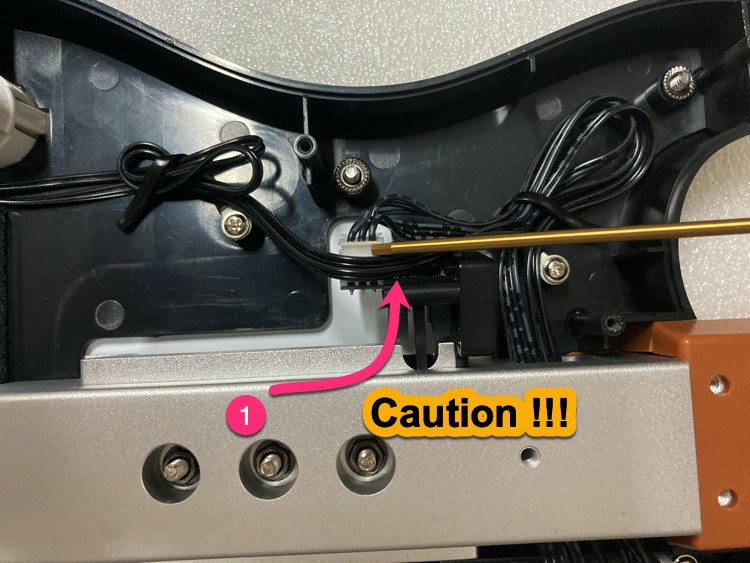

ボタンワイヤーを処理
Select/Start ボタンのワイヤーを処理します。

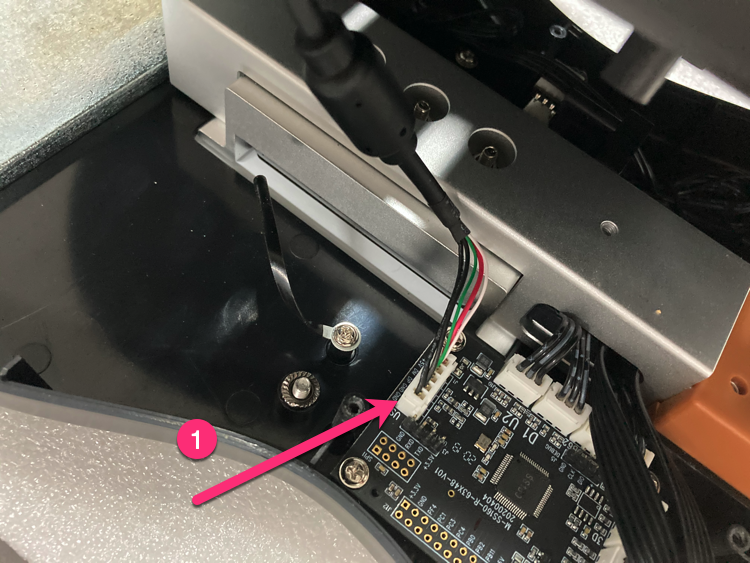

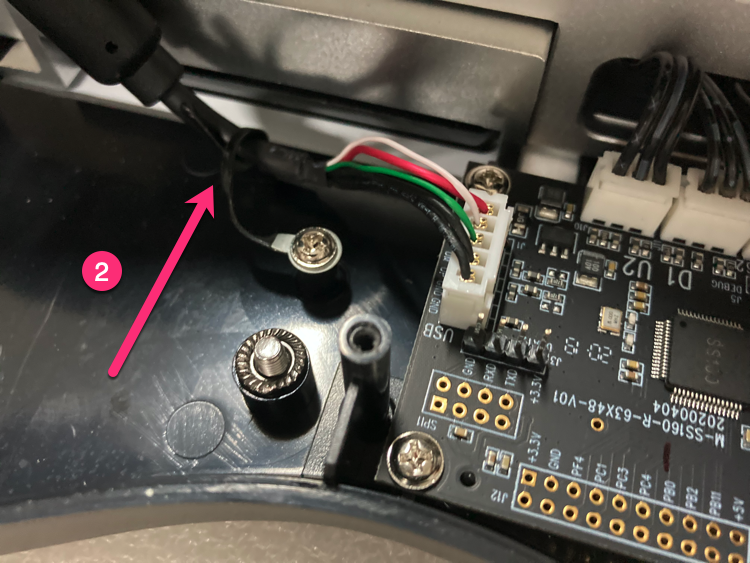

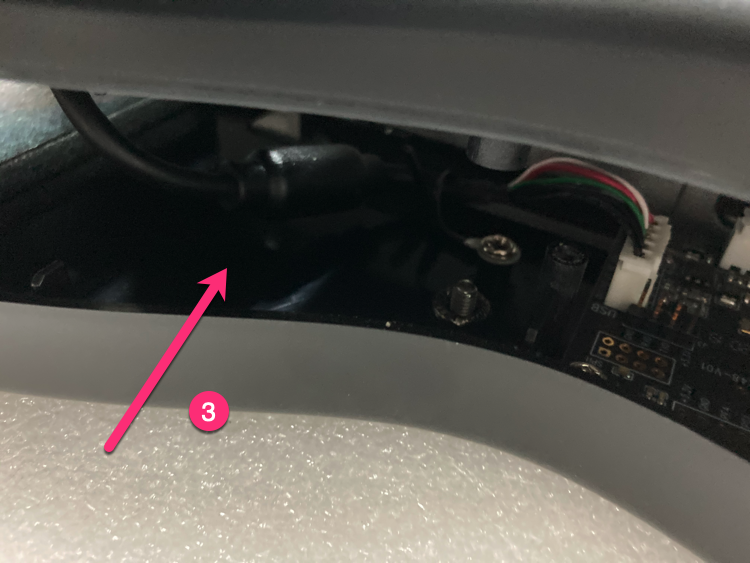

底面カバーを処理
5PIN USB を挿入し、ワイヤーハーネスを整理します。

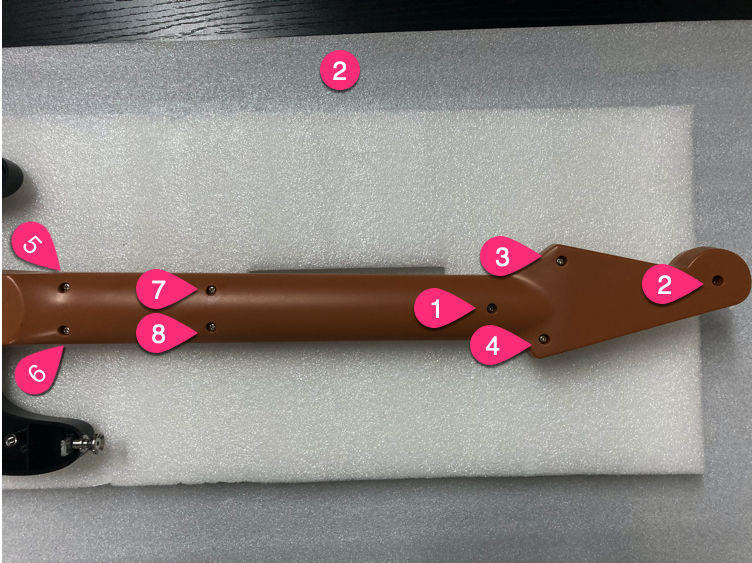

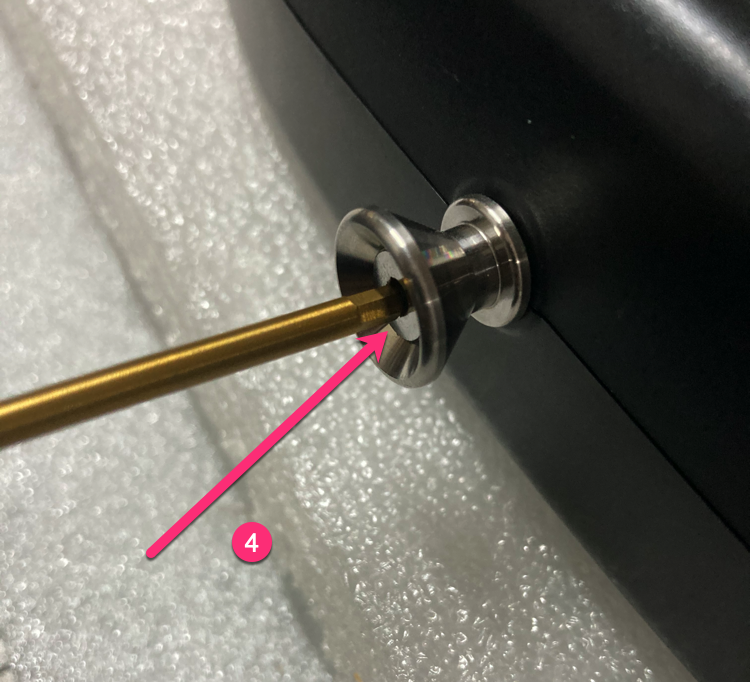

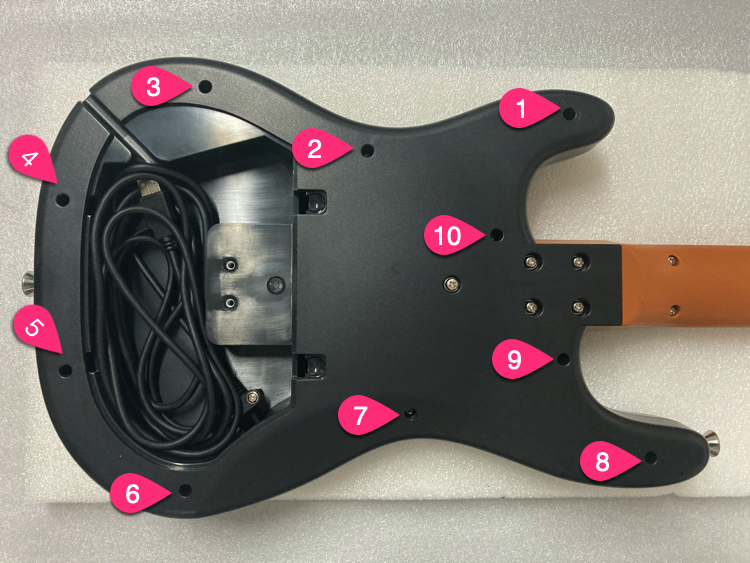

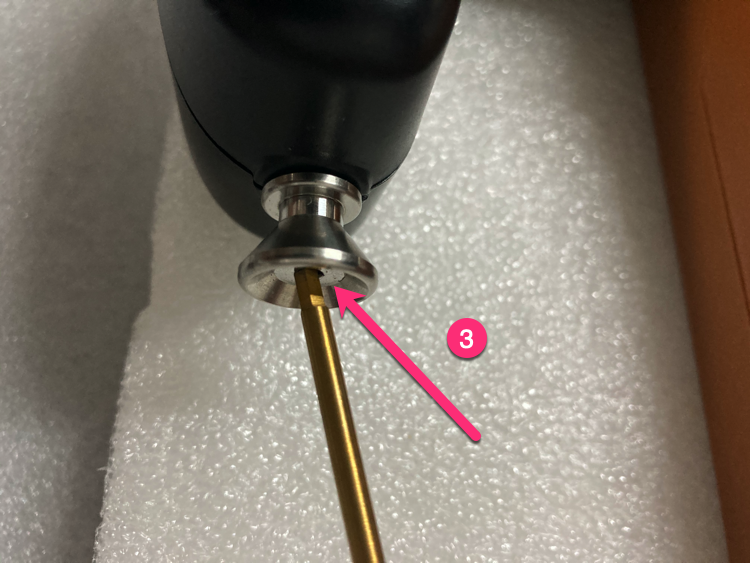

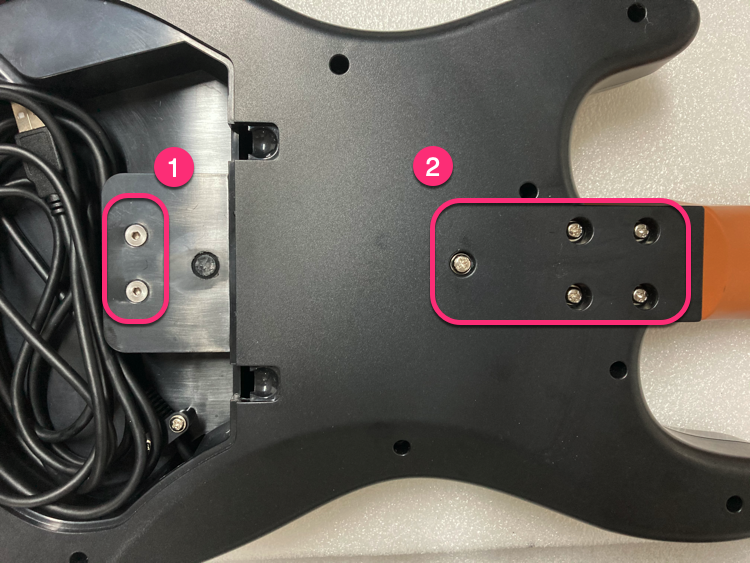

底面カバーのネジを取り付ける
順番通りに底面カバーのネジを取り付けます（3 番目と 4 番目のネジはきつく締めすぎないでください）。

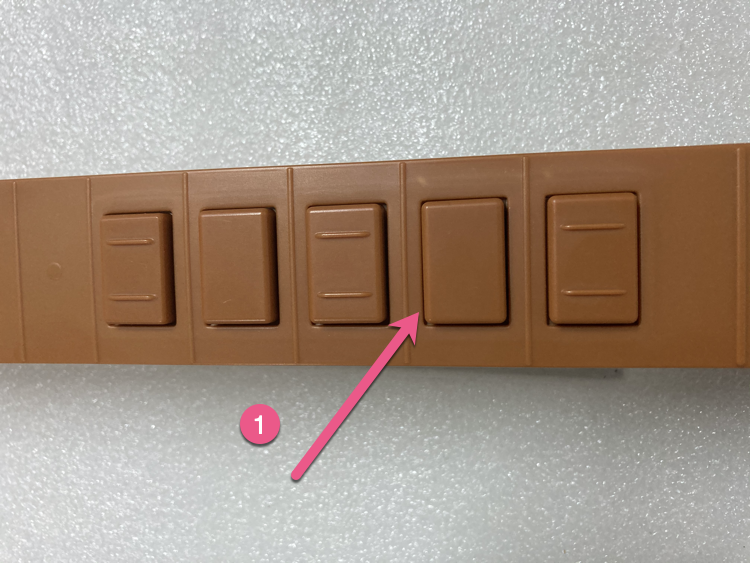

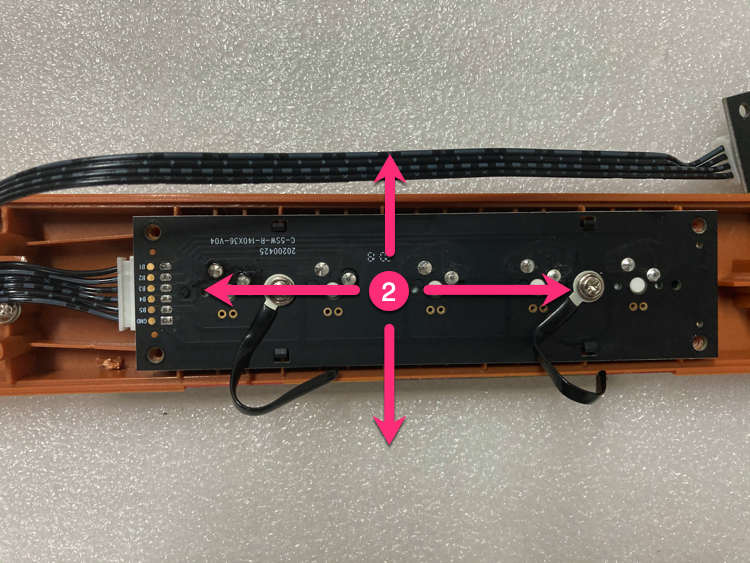

微調整（必要な場合）
ボタンの摩擦が大きすぎる場合：隙間を均一に保ち、シャフト PCB を調整します（4 方向に各 0.2mm）。
完了
交換完了、すべてのボタンが正常に動作するかテストします。
問題が解決しない場合は、メールでお問い合わせください。
