GITALLER 샤프트 회로 기판 교체 튜토리얼
난이도: 2/5 | 예상 시간: 약 15-20분
샤프트 회로 기판 종류
| 회로 기판 | 적합한 플레이어 |
|---|---|
| 골드 스위치 샤프트 회로 기판 | 3손가락 플레이어 |
| 브라운 스위치 샤프트 회로 기판 | 4손가락 플레이어 |
교체 튜토리얼

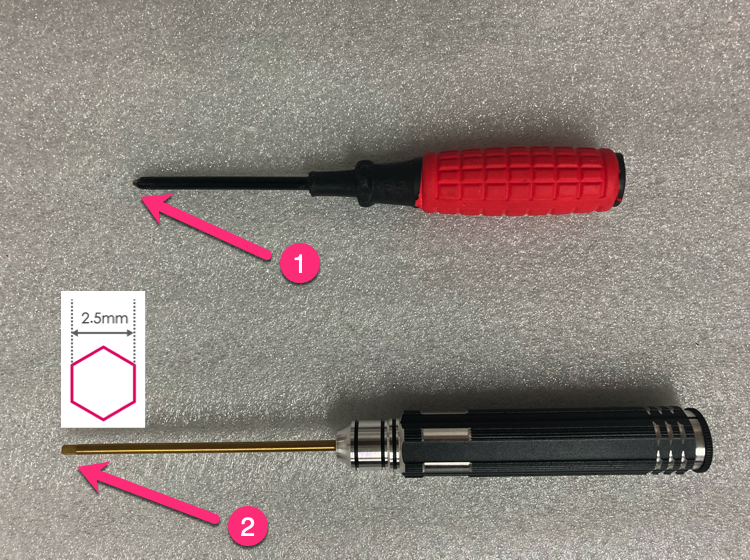

도구 준비
십자 드라이버 (가능하면 자석 포함) + 2.5mm 육각 렌치를 준비합니다.

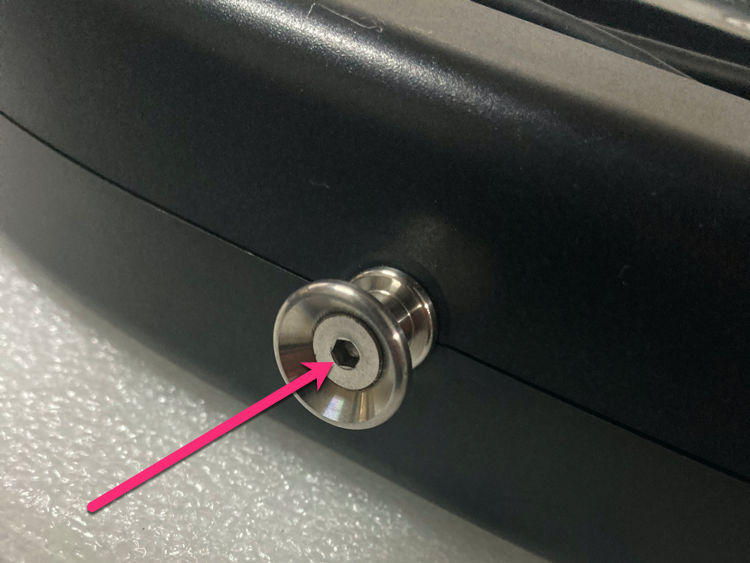

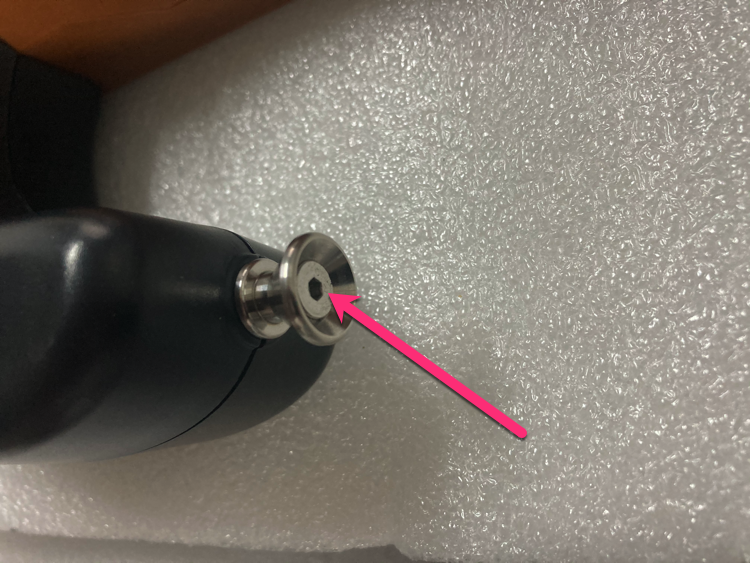

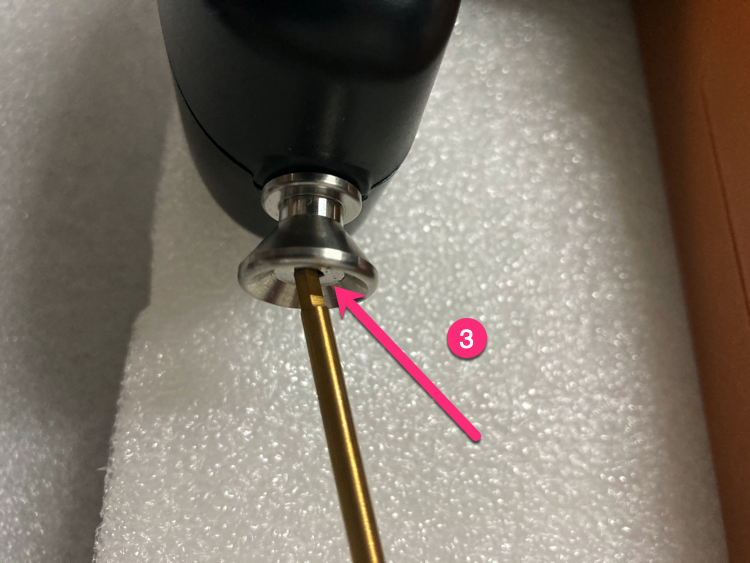

스트랩 나사 풀기
2.5mm 육각 렌치로 스트랩 위치의 나사 2개를 풀어줍니다 (풀기만 하고 제거하지 마세요).

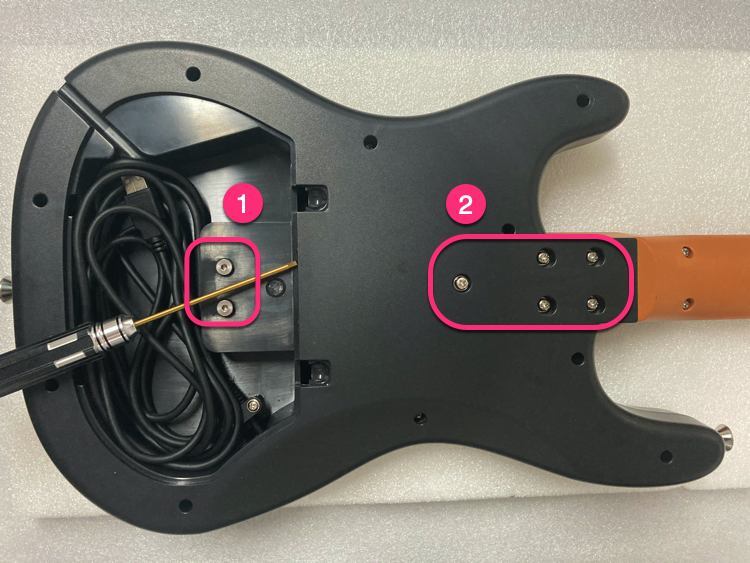

순서대로 나사 풀기
그림에 표시된 순서대로 나사를 풀어줍니다.
나사 10개 풀기
나사 10개를 풀어줍니다.

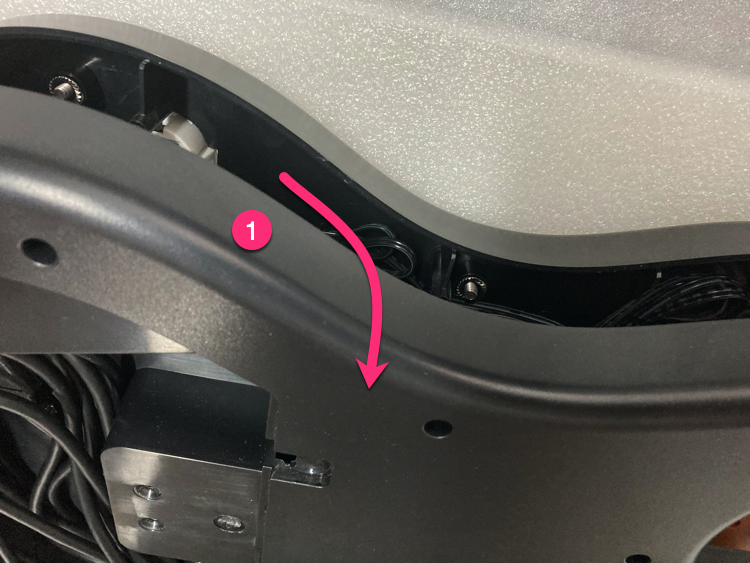

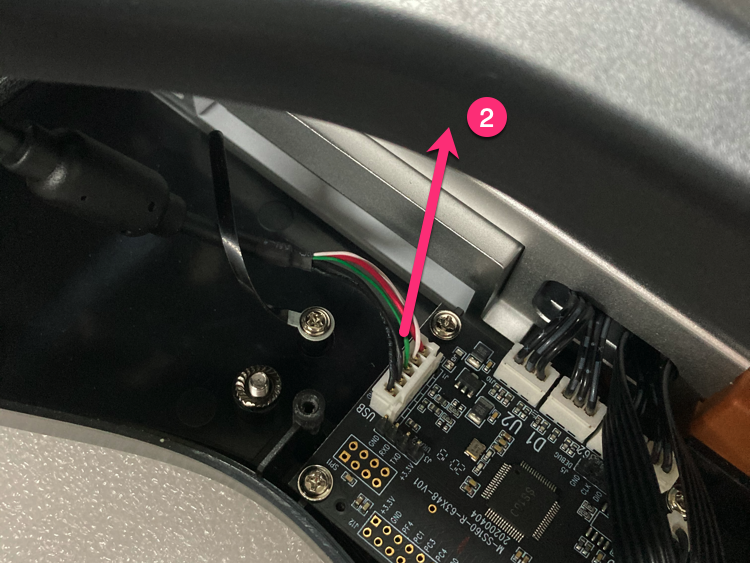

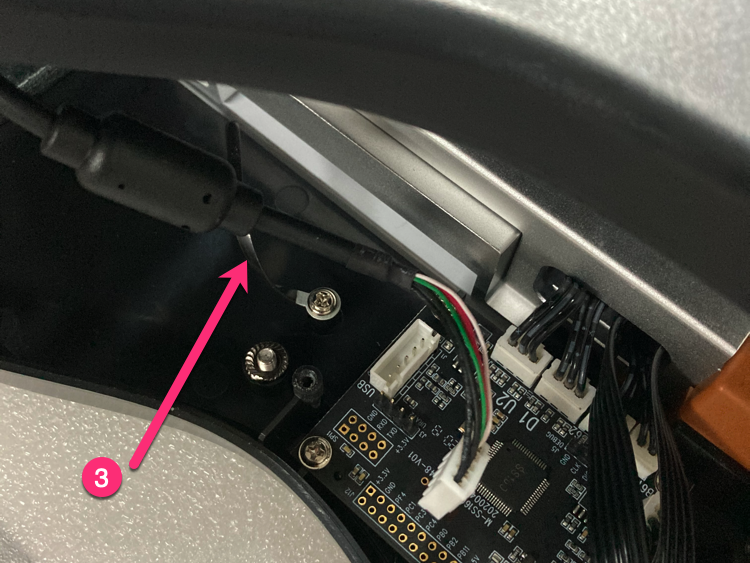

하단 커버 열기
윗부분에서 열고, 5PIN USB 케이블을 뽑고, USB 케이블 클립을 풀어줍니다.

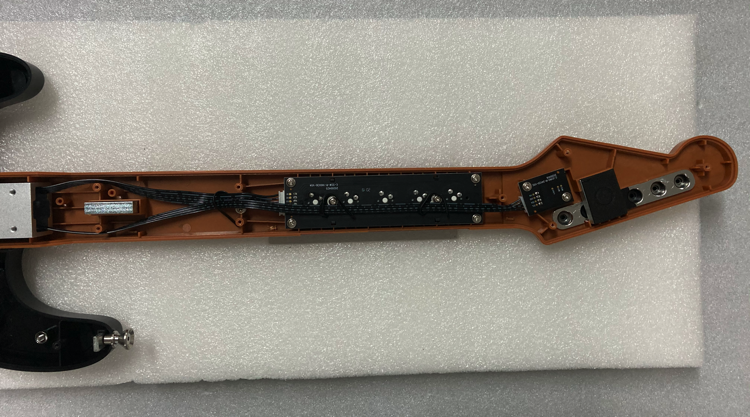

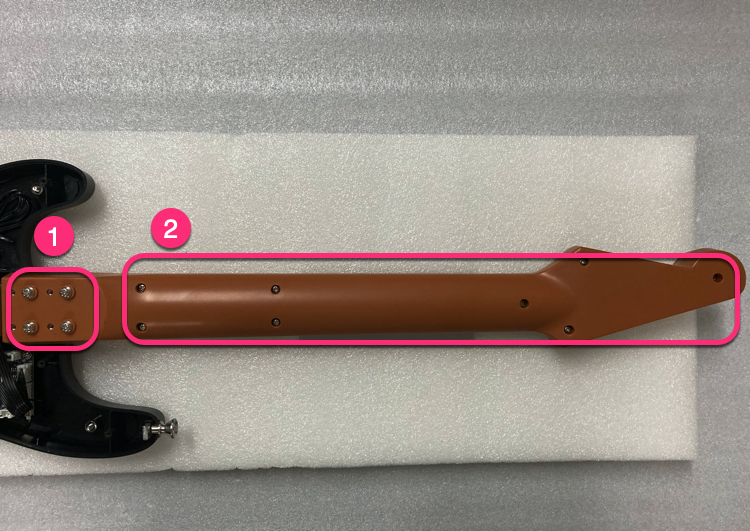

순서대로 나사 제거
그림에 표시된 순서대로 나사를 제거합니다.

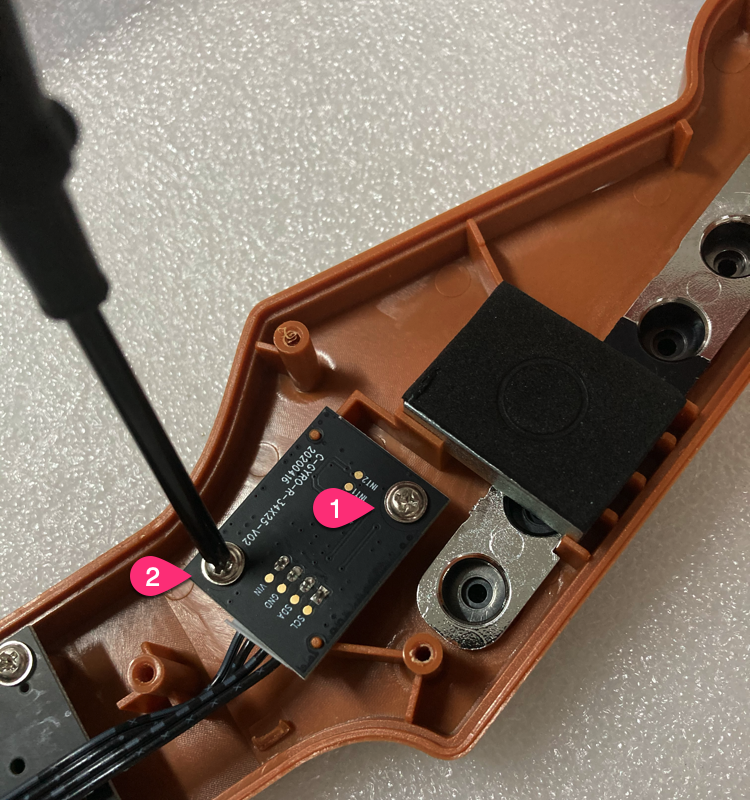

자이로스코프 PCB 나사 풀기
자이로스코프 PCB의 나사 2개를 풀어줍니다.

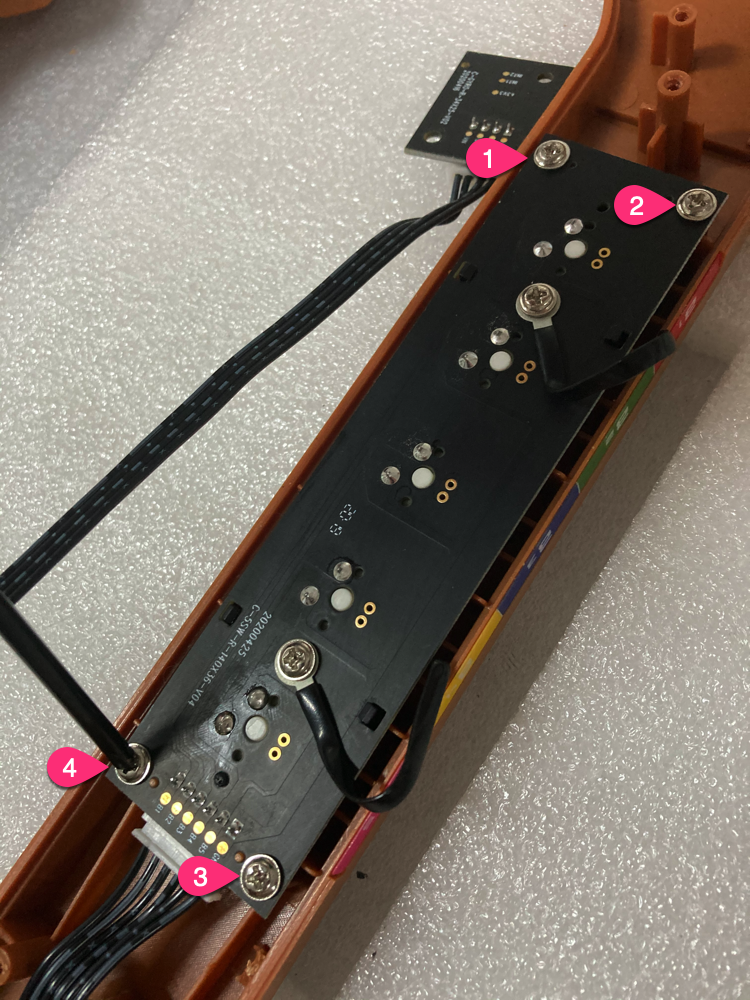

샤프트 PCB 나사 풀기
샤프트 PCB의 나사 4개를 풀어줍니다.

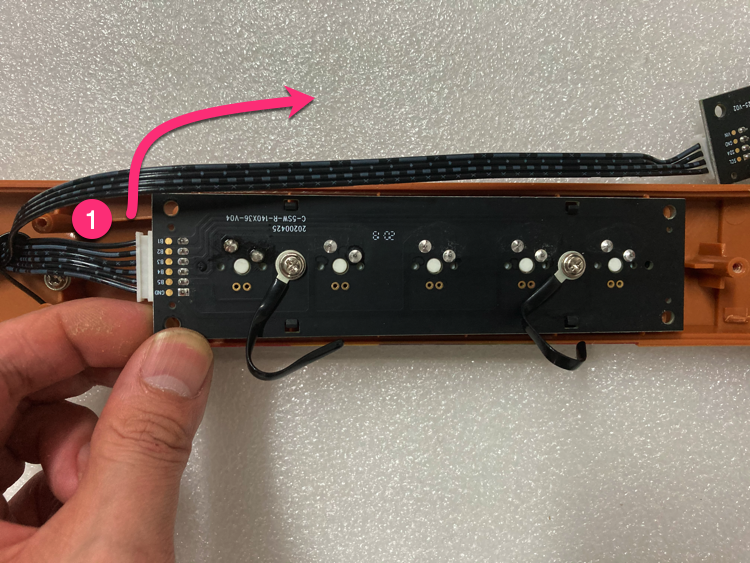

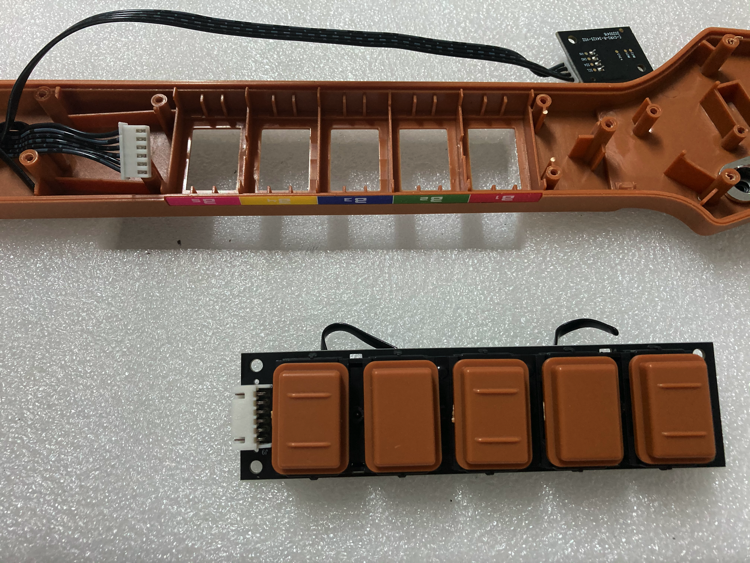

샤프트 PCB 꺼내기
샤프트 PCB를 꺼내고 6PIN 와이어를 제거합니다 (위로 밀어올립니다).

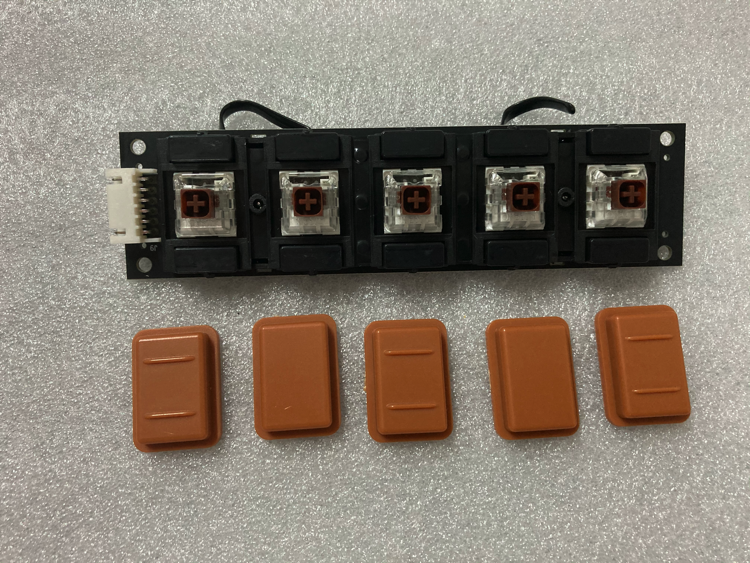

키캡 제거
모든 키캡을 제거합니다.

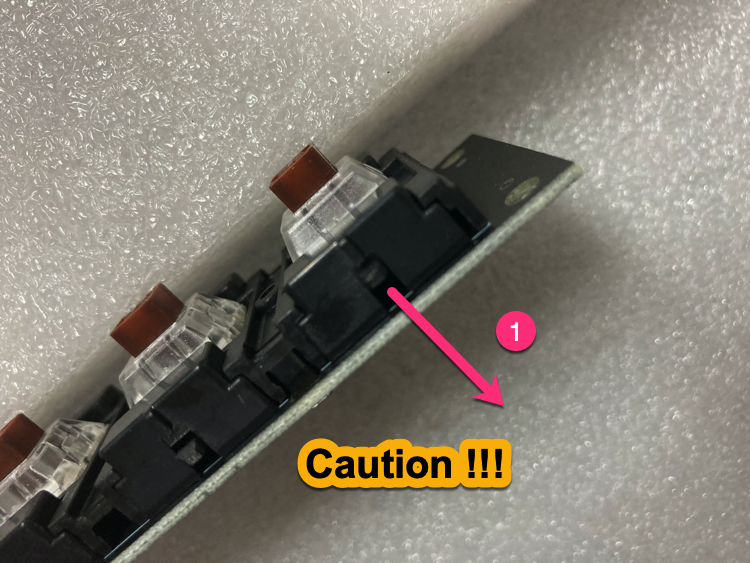

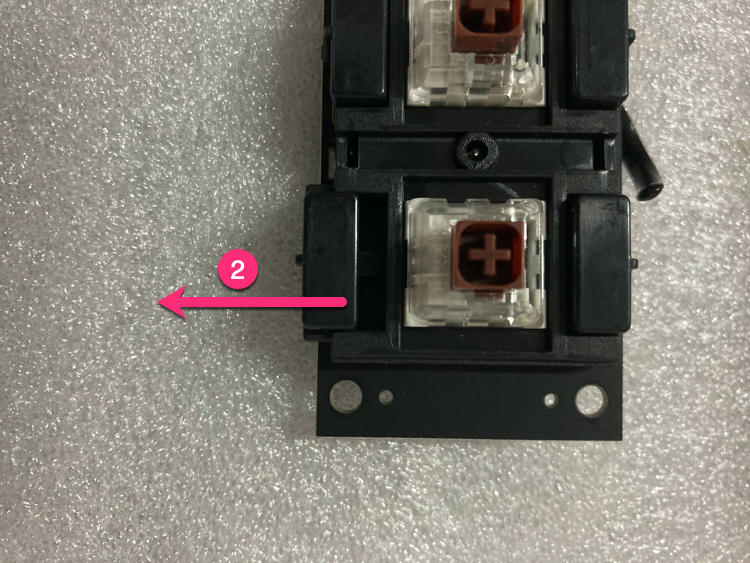

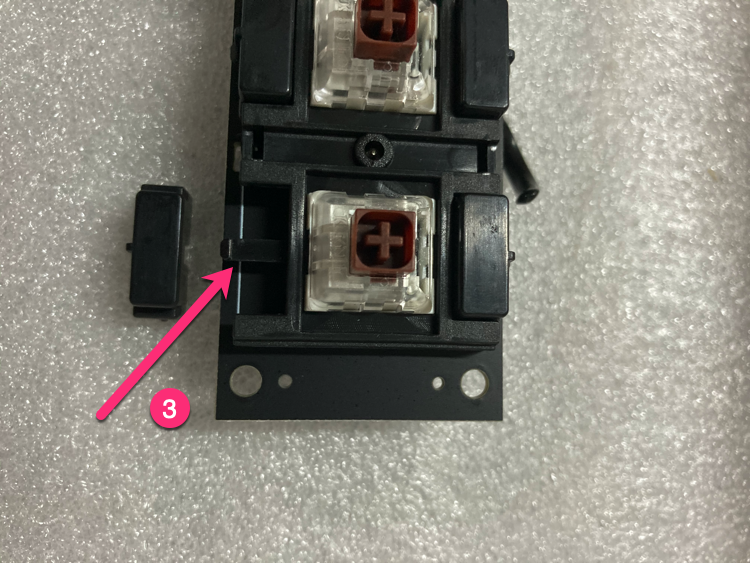

리밋 블록 제거

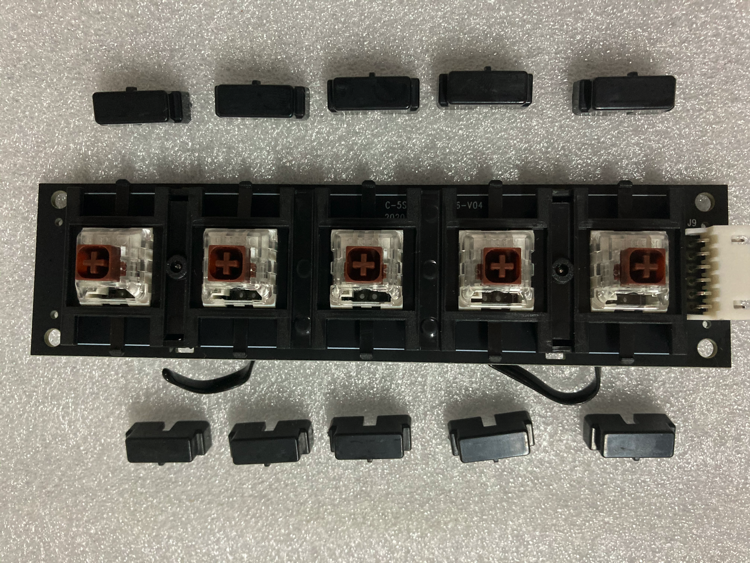

리밋 블록 10개를 제거합니다 (손가락으로 약 1mm 아래로 가볍게 누르고, 옆으로 밀어냅니다).

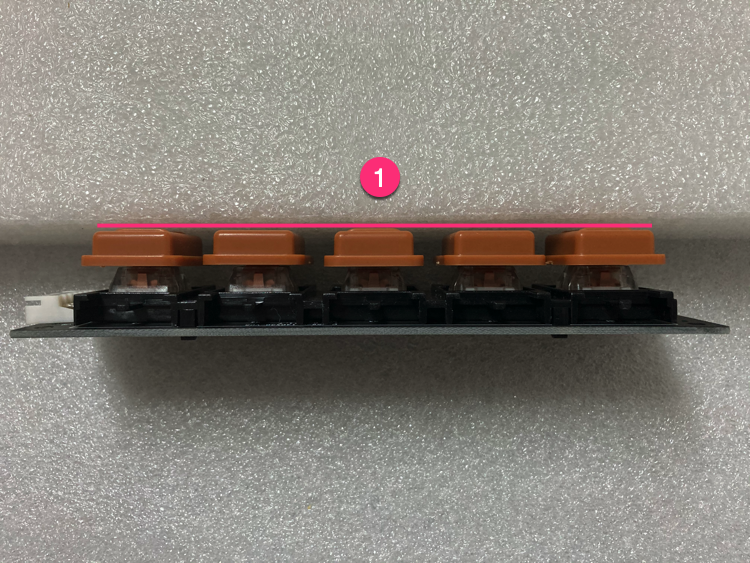

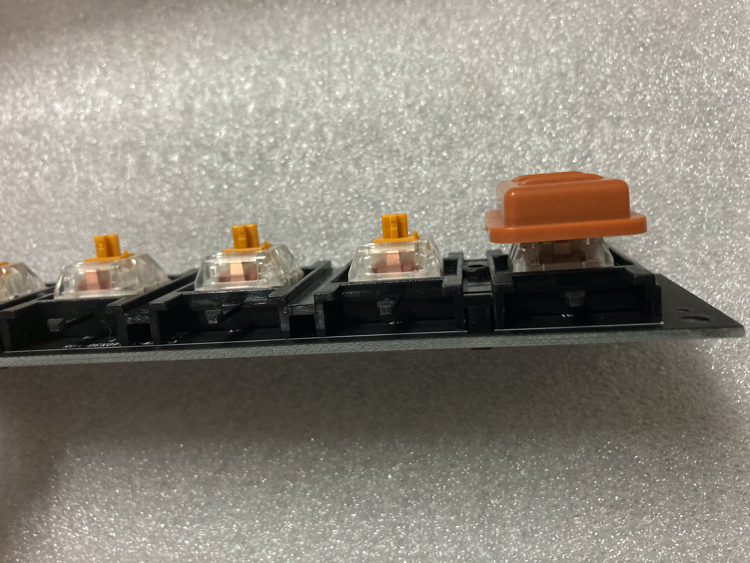

새 PCB에 키캡 설치
골드 스위치 샤프트 PCB에 키캡을 설치하고, 키캡 5개의 높이가 같은지 확인합니다.

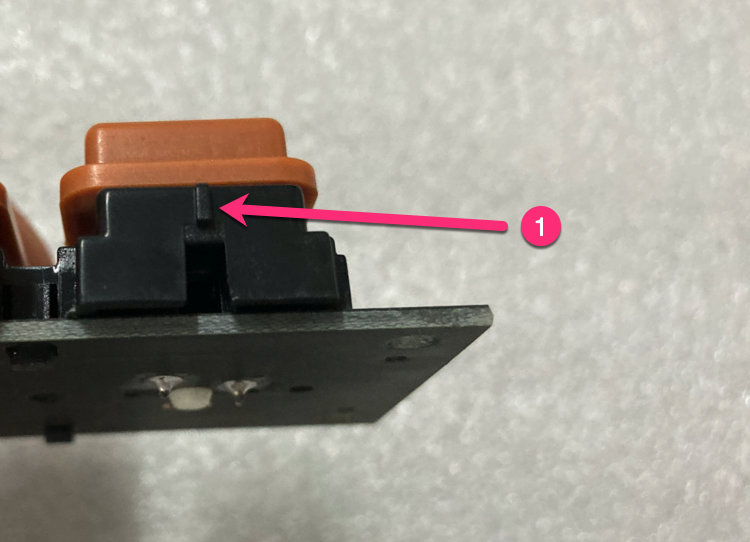

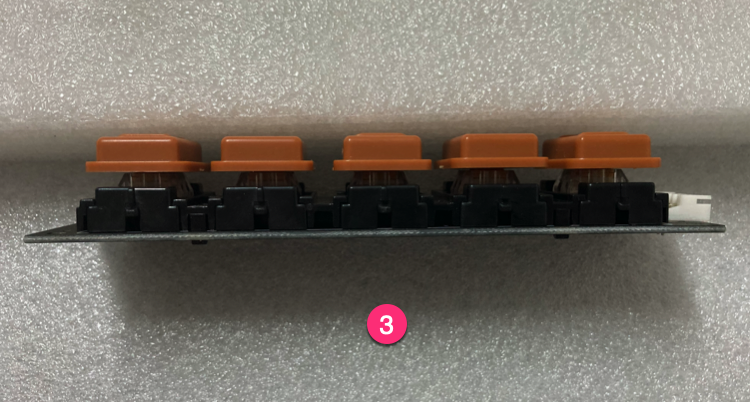

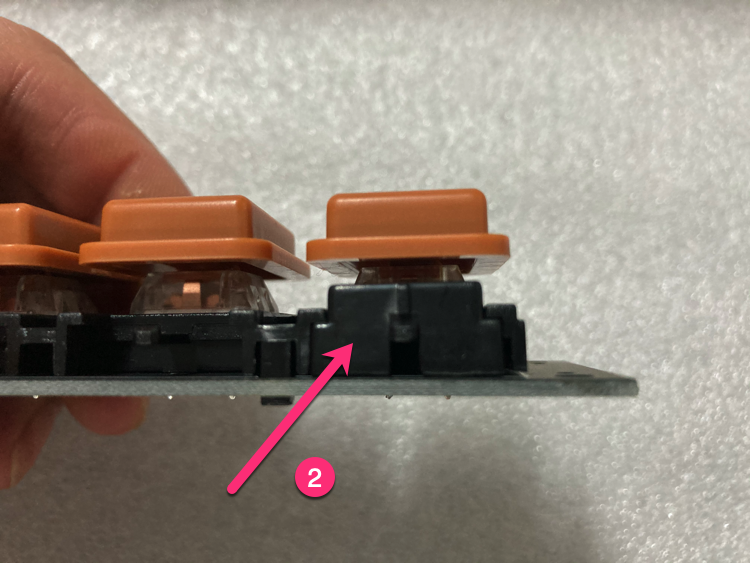

리밋 블록 설치
리밋 블록을 설치합니다 (방향에 주의).

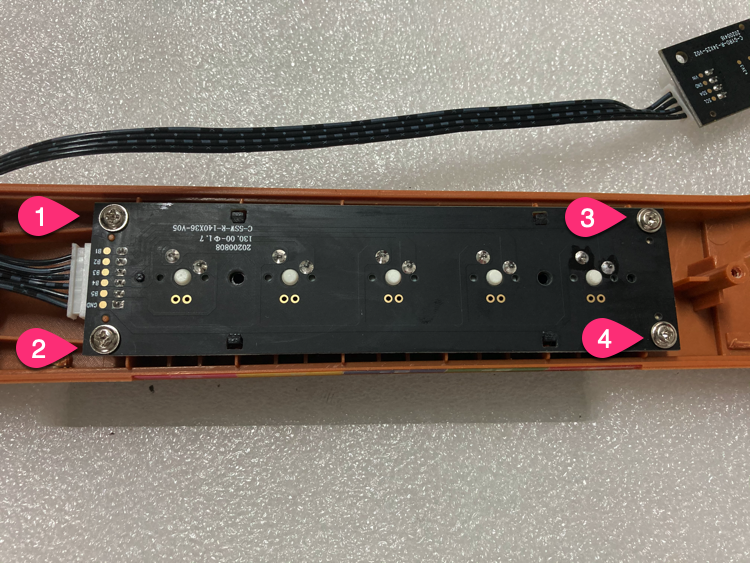

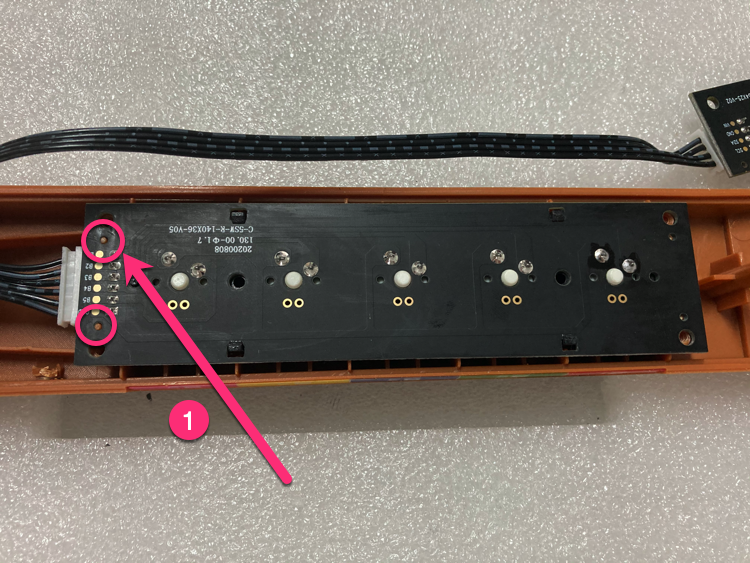

골드 스위치 샤프트 PCB 설치
골드 스위치 샤프트 PCB를 설치합니다 (미세 조정을 위해 0.2mm 간격을 남깁니다).

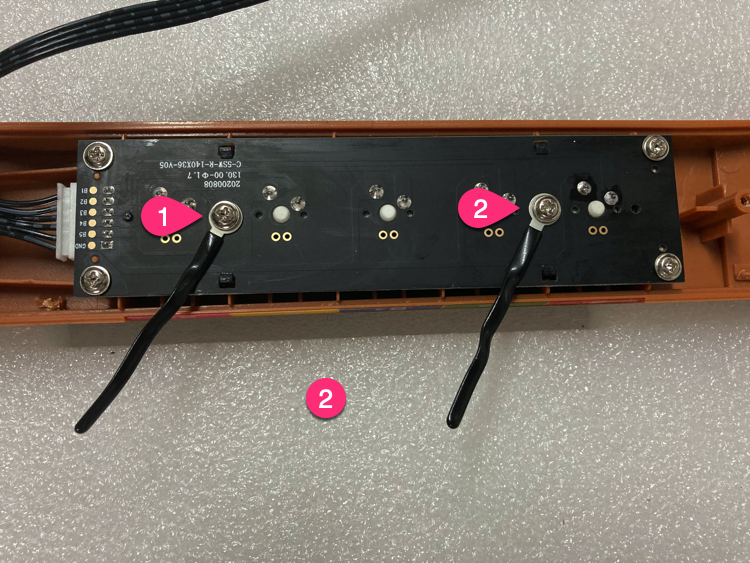

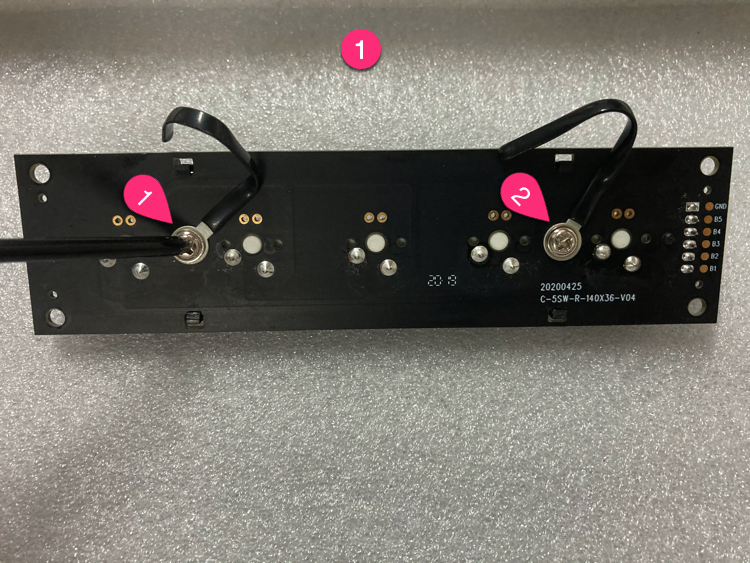

와이어 하니스 설치
원래 PCB에서 나사를 제거하고 새 PCB에 설치합니다.

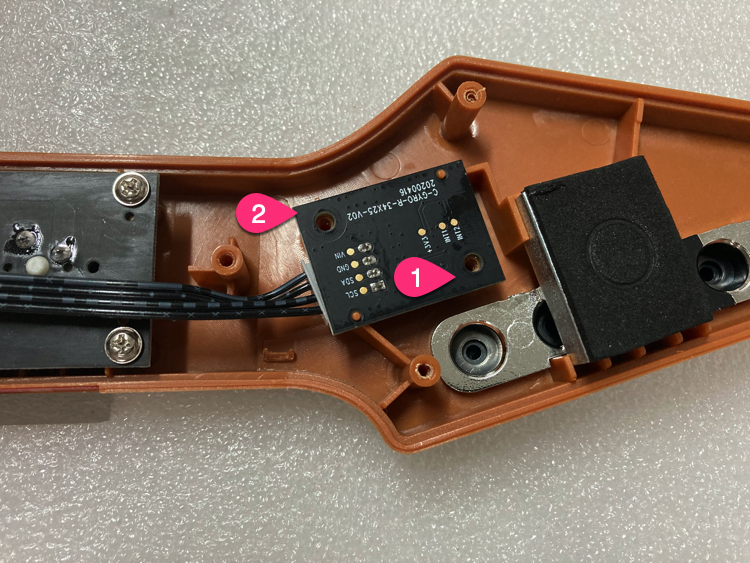

자이로스코프 PCB 설치
자이로스코프 PCB를 설치합니다.

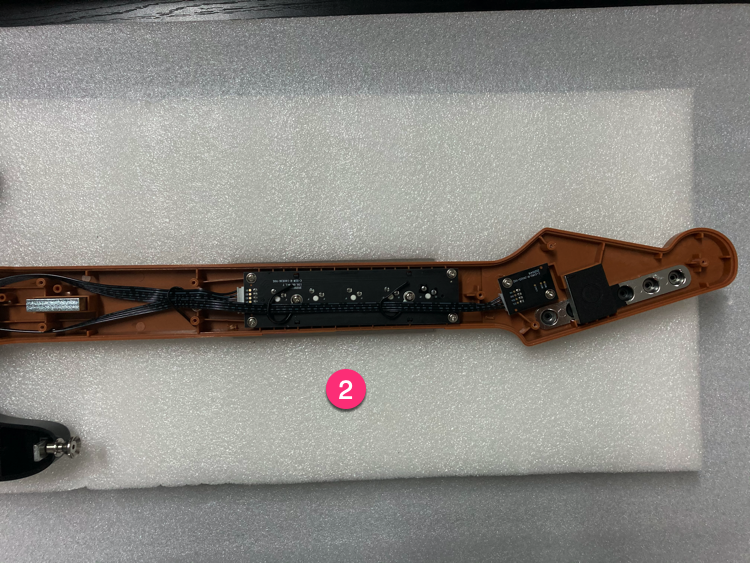

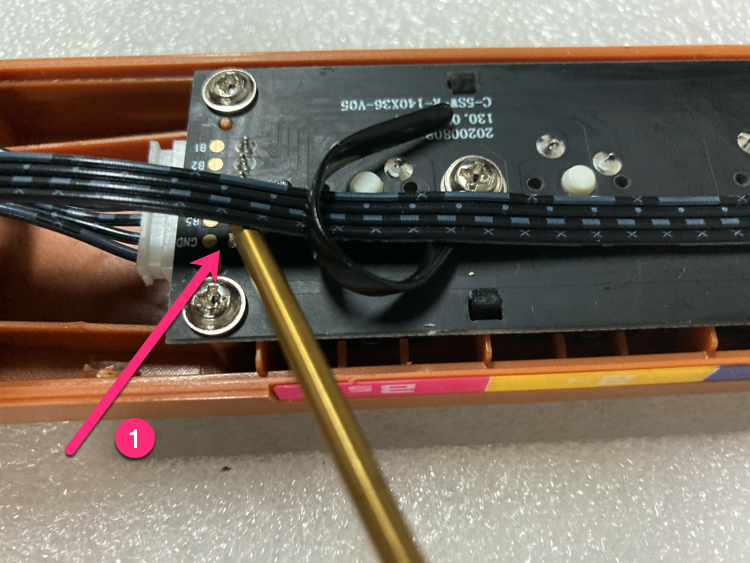

와이어 위치 고정
와이어 하니스로 와이어 위치를 고정합니다 (와이어와 DIP 패드 사이에 간격을 남깁니다).

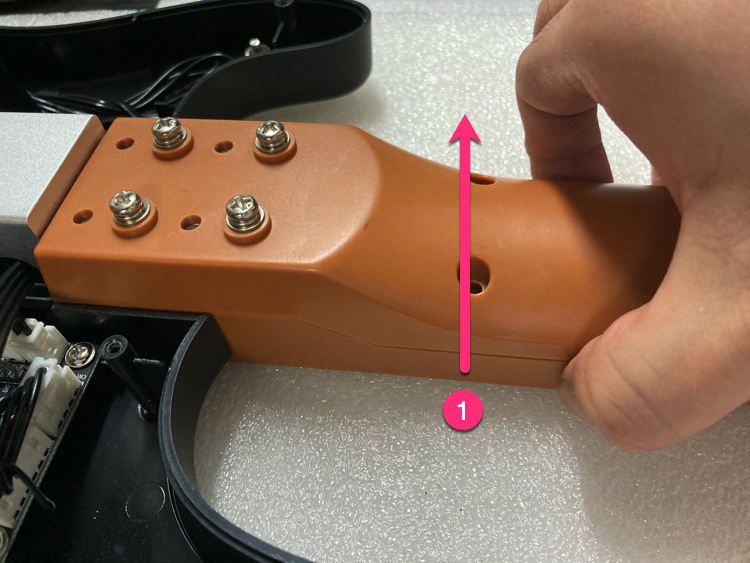

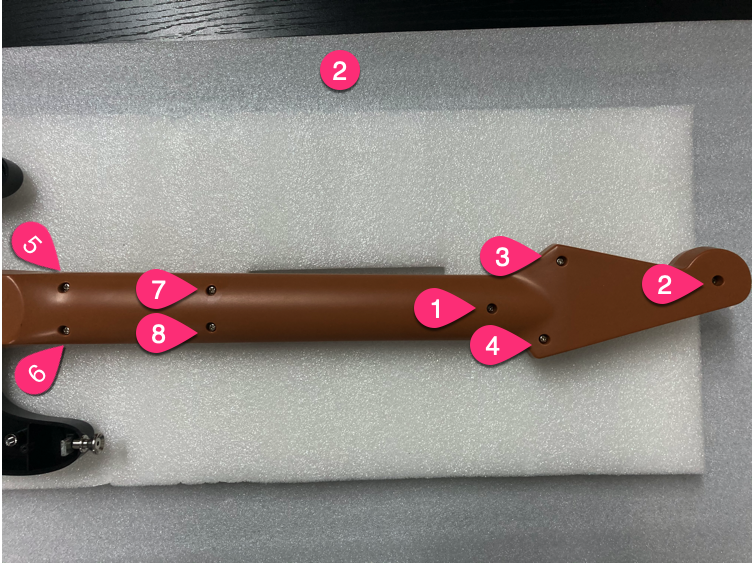

나사 설치
나사를 설치합니다 (기타 넥을 가볍게 들어올리면 작업이 쉬워집니다).

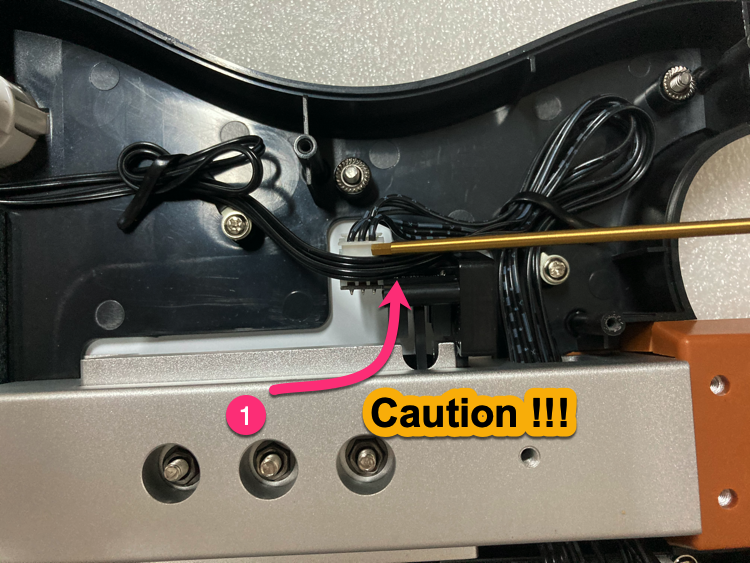

버튼 와이어 처리
Select/Start 버튼 와이어를 처리합니다.

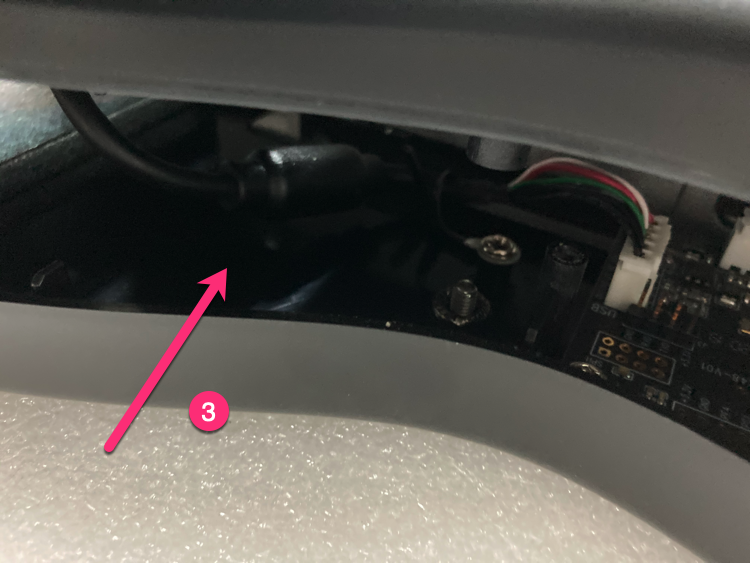

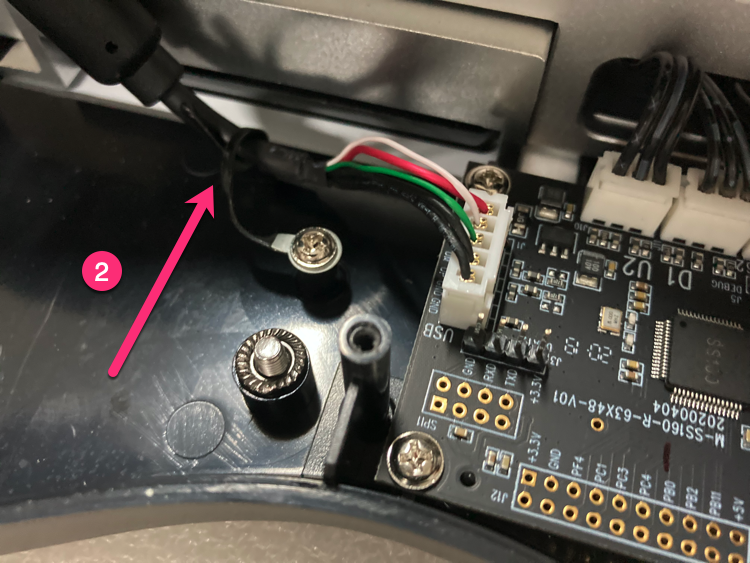

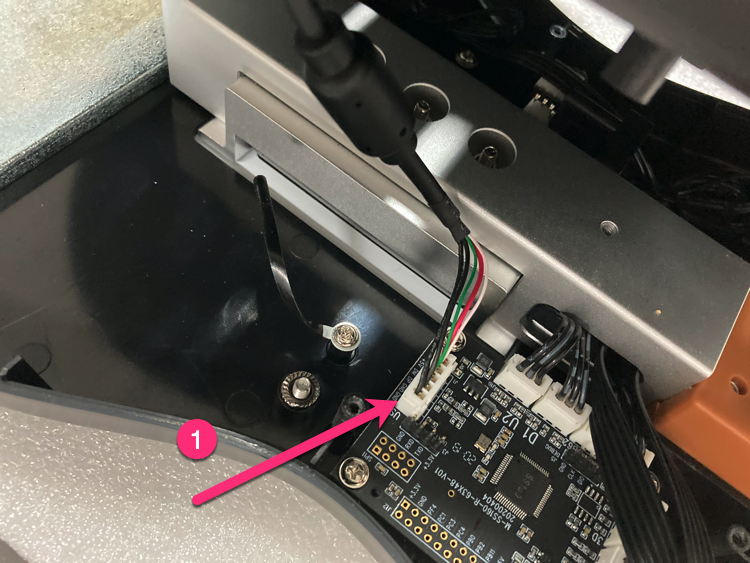

하단 커버 처리
5PIN USB를 삽입하고, 와이어 하니스를 정리합니다.

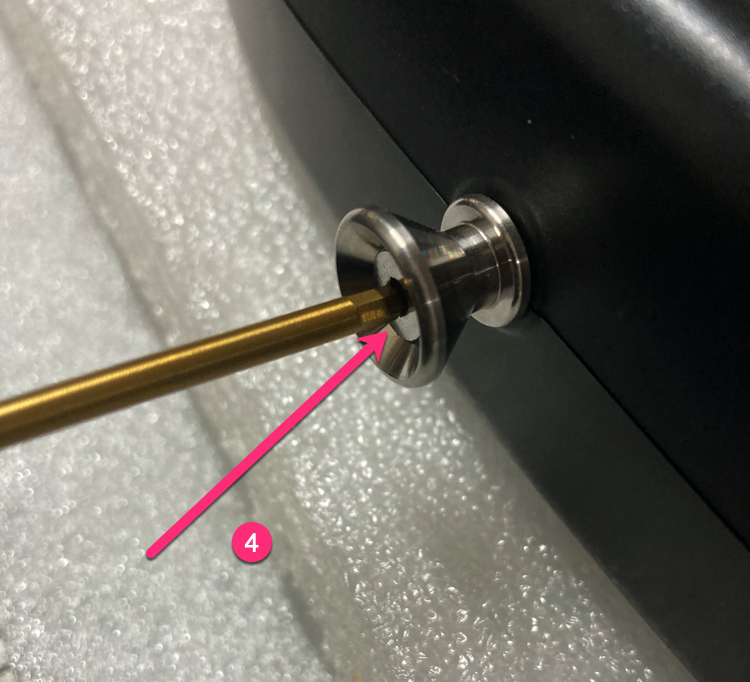

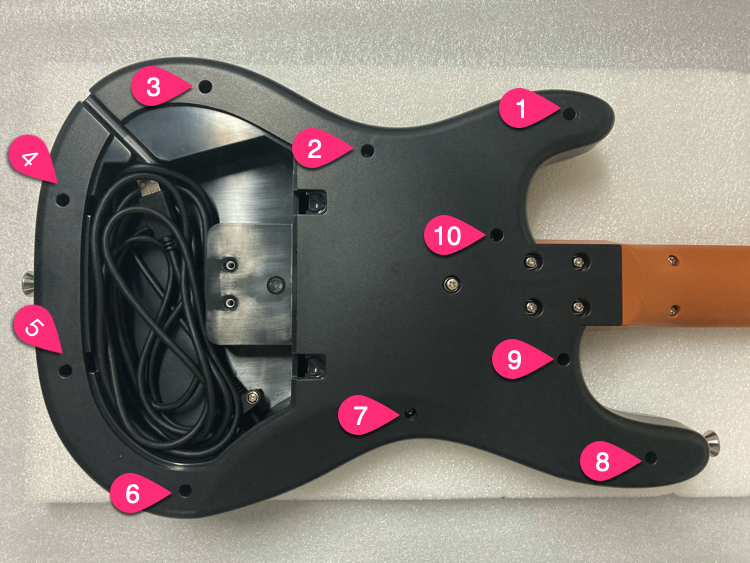

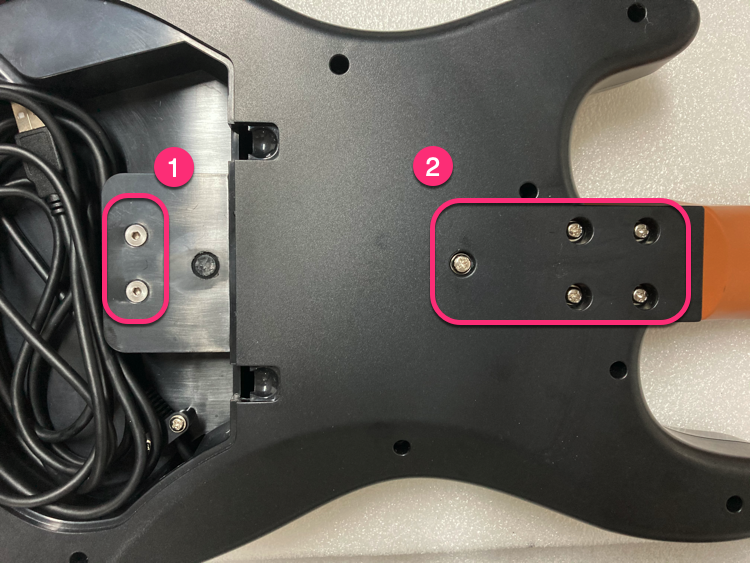

하단 커버 나사 설치
순서대로 하단 커버 나사를 설치합니다 (3번째와 4번째 나사는 너무 조이지 마세요).

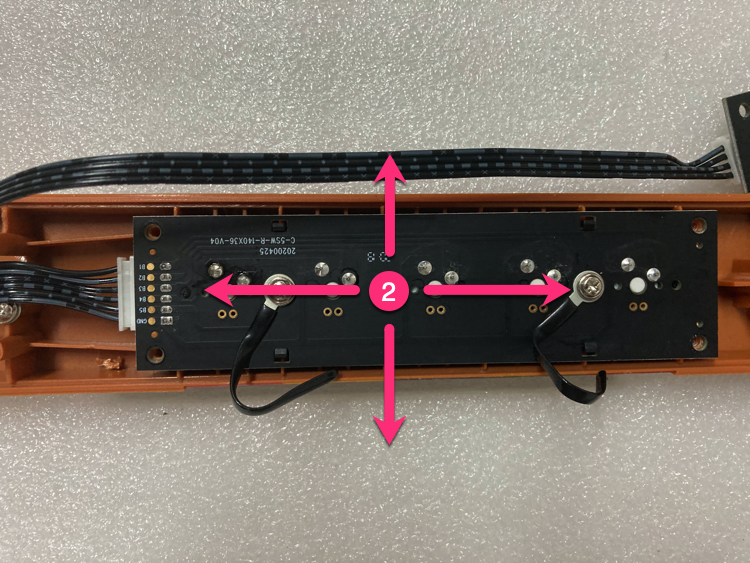

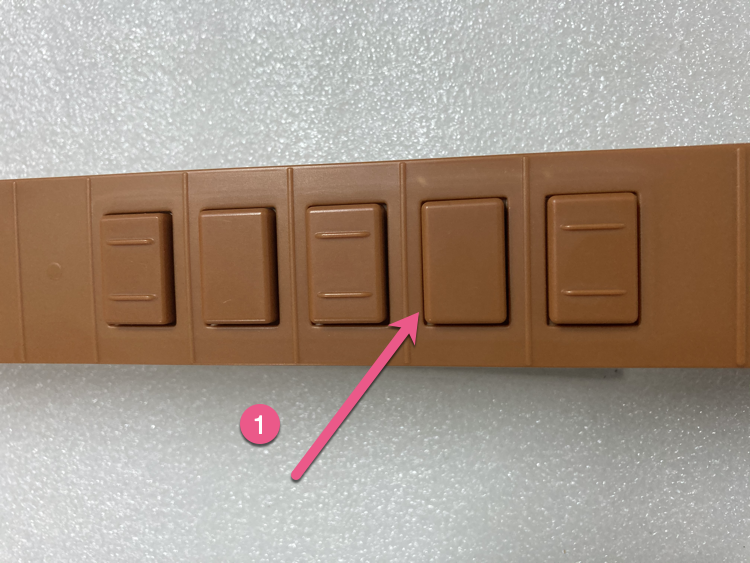

미세 조정 (필요시)
버튼 마찰이 너무 큰 경우: 간격을 균일하게 유지하고, 샤프트 PCB를 조정합니다 (4방향 각 0.2mm).
완료
교체 완료, 모든 버튼이 정상적으로 작동하는지 테스트합니다.
문제가 해결되지 않으면 이메일로 문의해 주세요.
