TAIKOLLER 分解手順

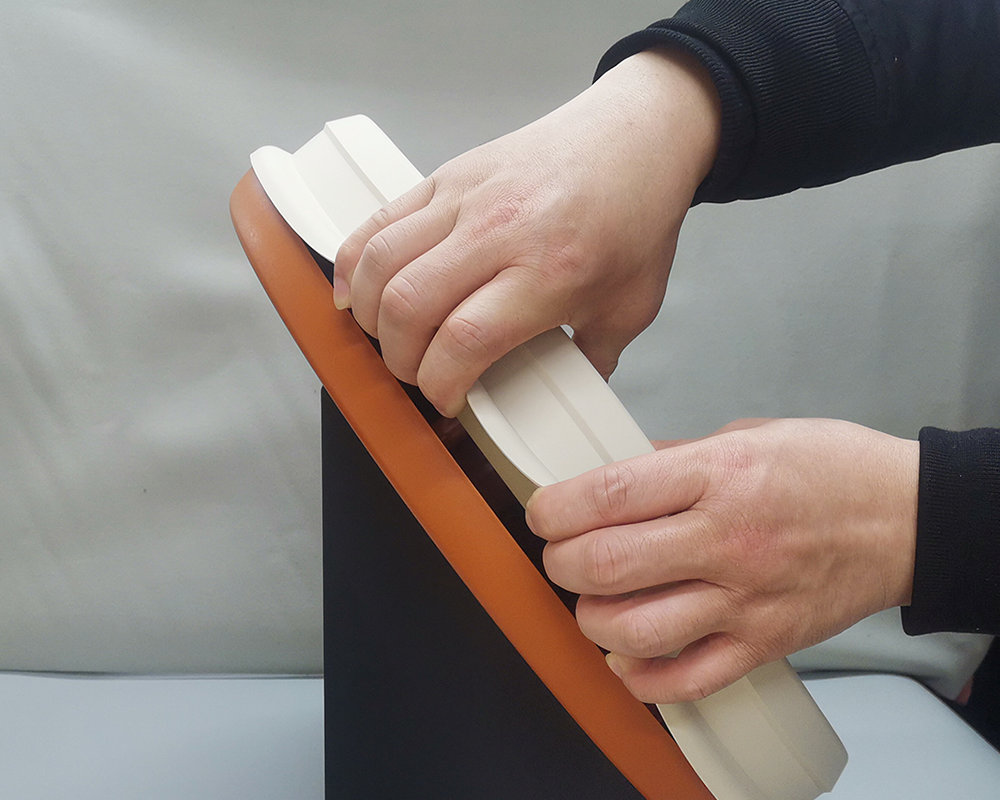

1. 鼓面を外す

   画像の様に、縁を隙間から一周巡って、鼓面を外す。

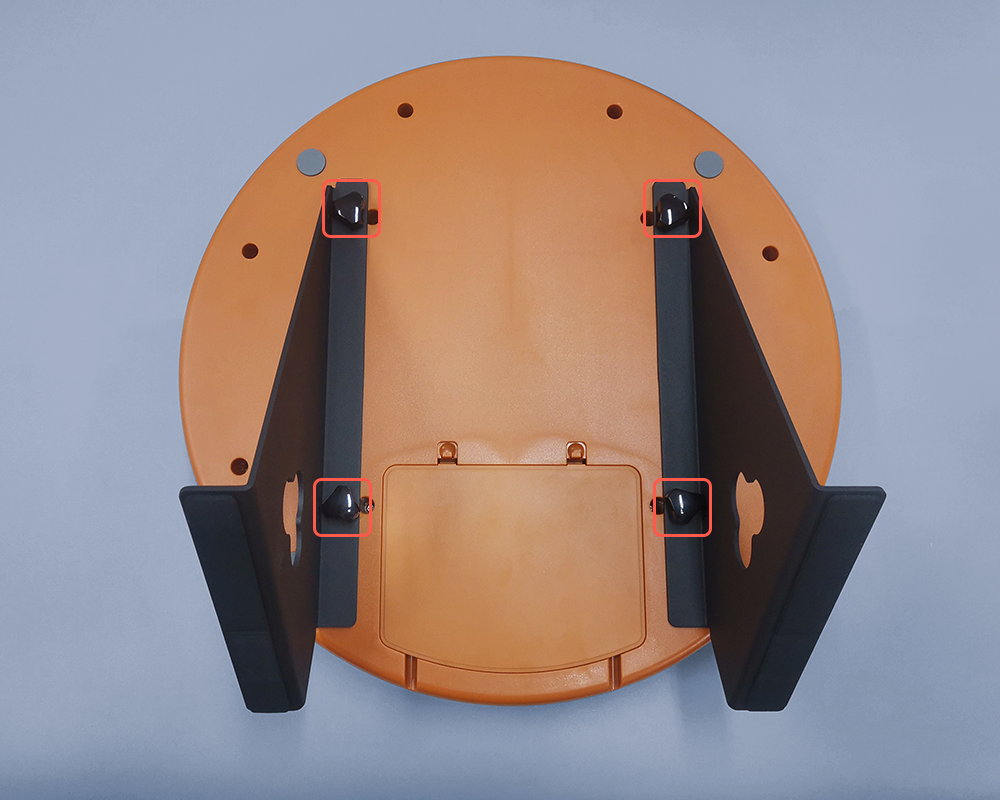

2. スタンドを取り外す

   逆様に置いて、マーキングされた位置のネジを手で外し、スタンドを取り外す。

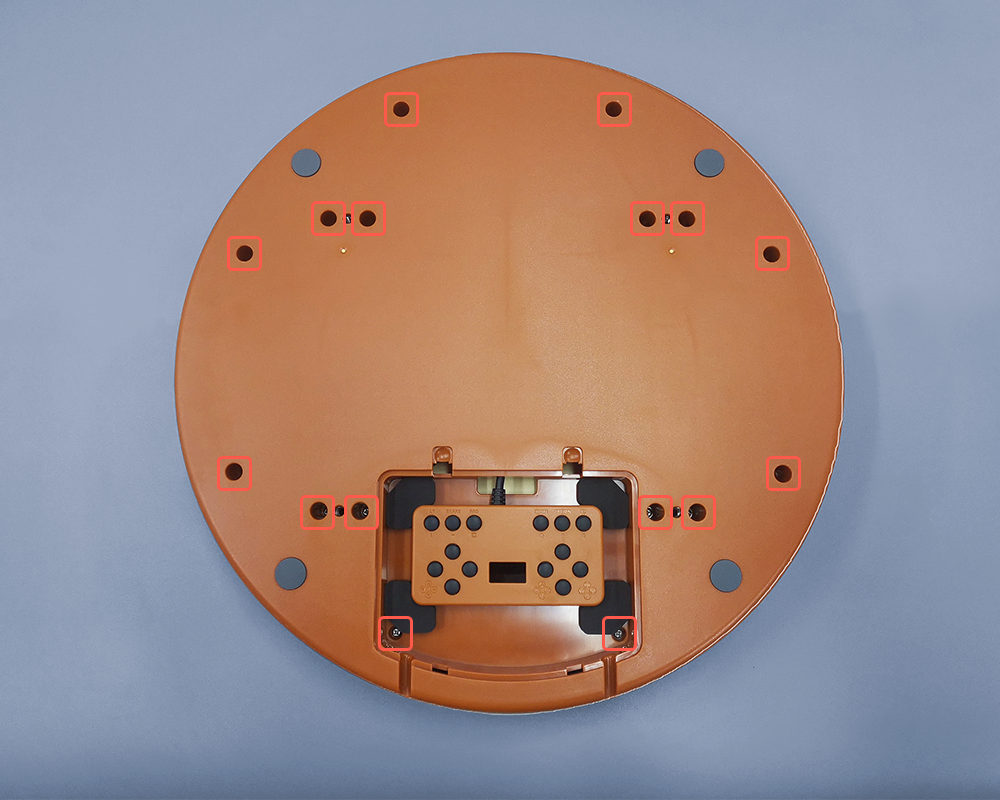

3. 筐体のボルトを外す

   コントローラを内蔵する部分の蓋を取って、付属のドライバーで筐体のボルトを外す。

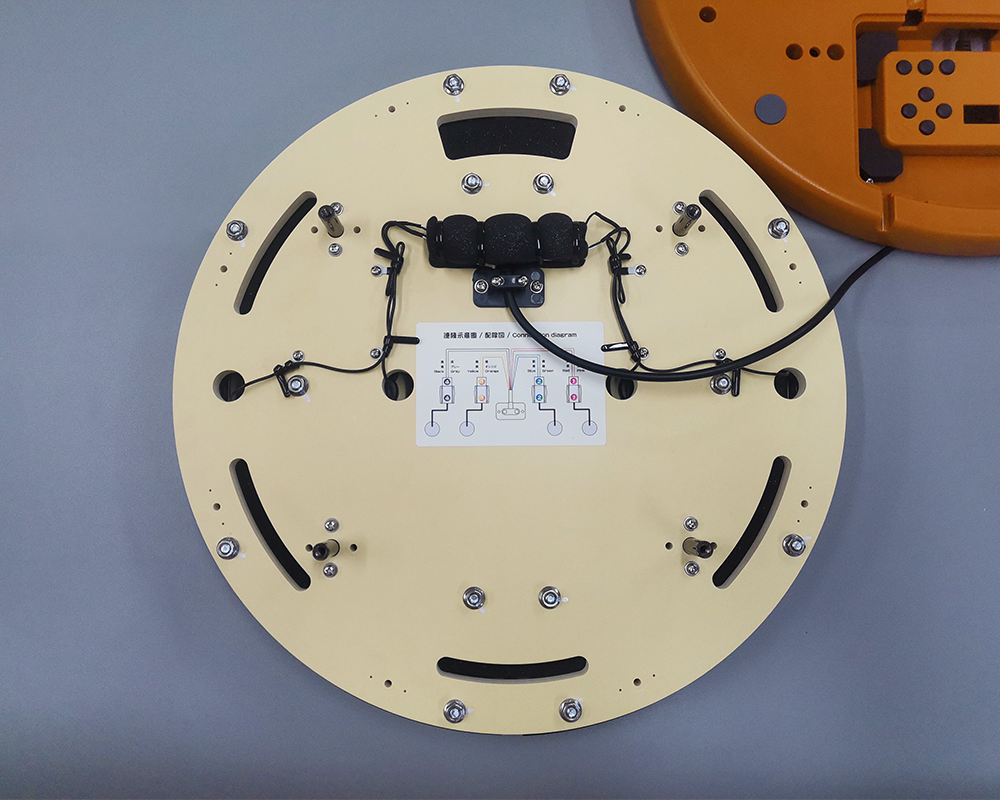

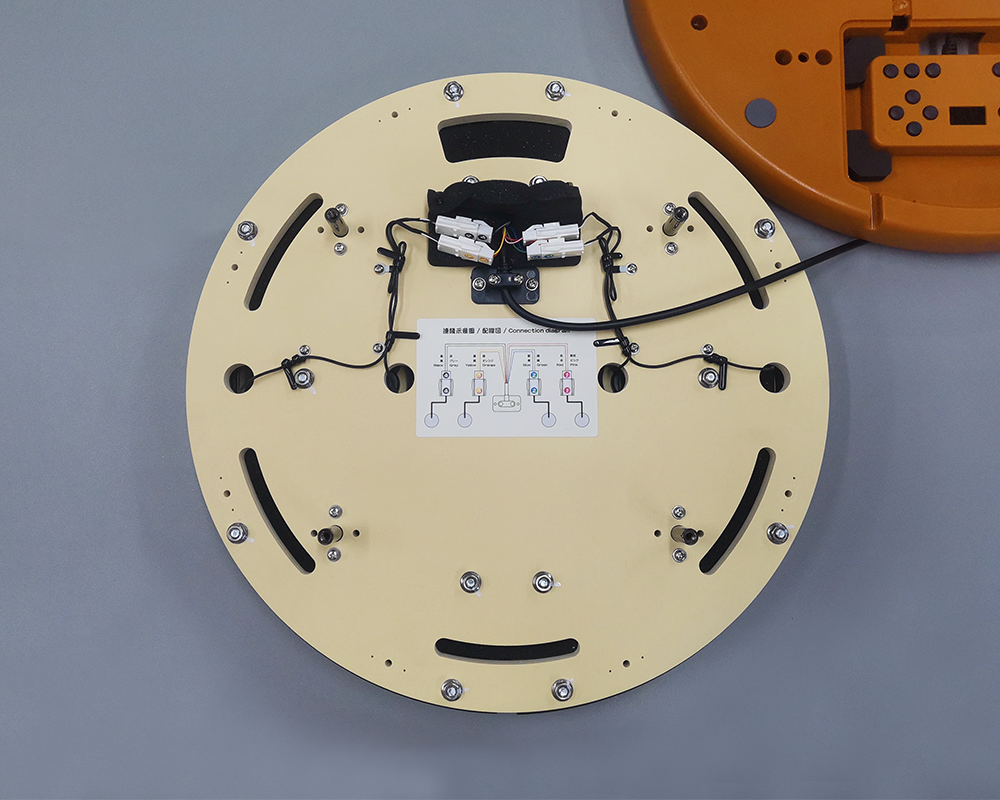

4. 筐体を開ける

   筐体を横側に置いて、コネクターを包んでいる黒い緩衝材を固定する金属バンドを解く。

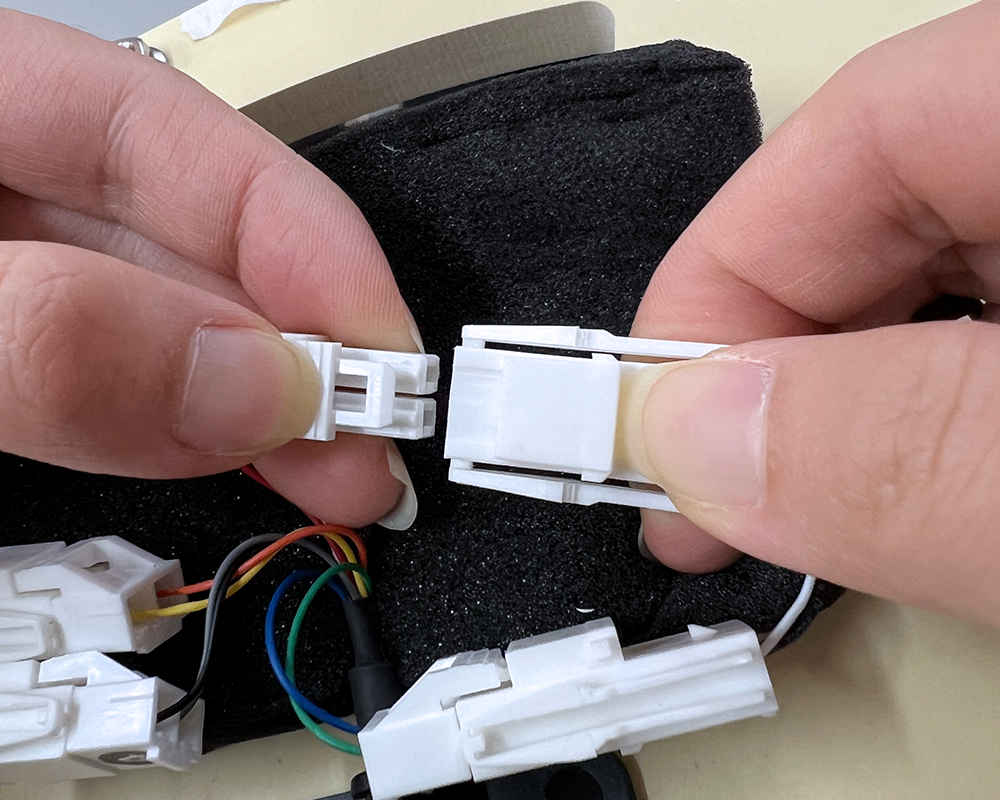

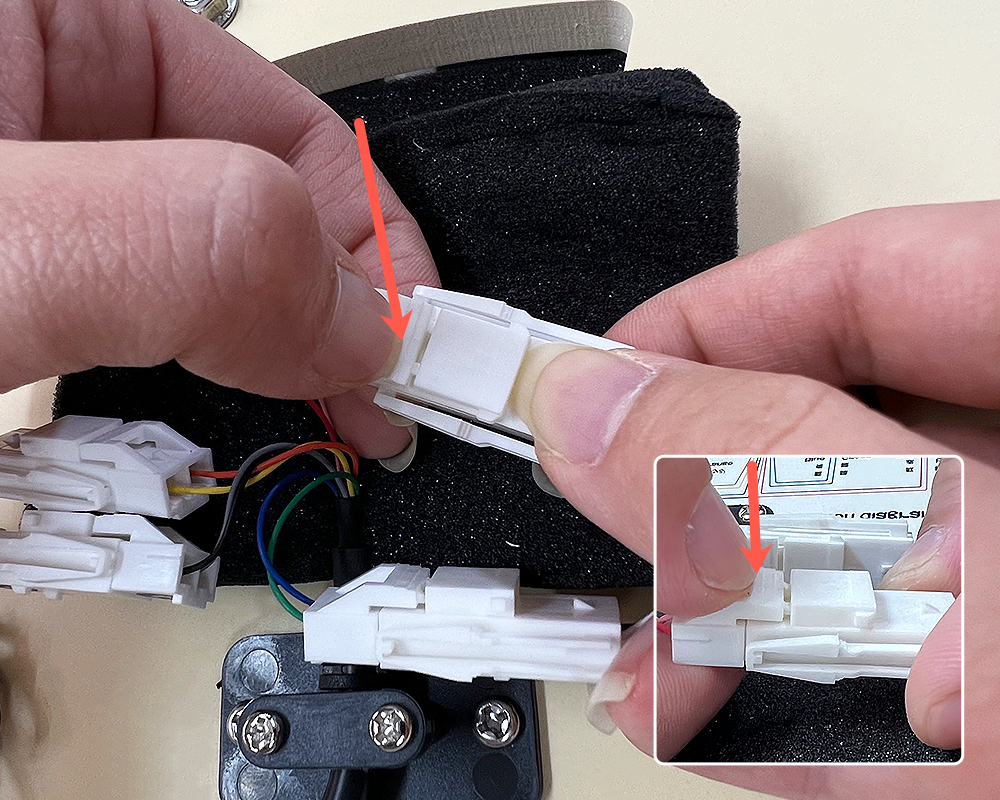

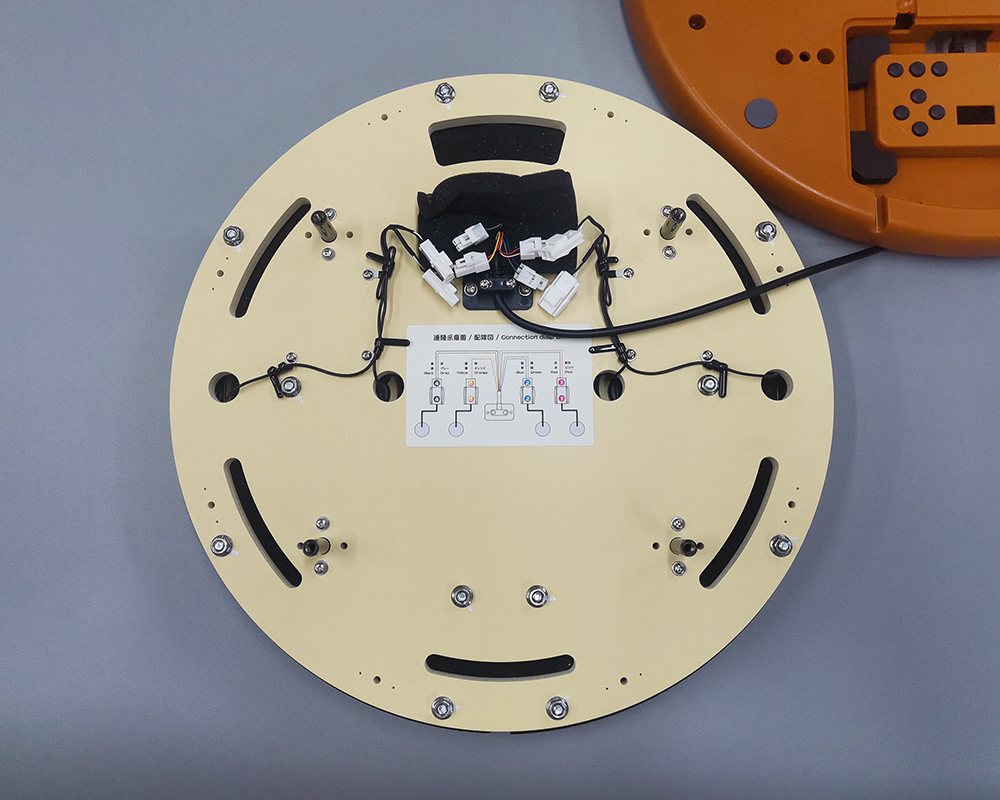

5. センサーのコネクターを外す

   センサーのコネクターを外す。

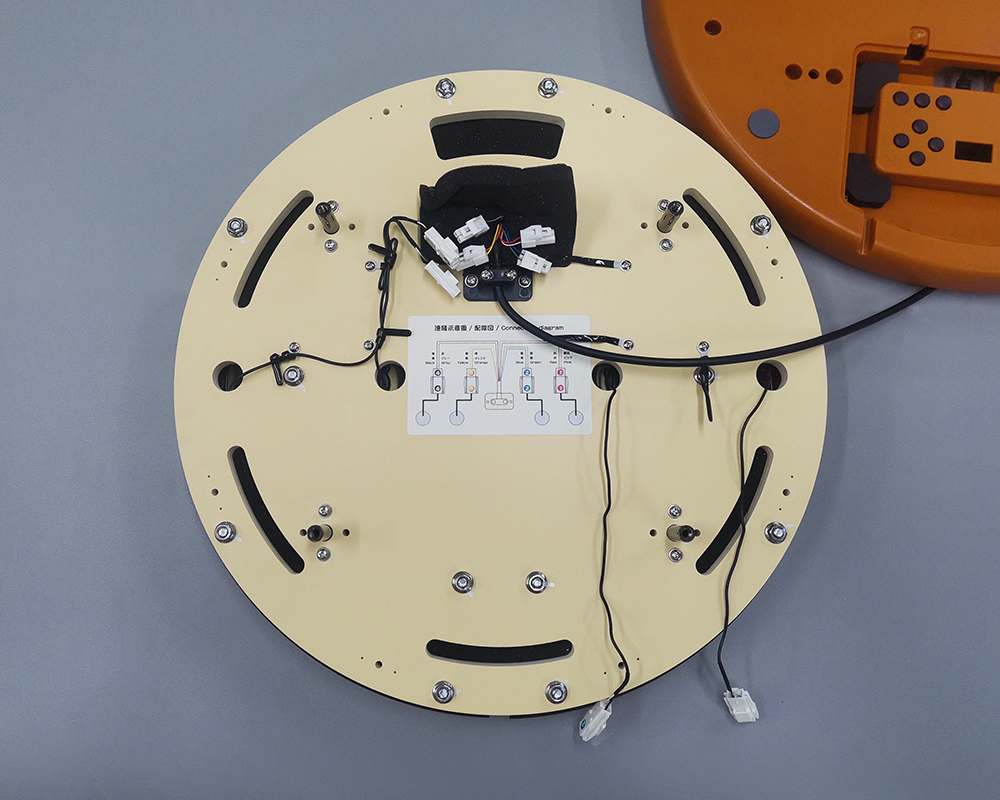

6. 金属バンドを解く

   金属バンドを解いて、配線を取り出す。

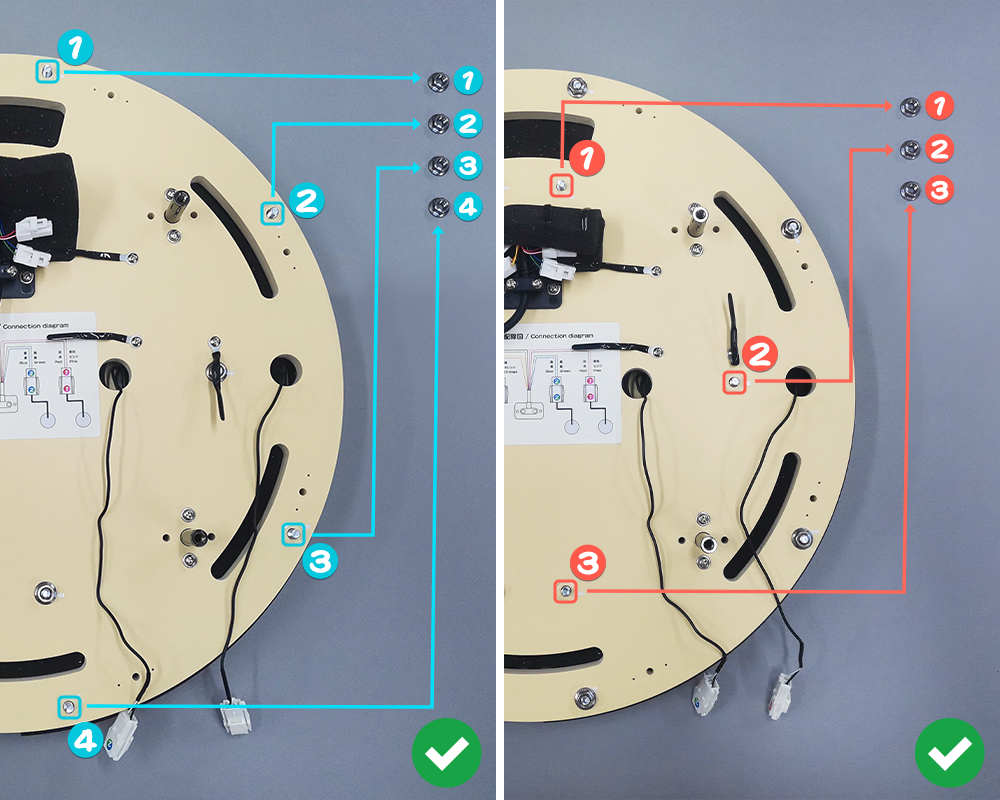

7. 後側のナットを取り外す

   M6（H10）レンチで後側のナットを取り外す。

   重要

   ナットの位置は決められたもので、戻す時はそれぞれ元の位置に戻さなければなりませんので、外した後、乱れない様に、順番で、ナットを横においてください。

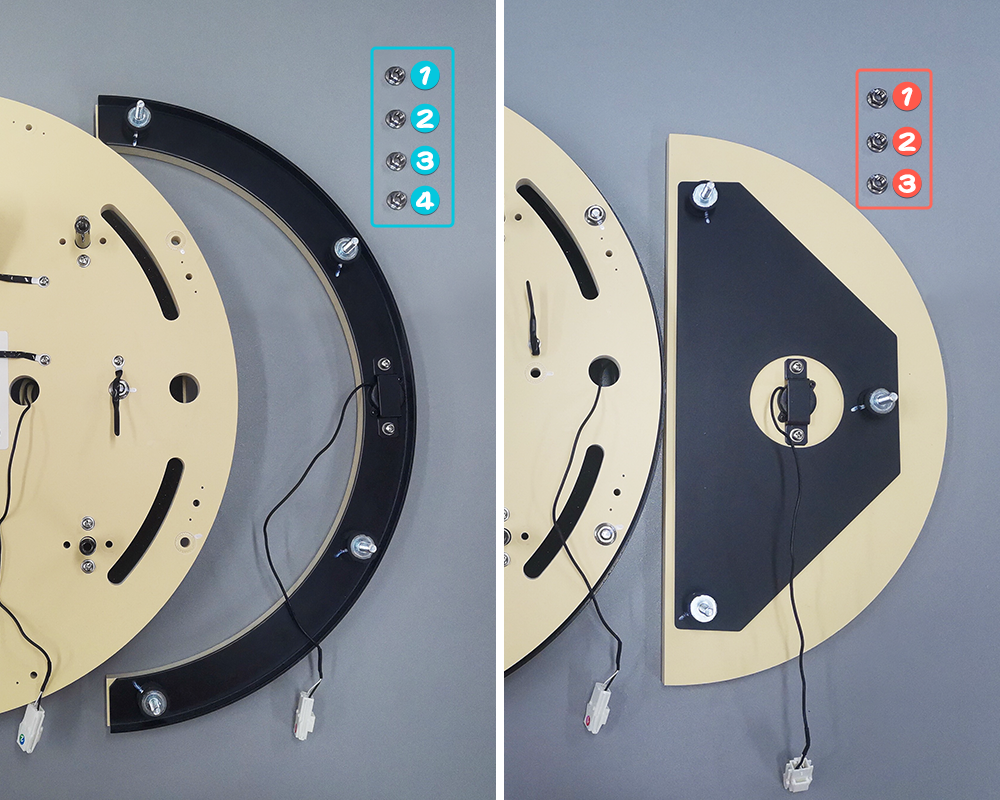

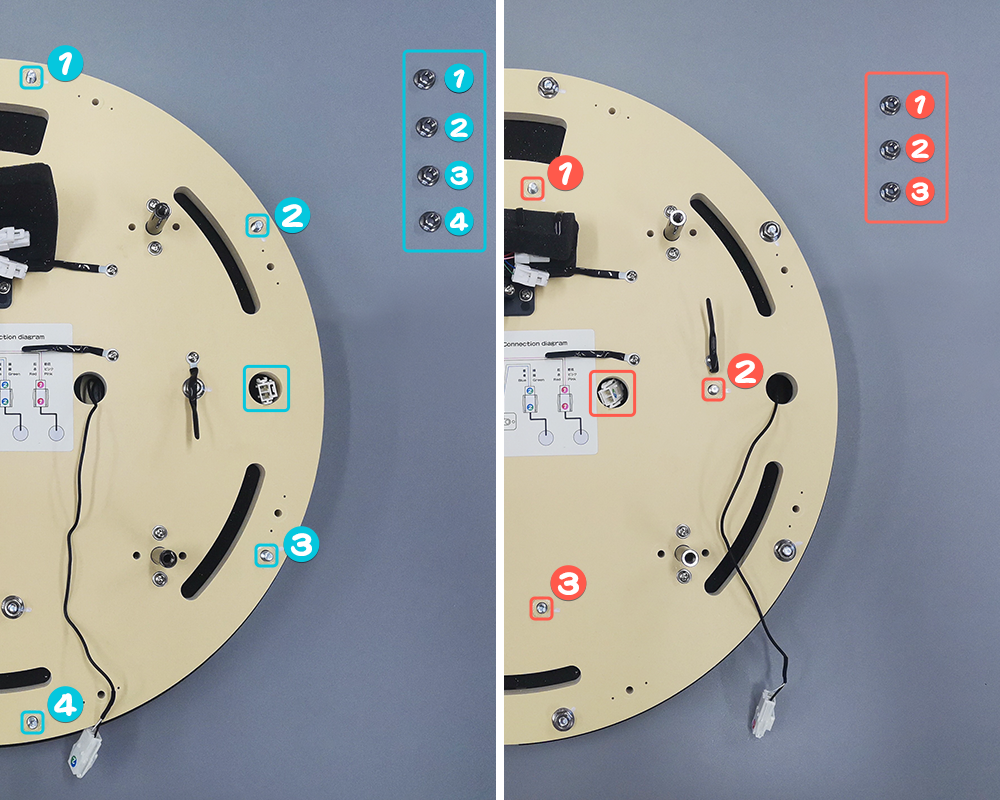

8. 板を取り出す

   センサーを付けている板を取り出す際は、画像の様にコネクターをそれぞれの穴に入れてから、板を取り出す。配線を強く引っ張らない様ご注意ください。

   注意

   • 複数の板を同時に外すと、戻す時に難しくなるので、ご注意ください。
   • 板を取り出す際に、横にあるナットにぶつからない様ご注意ください。

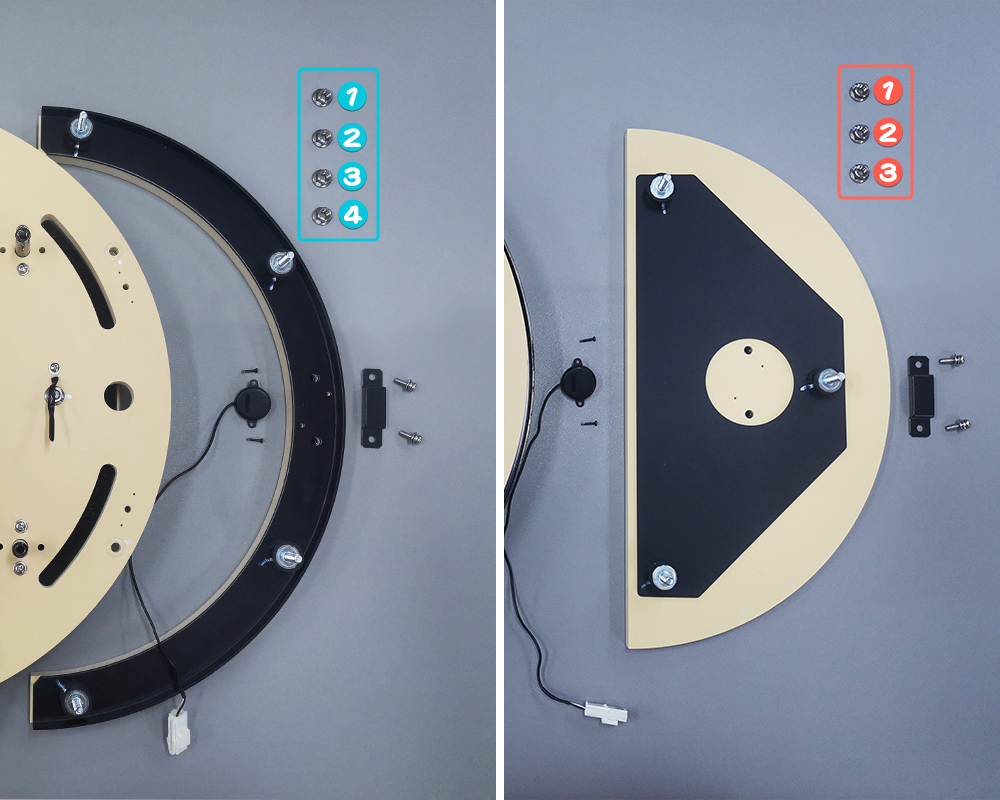

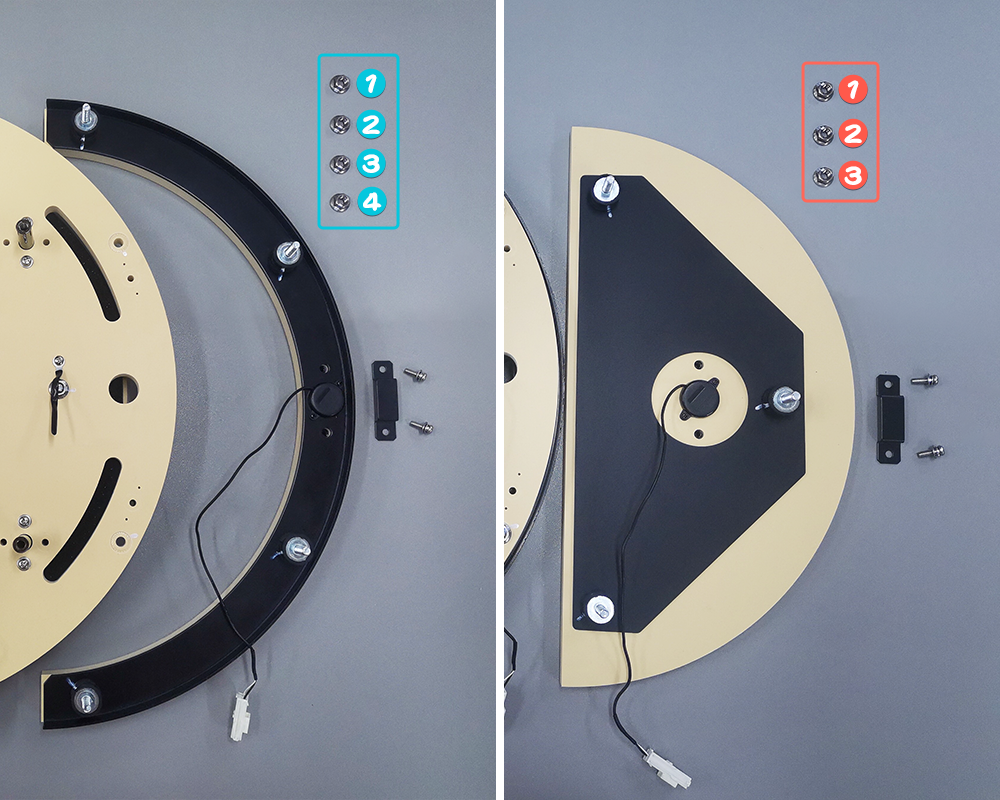

9. センサーを外す

   センサーを固定する金具を外してから、センサーを外す。

   注意

   横にあるナットにぶつからない様ご注意ください。

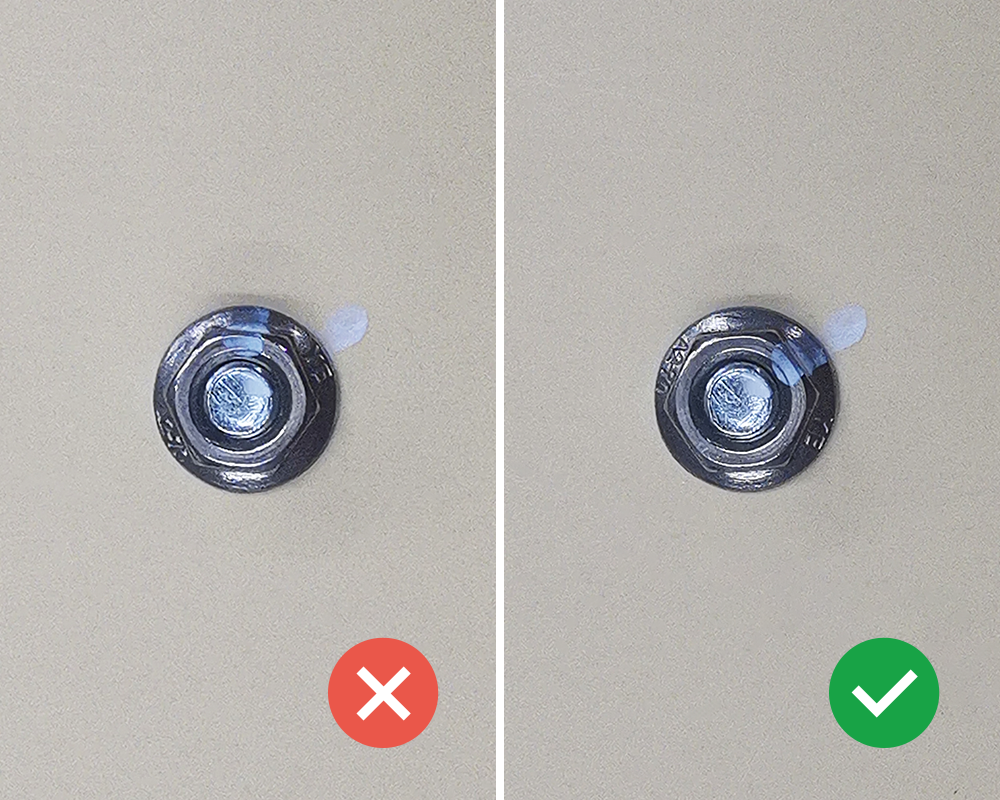

10. ナットを戻す

    ナットを戻す際に、画像の様に、マークがつながっているのをご確認ください。

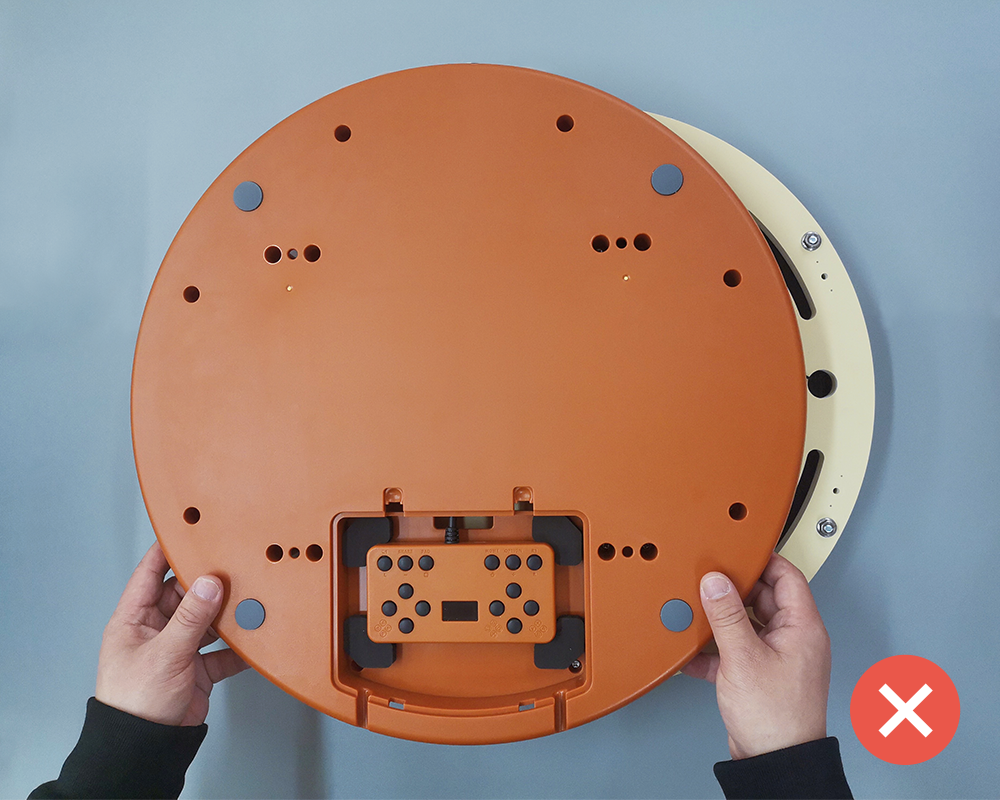

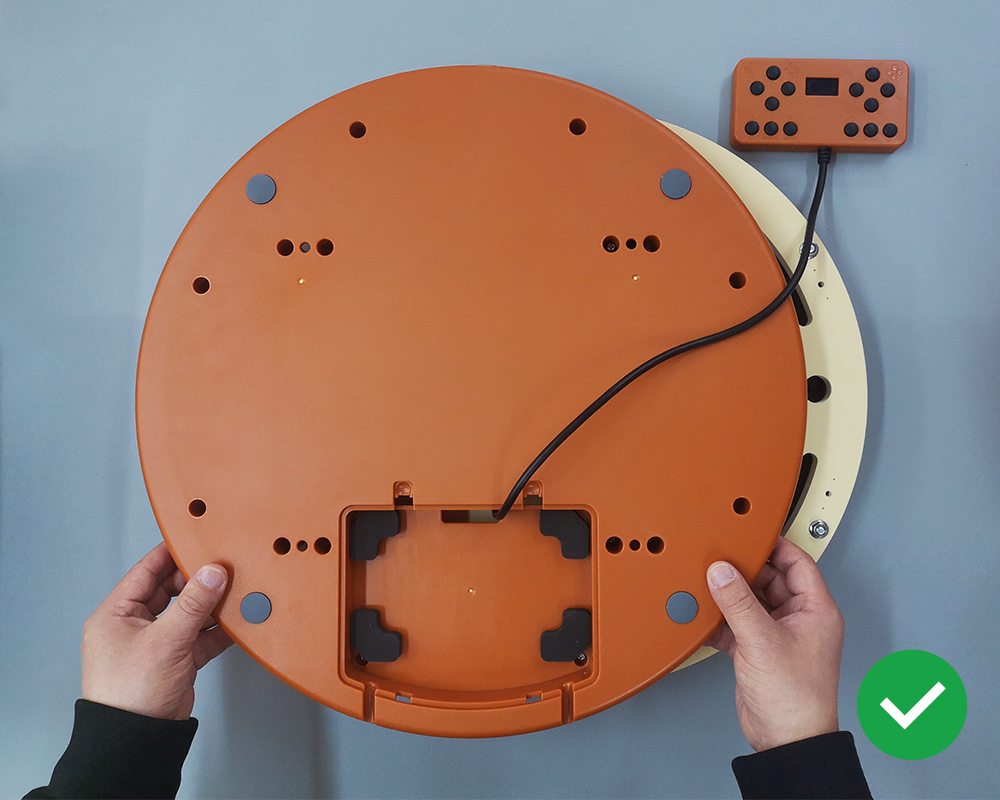

11. 筐体を取り付ける

    筐体を取り付ける際に、ケーブルに引っ掛からないよう、コントローラのケーブルを引き出してから付けてください。
