태고 분해 설명서

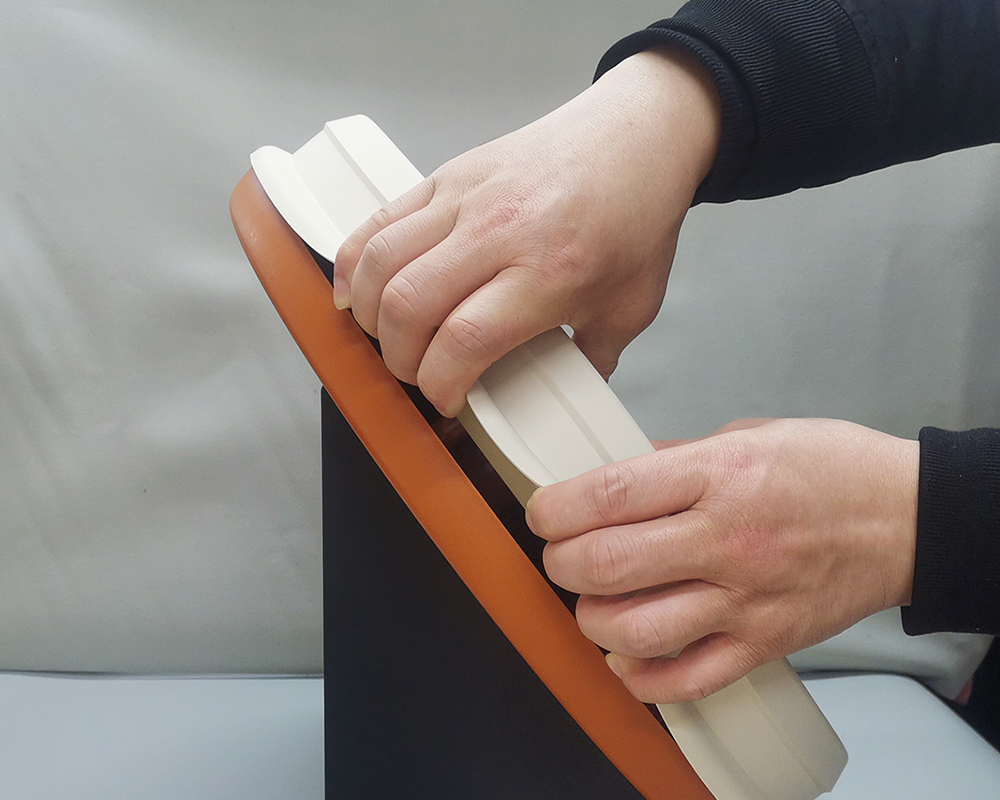

1. 드럼 헤드 제거

   그림에 나온 방법대로 드럼 헤드를 버클에서 한 바퀴 돌려 빼낸 후 전체를 들어 올려 제거합니다.

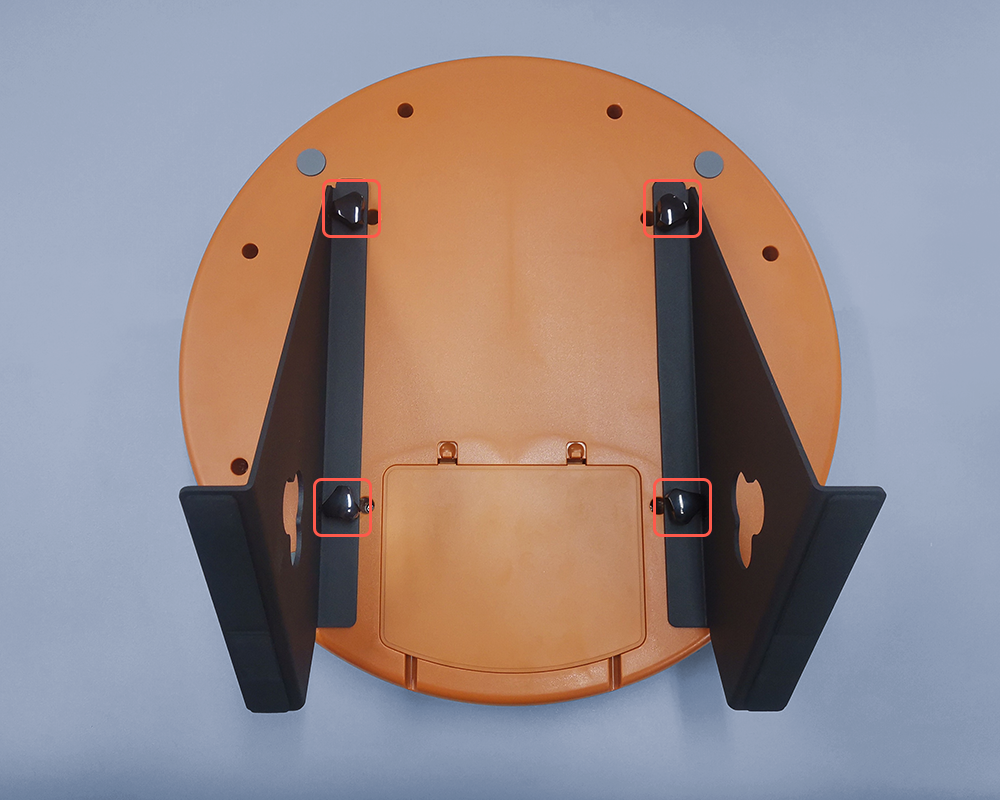

2. 드럼 스탠드 제거

   드럼 면을 아래로 향하게 놓고, 손나사를 반시계 방향으로 돌려 드럼 스탠드를 제거합니다.

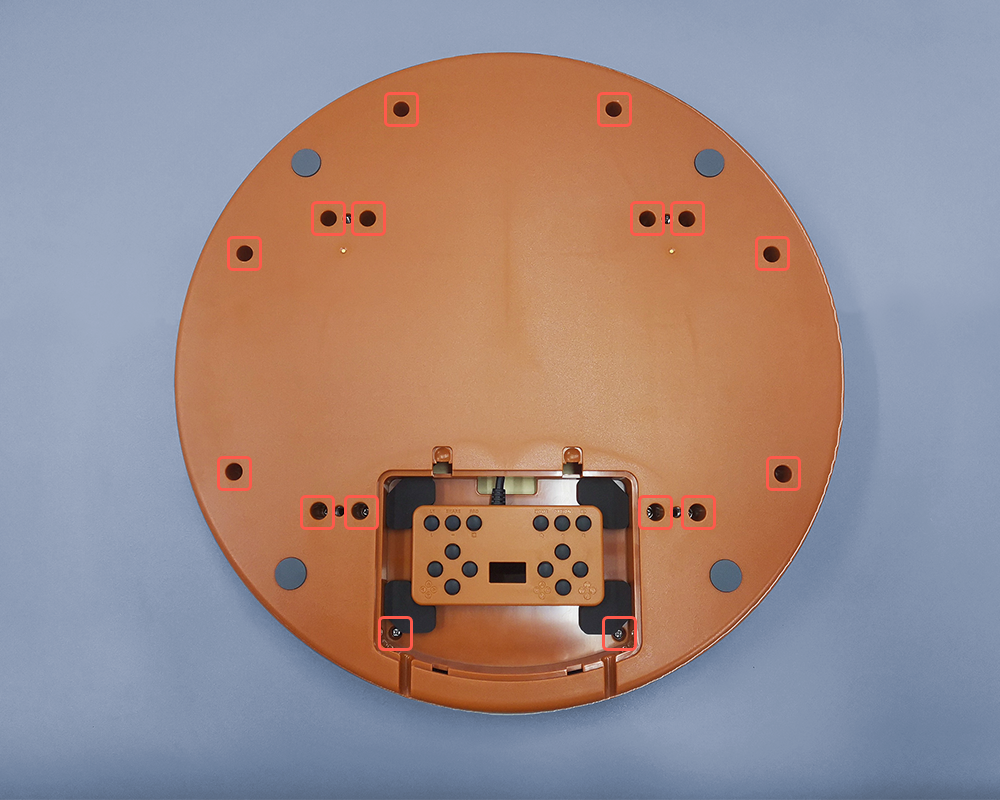

3. 후면 나사 제거

   컨트롤러 도어를 열고 동봉된 십자 드라이버를 사용해 후면의 모든 나사를 제거합니다.

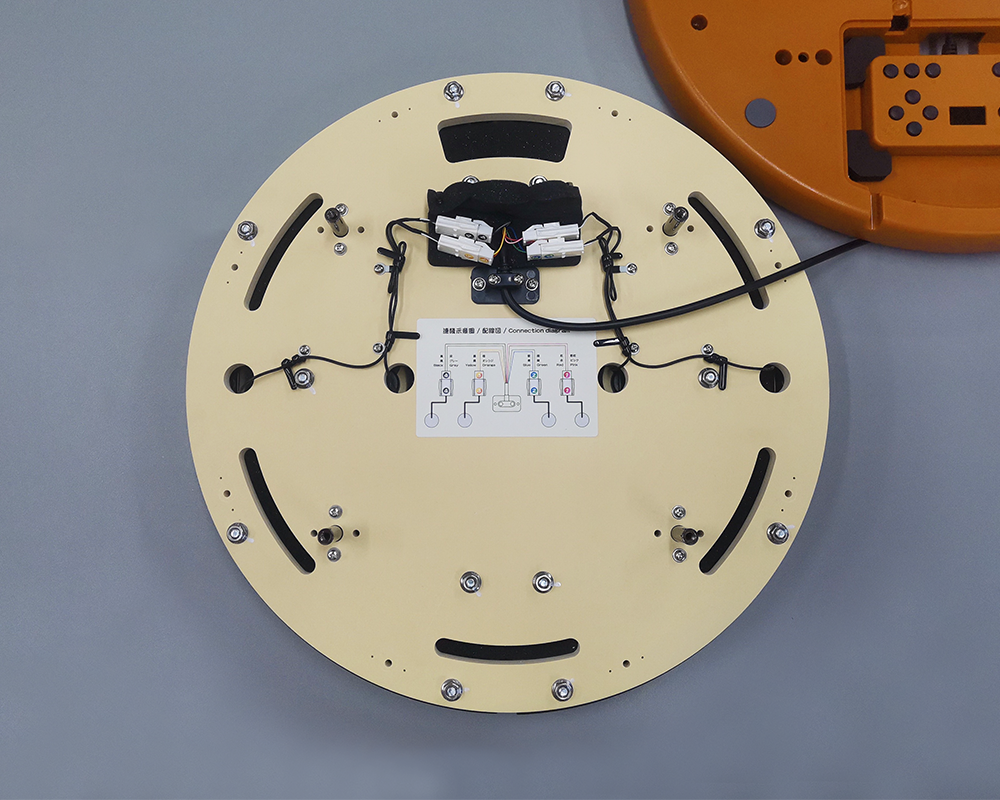

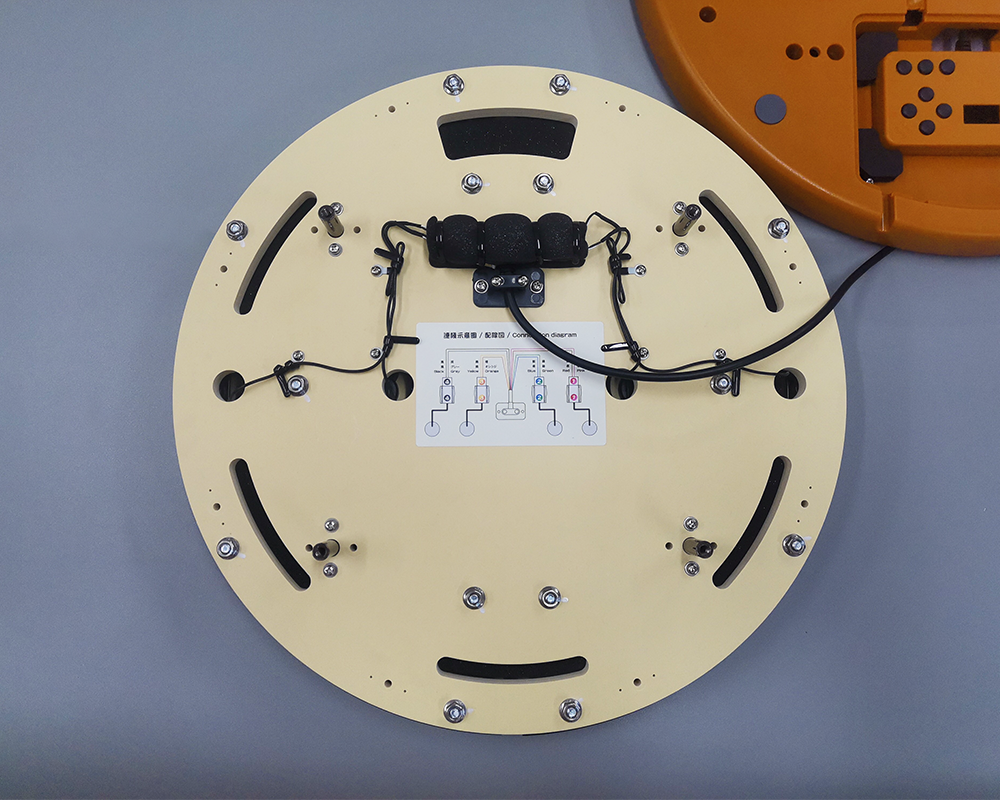

4. 외관 분리

   외관을 분리해 옆에 놓고, 커넥터 완충 스폰지 케이블 타이를 풉니다.

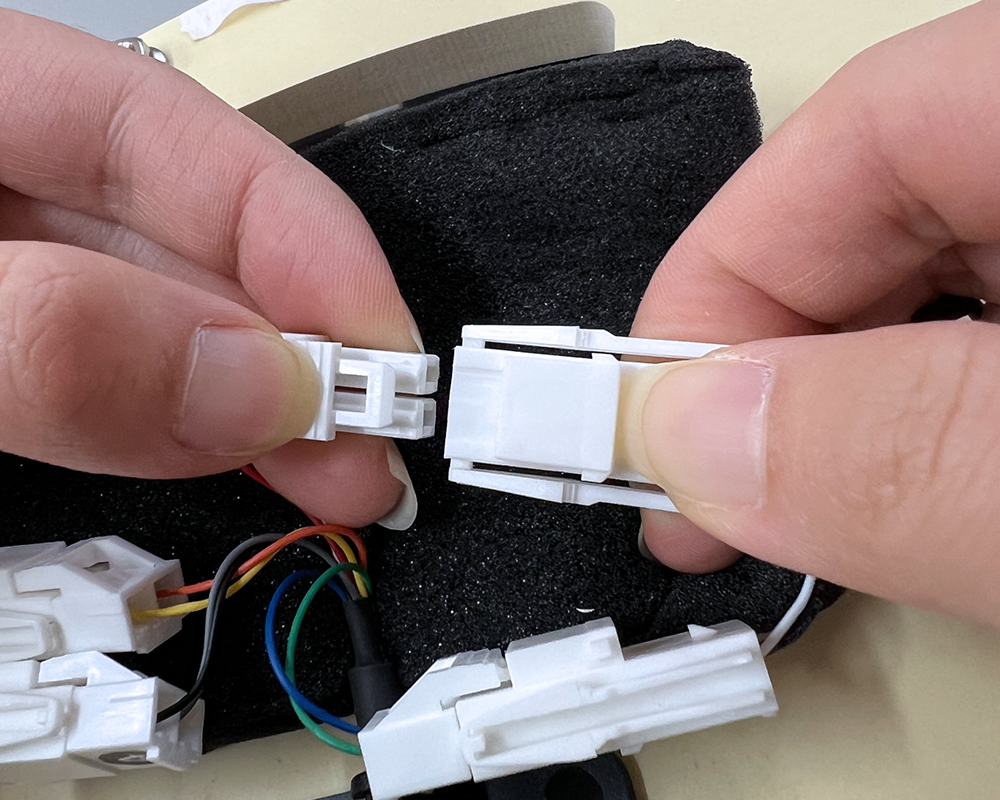

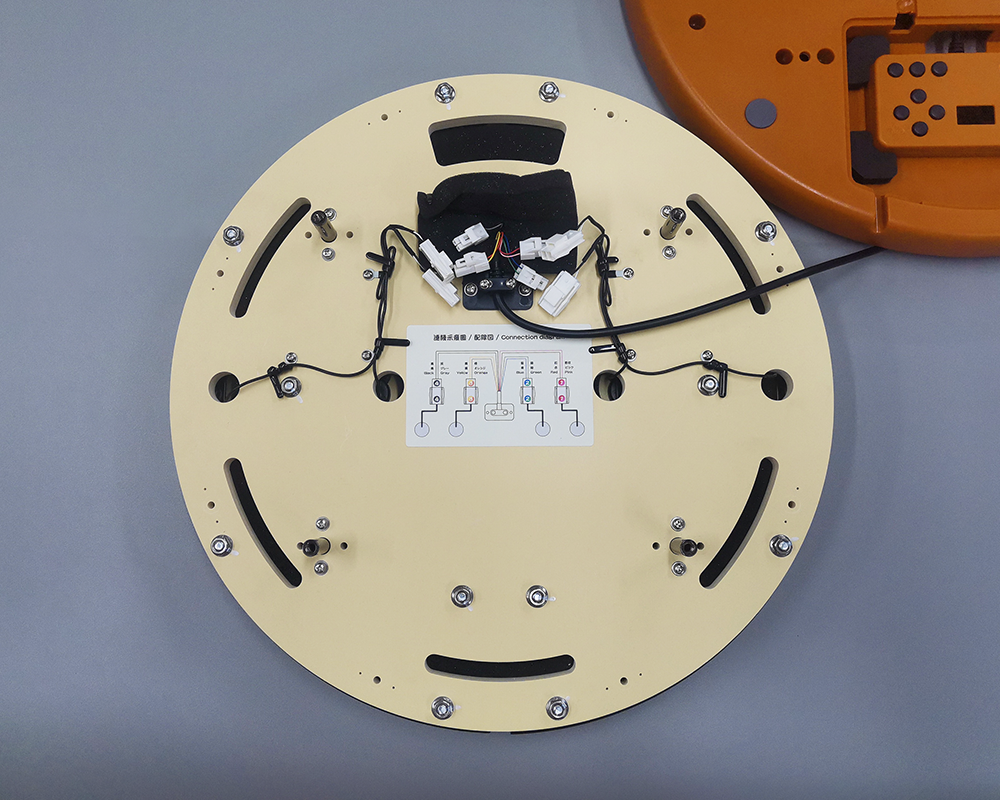

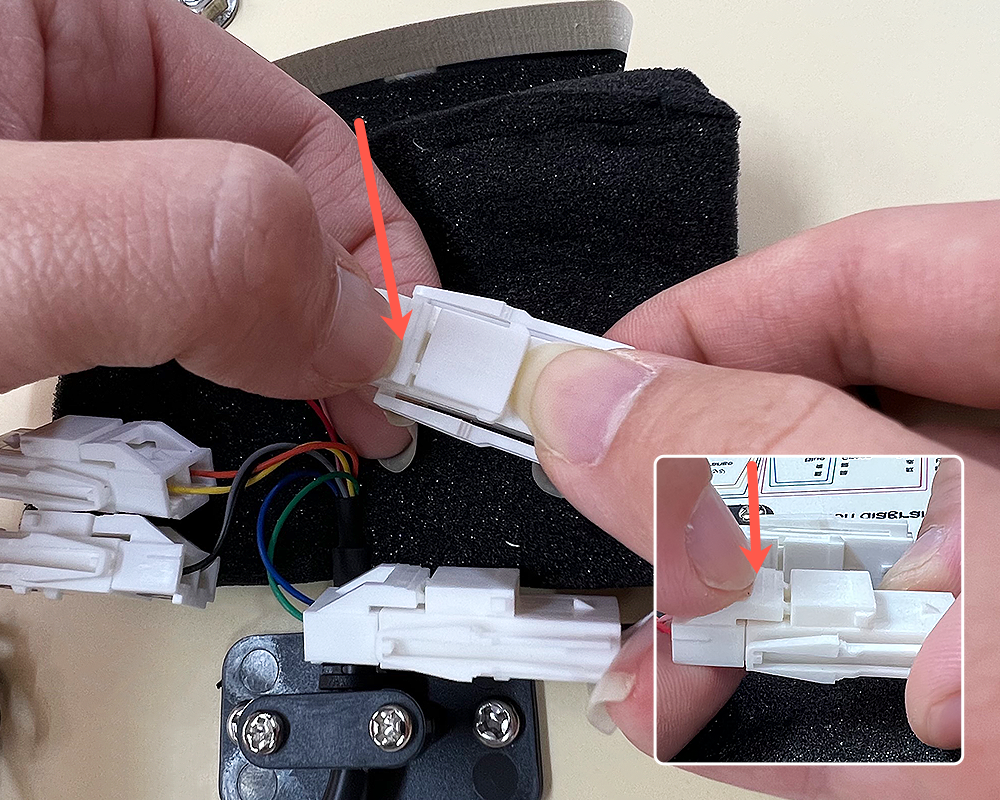

5. 센서 커넥터 분리

   4세트의 센서 커넥터를 모두 분리합니다.

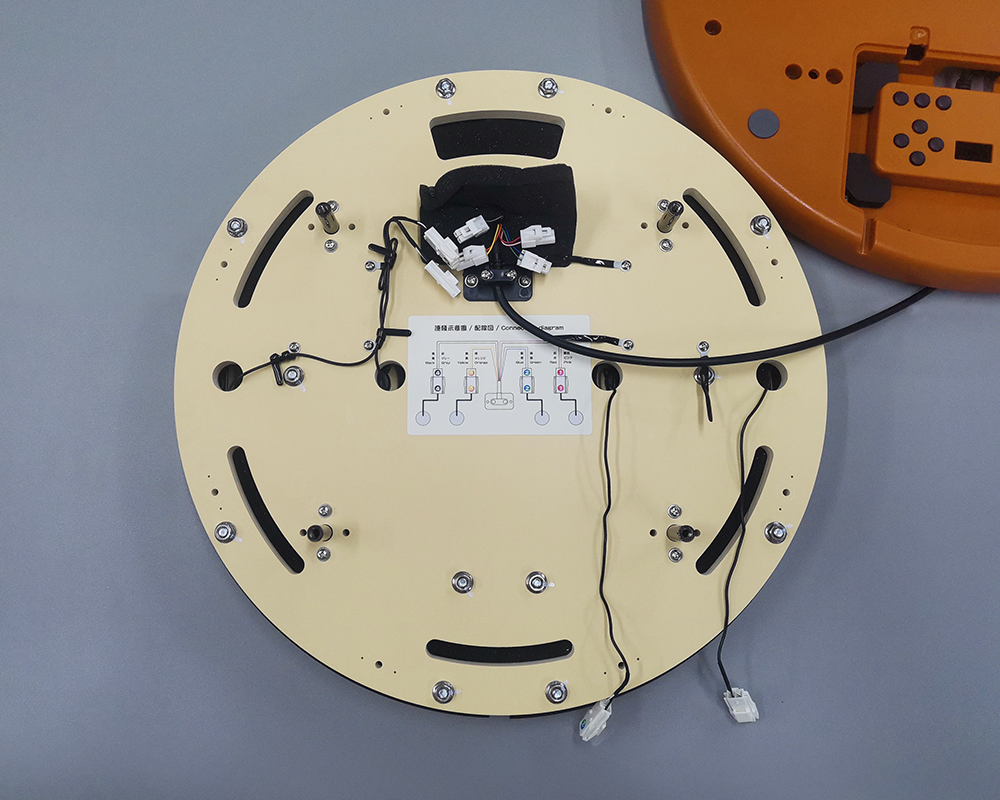

6. 케이블 타이 제거

   3개의 케이블 타이를 풀고 선을 빼내어 정리합니다.

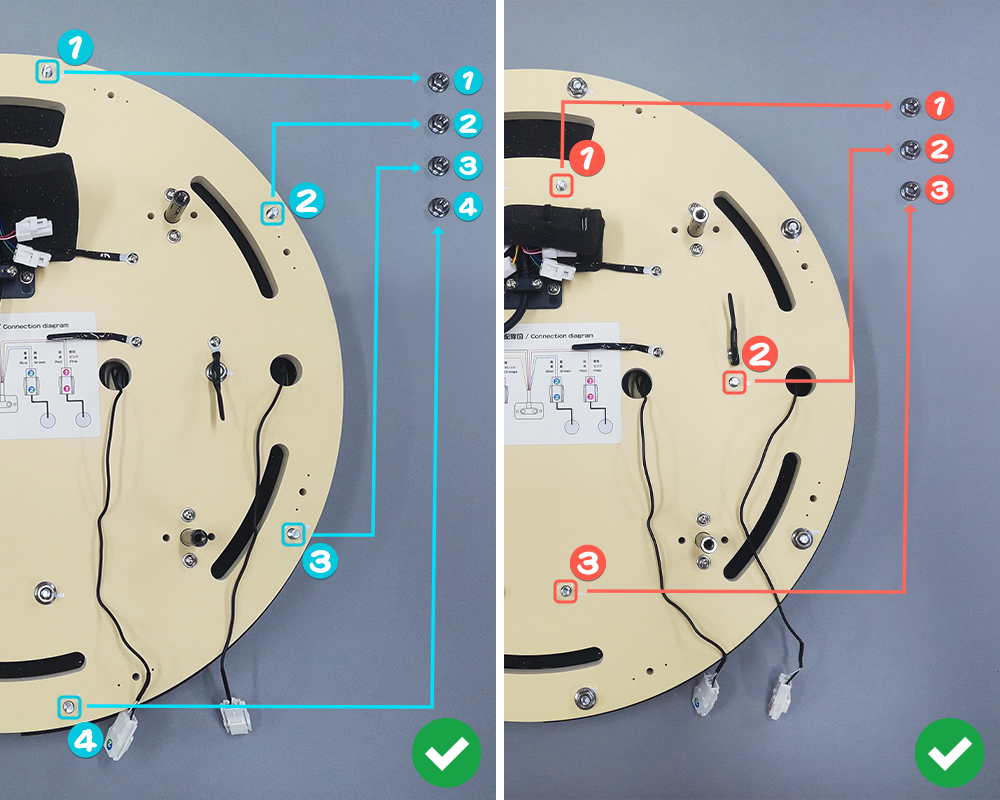

7. 후면 너트 제거

   M6(H10) 렌치를 사용해 후면 너트를 제거합니다.

   중요

   너트를 배치 방향에 따라 테이블의 안전한 위치에 순서대로 놓아 혼동되지 않도록 하세요. 재조립 시 반드시 번호 순서대로 설치해야 합니다!!

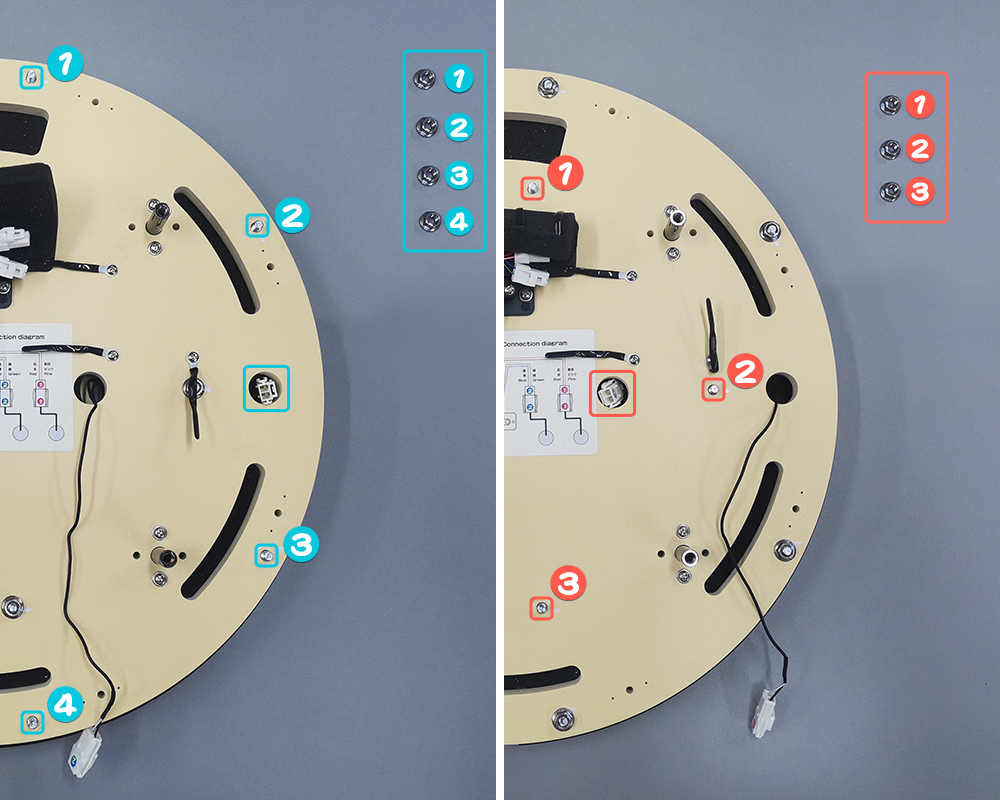

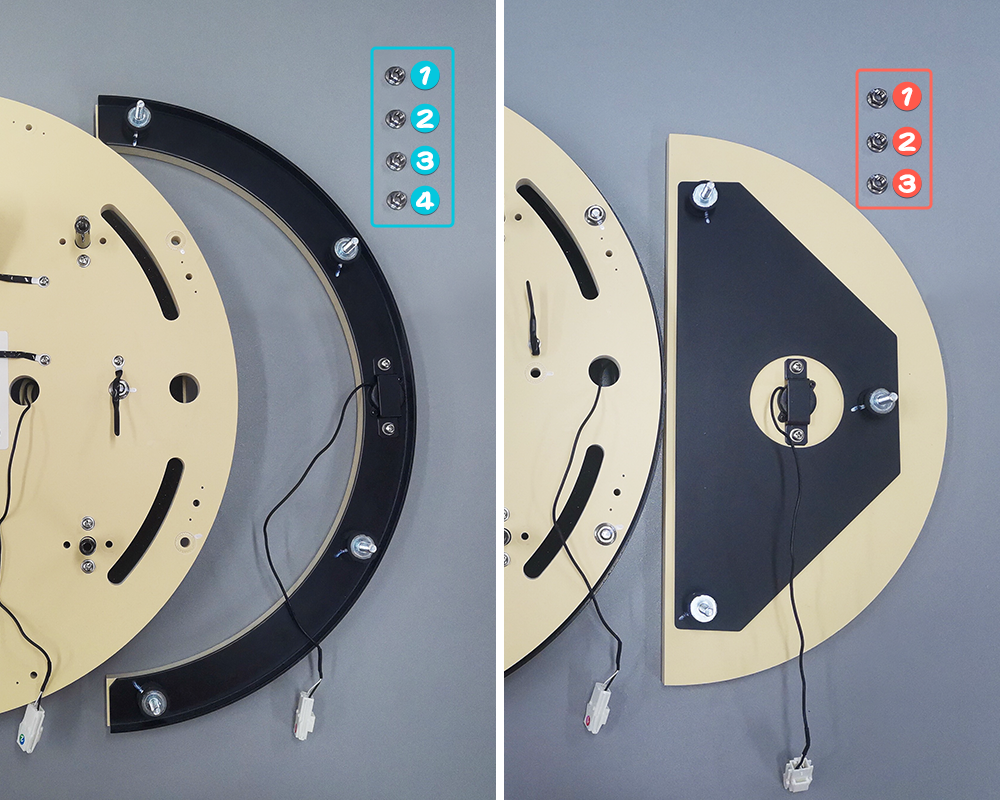

8. 패널 분리

   분리할 패널의 커넥터를 해당 구멍에 넣은 후 패널을 꺼냅니다. 센서 선을 무리하게 당기지 마세요.

   주의사항

   • 패널은 한 번에 하나씩 분리하는 것을 권장합니다. 여러 개를 동시에 분리하면 재조립이 어려워집니다.
   • 패널 분리 시 너트를 건드리지 않도록 주의하여 순서가 혼동되지 않게 하세요!!

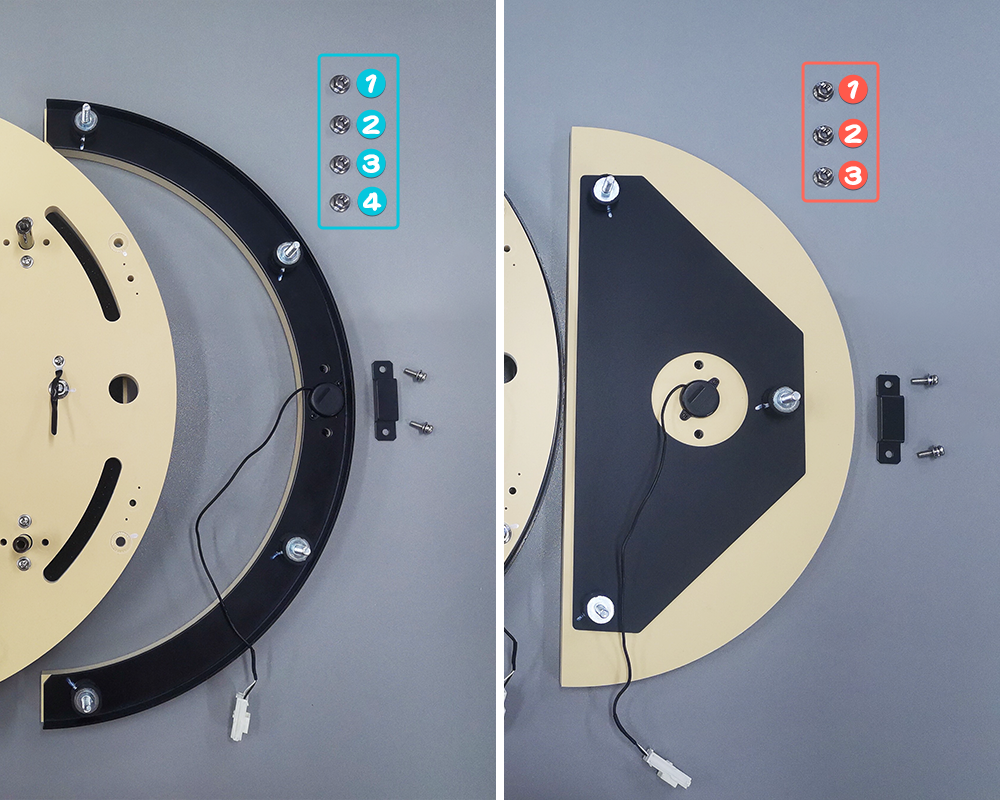

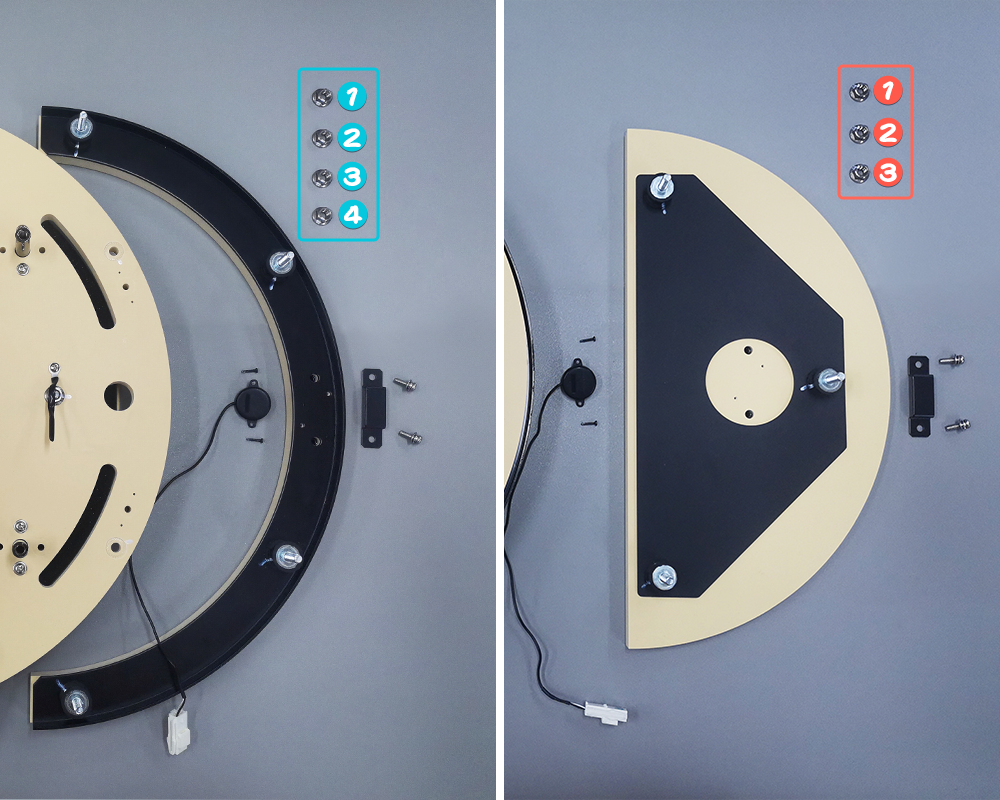

9. 센서 분리

   십자 드라이버로 해당 나사를 풀어 센서 고정 부품을 제거한 후, 센서 위치 결정 나사도 제거합니다.

   주의사항

   너트 순서가 혼동되지 않도록 주의하세요!!

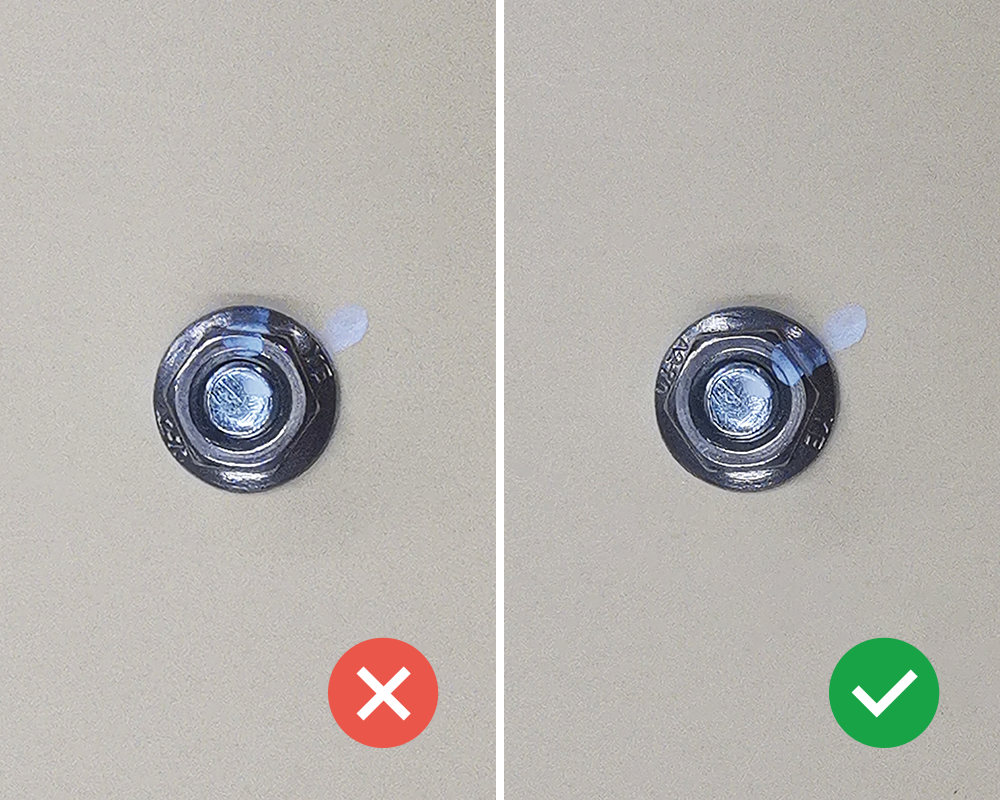

10. 너트 설치

    너트를 설치할 때 확실히 조여 주세요.

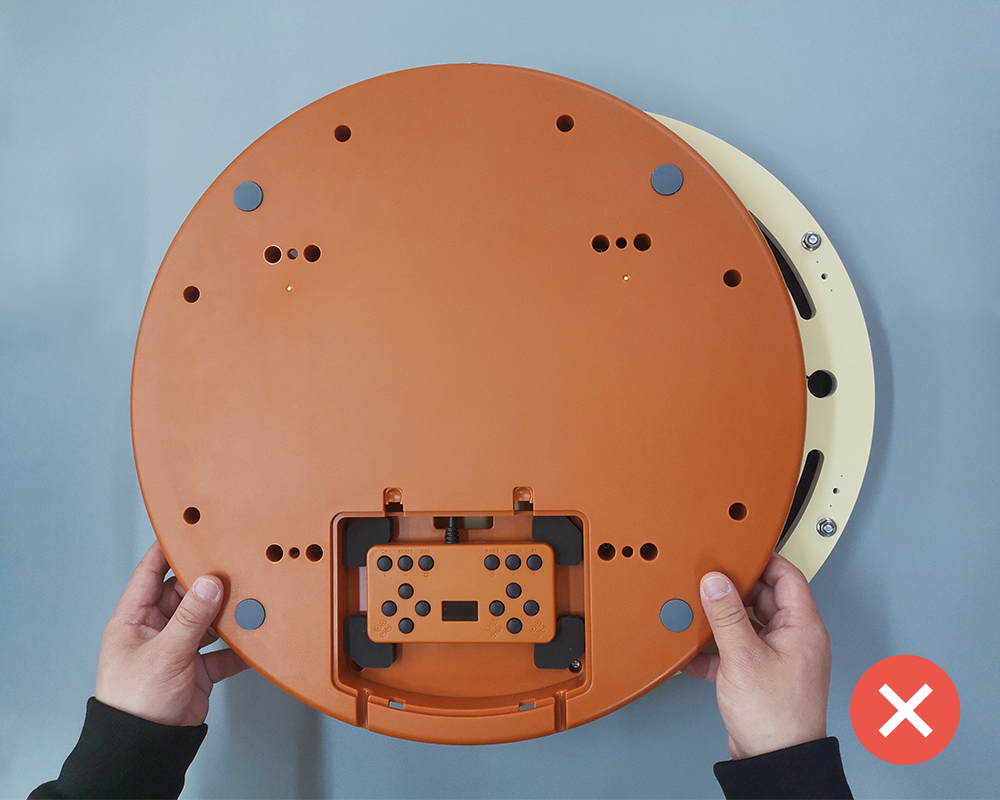

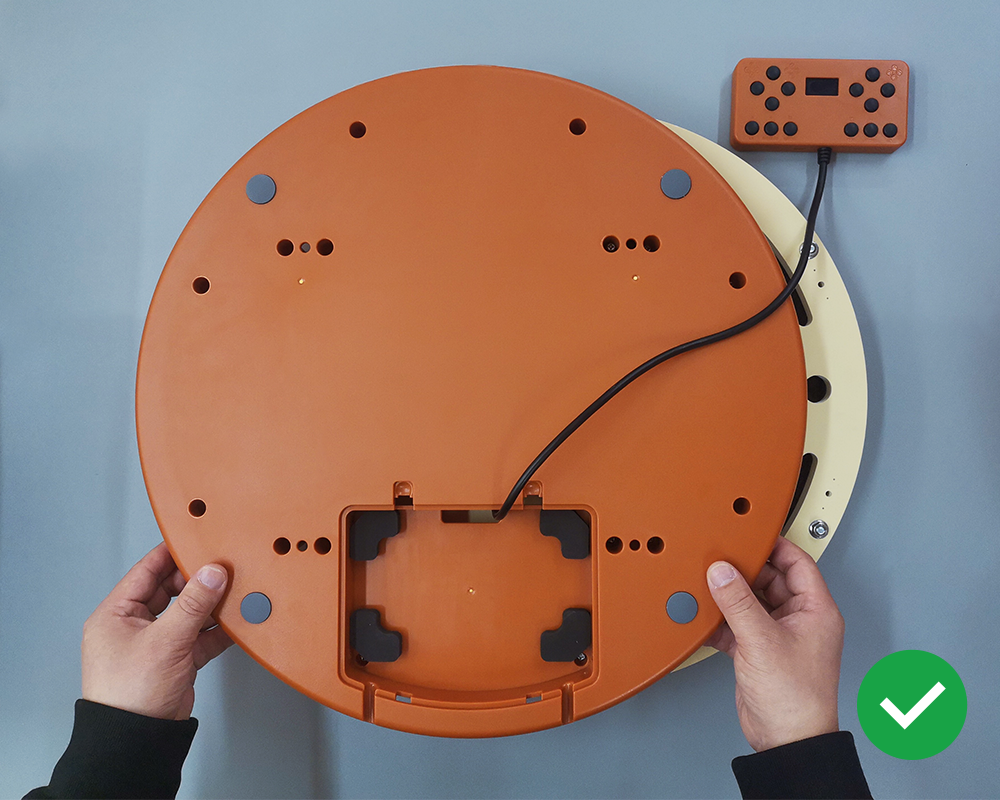

11. 외관 설치

    외관을 설치할 때 컨트롤러 선을 먼저 빼내어 선이 외관 안에 끼이지 않도록 주의하세요.
