ONTROLLER 설치 방법

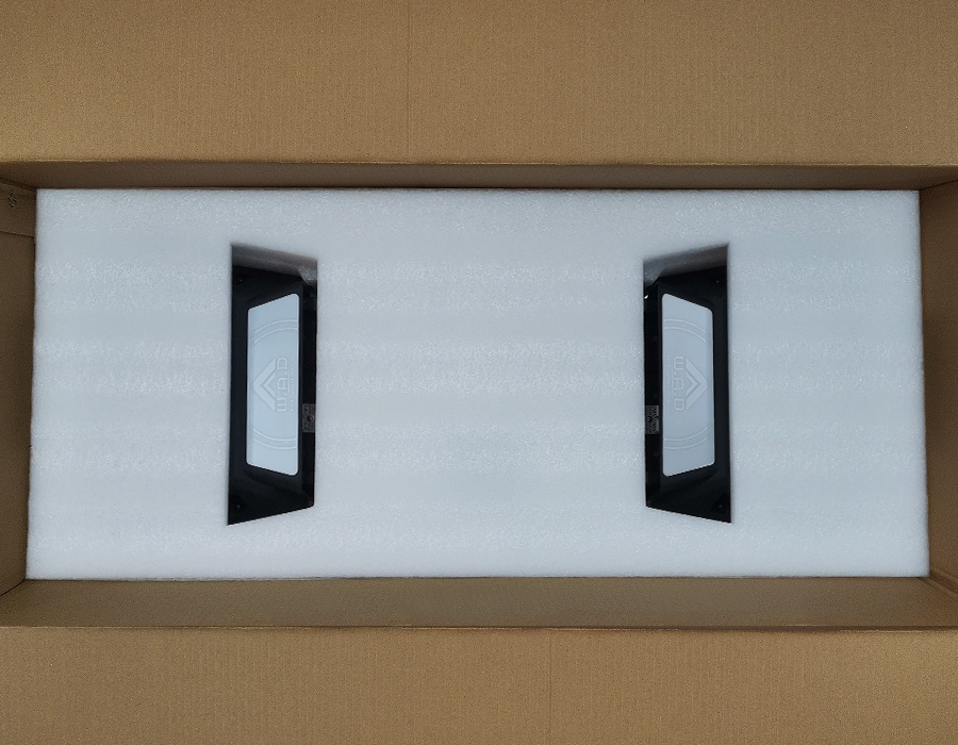

개봉
제품을 개봉합니다. 사진은 전면을 보여줍니다.

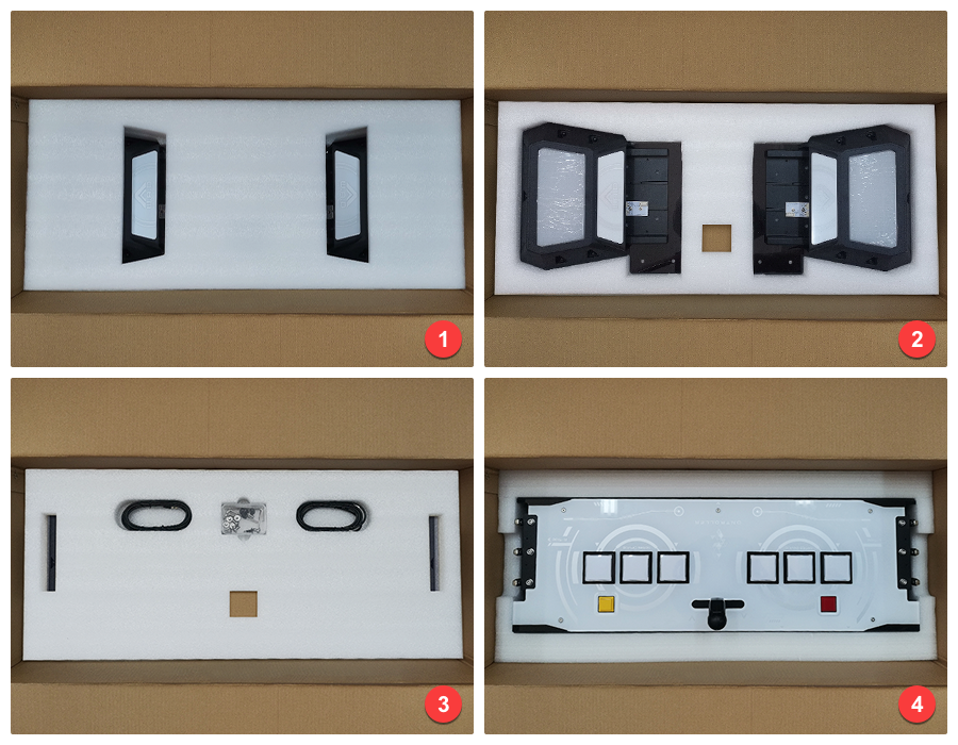

완충재 제거
그림에 표시된 순서대로 내부 완충재를 꺼냅니다.

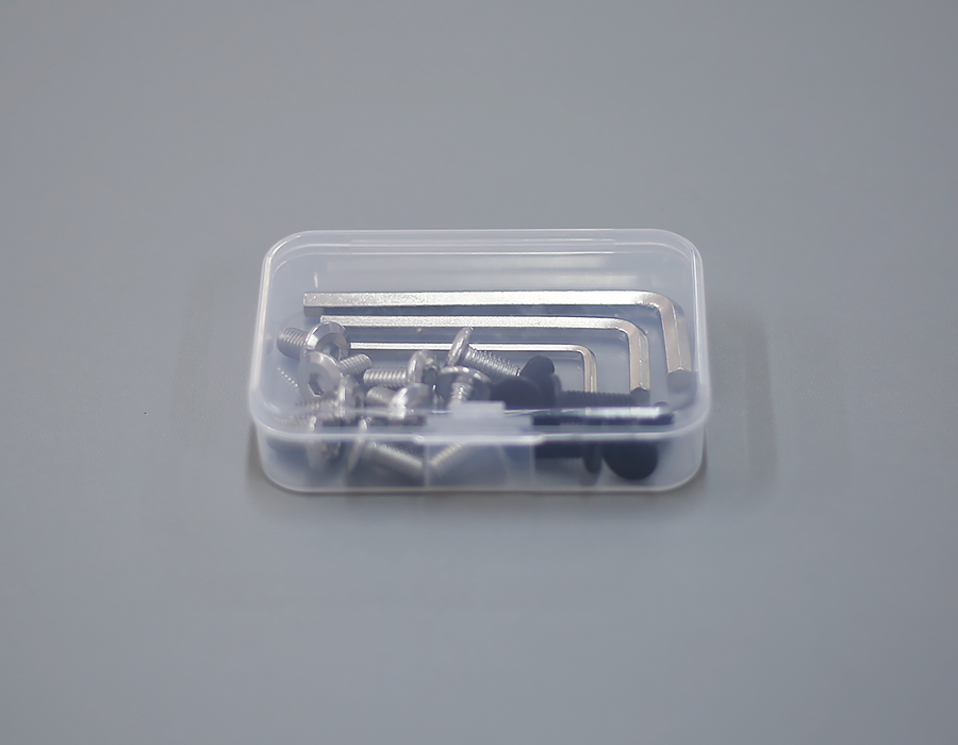

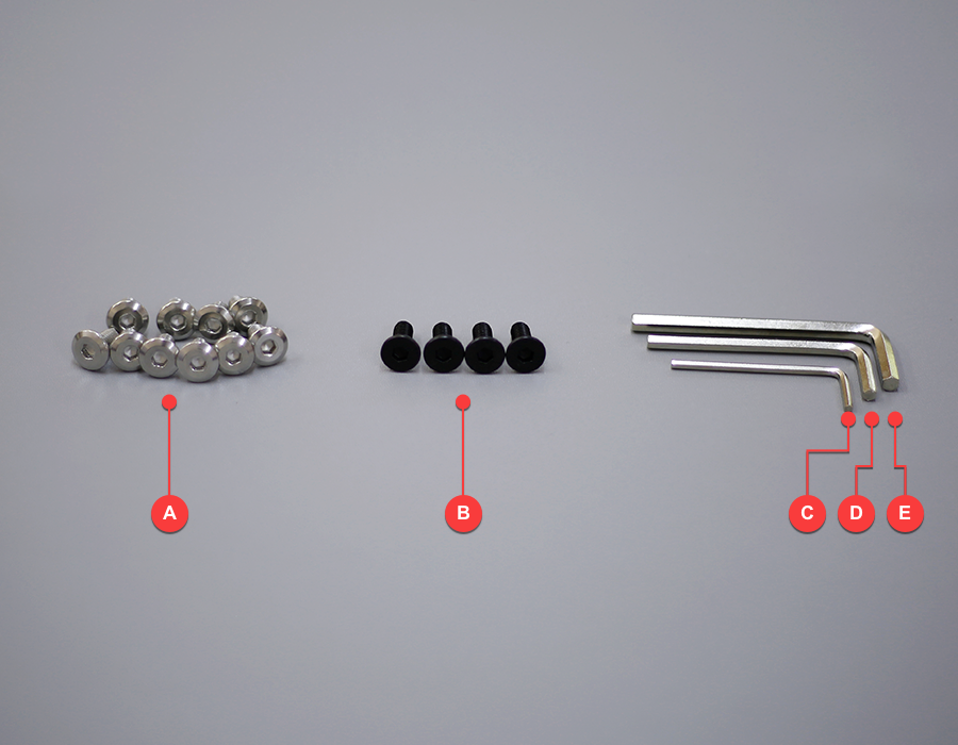

설치 도구 준비
설치 도구를 준비합니다.

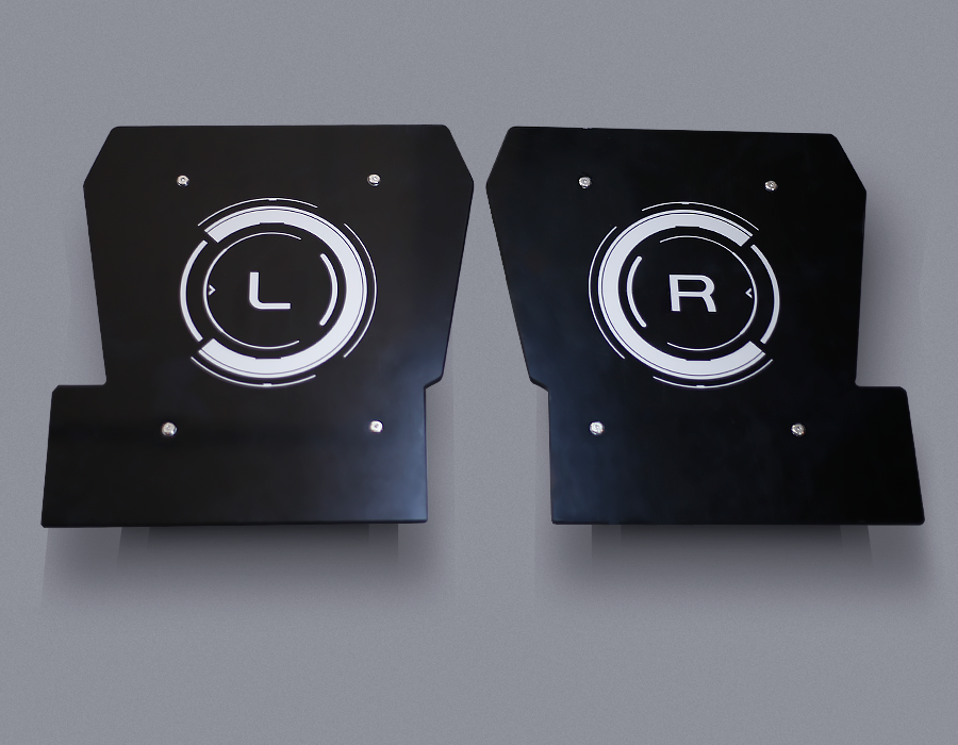

사이드 버튼 장식 패널 제거
도구C（2.5mm）를 사용하여 L, R 사이드 버튼의 외측 장식 패널을 제거합니다.

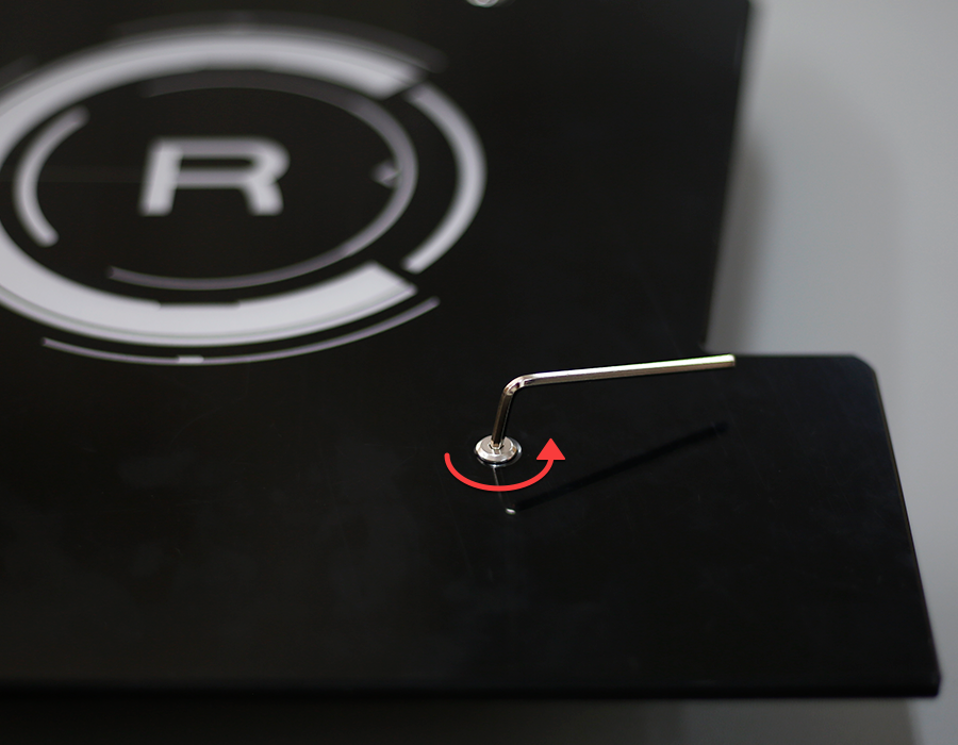

나사 풀고 패널 분리
그림에 표시된 방향으로 육각 렌치를 돌려 나사를 풀고（공구함에 보관）, 패널을 분리합니다.

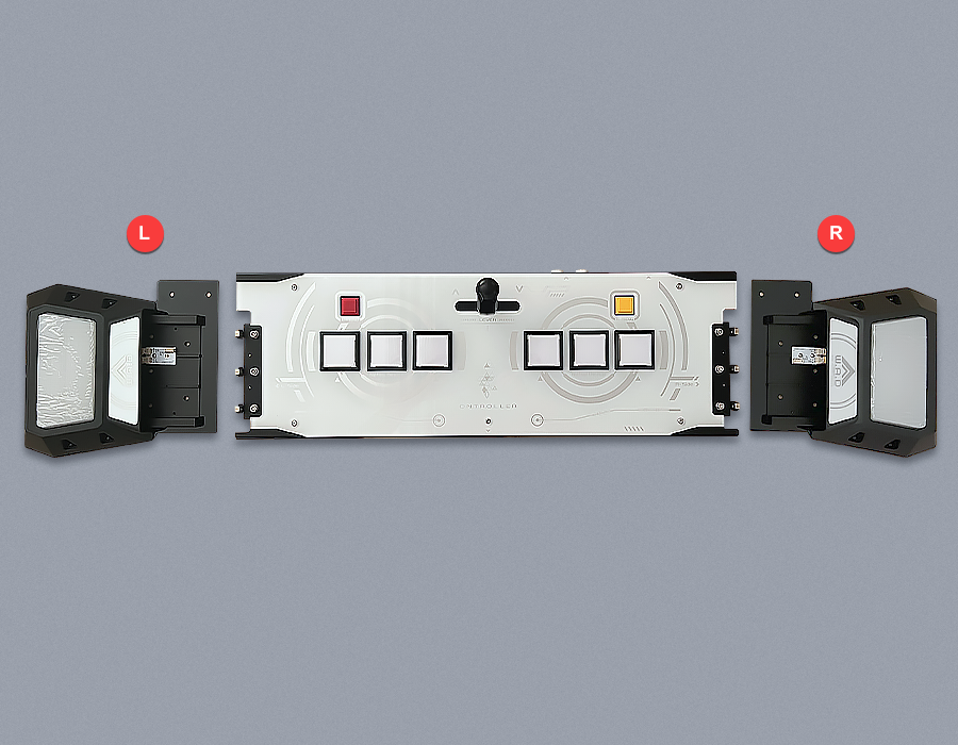

본체 꺼내기
본체를 꺼내어 작업하기 편한 곳에 놓고, L, R 사이드 버튼을 각각의 해당 측면에 배치합니다.

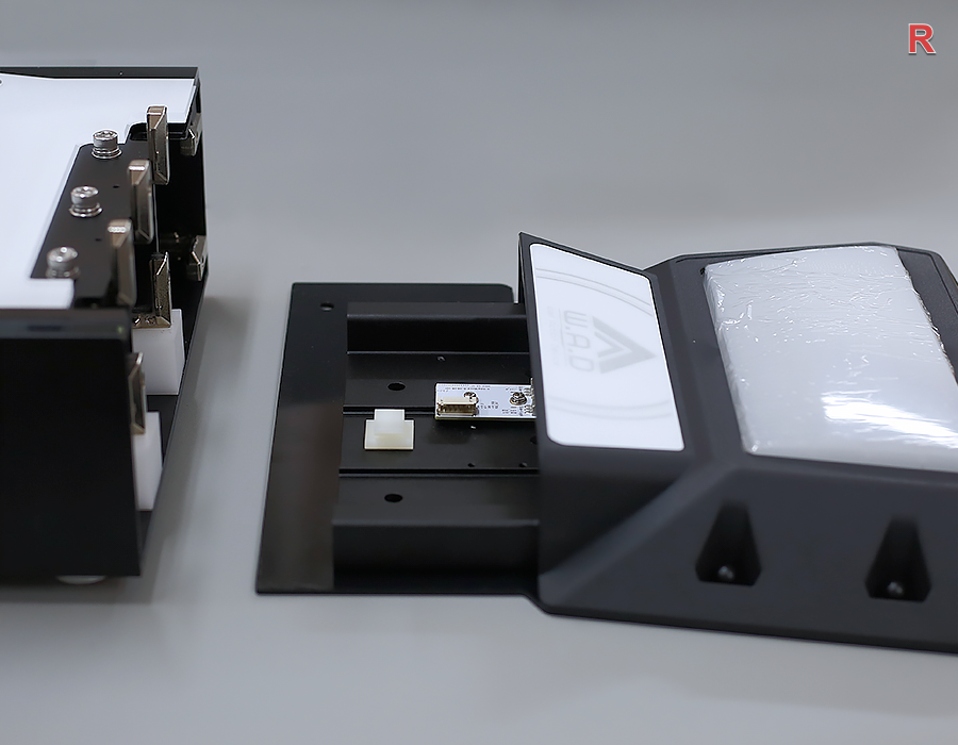

R 사이드 버튼 조립
R 사이드 버튼을 조립합니다.

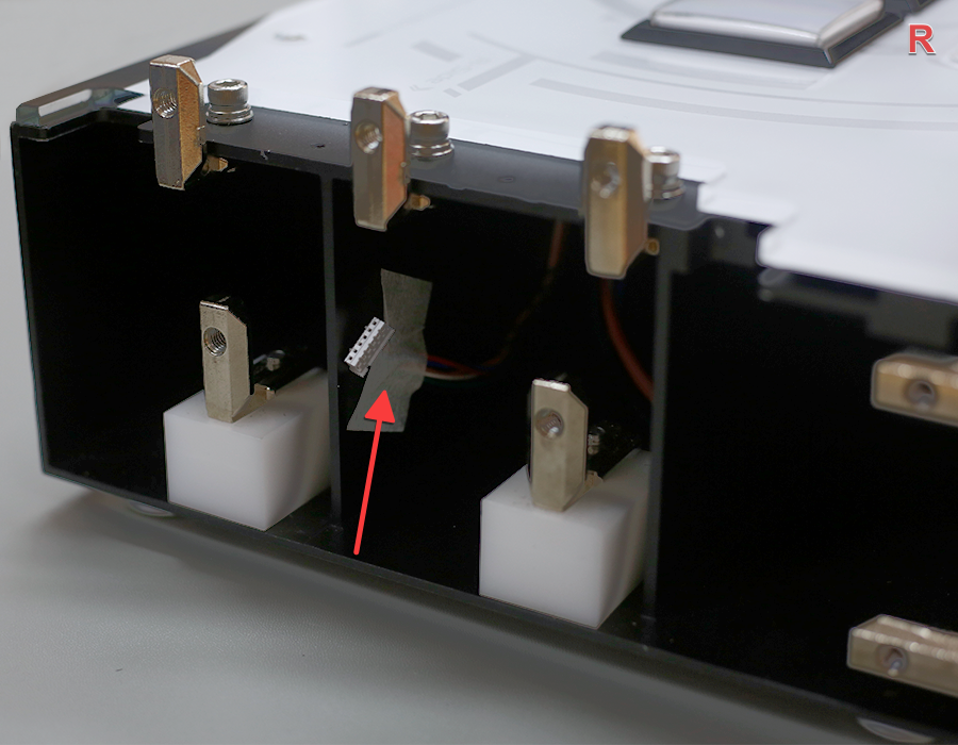

우측 커넥터 위치 확인
측면에서 본체를 보면, 본체 측면에 종이 테이프로 붙여진 우측 케이블 커넥터를 확인할 수 있습니다.

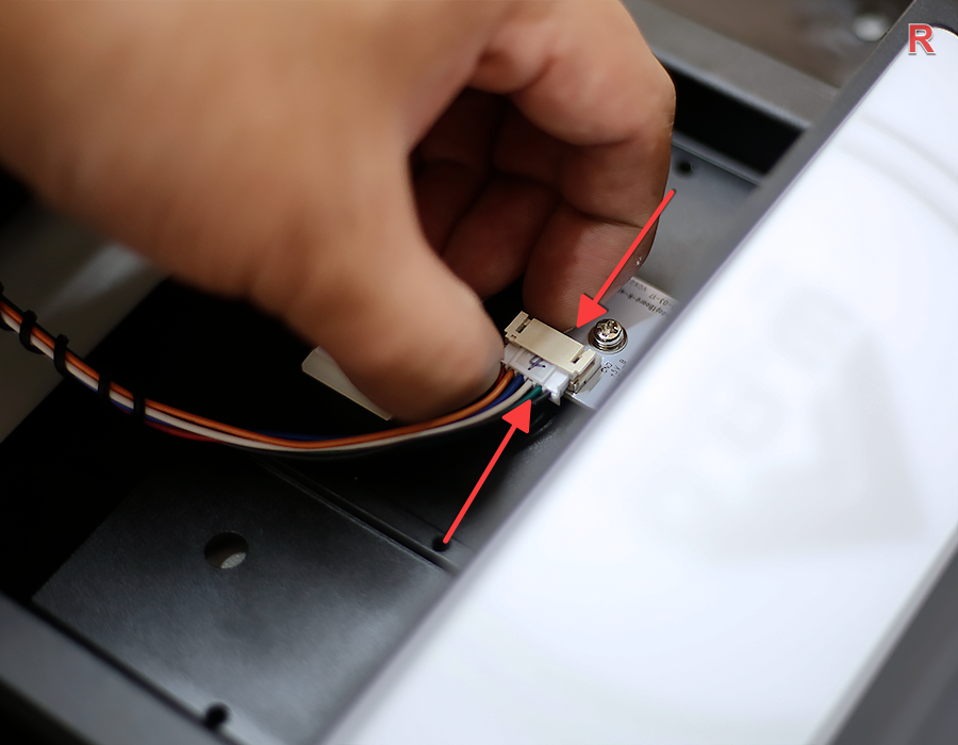

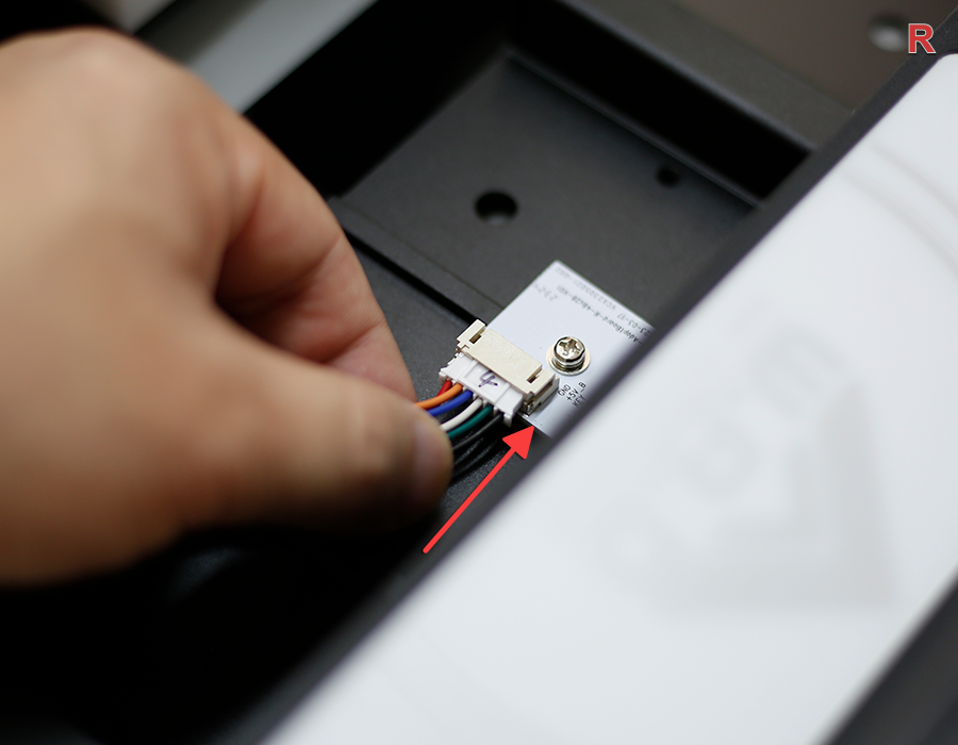

우측 케이블 연결
테이프를 떼어내고, 커넥터를 부드럽게 당겨 꺼냅니다（강하게 당기지 마세요）. 케이블 커넥터를 삽입합니다（방향이 정해져 있으므로 억지로 삽입하지 마세요）.

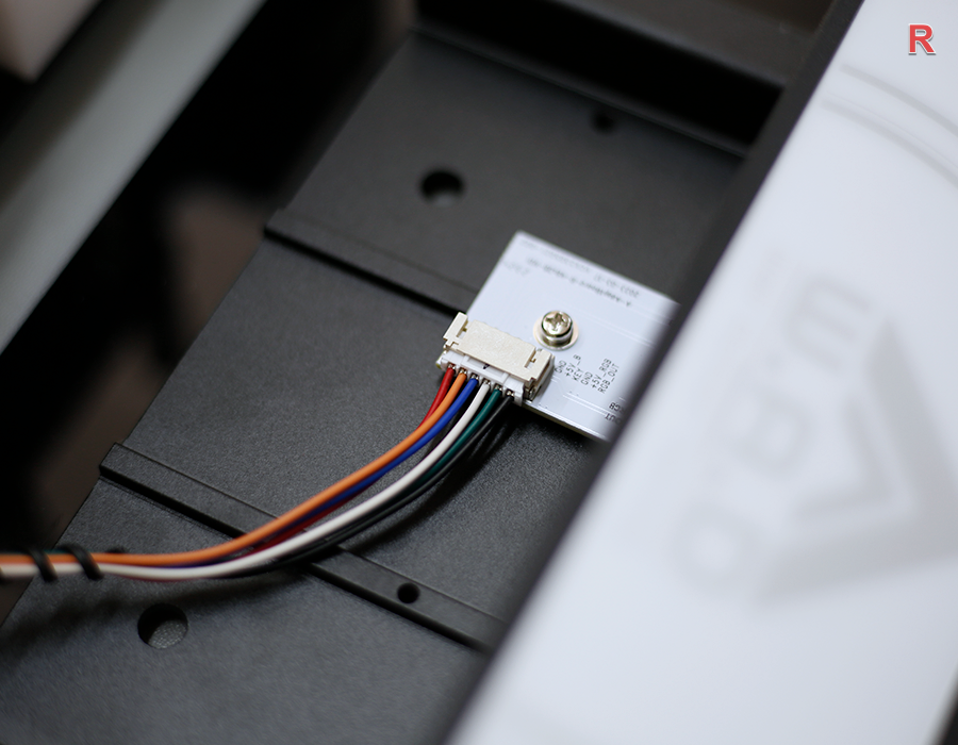

연결 상태 확인
케이블이 연결된 상태는 그림과 같습니다.

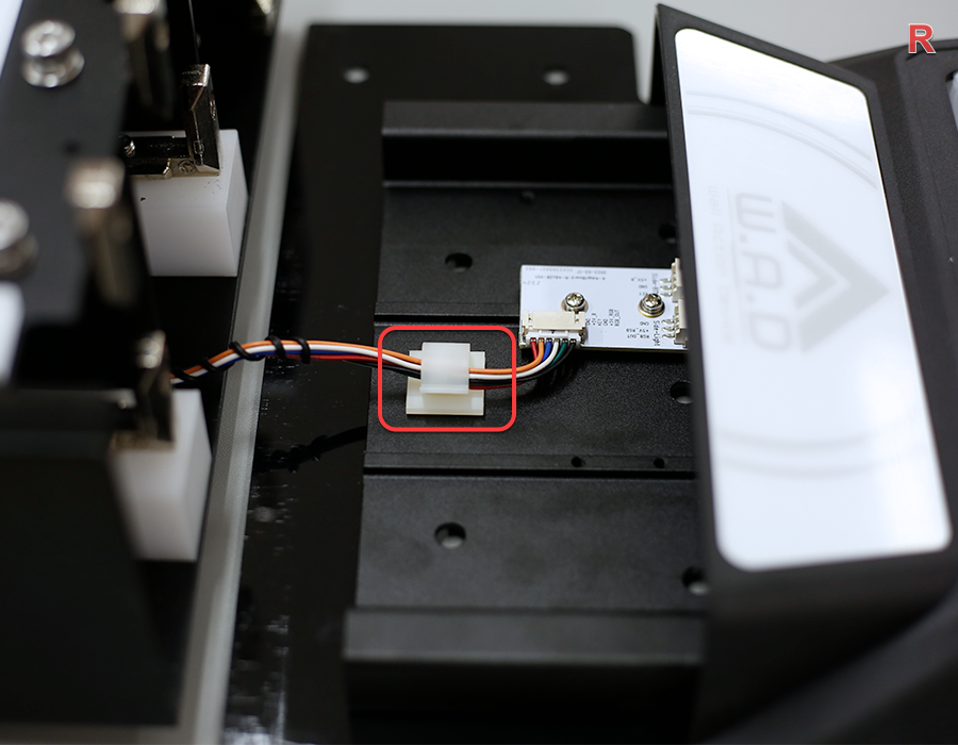

케이블 고정
그림과 같이 케이블을 케이블 클램프에 고정합니다.

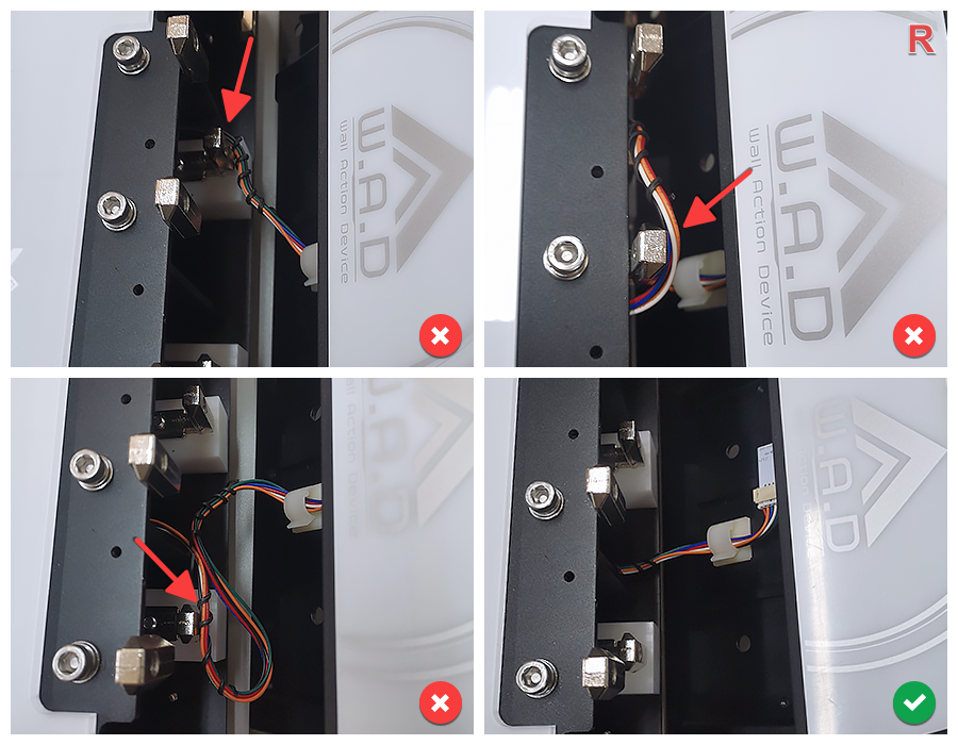

R 사이드 버튼 닫기
R 사이드 버튼을 장착합니다.
중요
조립 과정에서 케이블이 앵글 부분에 끼이지 않도록 주의하세요. 설치 후 흔들림이 생기면 케이블 배선을 확인하세요.
R 사이드 외측 나사 고정
도구D（4mm）를 사용하여 R 사이드 나사를 고정합니다.
경고
나사를 고정하지 않으면 쓰러질 위험이 있습니다!

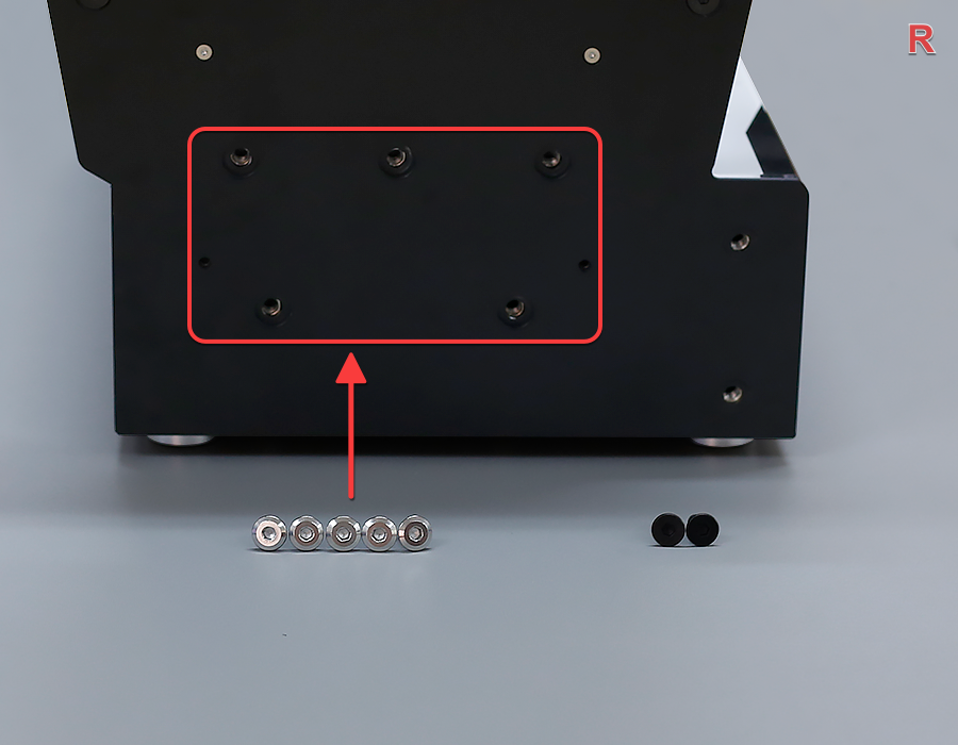

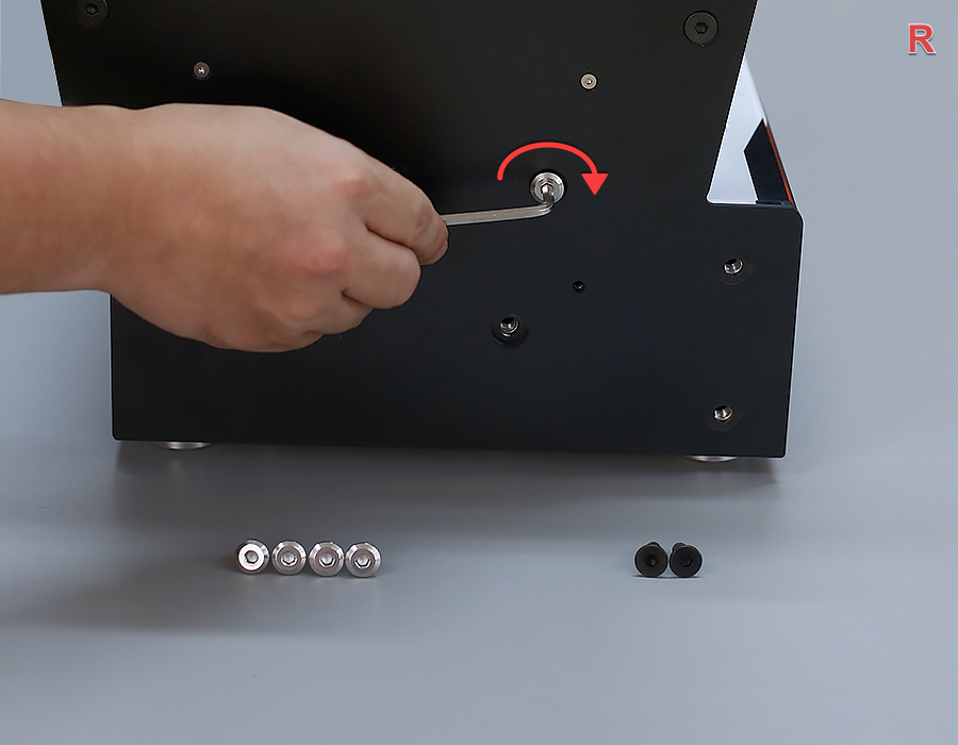

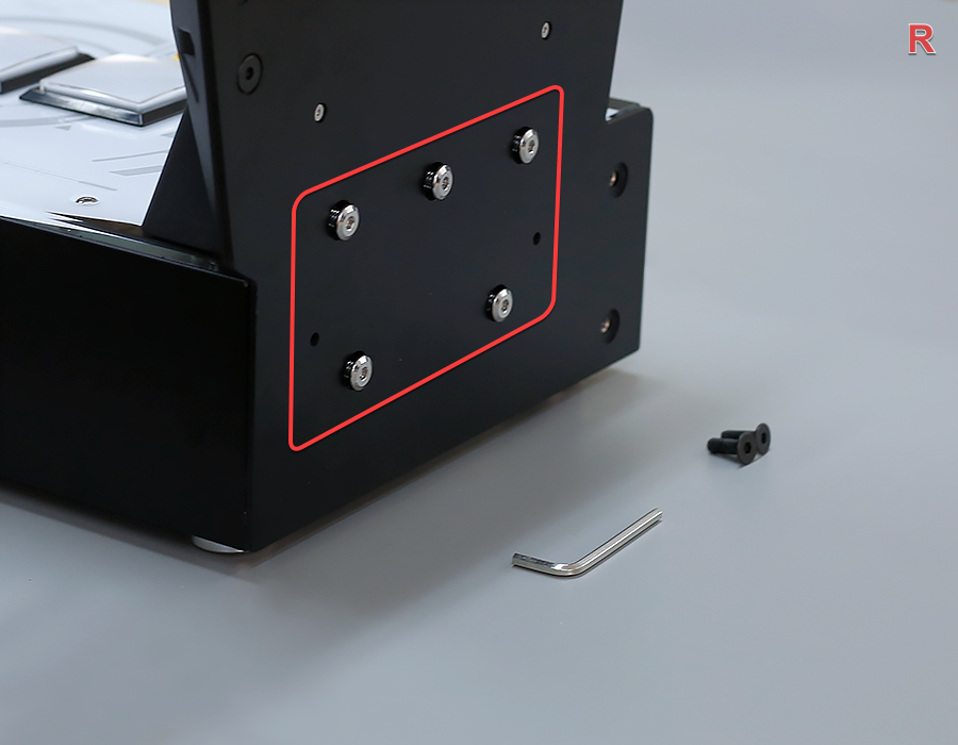

은색 A 나사 5개 예비 조임
먼저 은색 A 나사 5개를 가볍게 조입니다. 사이드 버튼이 아직 움직일 수 있도록 완전히 조이지 마세요.

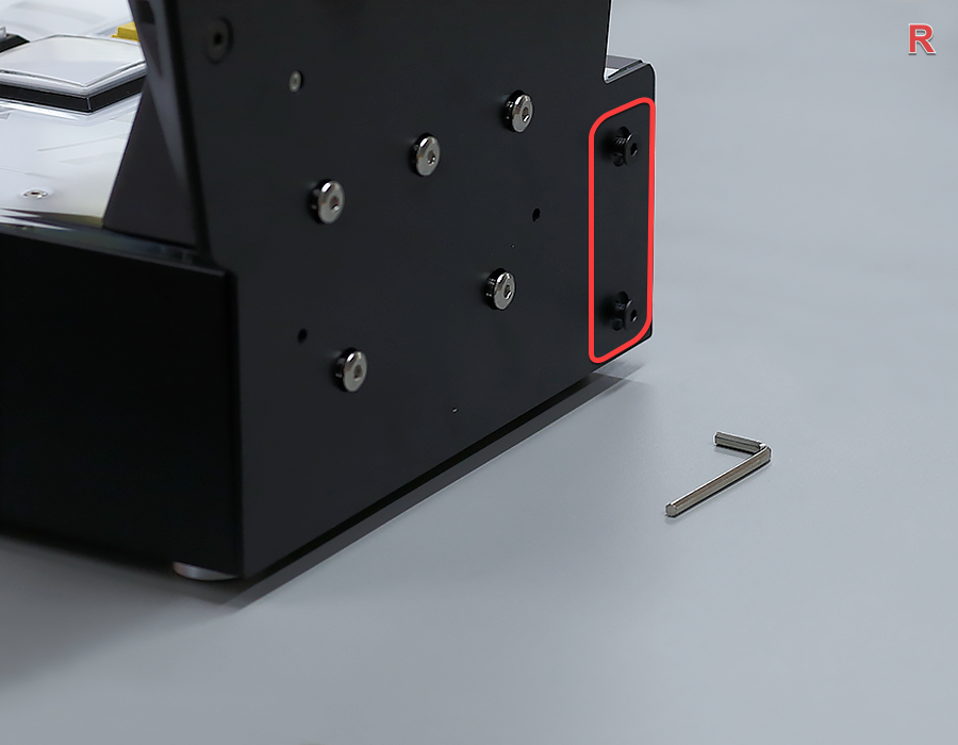

검은색 B 나사 2개 예비 조임
다음으로 검은색 B 나사 2개를 가볍게 조입니다. 사이드 버튼이 아직 움직일 수 있도록 완전히 조이지 마세요.

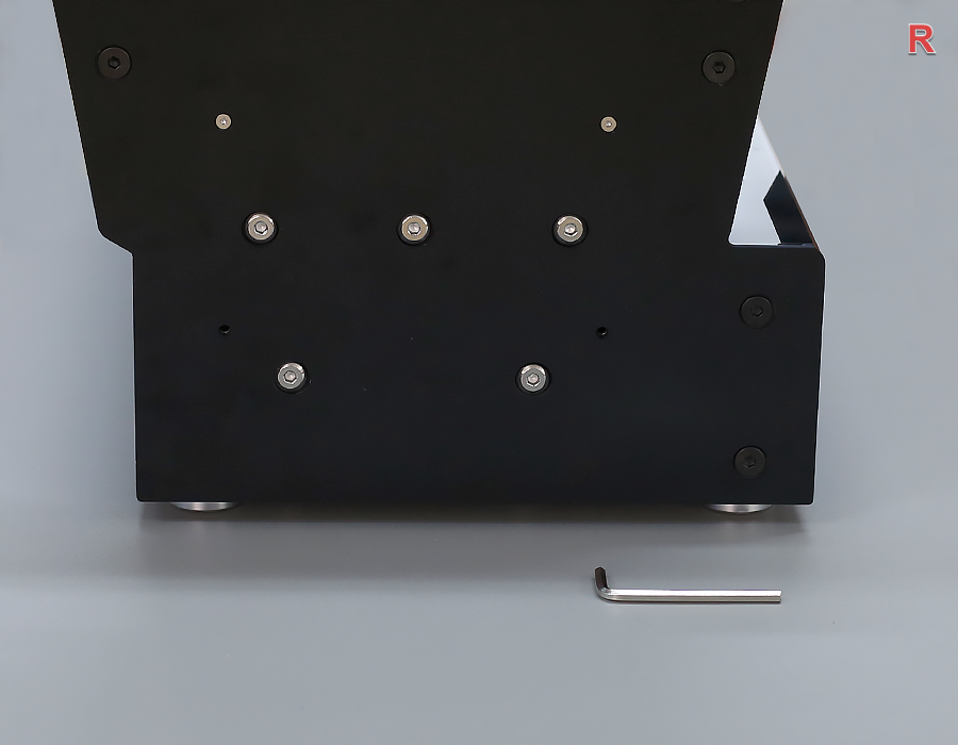

나사 7개 완전 조임
그림과 같이 나사 7개를 완전히 조입니다.

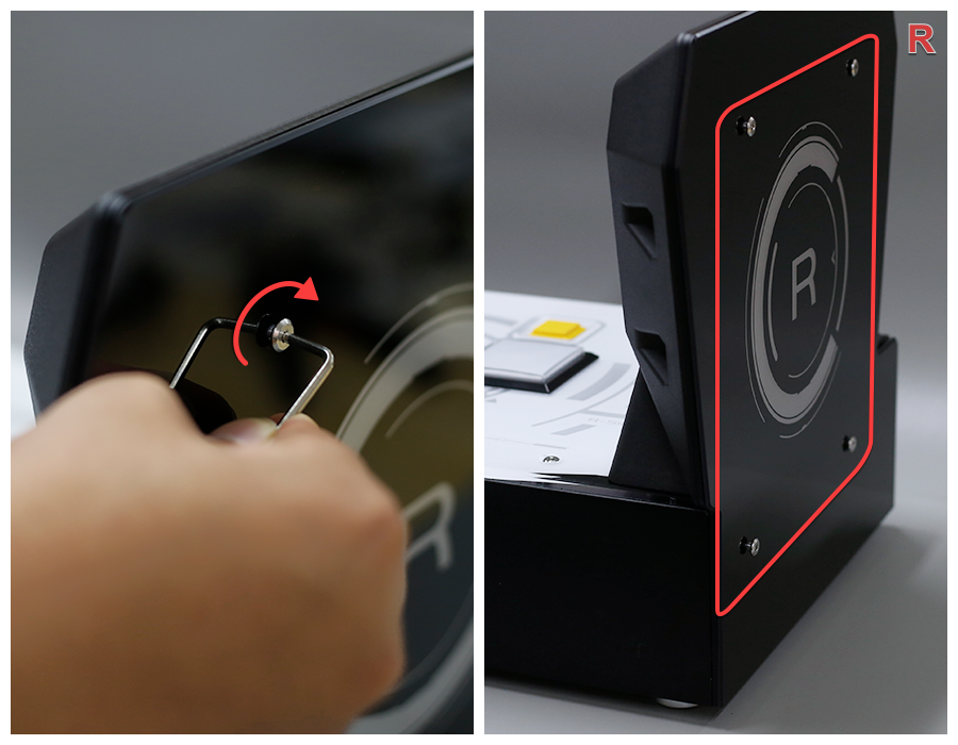

R 패널 부착（예비 조임）
R 측 장식 패널을 덮고, 도구C（2.5mm）로 나사를 고정합니다. 먼저 4개의 나사를 가볍게 조입니다.

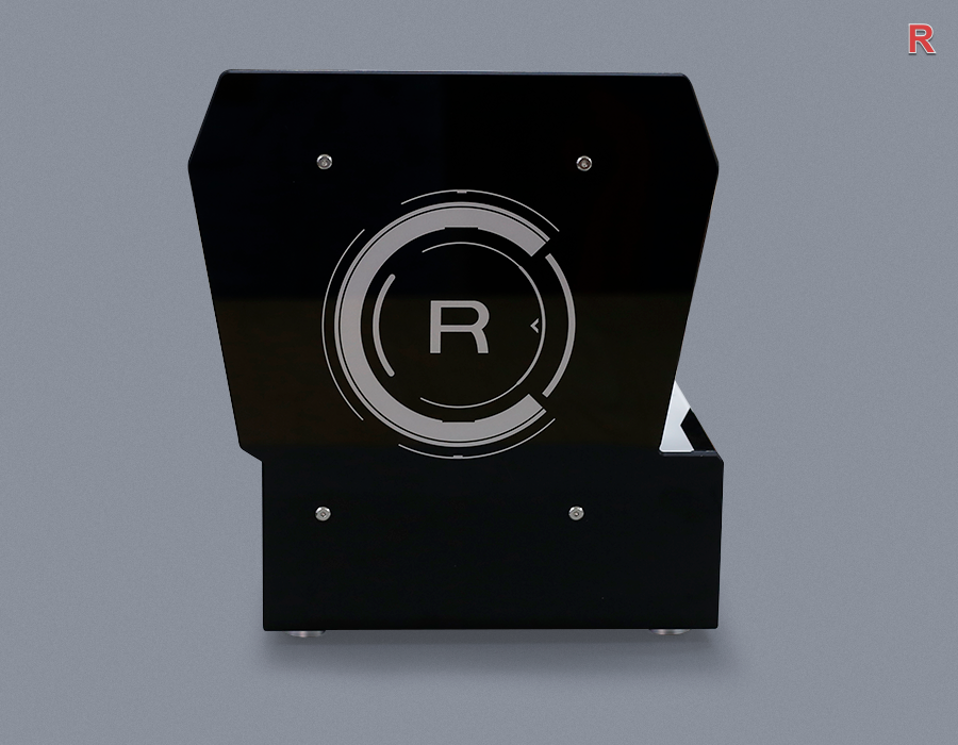

R 패널 나사 완전 조임
그림과 같이 4개의 나사를 완전히 조입니다.

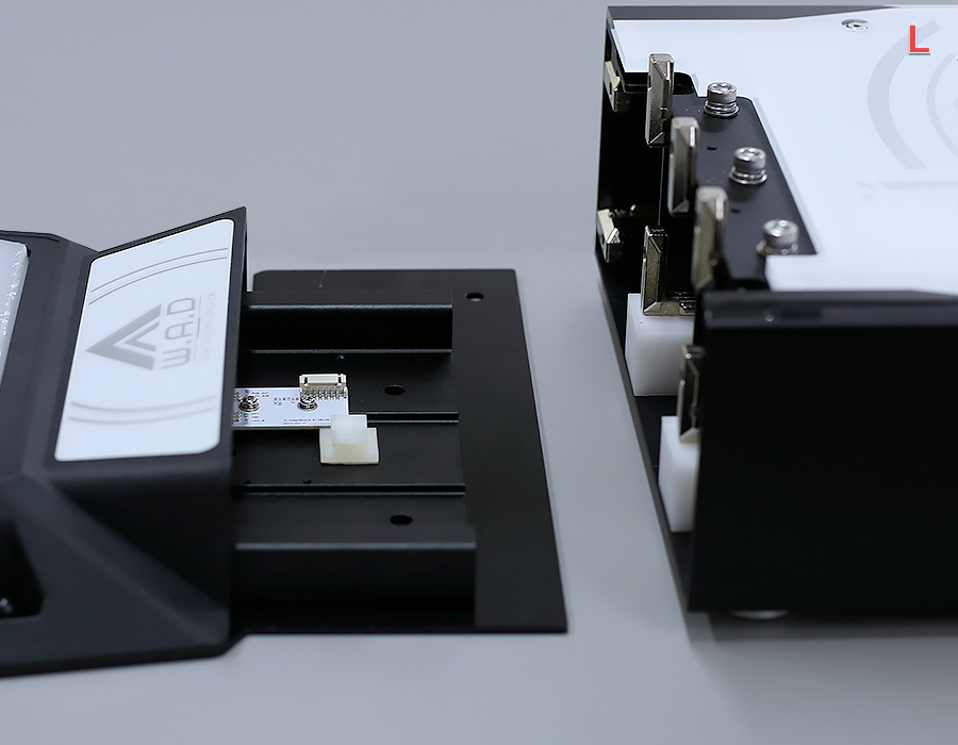

L 사이드 버튼 조립
L 사이드 버튼을 조립합니다.

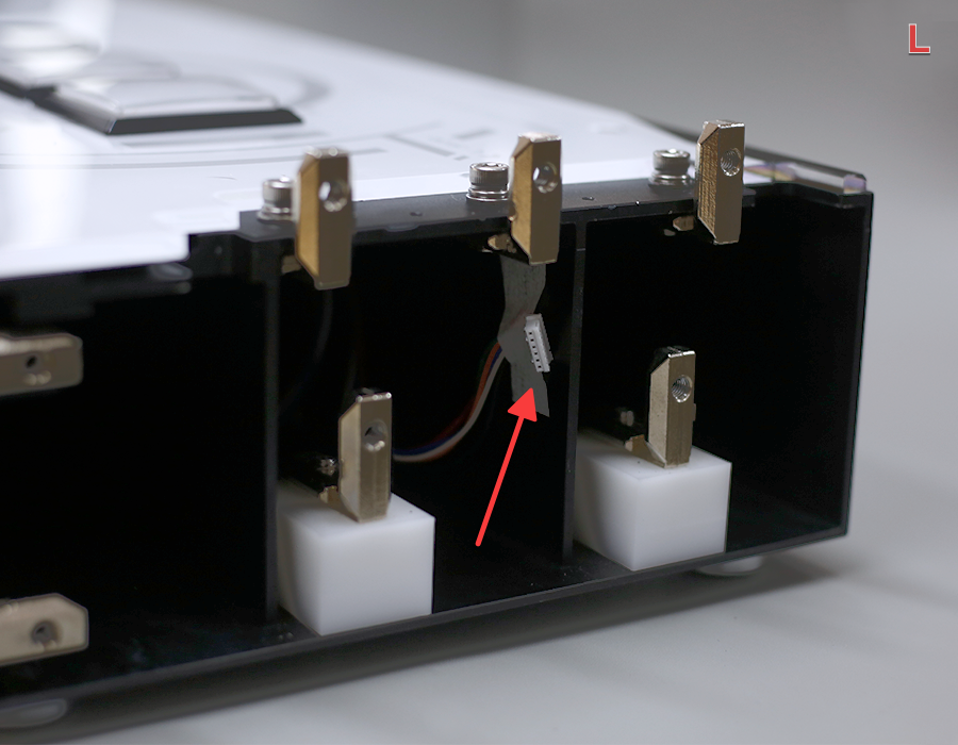

좌측 커넥터 위치 확인
측면에서 본체를 보면, 본체 측면에 종이 테이프로 붙여진 좌측 케이블 커넥터를 확인할 수 있습니다.

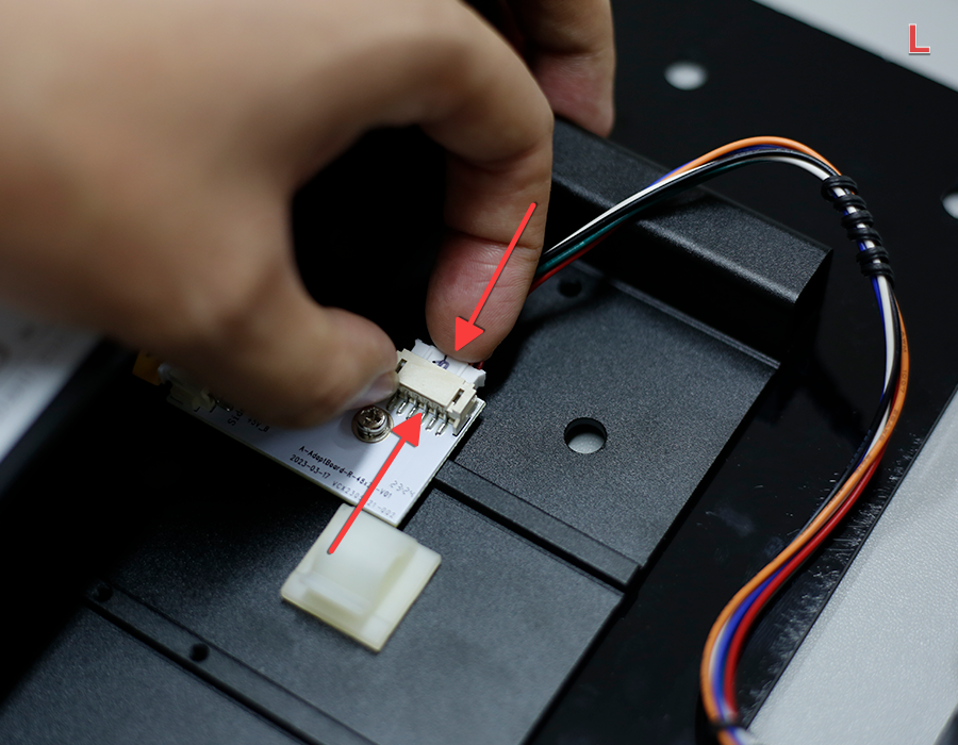

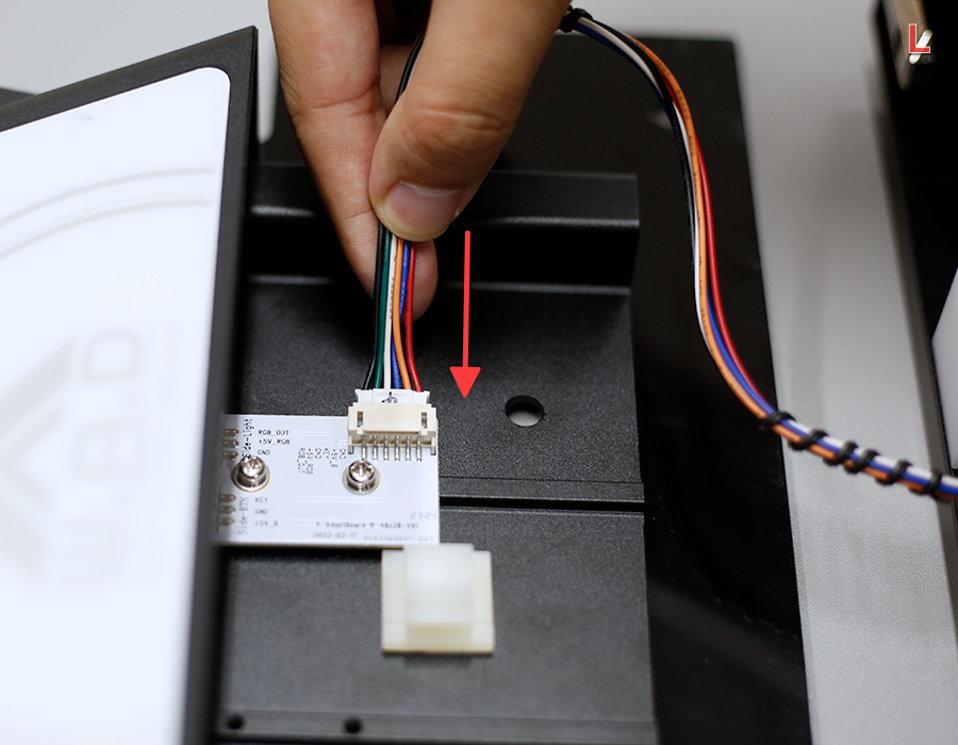

좌측 케이블 연결
테이프를 떼어내고, 커넥터를 부드럽게 당겨 꺼냅니다（강하게 당기지 마세요）. 케이블 커넥터를 삽입합니다（방향이 정해져 있으므로 억지로 삽입하지 마세요）.

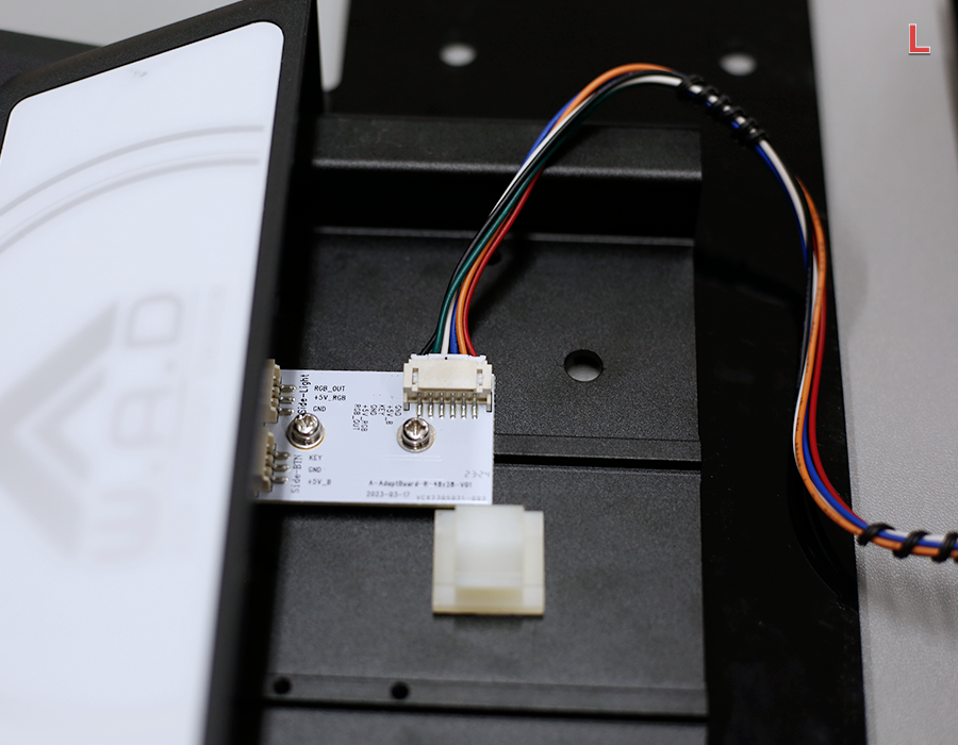

좌측 연결 상태 확인
케이블이 연결된 상태는 그림과 같습니다.

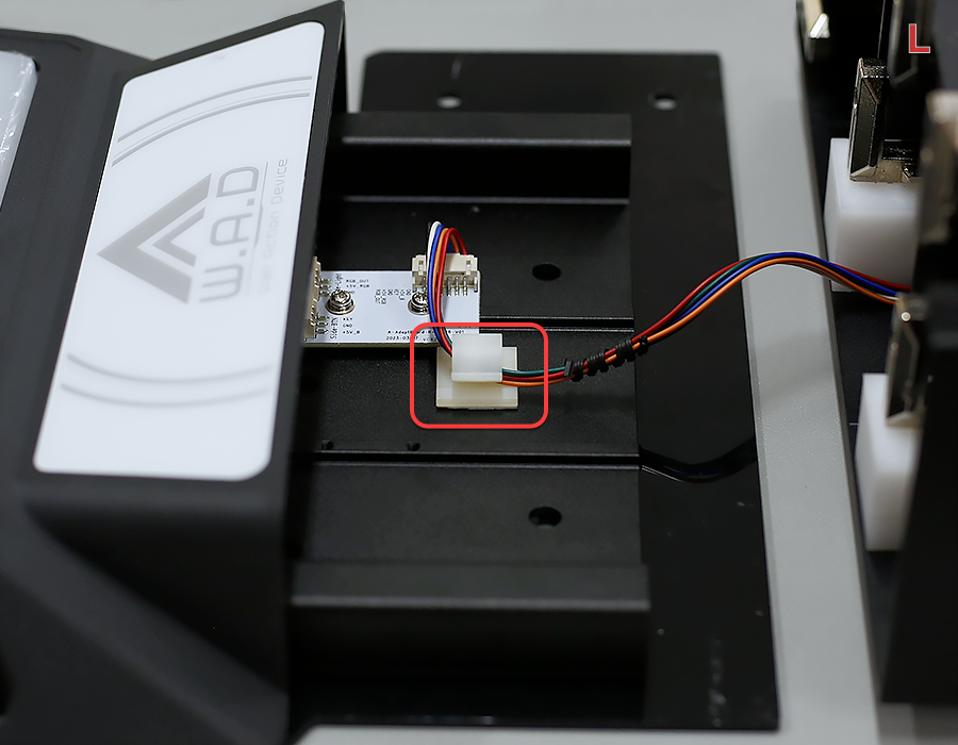

좌측 케이블 고정
그림과 같이 케이블을 케이블 클램프에 고정합니다.

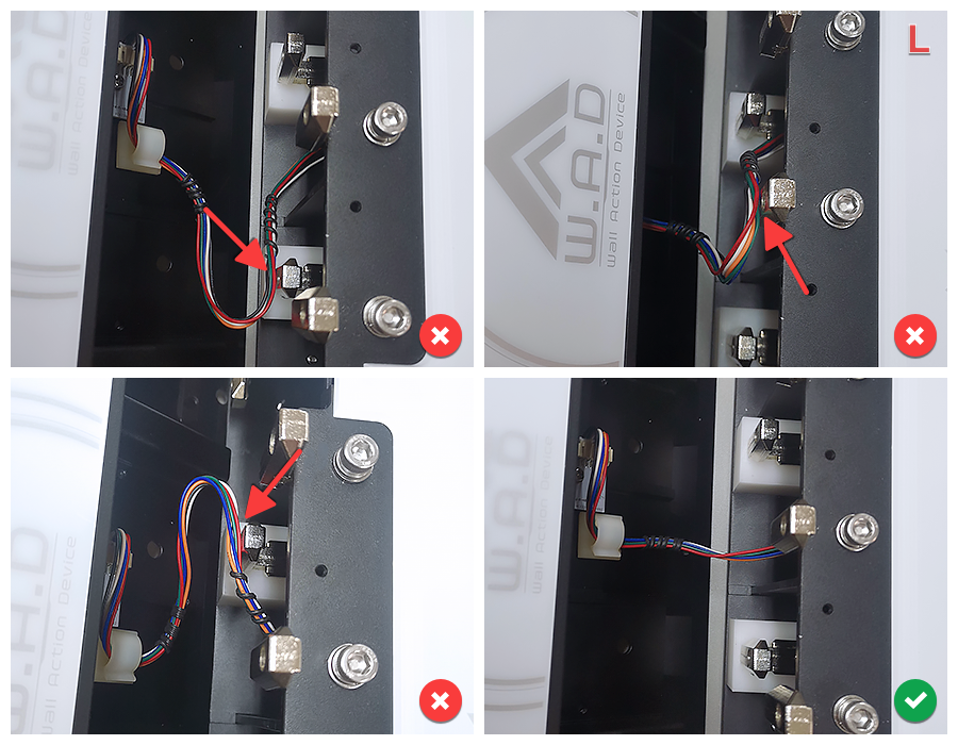

L 사이드 버튼 닫기
L 사이드 버튼을 장착합니다.
중요
조립 과정에서 케이블이 앵글 부분에 끼이지 않도록 주의하세요. 설치 후 흔들림이 생기면 케이블 배선을 확인하세요.

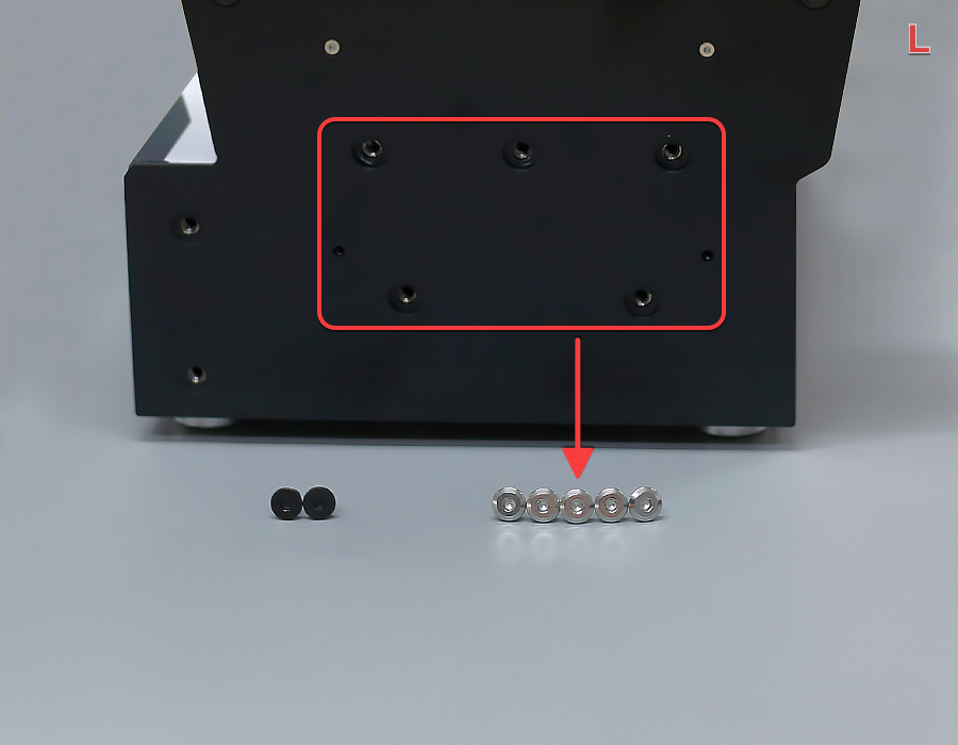

L 사이드 외측 나사 고정
도구D（4mm）를 사용하여 L 사이드 나사를 고정합니다.
경고
나사를 고정하지 않으면 쓰러질 위험이 있습니다!

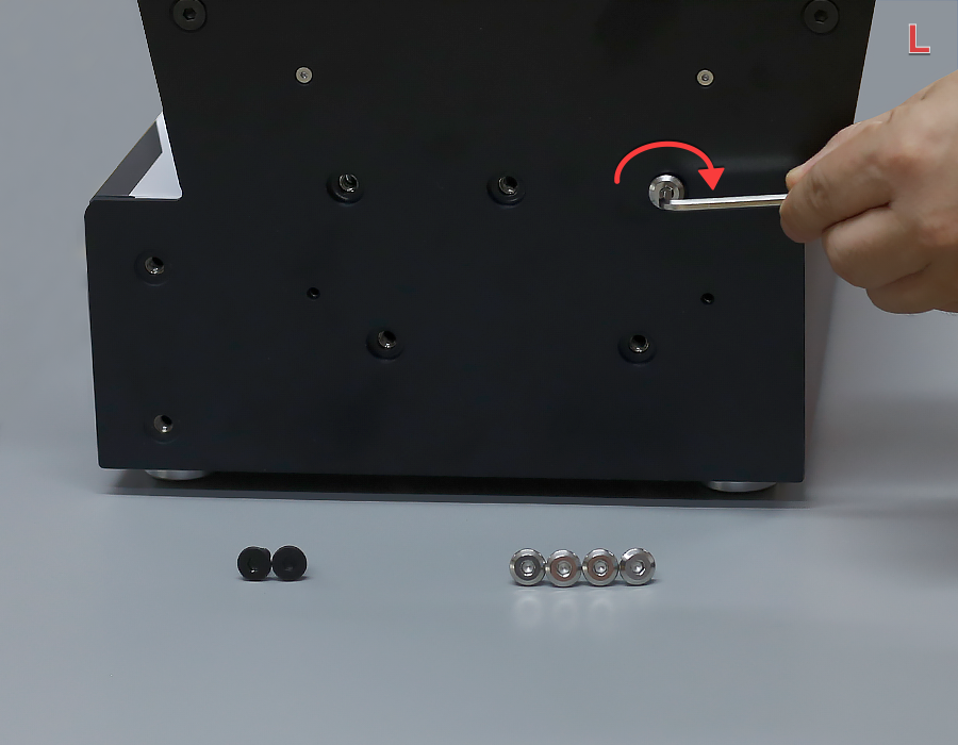

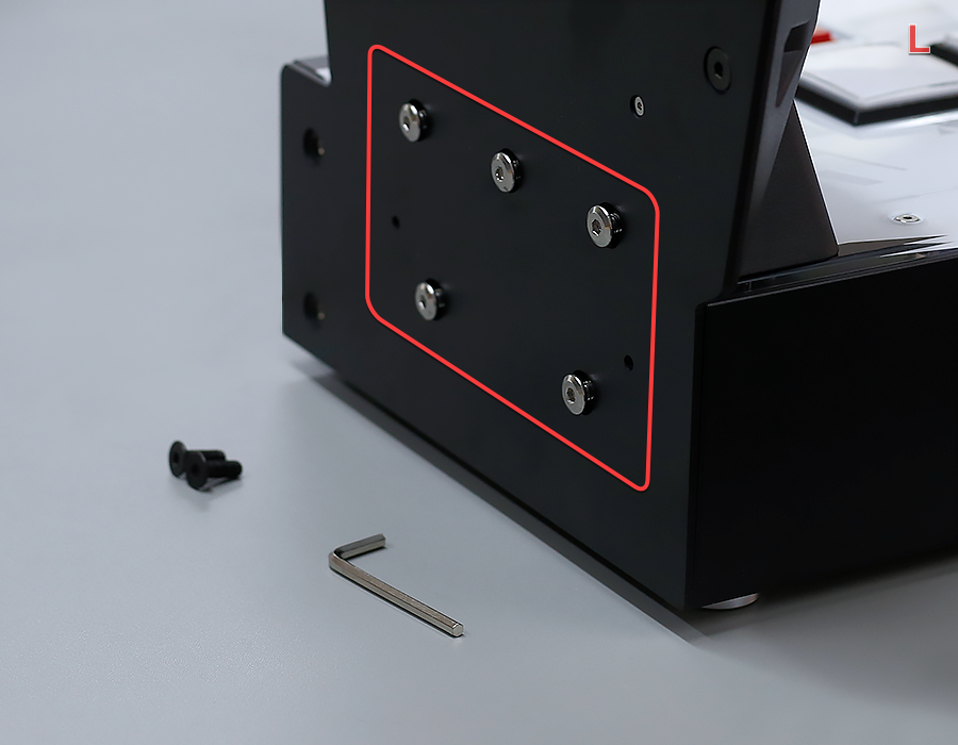

좌측 은색 A 나사 5개 예비 조임
먼저 은색 A 나사 5개를 가볍게 조입니다. 사이드 버튼이 아직 움직일 수 있도록 완전히 조이지 마세요.

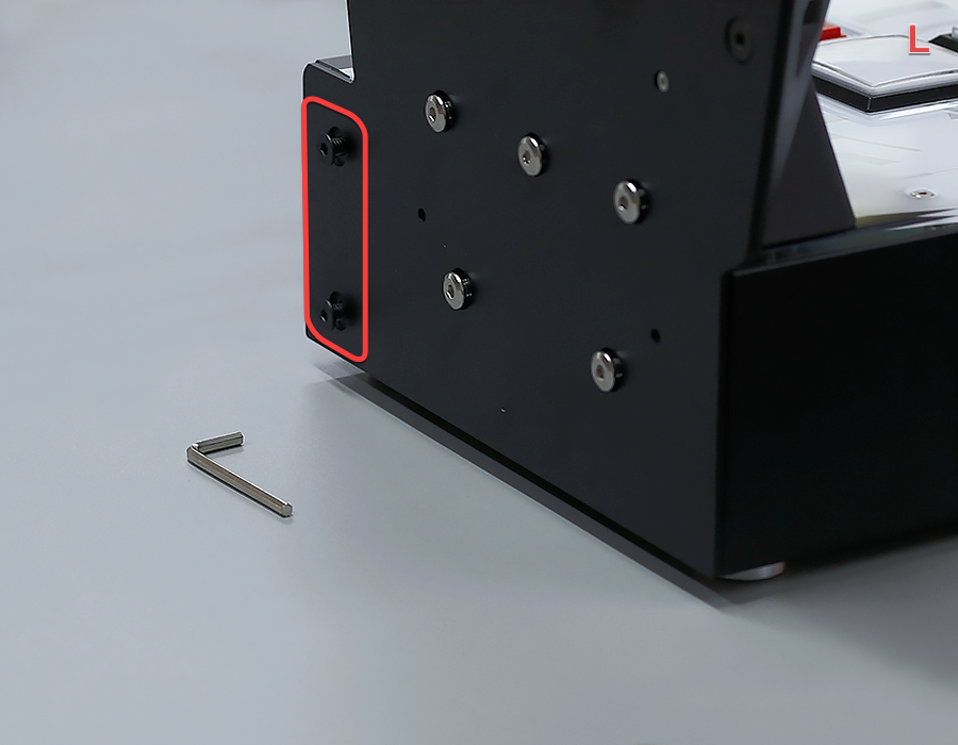

좌측 검은색 B 나사 2개 예비 조임
다음으로 검은색 B 나사 2개를 가볍게 조입니다. 사이드 버튼이 아직 움직일 수 있도록 완전히 조이지 마세요.

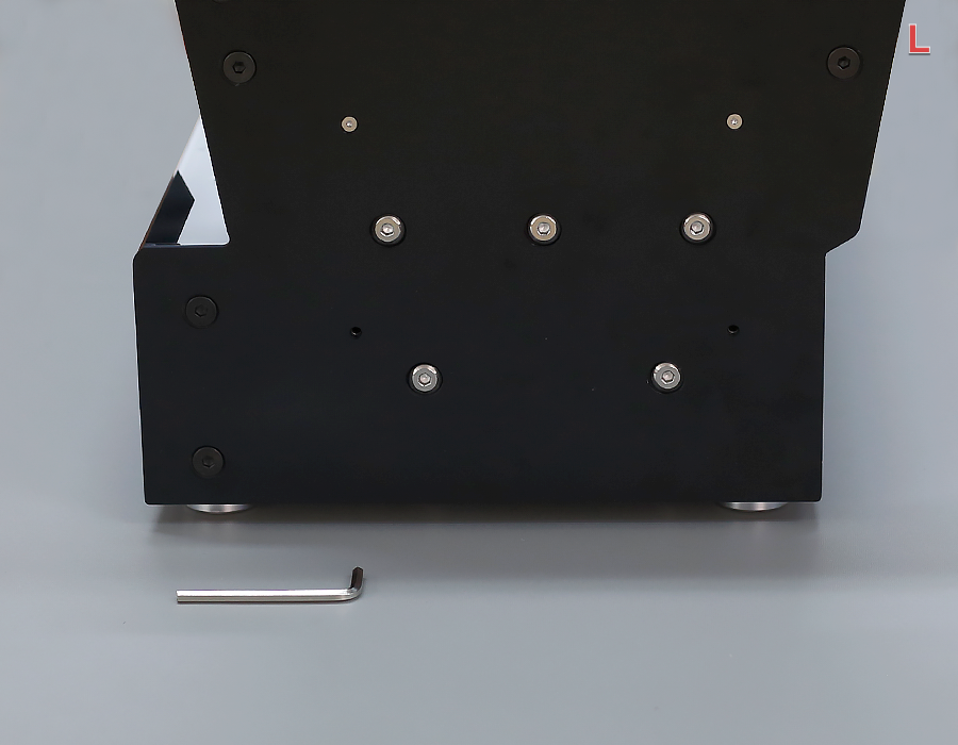

좌측 나사 7개 완전 조임
그림과 같이 나사 7개를 완전히 조입니다.

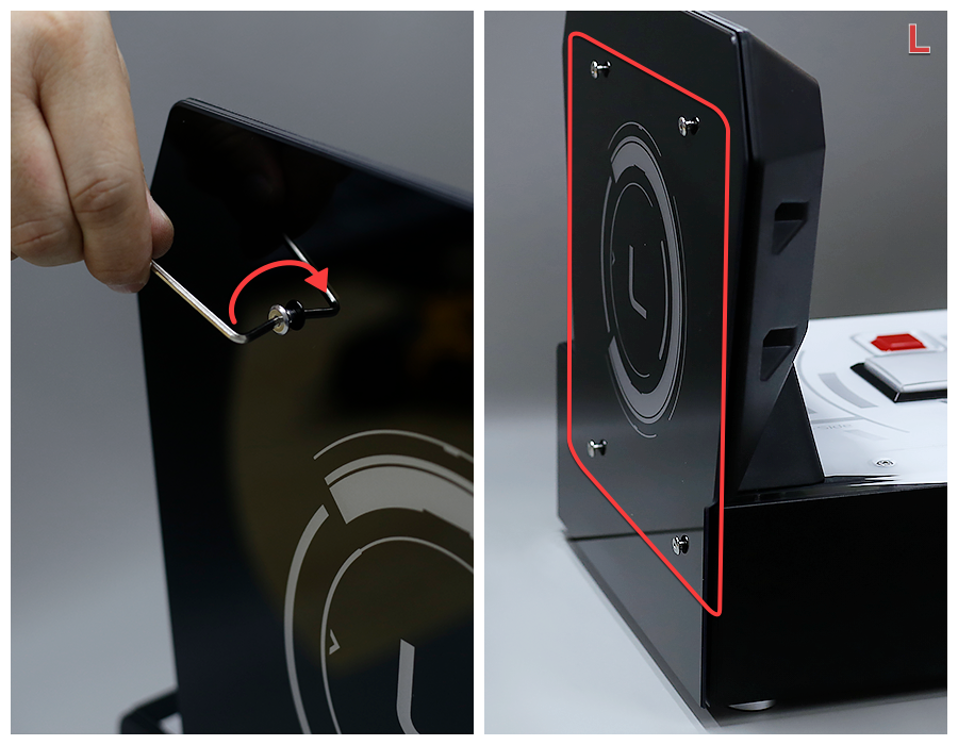

L 패널 부착（예비 조임）
L 측 장식 패널을 덮고, 도구C（2.5mm）로 나사를 고정합니다. 먼저 4개의 나사를 가볍게 조입니다.

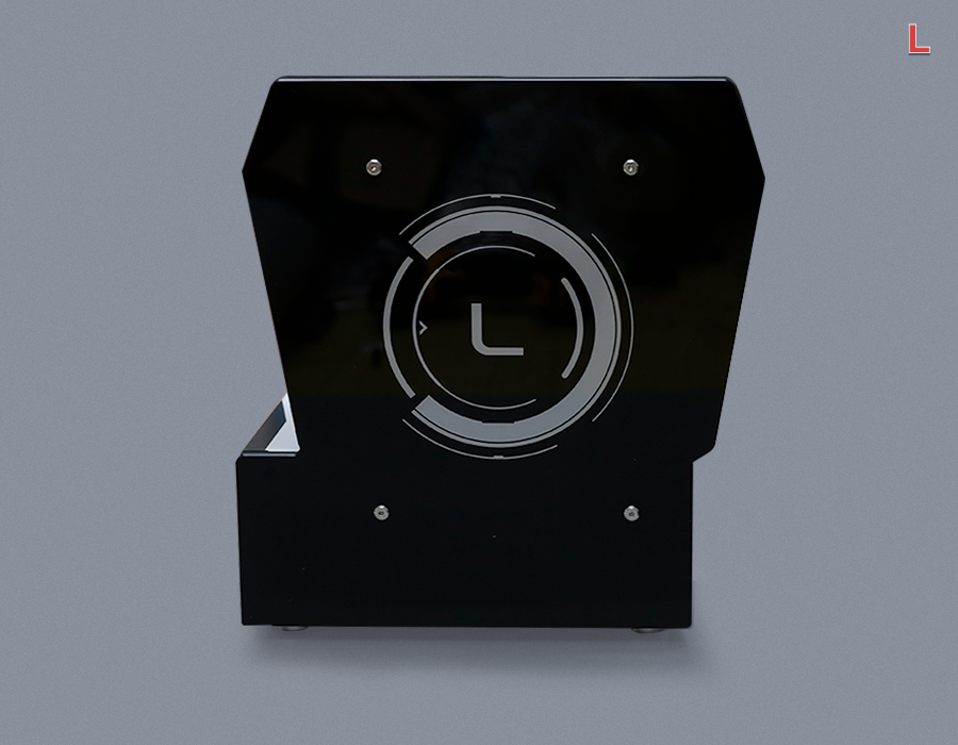

L 패널 나사 완전 조임
그림과 같이 4개의 나사를 완전히 조입니다.

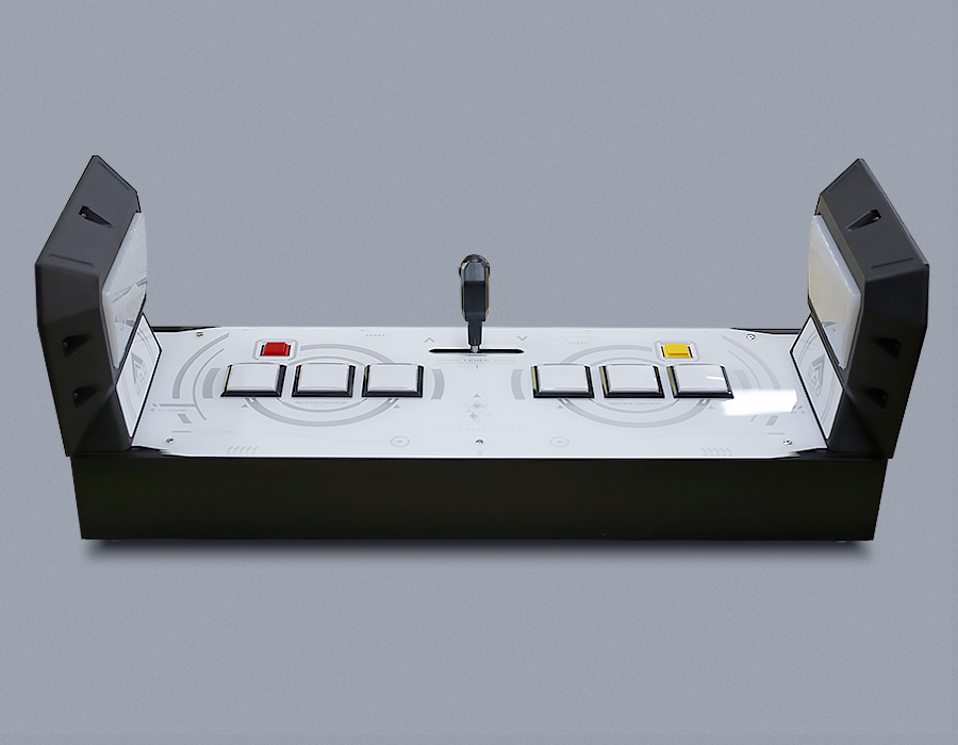

조립 완료
조립이 완료되었습니다. 완성된 모습은 그림과 같습니다.
