ONTROLLERの組み立て手順

開箱
到货开箱，图示为正面。
箱を開けて、正面が写真通りです。

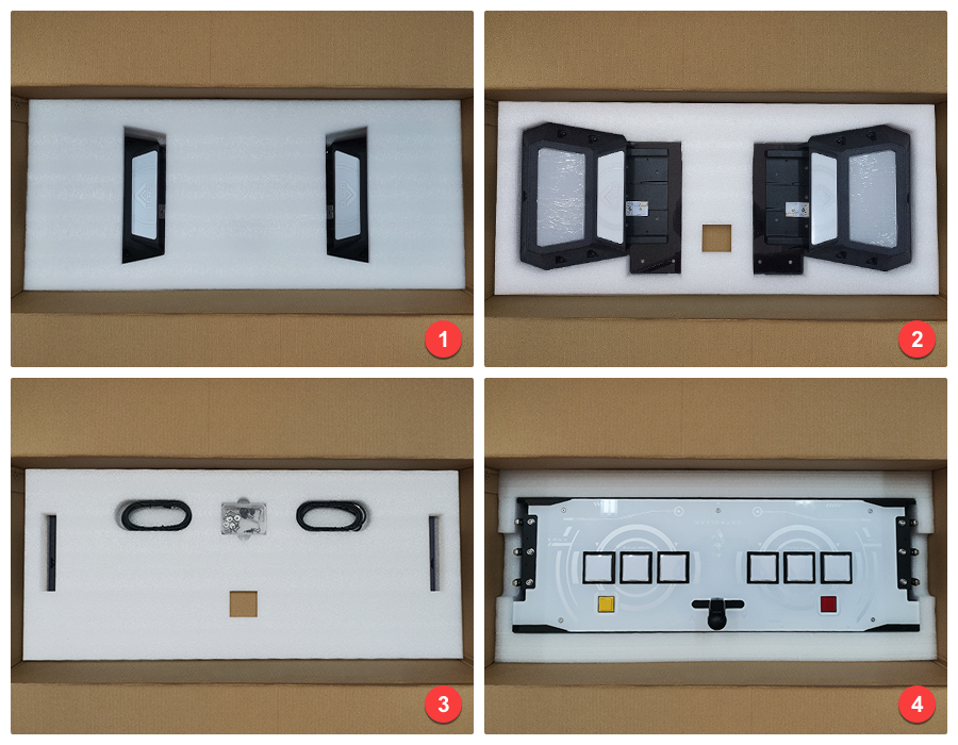

クッション材を取り出す
画像の順番でクッション材を取り出します。

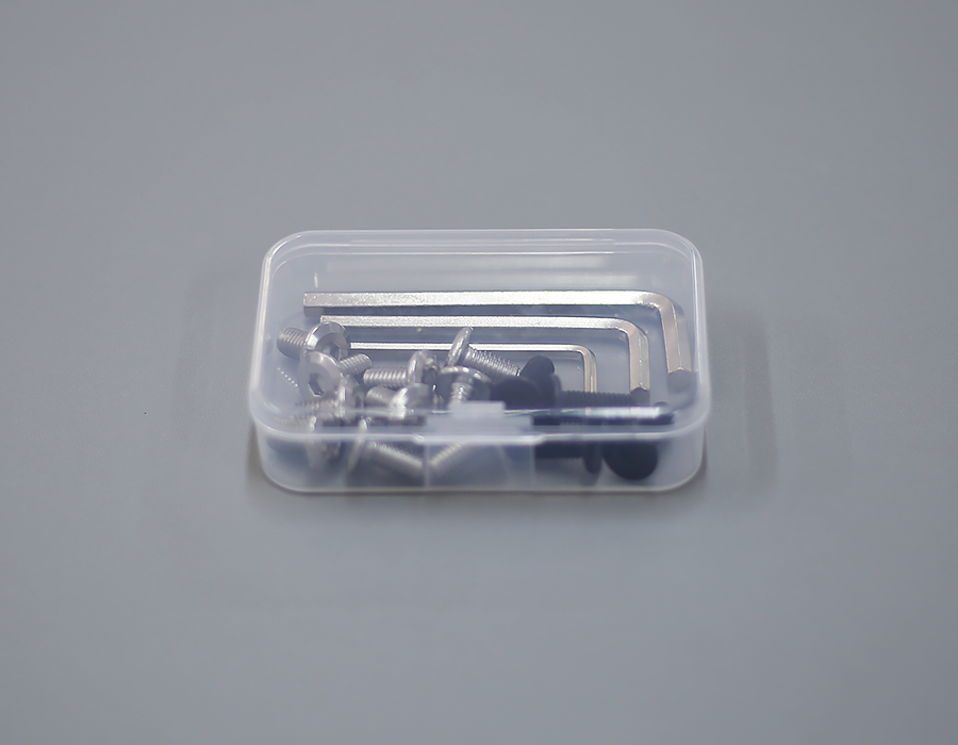

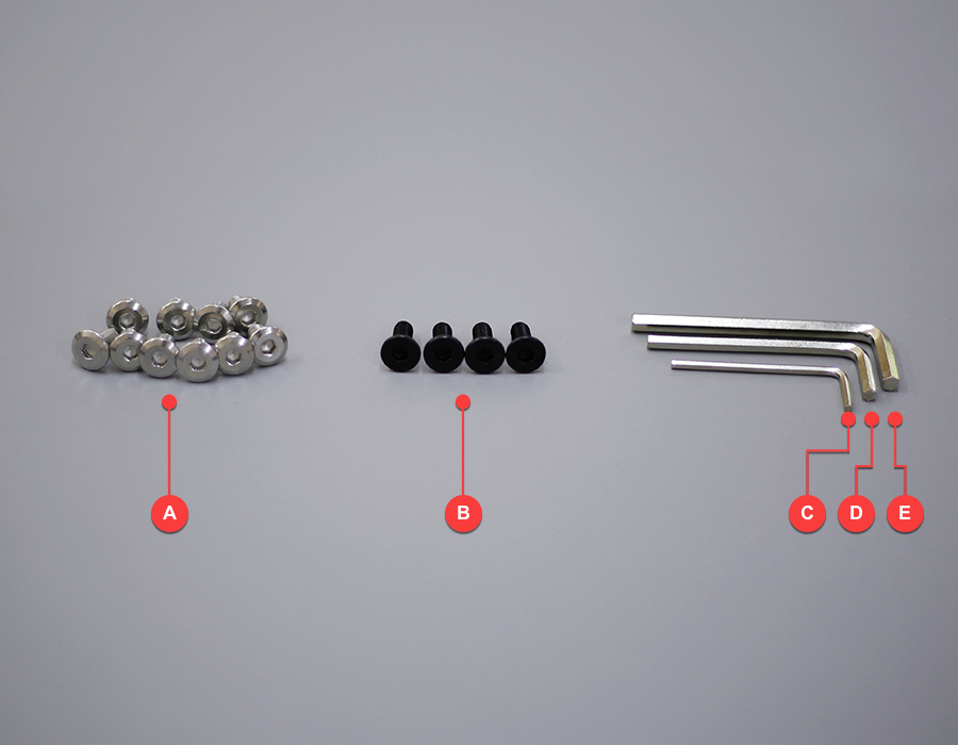

組み立て用のツールを準備する
組み立て用のツールを準備します。

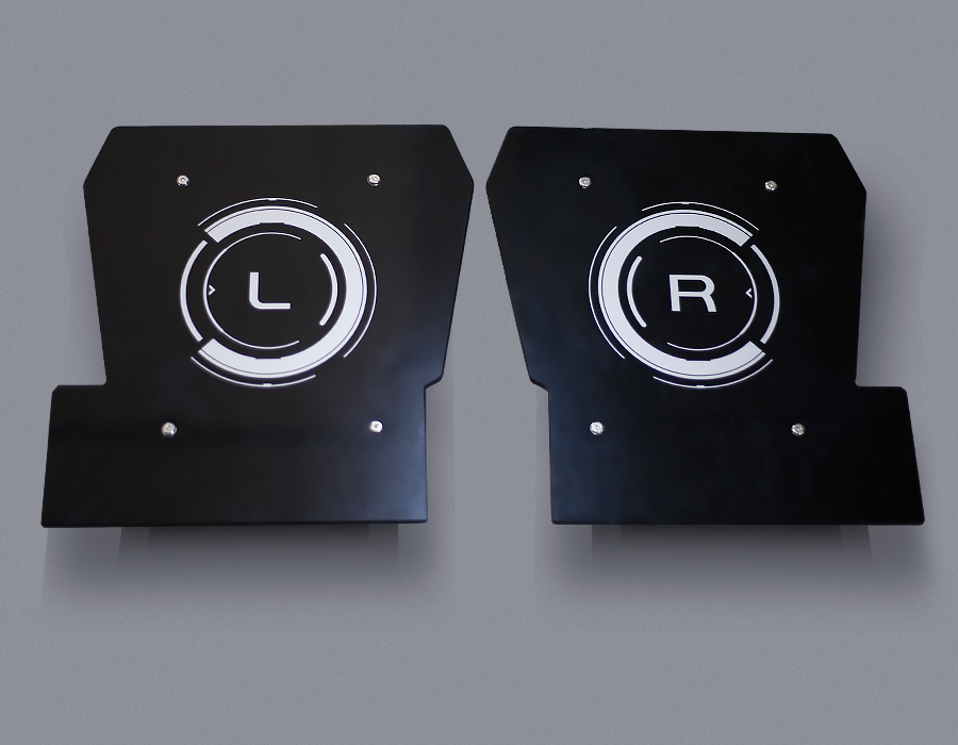

側面ボタンのバックパネルを外す
ツールC（2.5mm）を使って、左右のサイドボタンのバックパネルを外します。

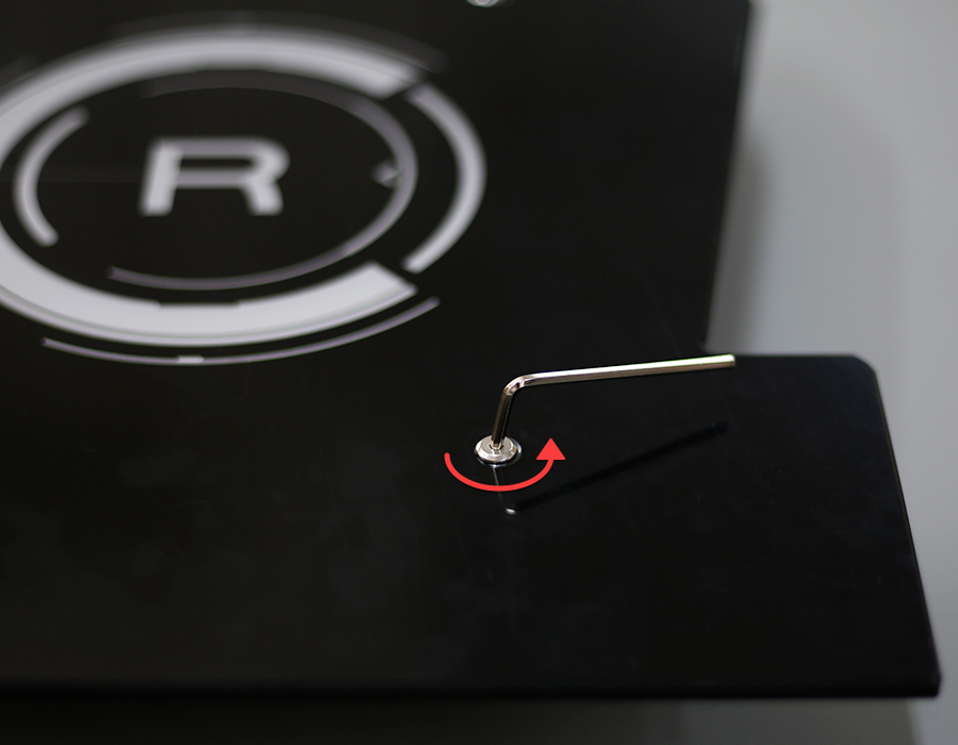

ネジを外してパネルを取る
画像と同じ方向に六角レンチを回して、ネジを外して（ボックスに入れて保管します。）、パネルを外します。

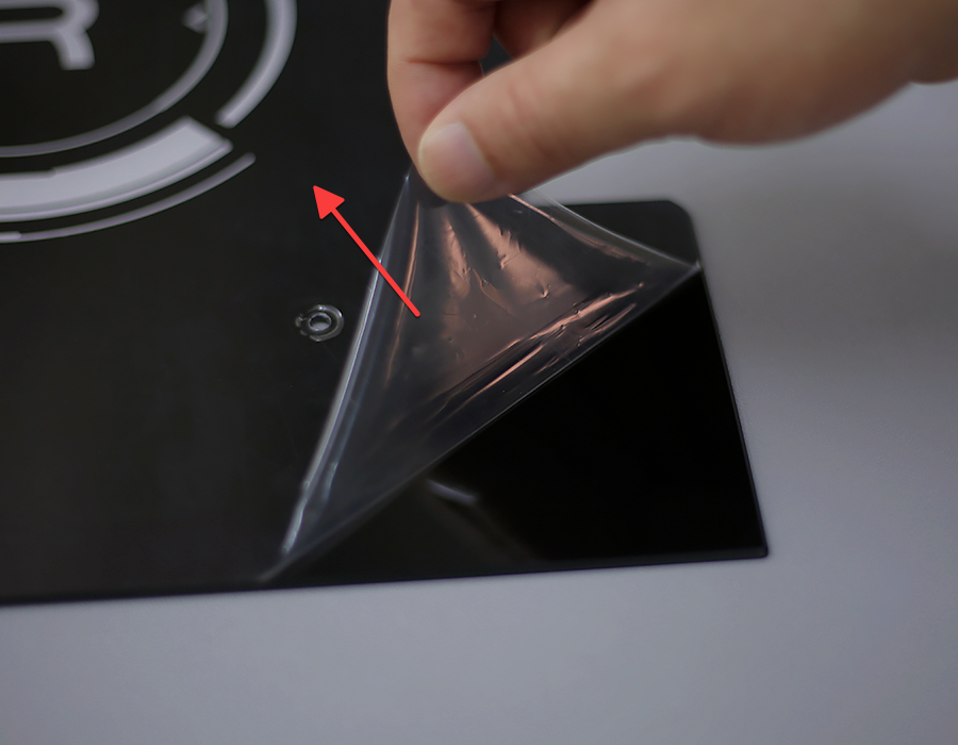

保護シールを剥がす
保護シールを剥がして、パネルを安全なところに置きます。

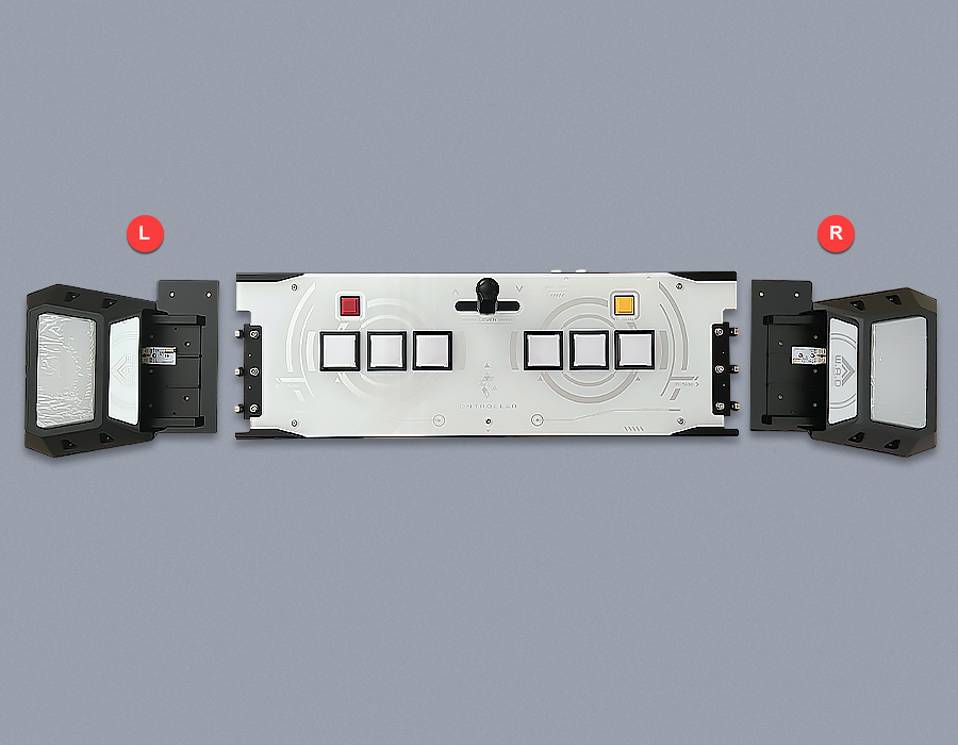

本体を取り出す
本体を取り出して、サイドボタンを両側に置いておきます。

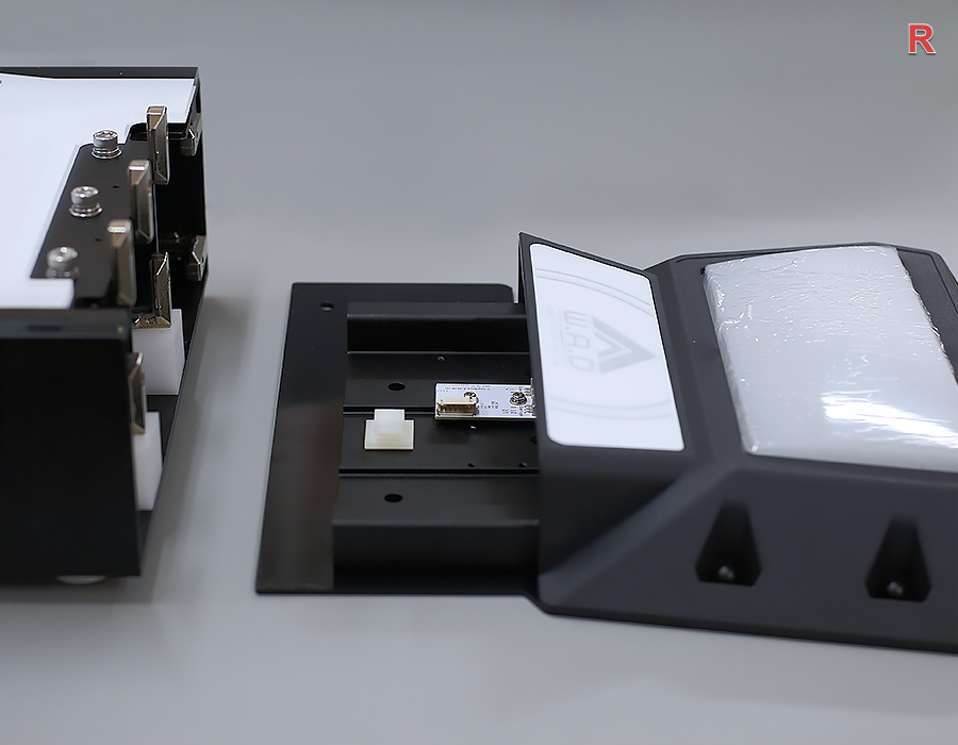

右側のボタンを組み付ける
右側のボタンを組み付けます。

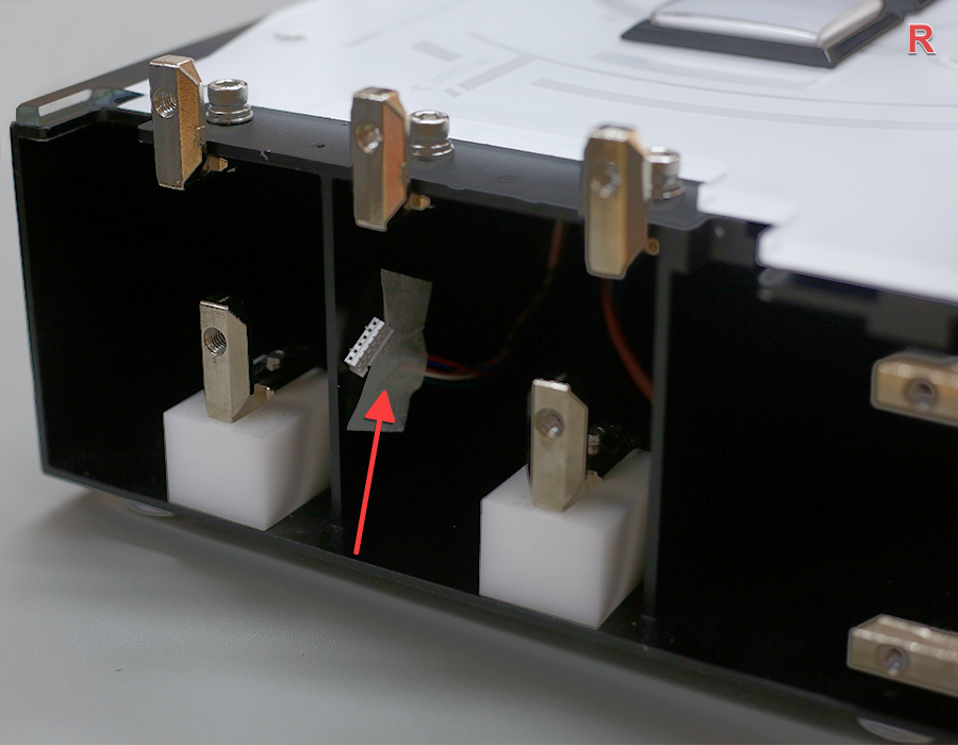

右側コネクターの確認
側面から、本体に内蔵されているコネクターを確認できます。

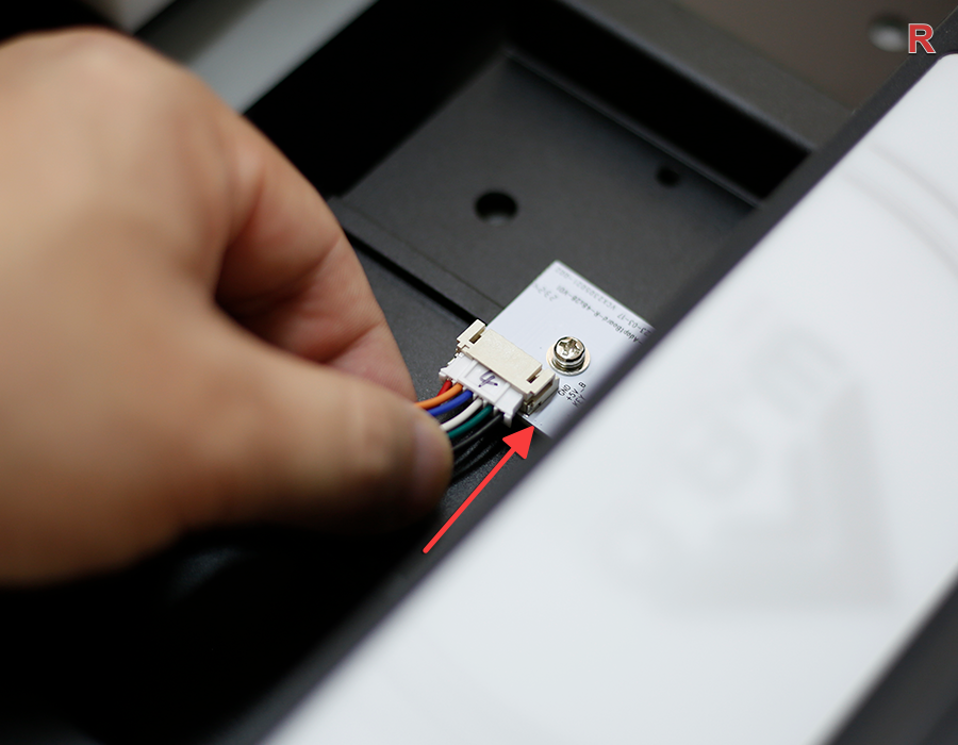

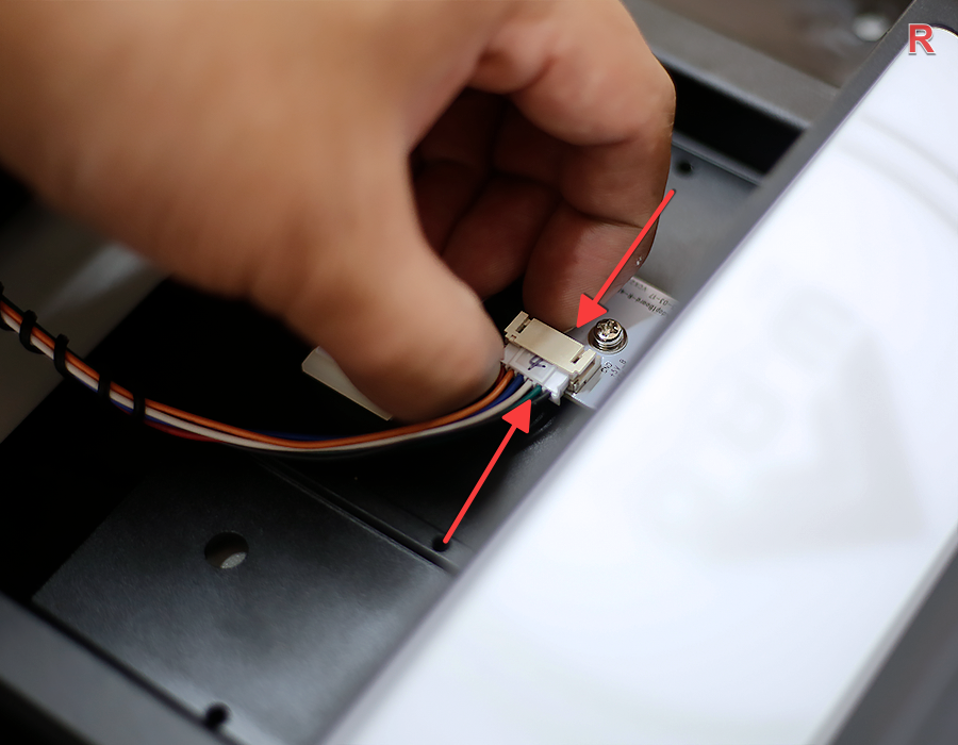

右側の線材を接続する
テープを剥がして、コネクターを緩やかに取り出します（力強く引っ張らないようご注意）。コネクターを右側のポートに挿し入れます。（挿す方向が決まっており、無理矢理に挿さないようご注意）

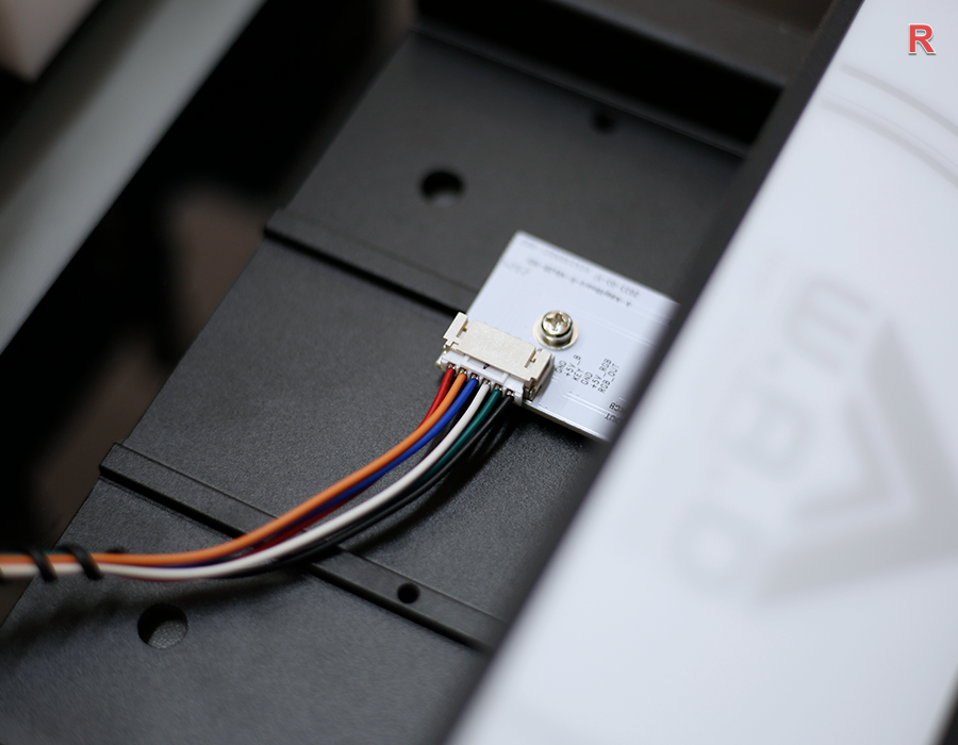

接続状態を確認する
挿し入れた状態は画像通りです。

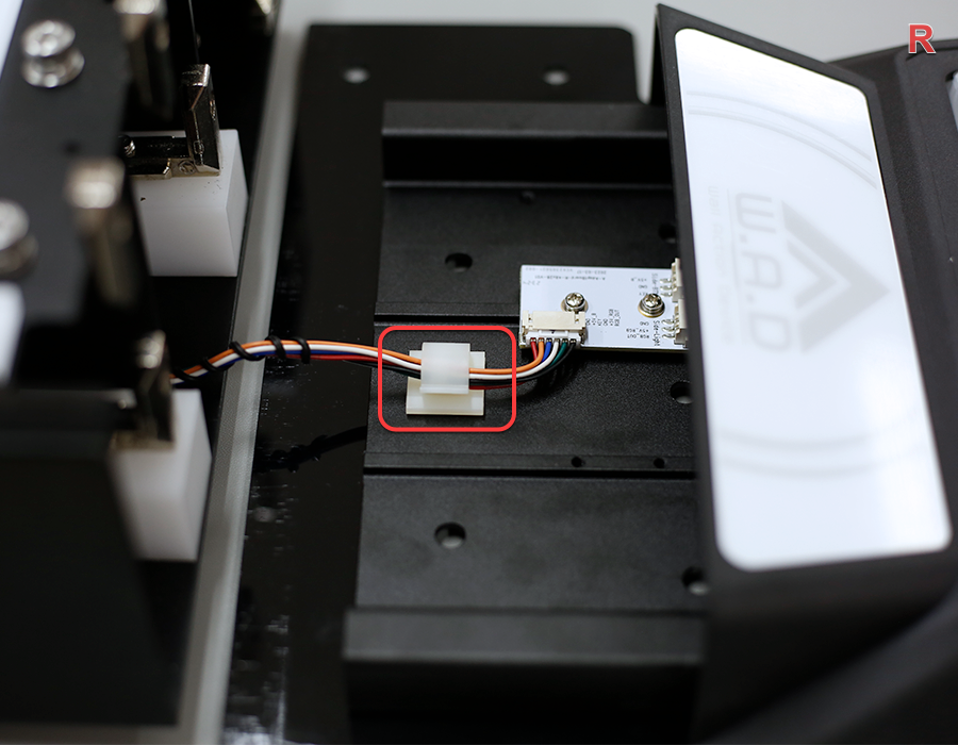

線材をクランプで固定する
画像通りに配線をクランプで固定します。

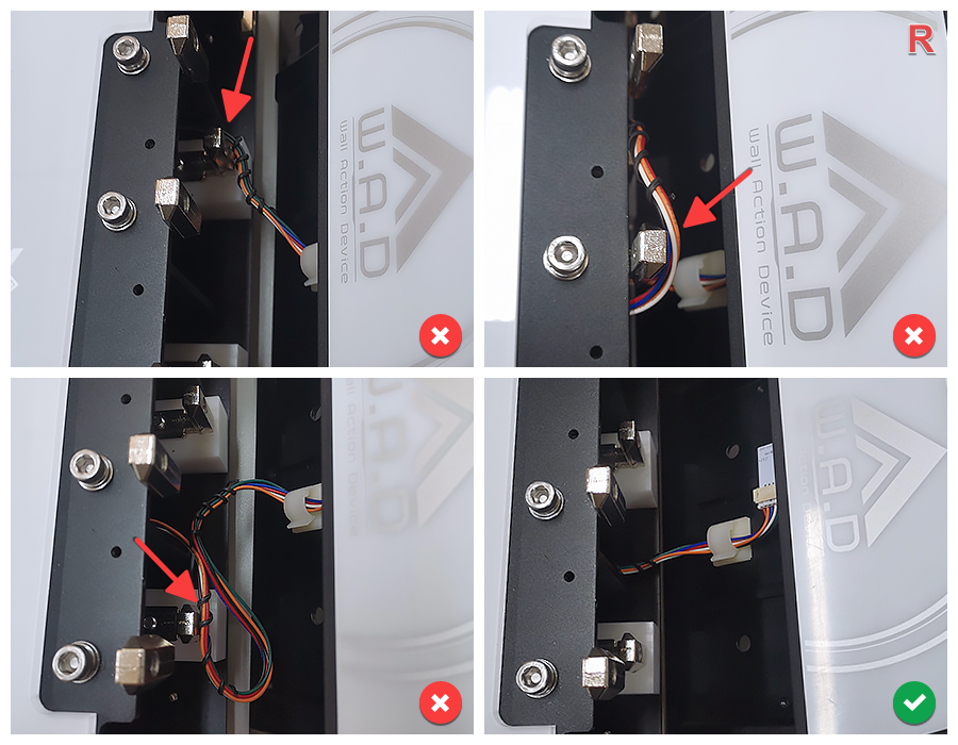

右側のボタンを取り付ける
右側のボタンを取り付けます。
重要
噛み合わせる際に、配線を他の部分に挟めない様ご注意ください。取り付けて、揺れなどが生じた場合、配線を確認してください。
右側の外側ネジを固定する
ツールD（4mm）で、外側のネジを締めます。
警告
ネジを閉めないと、倒れてしまいます。

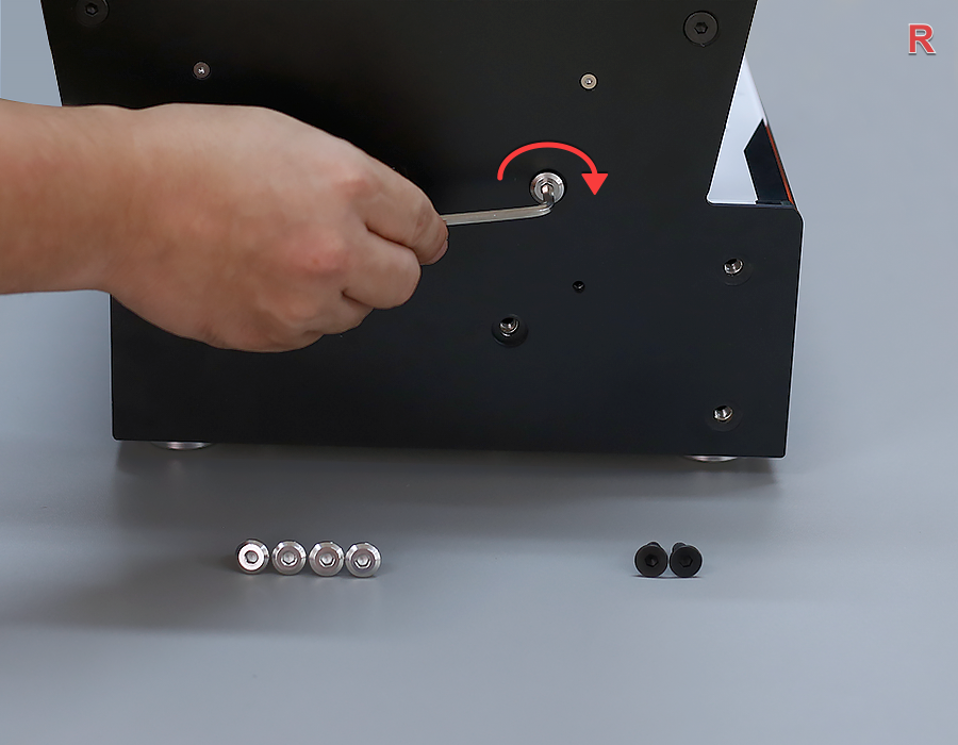

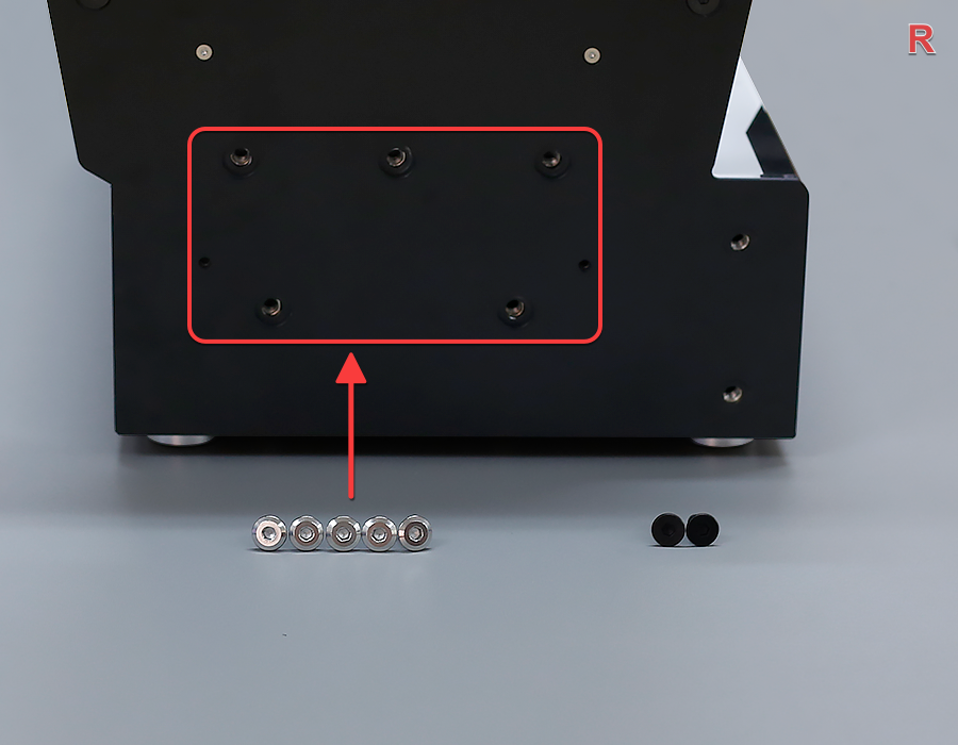

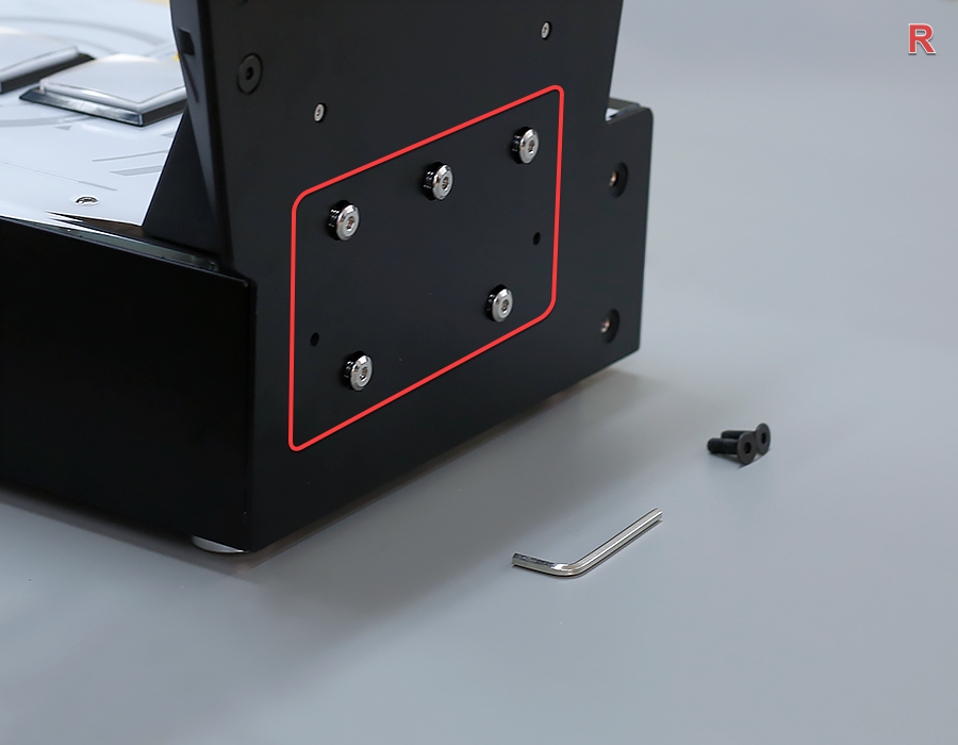

5本のAボルトを予備締めする
まずは5本のAボルトを軽く締めます。右側を少し動かせる様、強く締めないようご注意ください。

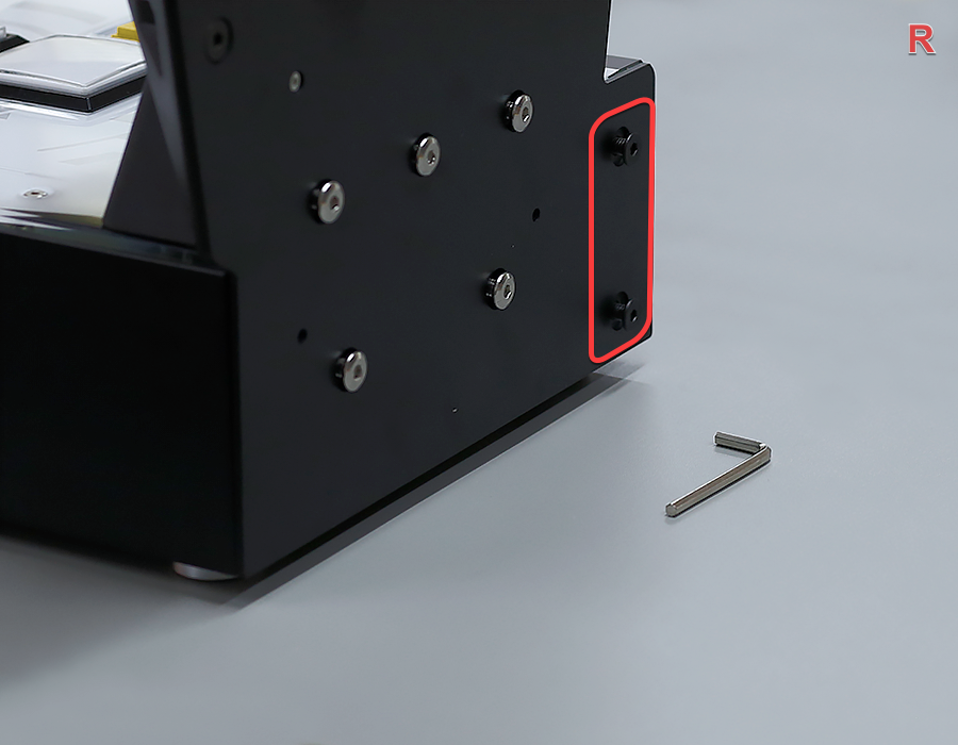

2本のBボルトを予備締めする
次は2本のBボルトを締めます。右側を少し動かせる様、強く締めないようご注意ください。

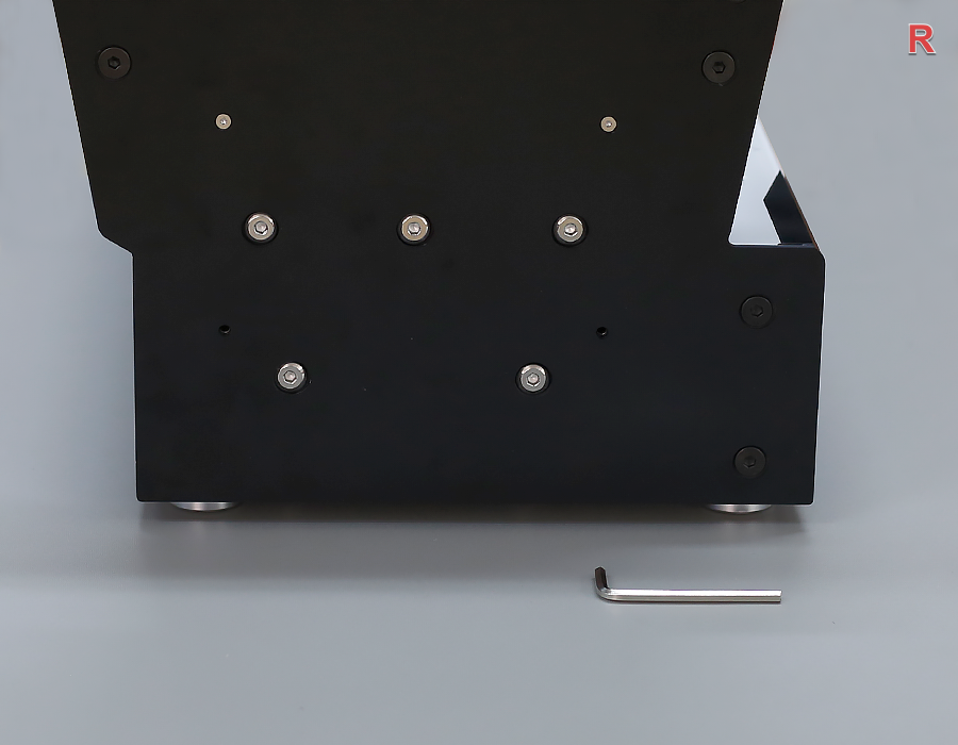

7本のボルトを強く締める
画像通りに、7本のボルトを強く締めます。

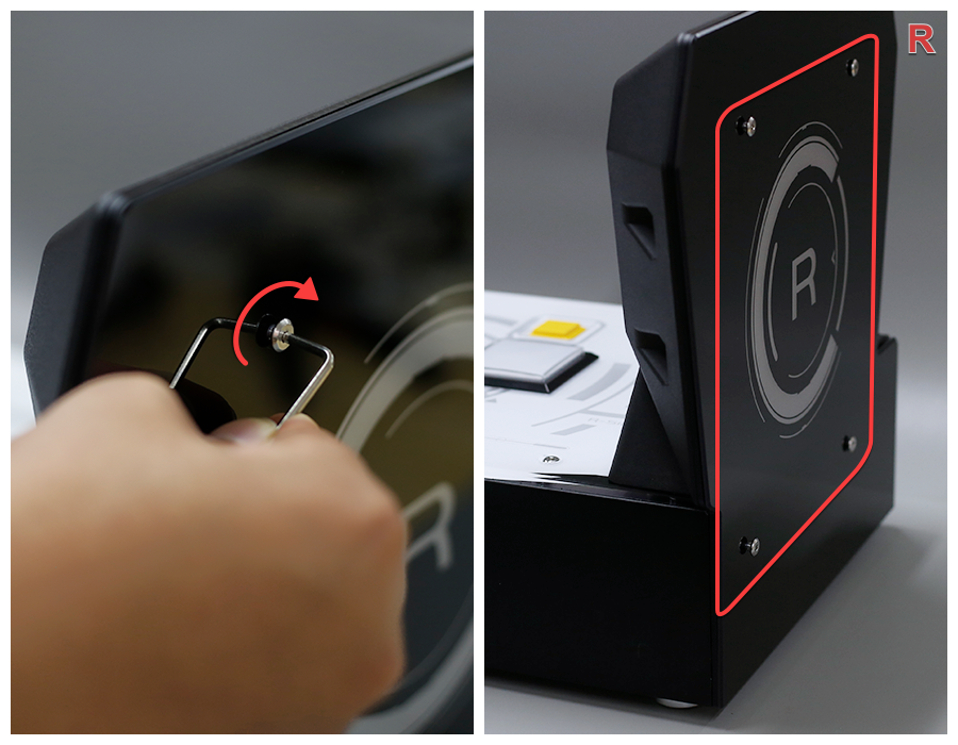

右側パネルを取り付ける（仮締め）
右側のパネルを外側にくっつけて、ツールC（2.5mm）でネジを締めます。まずは4本とも軽く締めてください。

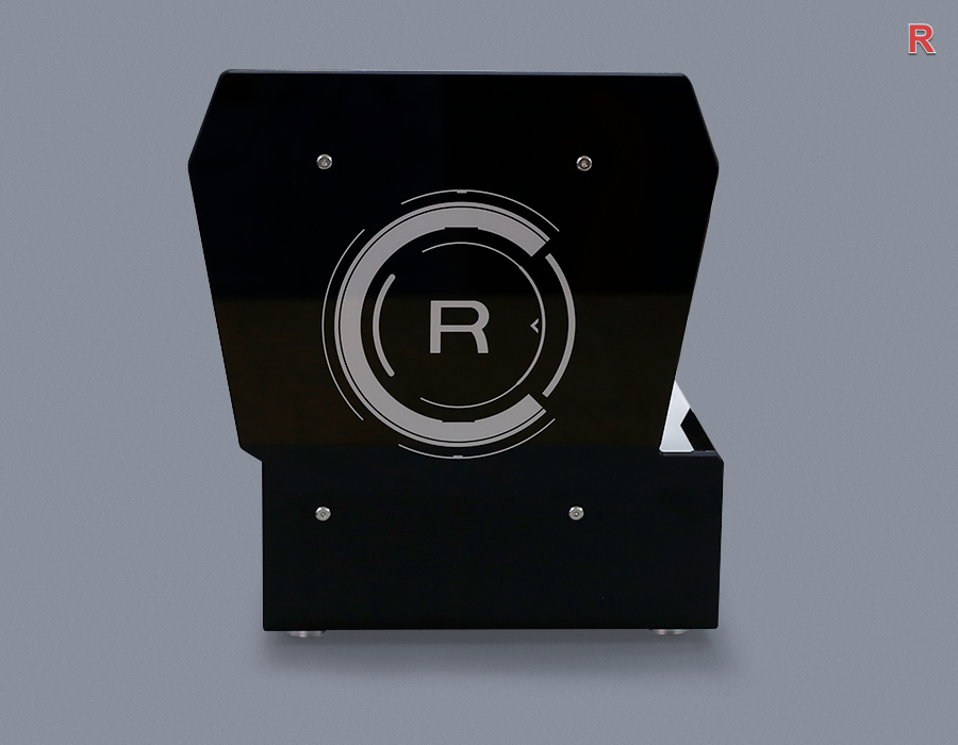

右側パネルのネジを締める
画像通りに、4本のネジを強く締めます。

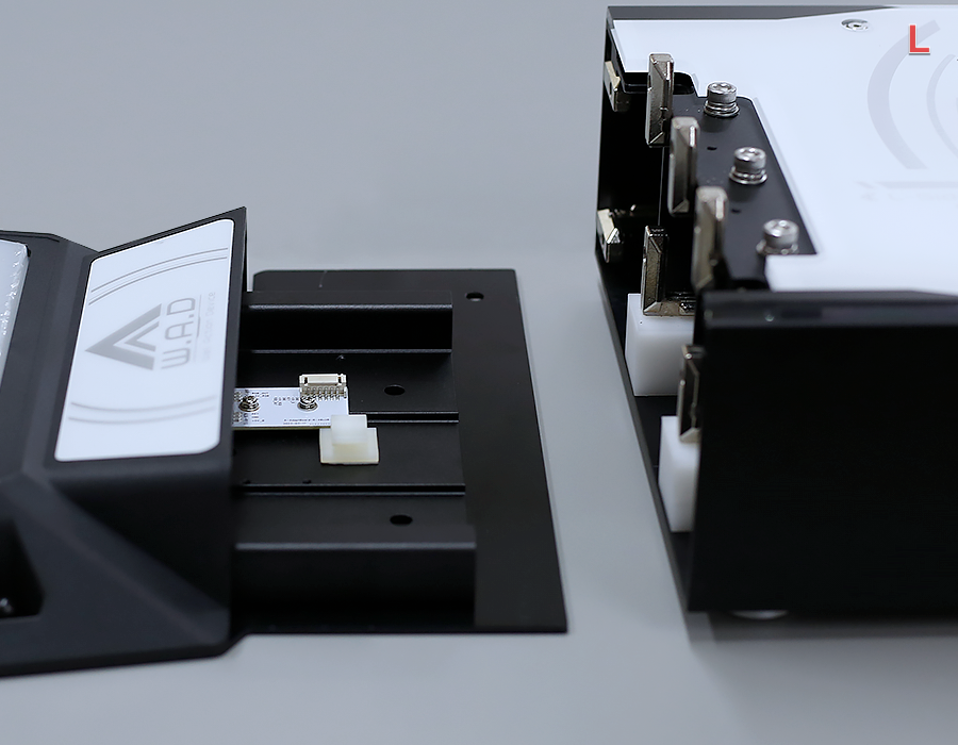

左側を組み付ける
左側を組み付けます。

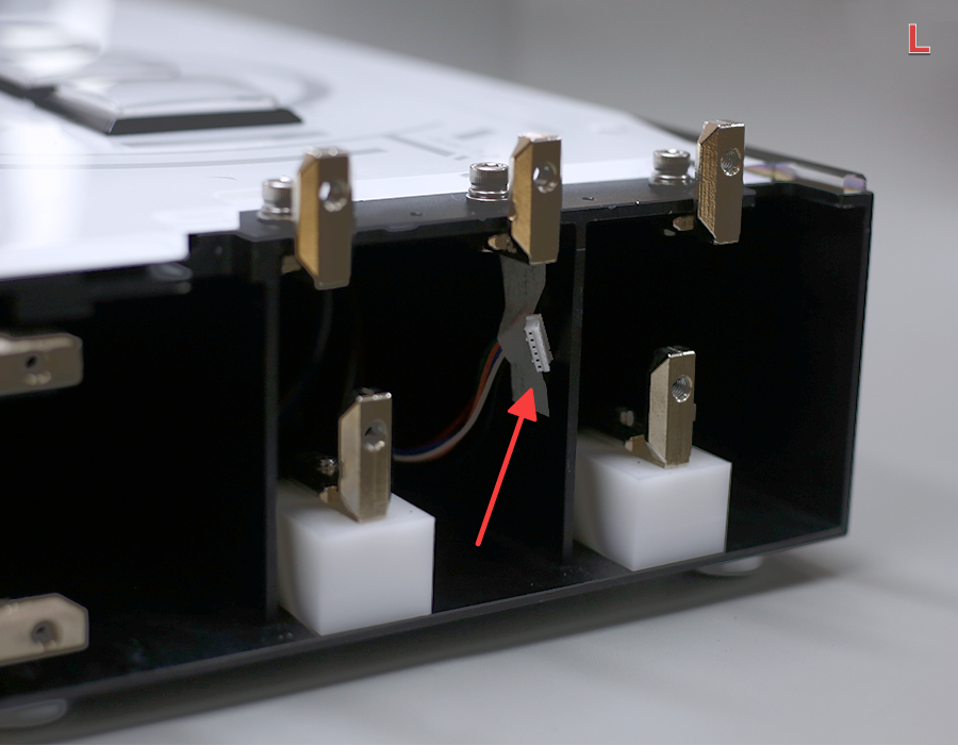

左側コネクターの確認
側面から、本体に内蔵されているコネクターを確認できます。

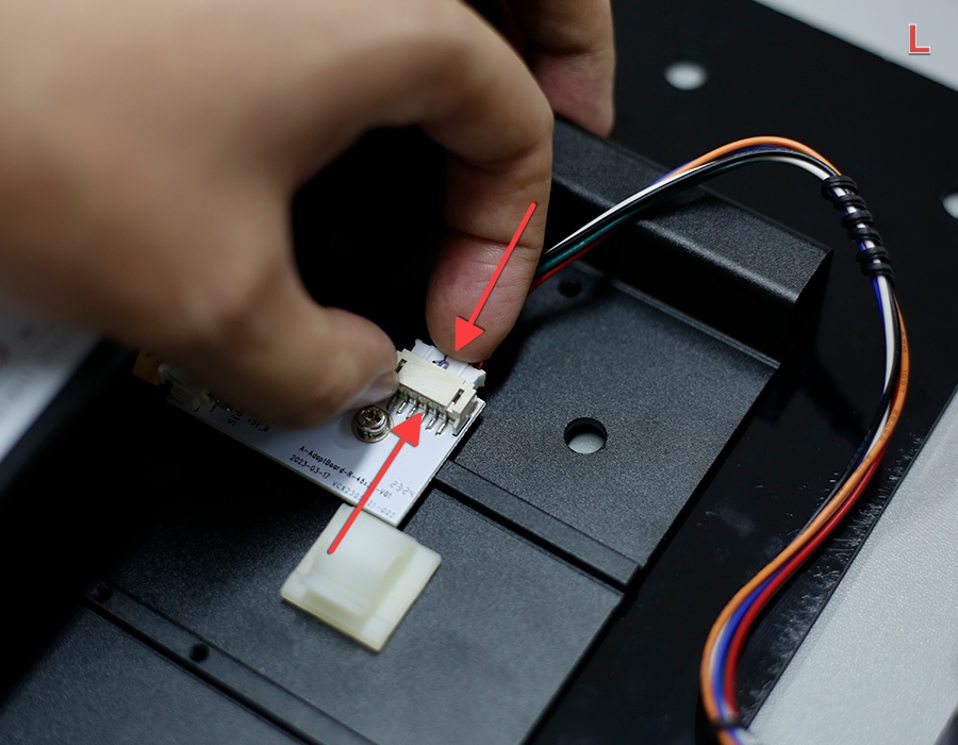

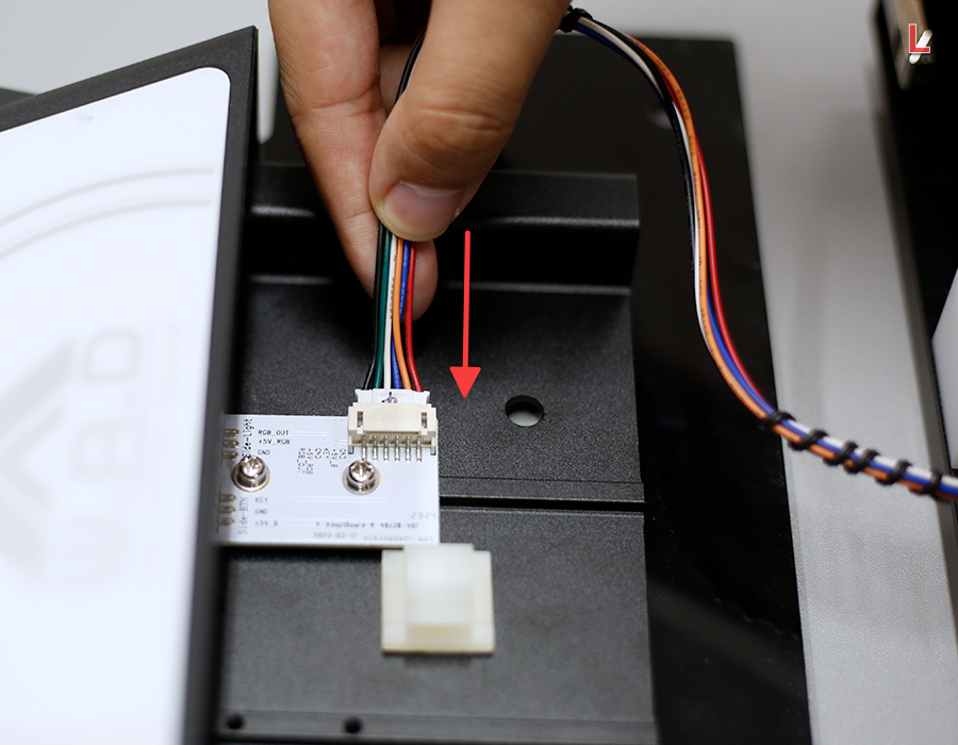

左側の線材を接続する
テープを剥がして、コネクターを緩やかに取り出します（力強く引っ張らないようご注意）。コネクターを左側のポートに挿し入れます。（挿す方向が決まっており、無理矢理に挿さないようご注意）

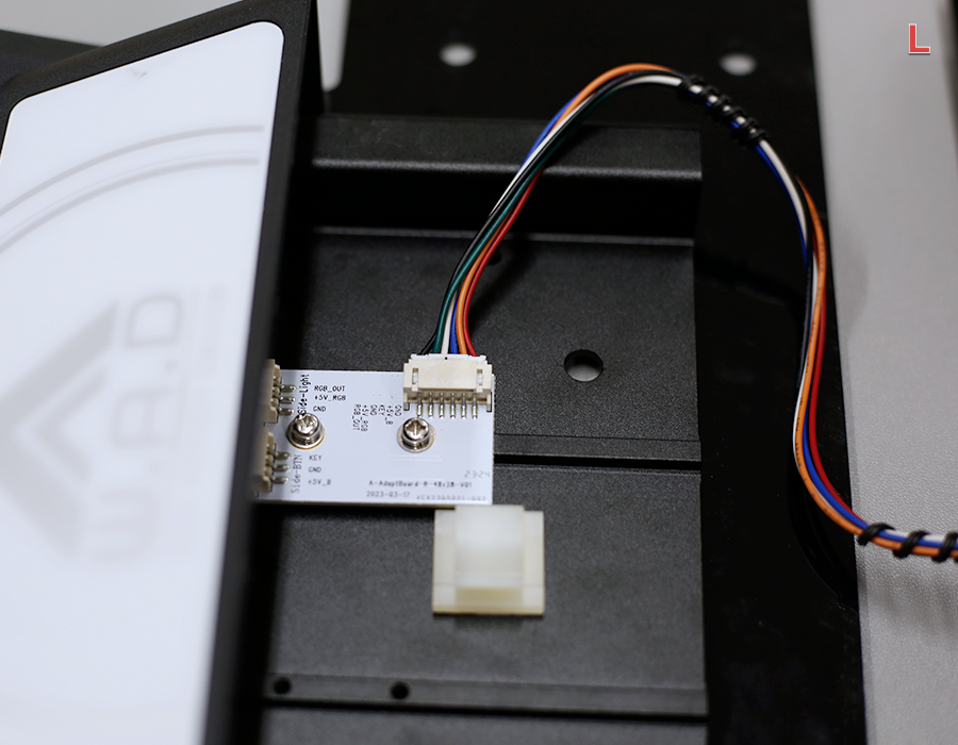

左側接続状態を確認する
挿し入れた状態は画像通りです。

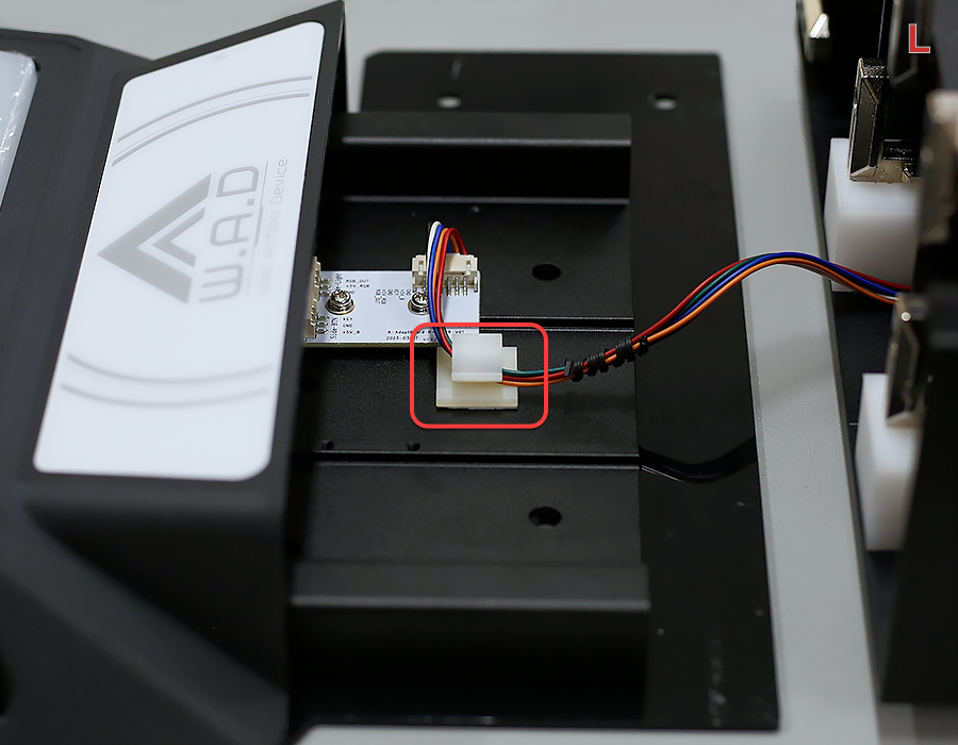

左側線材をクランプで固定する
画像通りに配線をクランプで固定します。

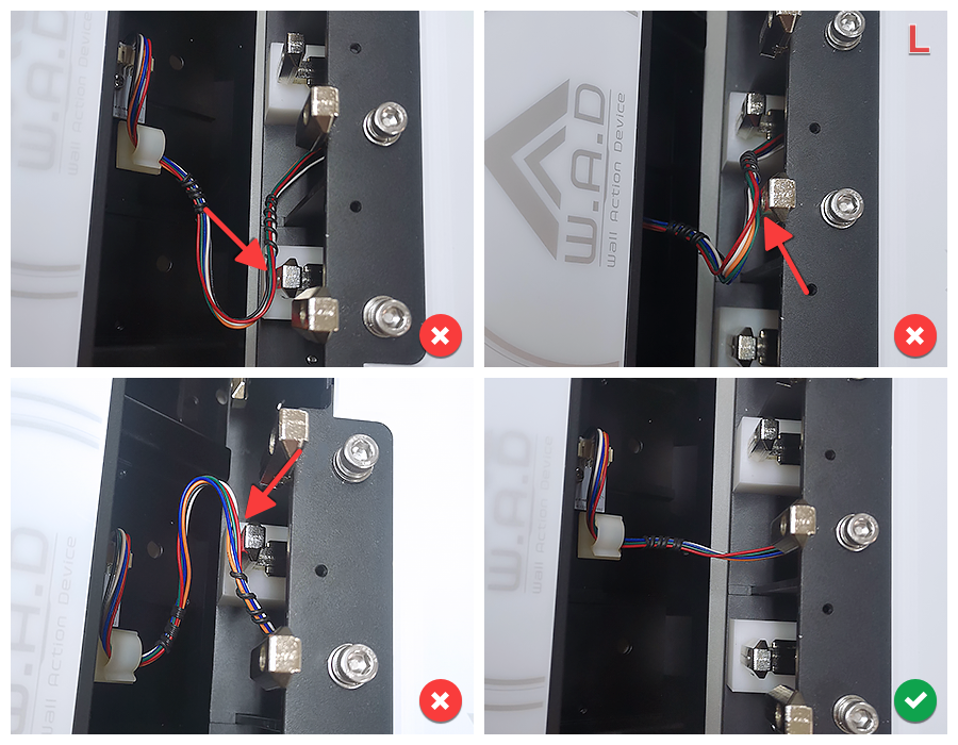

左側を取り付ける
左側を取り付けます。
重要
噛み合わせる際に、配線を他の部分に挟めない様ご注意ください。取り付けて、揺れなどが生じた場合、配線を確認してください。

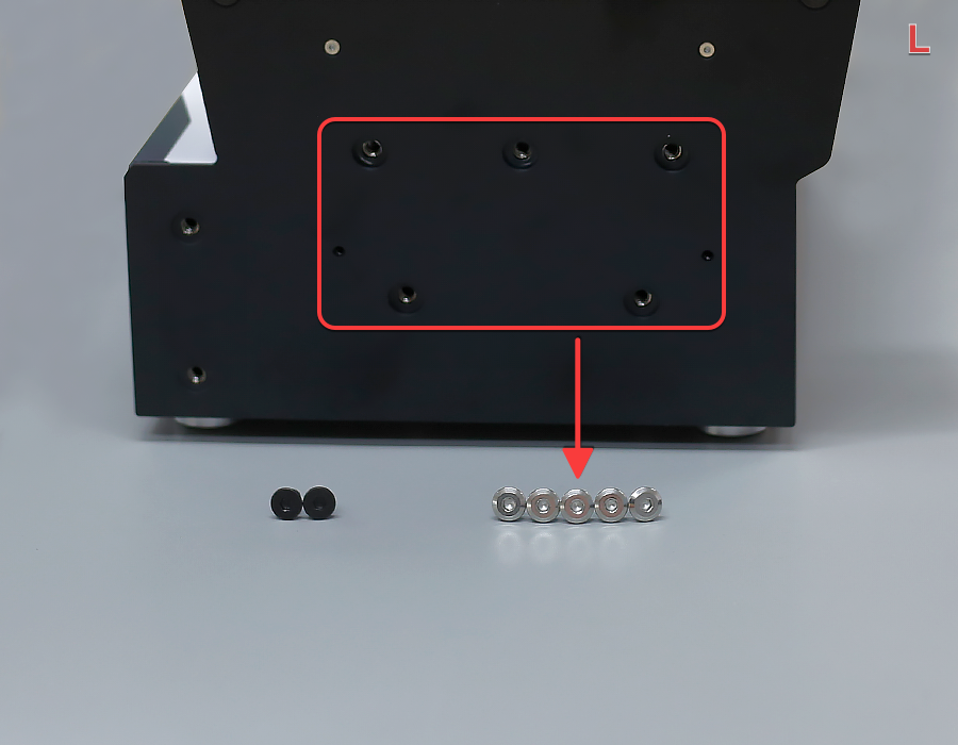

左側の外側ネジを固定する
ツールD（4mm）で、外側のネジを締めます。
警告
ネジを閉めないと、倒れてしまいます。

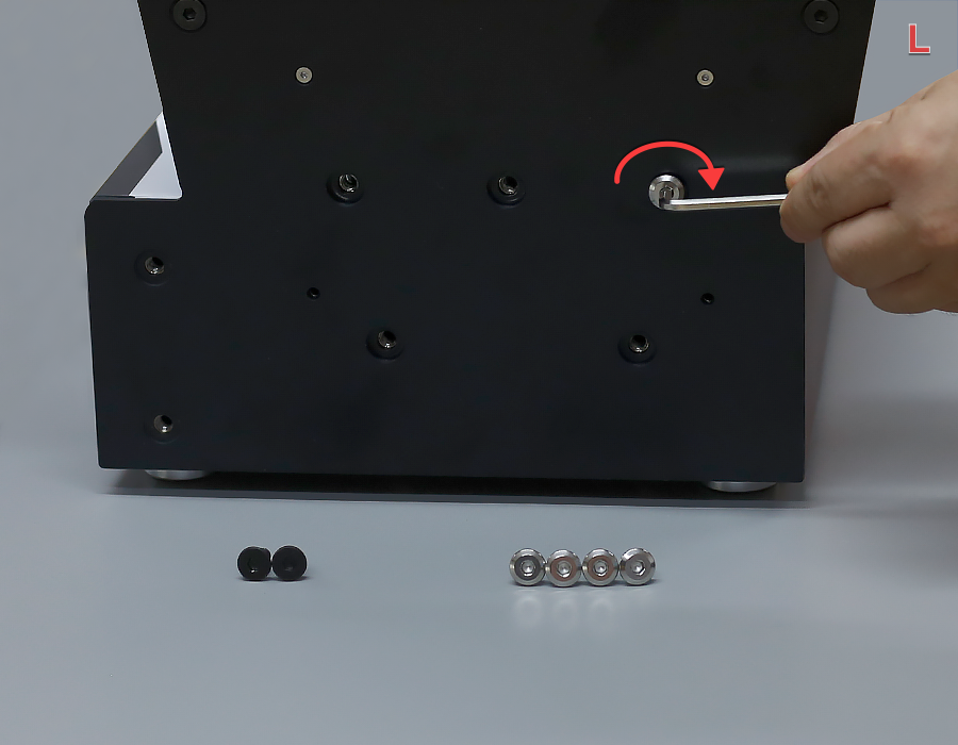

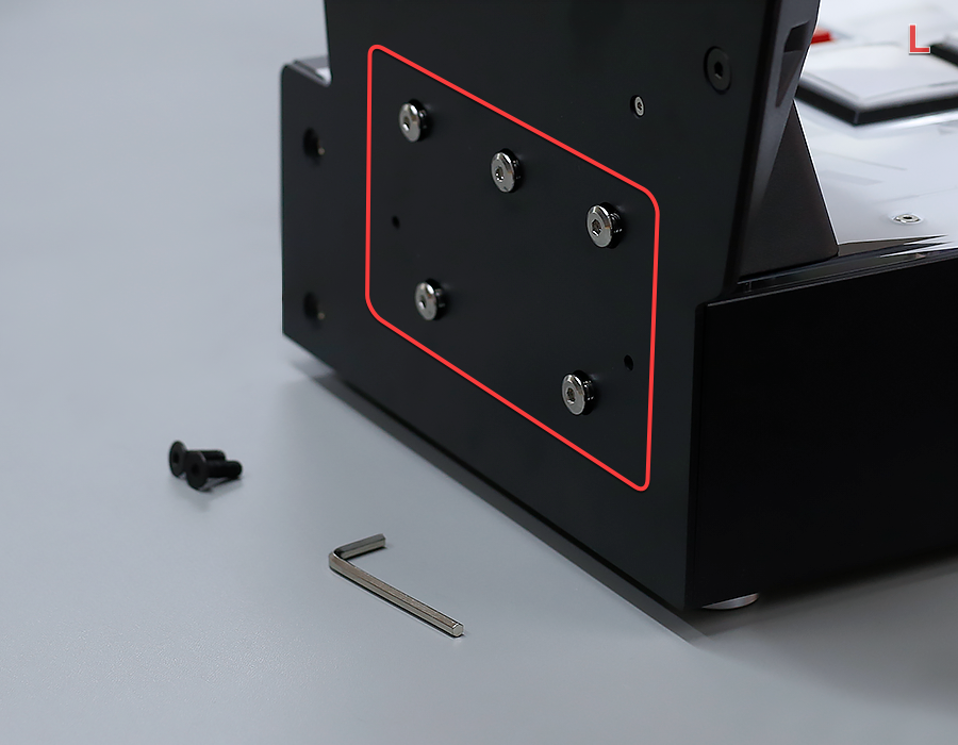

左側5本のAボルトを予備締めする
まずは5本のAボルトを軽く締めます。左側を少し動かせる様、強く締めないようご注意ください。

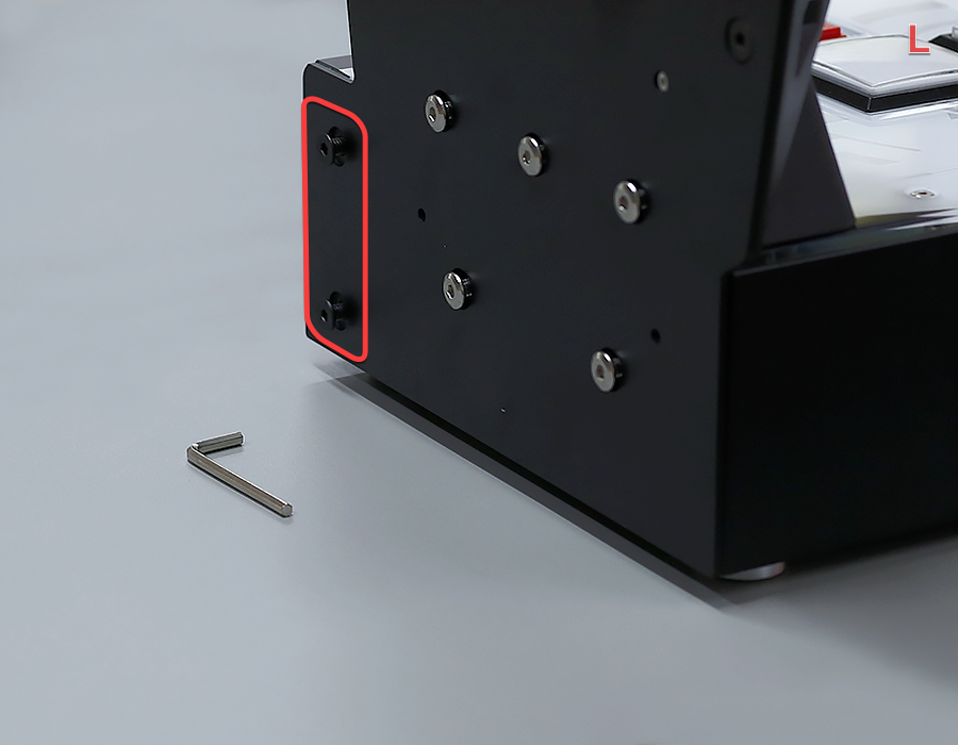

左側2本のBボルトを予備締めする
次は2本のBボルトを締めます。左側を少し動かせる様、強く締めないようご注意ください。

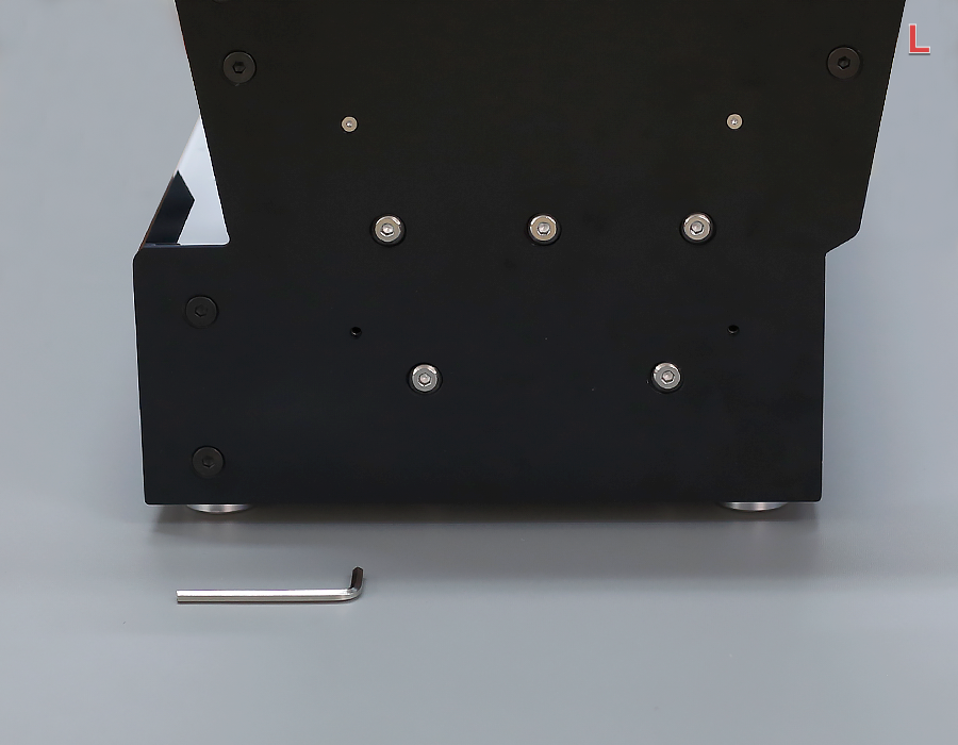

左側7本のボルトを強く締める
画像通りに、7本のボルトを強く締めます。

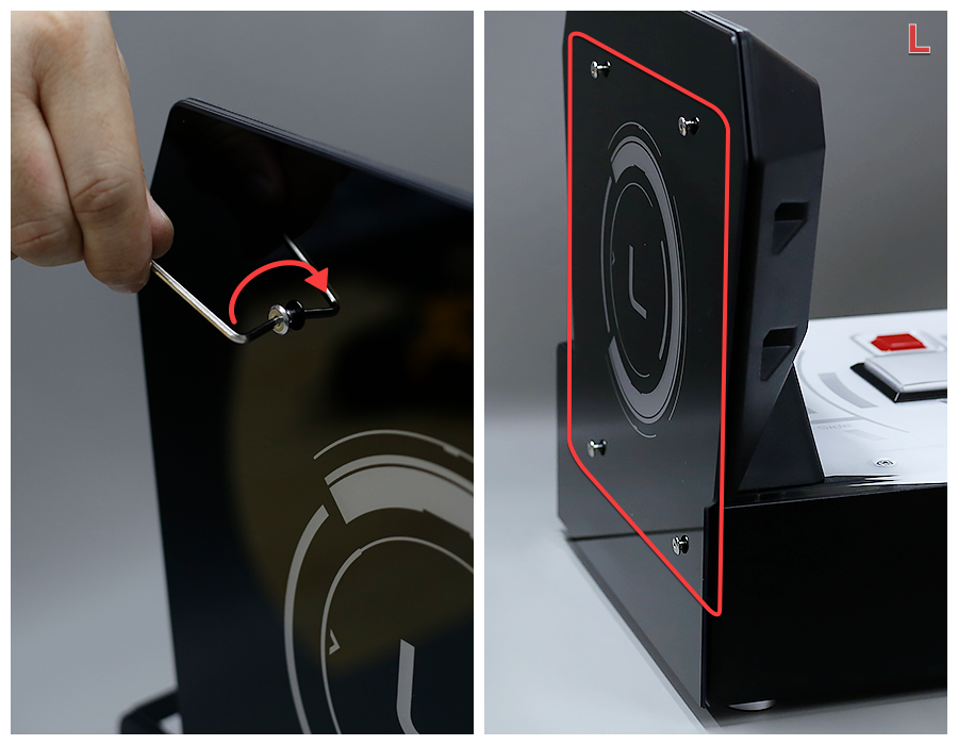

左側パネルを取り付ける（仮締め）
左側のパネルを外側にくっつけて、ツールC（2.5mm）でネジを締めます。まずは4本とも軽く締めてください。

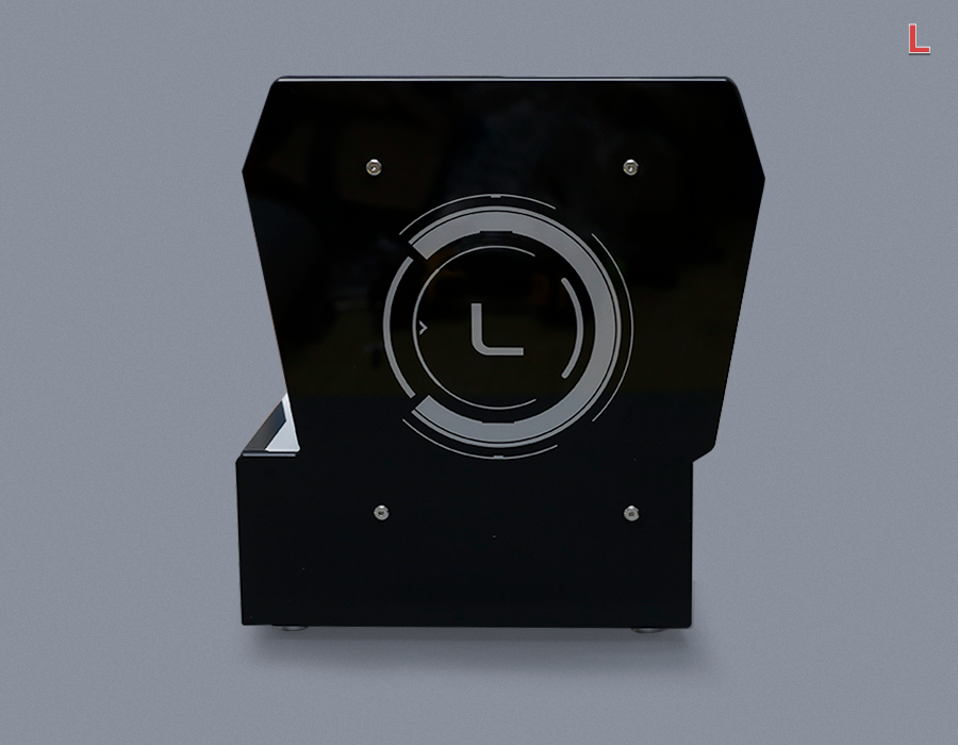

左側パネルのネジを締める
画像通りに、4本のネジを強く締めます。

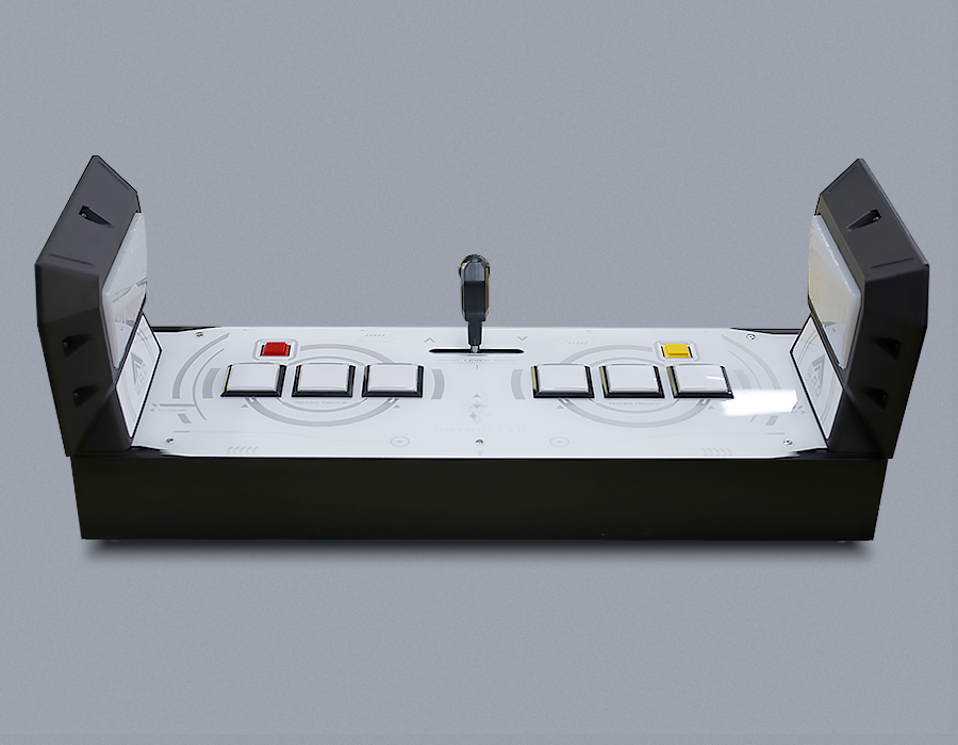

組み立て完了
組み立て完了、本体は下記画像の通り。
